PLCカウントチェッカー [PLC-CAT1]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

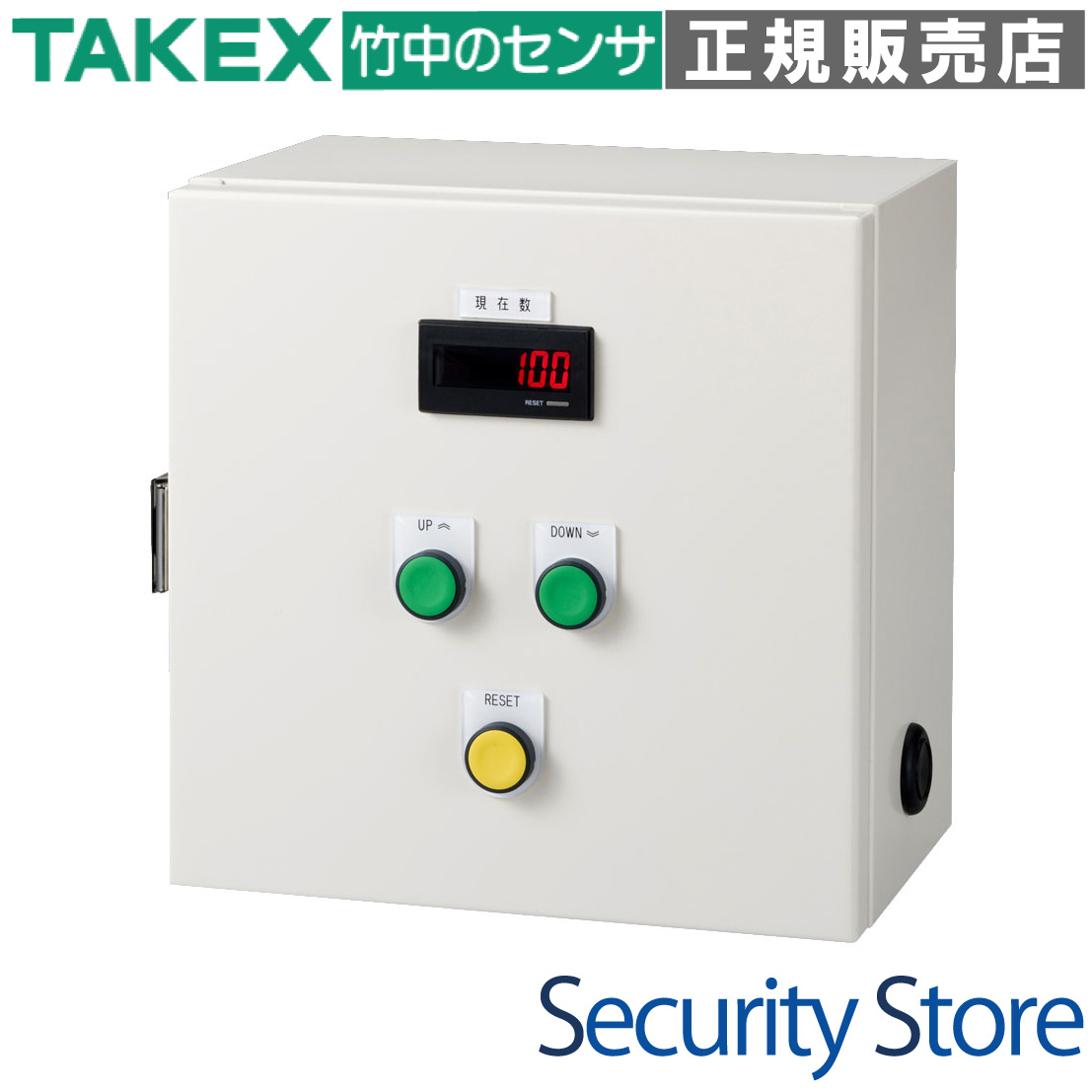

竹中エンジニアリング PLCカウントチェッカー入場者制限屋内用

PLC-CAT1 PLCカウントチェッカー

PLC-CAT1は、高度なプログラマブルロジックコントローラ（PLC）をベースとしたリアルタイム人数カウントシステムです。入場・退場センサーからの信号により滞留人数を判別し、設定人数を超えた際に2段階の警報を出力することで、店舗や展示施設の入場制限・混雑緩和を自動化します。

型番： PLC-CAT1
製品名： PLCカウントチェッカー
方式 / カテゴリ： PLCベース差分演算方式 / 制御機器
主な用途： 動物園、展示室、スーパー、店舗の滞留人数管理と入場制限
設置場所 / 対応環境： 屋内専用（周囲温度 0℃〜+55℃）
電源 / 通信： AC100V（センサー用電源出力付）または DC24V

資料ダウンロード

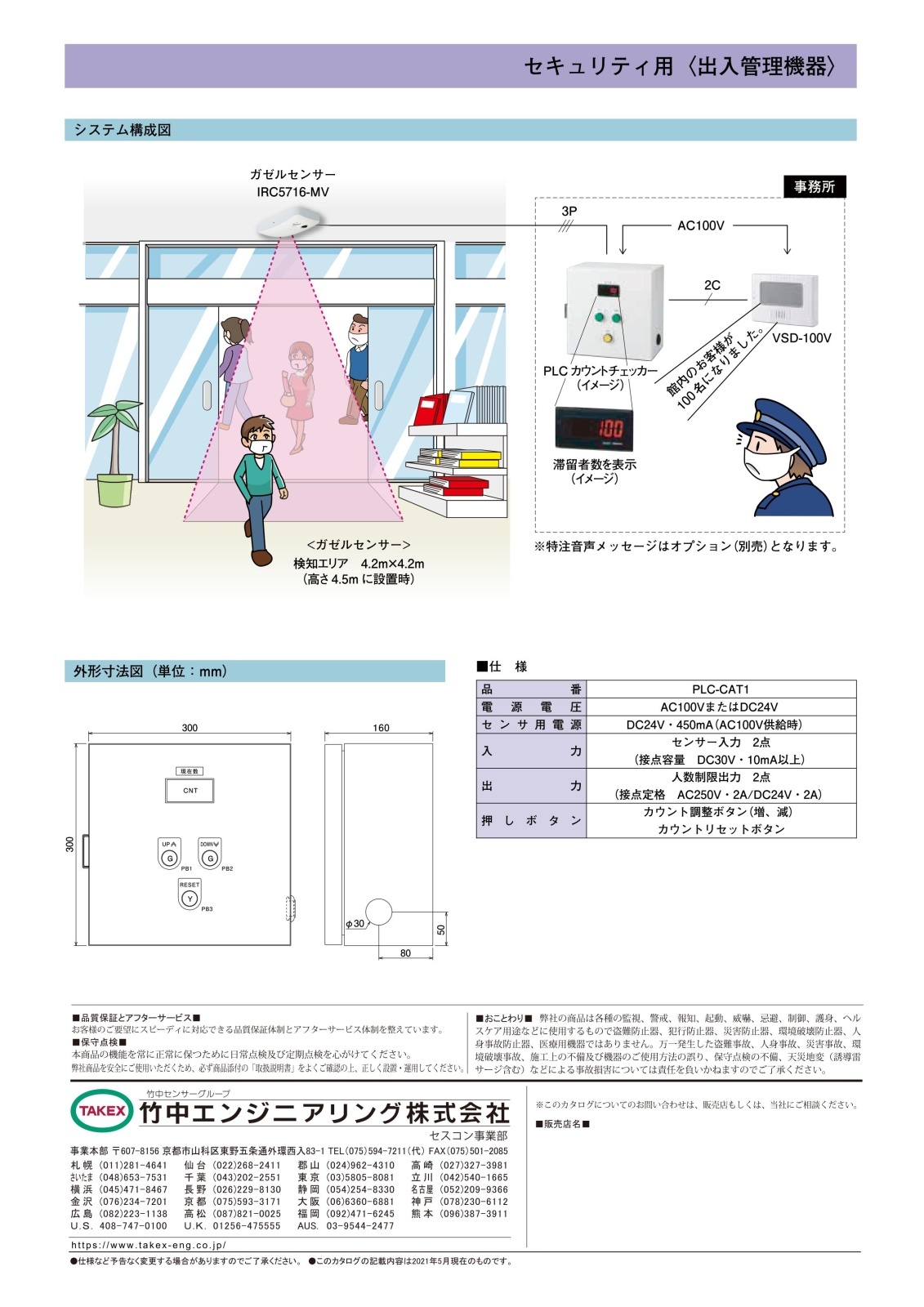

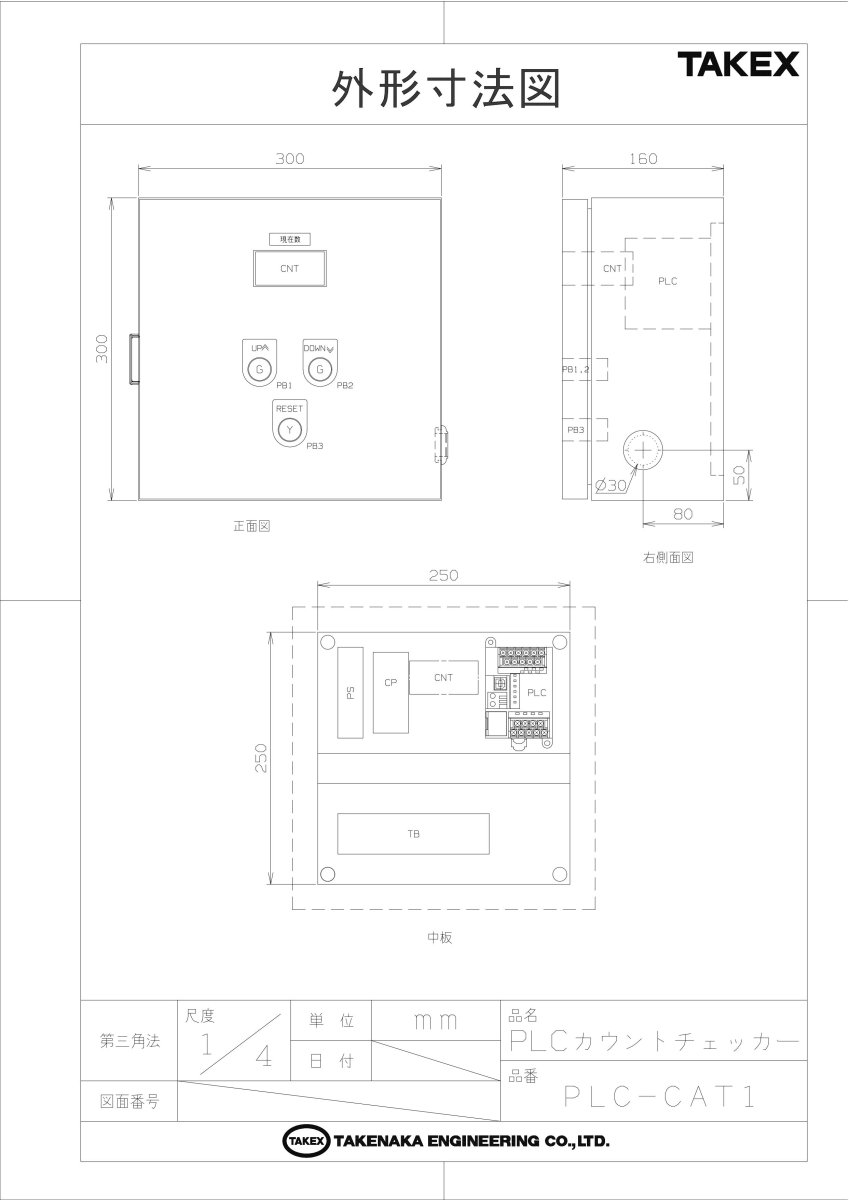

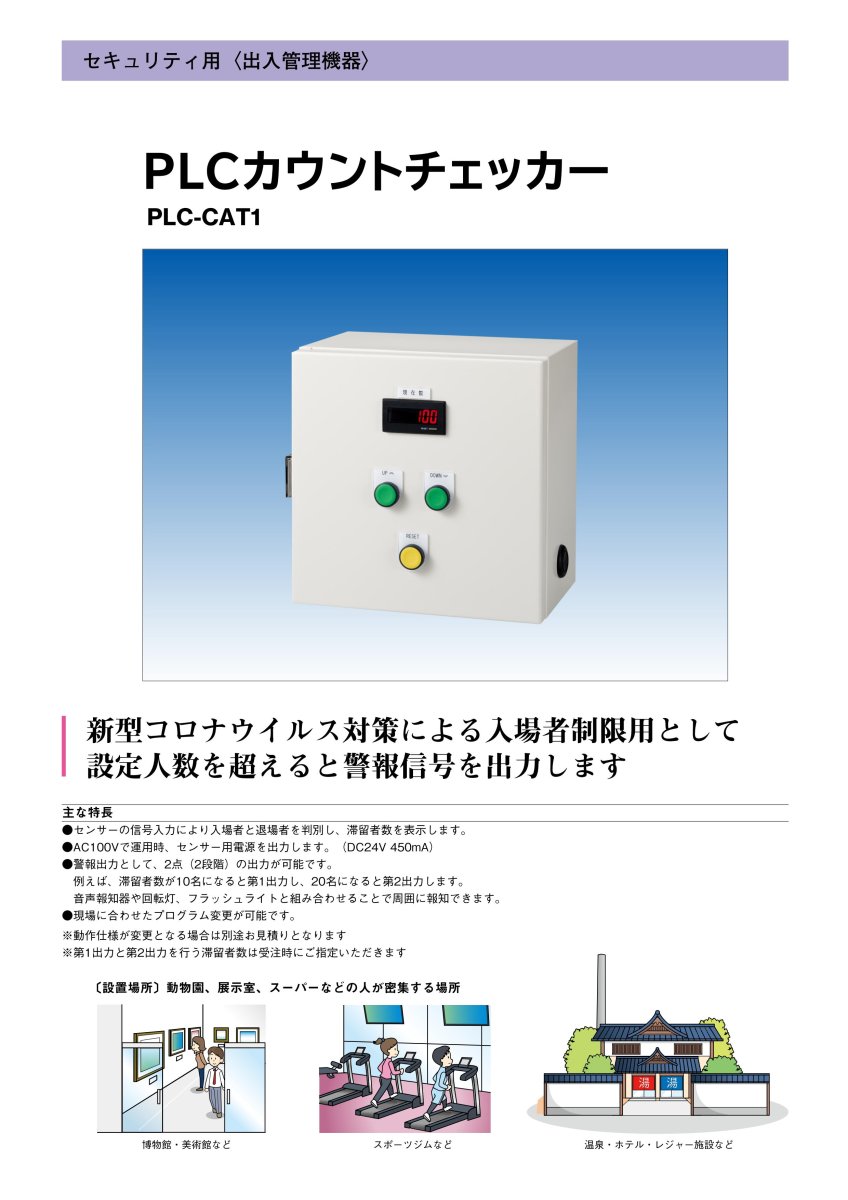

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

展示室や動物園の入場者制限運用
スーパー・商業施設の混雑状況管理
特定エリアの滞留人数監視と警報出力
自動ドアやゲートと連動した入場規制

導入前に確認したいポイント

別途、入場用と退場用のセンサーが必要です
設置場所が屋内（0℃〜+55℃）であること
警報出力する人数を事前に設定する必要があります
筐体サイズ（W300×H300）の取付スペース確保

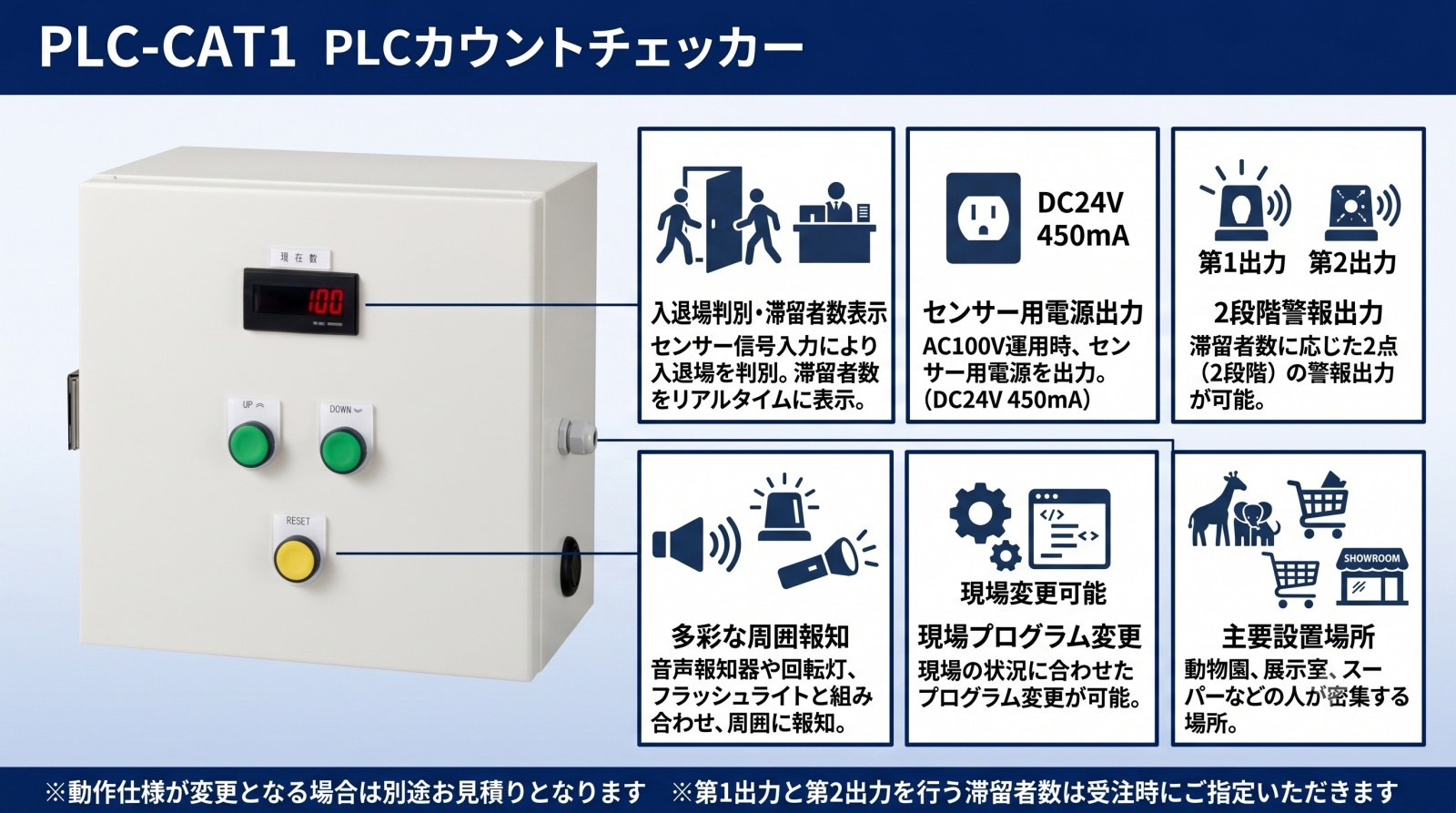

特長

高精度な差分演算アルゴリズム

入場信号（IN0）と退場信号（IN1）を個別に監視し、PLCベースの高速演算により正確な滞留人数をトラッキングします。入退場が同時に発生した場合でも、正確に加減算処理を行います。

2段階の独立した警報出力システム

事前に設定された2つの人数閾値に基づき、独立したリレー接点を出力します。「第一警報」で注意喚起のアナウンス、「第二警報」で回転灯の点灯やゲートのロックアウトといった段階的な運用が可能です。

視認性に優れた高輝度7セグメントLED

前面パネルには大型の赤色（または緑色）6桁LEDディスプレイを搭載。最大999,999人までの表示が可能で、広いフロアでも遠方から現在数を一目で確認できます。

センサー用DC24V電源を内蔵

AC100Vで運用する場合、外部の光電センサーや赤外線センサーへ最大500mAのDC24V電源を供給可能です。別途センサー用電源を用意する必要がなく、システム構成を簡略化できます。

現場での手動補正に対応する操作ボタン

前面パネルにUP、DOWN、RESETの物理ボタンを配置。実人数と表示のズレが生じた際の修正や、毎日の業務開始時のゼロリセットが現場で簡単に行えます。

堅牢なスチール製筐体と広範な動作温度

本体は耐久性の高いスチール製を採用。0℃〜+55℃の幅広い周囲温度に対応しており、多様な屋内環境で安定した稼働を実現します。

不揮発性メモリによる停電時バックアップ

PLCのメモリー機能を活用し、万が一の停電時や電源遮断時でも直前のカウント数を保持します。電源復旧後に再度カウントを合わせ直す手間を最小限に抑えます。

外部遠隔リセット入力機能

前面ボタンだけでなく、端子台からの外部入力（IN4）によるリセットにも対応。管理室からの遠隔リセットや、タイマー連動による自動日次リセット運用が可能です。

    選定時に評価したい強み
    信頼性： PLCベースの産業用グレード設計による長期安定稼働
拡張性： 2段階のリレー出力により、音声・光・物理ゲートとの柔軟な連動が可能
施工性： センサー用電源出力と端子台接続方式により、現場での配線作業が容易
柔軟性： AC100VとDC24Vの2つの電源入力方式から選択可能



施工・設置ガイド

本機はスチール製で重量があるため、壁面の補強下地に対して確実に4点留めで固定してください。センサー配線は動力線からのノイズを避けるため別配管とし、長距離配線の場合はシールド線を使用してください。

確認項目	この製品での考え方
電源構成	AC100V運用ならセンサー電源も一括供給可能。DC24V別電源運用も対応。
警報の動作	設定人数以上で接点がON（クローズ）、未満でOFF（オープン）となります。
メンテナンス	定期的なセンサー光軸確認と、前面パネルの清掃（アルコール厳禁）を推奨。

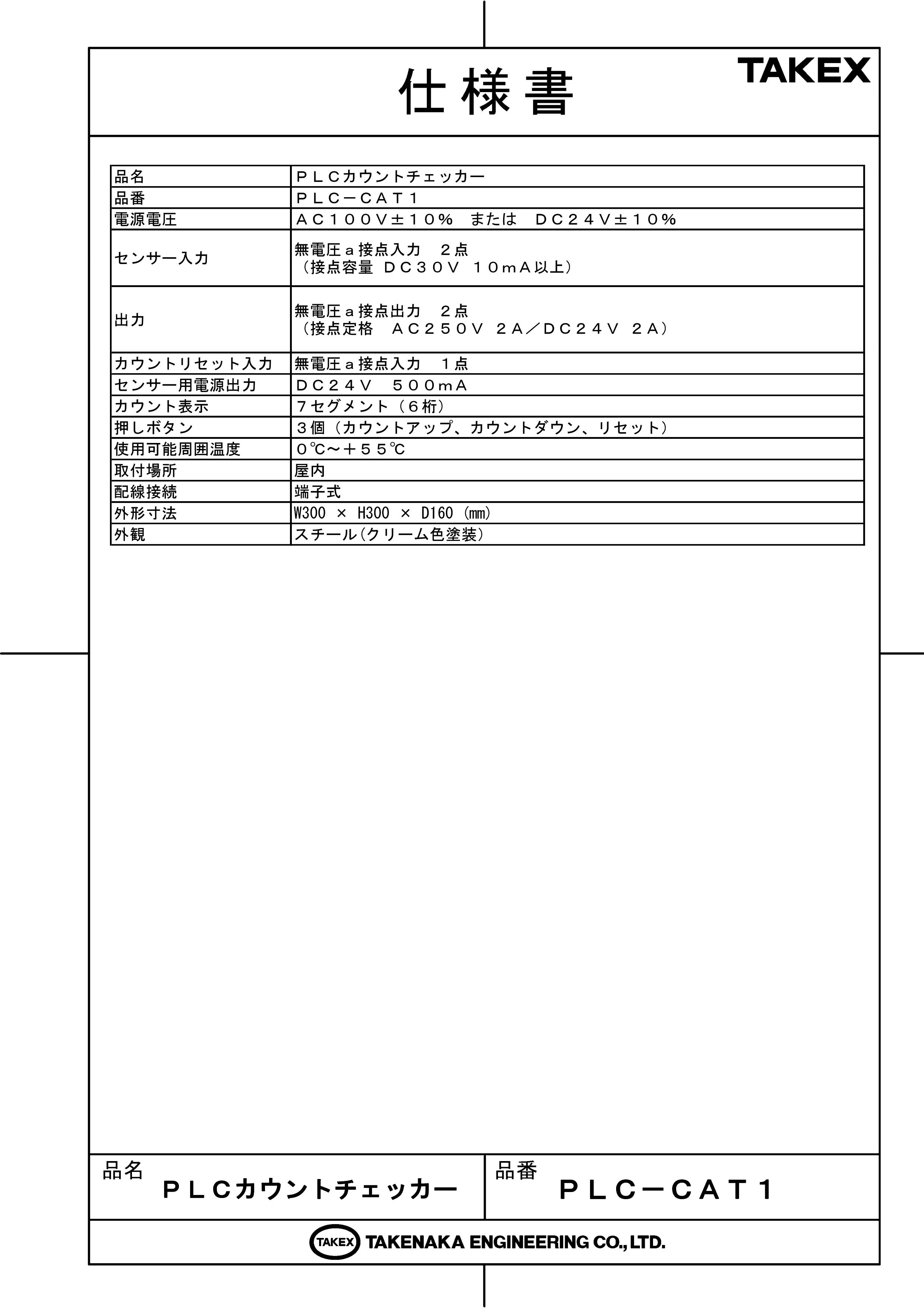

製品仕様

項目	内容
型番	PLC-CAT1
品名	PLCカウントチェッカー
電源電圧	AC100V ±10% または DC24V ±10%
センサー入力	無電圧a接点入力 2点（接点容量 DC30V 10mA以上）
出力	無電圧a接点出力 2点（接点定格 AC250V 2A / DC24V 2A）
カウントリセット入力	無電圧a接点入力 1点
センサー用電源出力	DC24V 500mA（AC100V運用時のみ）
カウント表示	7セグメントLED（6桁）
前面操作ボタン	3個（カウントアップ、カウントダウン、リセット）
使用可能周囲温度	0℃ 〜 +55℃（結露なきこと）
取付場所	屋内
配線接続方式	端子式（端子台）
外形寸法	W300 × H300 × D160 (mm)
外観材質	スチール（クリーム色塗装）

FAQ

Q：警報を出力する人数はどのように設定しますか？ A：警報人数（第一・第二）は、受注生産時のプログラム設定となります。ご注文時にご希望の人数を指定いただく必要があります。

Q：センサーはどのようなものが接続できますか？ A：無電圧接点出力（a接点）を持つ光電センサーや赤外線センサーが接続可能です。接点容量はDC30V 10mA以上のものを選定してください。

Q：停電したときにカウント数は消えてしまいますか？ A：いいえ、内部のメモリに保持されるため、電源復旧後も停電直前の数値から再開されます。

Q：屋外で使用することはできますか？ A：本機は屋内専用仕様です。屋外や結露が発生する環境での使用は避けてください。

Q：表示されている人数を手動で変更できますか？ A：はい、前面のUPボタンで加算、DOWNボタンで減算が可能です。センサーの誤検知等でズレが生じた際に補正できます。

Q：複数の入り口がある場合、複数のセンサーを接続できますか？ A：基本入力は入場1点、退場1点です。並列接続による対応も可能ですが、正確な動作のためには事前にご相談ください。

Q：DC24Vの電源から給電できますか？ A：はい、DC24V±10%の入力に対応しています。ただし、内部のスイッチング電源との競合を避けるため、配線の切り離し等が必要になります。

Q：マイナス表示になることはありますか？ A：入場より退場信号が多く入った場合、通常は0で止まるか配線状況によりマイナス表示となる可能性があります。IN0とIN1の逆接にご注意ください。

Q：警報出力で100Vの回転灯を直接回せますか？ A：接点定格はAC250V 2Aまで対応しているため、一般的な小型回転灯であれば直接接続可能ですが、サージキラーの併用を推奨します。

Q：毎日決まった時間にカウントを0にしたいのですが。 A：外部入力端子のIN4に24時間タイマーのリレー接点を接続することで、毎日自動でリセットすることが可能です。
