カウントセンサー [CS-P01]

カウントセンサー [CS-P01]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） カウントセンサー PIR画像解析 屋内天井取付

カウントセンサー CS-P01

熱画像解析により、通過方向を判別して正確に人数をカウントする天井取付型センサーです。プライバシーに配慮しつつ、複数人の同時検知や複雑な動線にも対応可能な高付加価値モデルです。

  • 型番： CS-P01
  • 方式： パッシブインフラレッド画像解析方式
  • 主な用途： 店舗・施設の来客数カウント、入退室管理補助
  • 設置場所： 屋内（天井取付専用）
  • 検知可能高さ： 2.5m 〜 5.0m
  • 出力仕様： 無電圧半導体接点 × 2系統（入場/退場別）

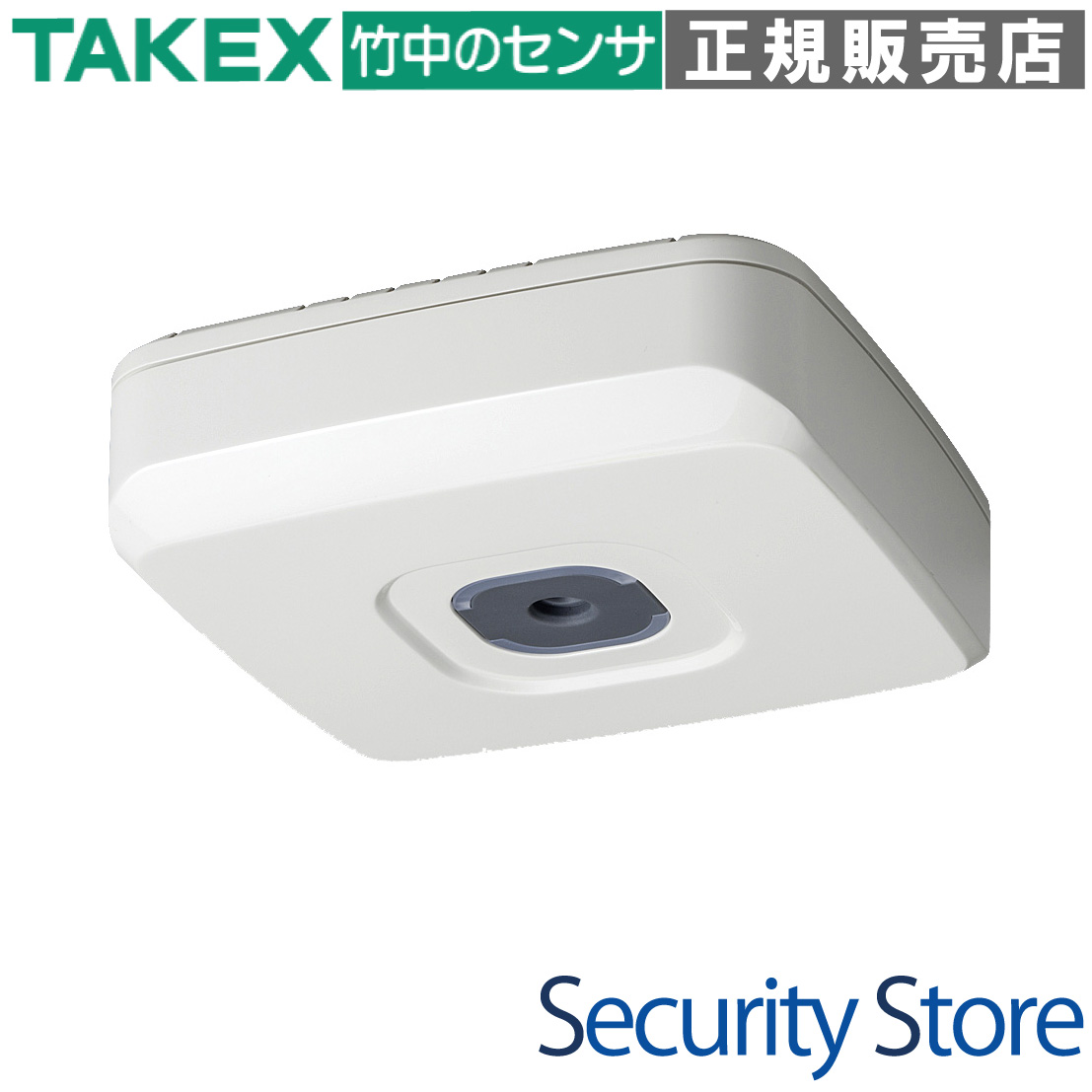

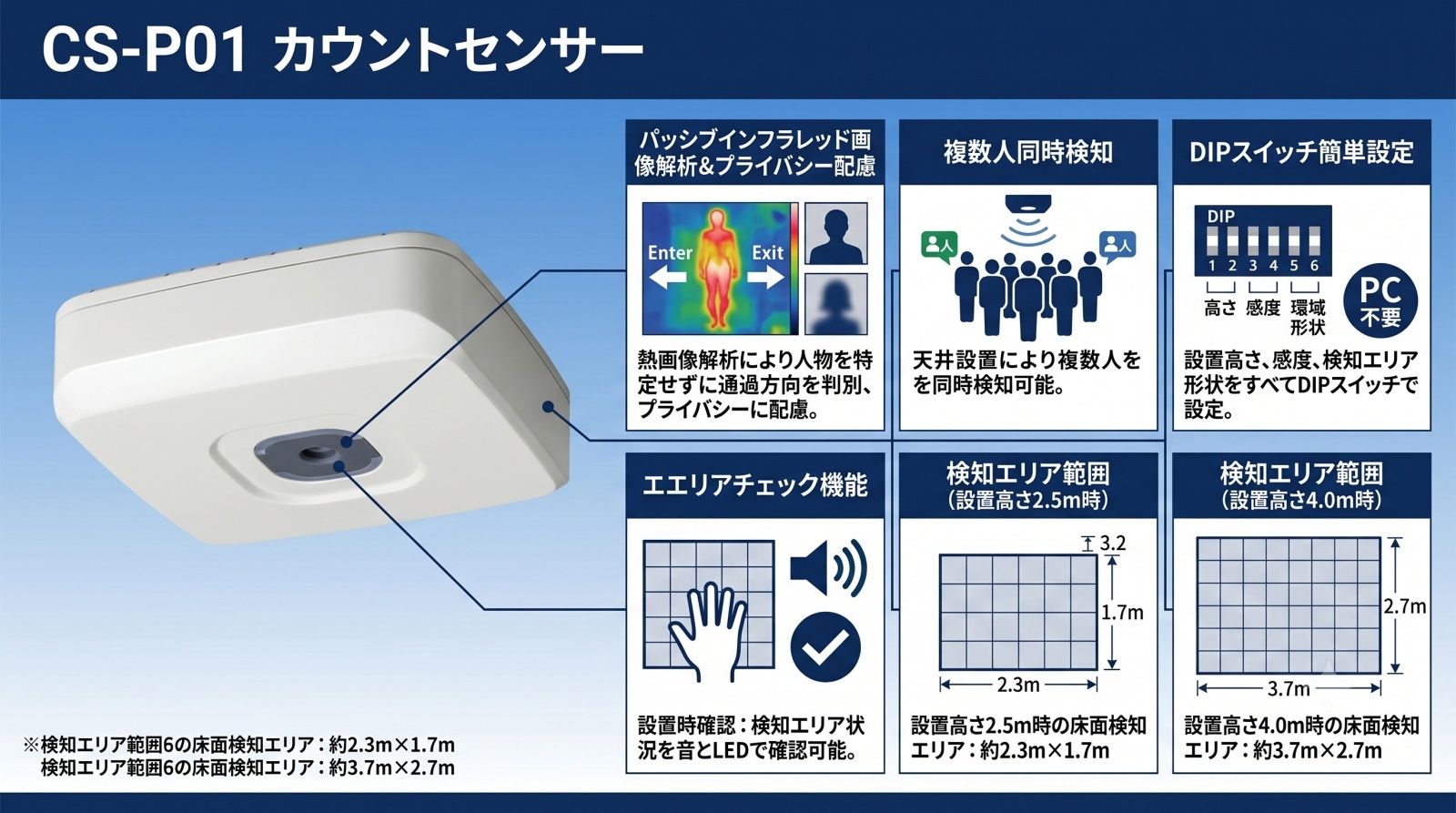

カウントセンサー CS-P01 製品外観

資料ダウンロード

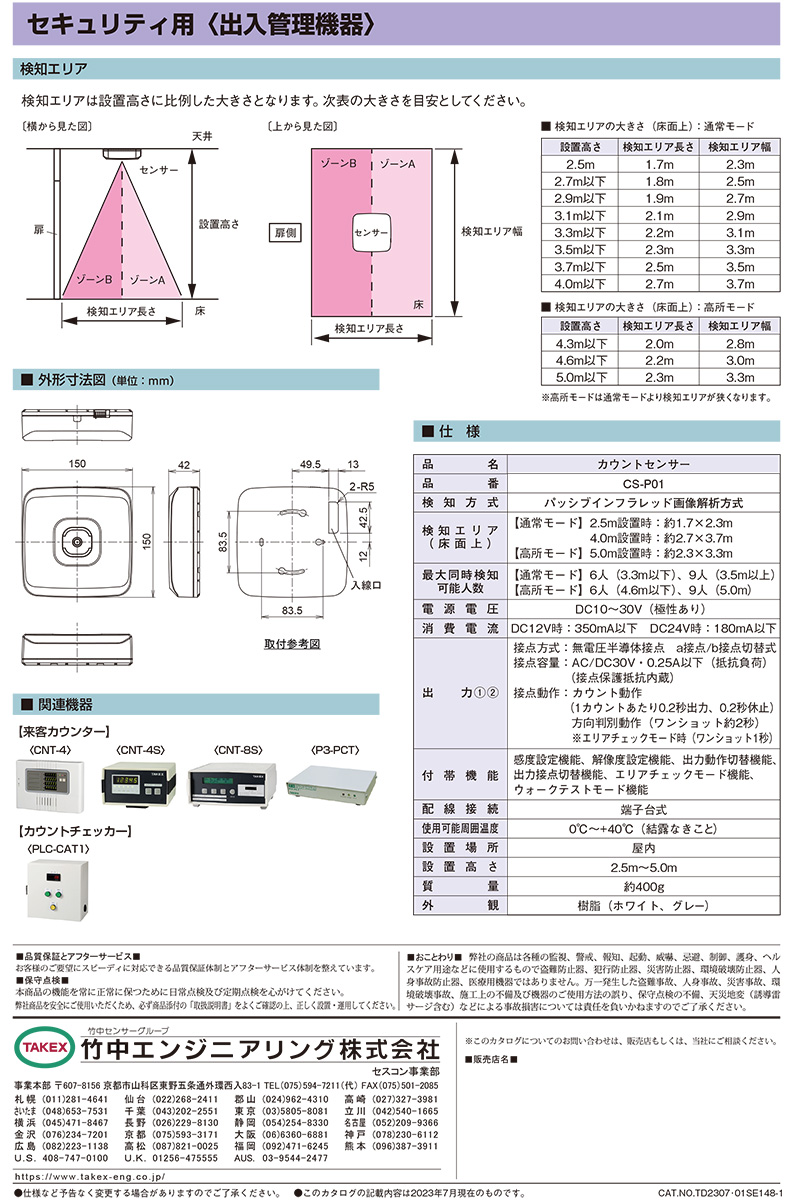

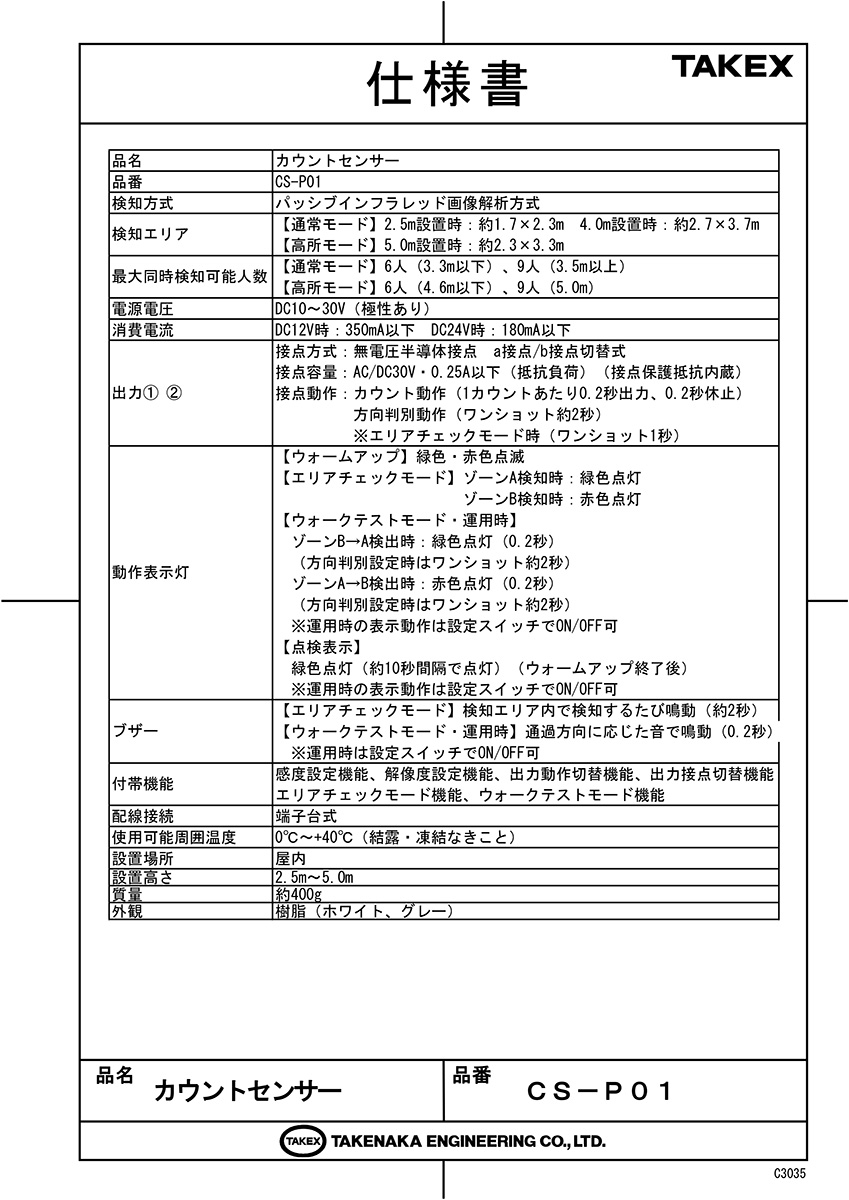

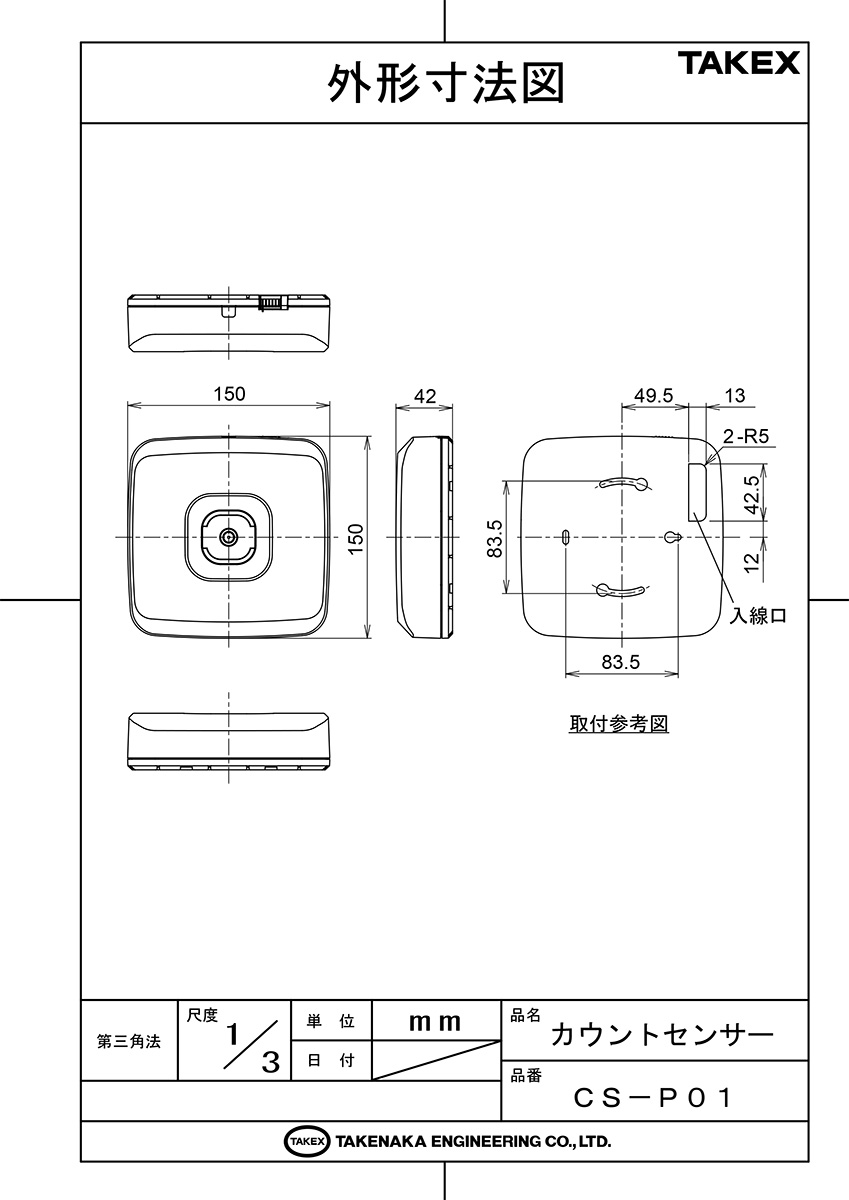

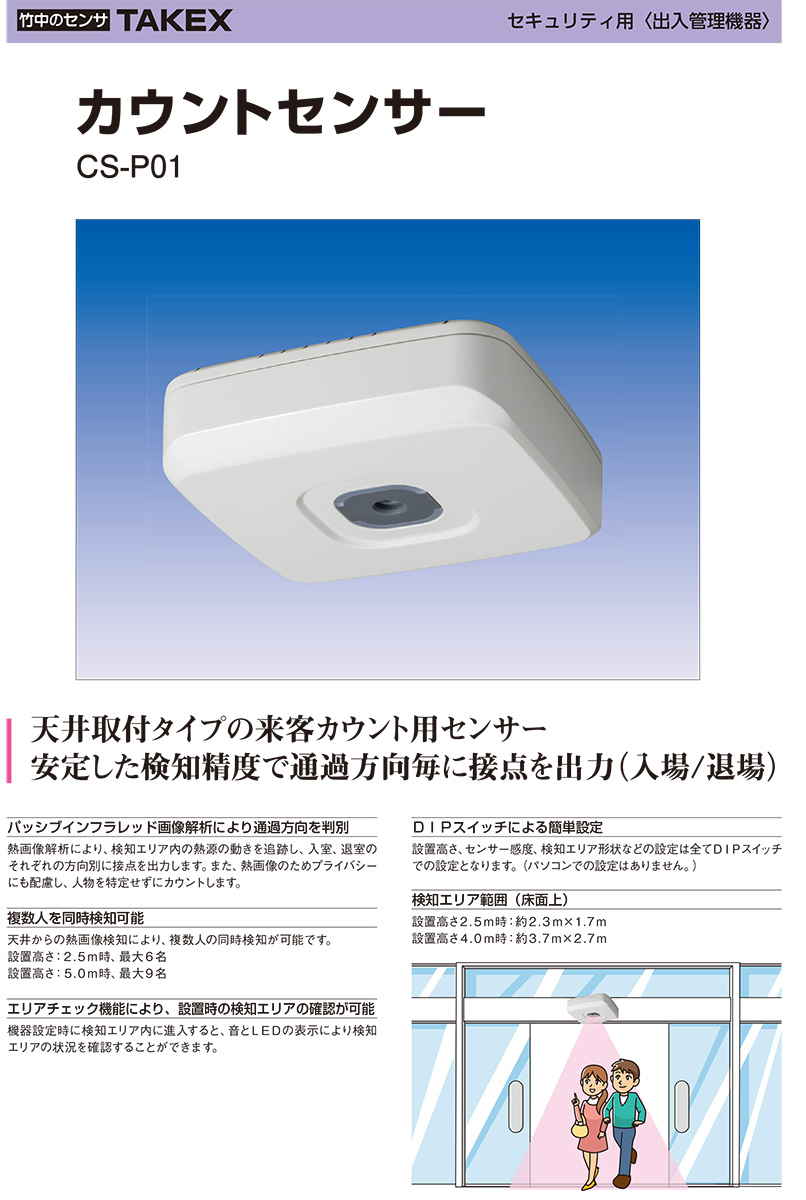

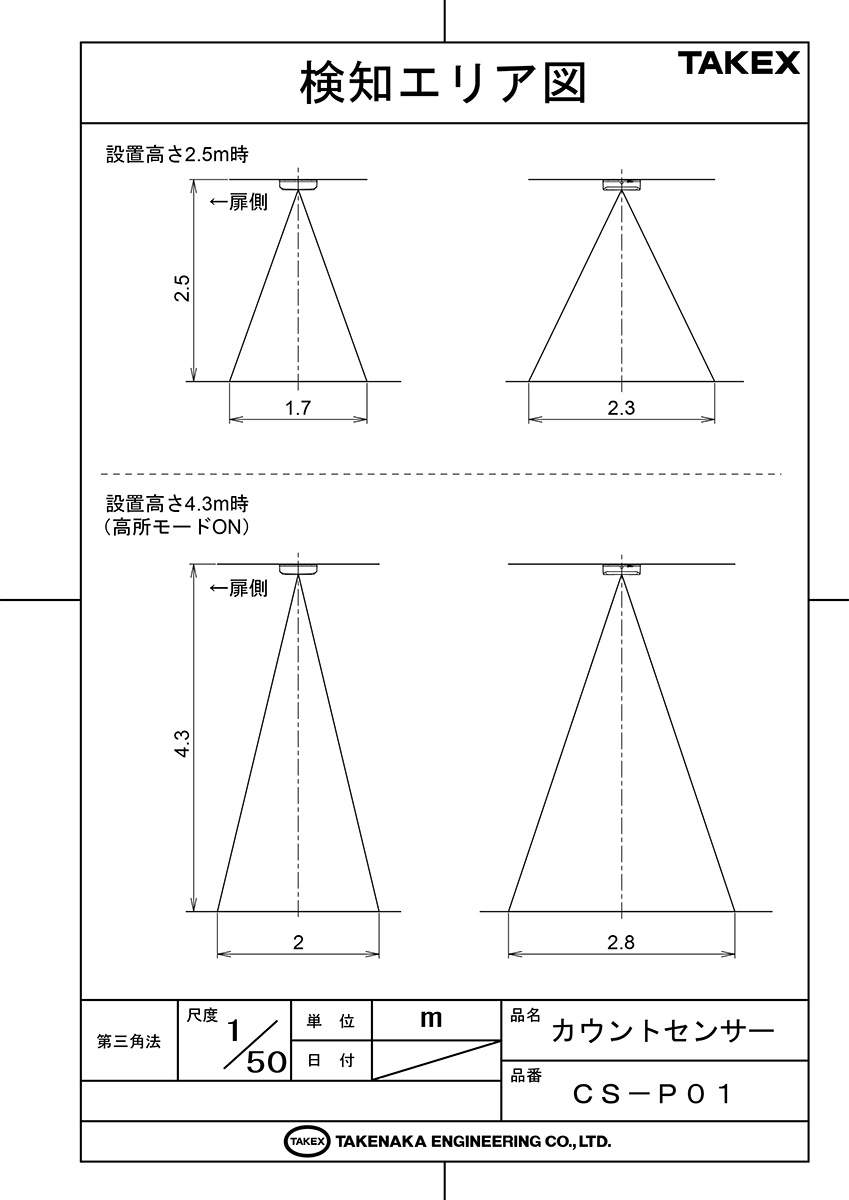

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

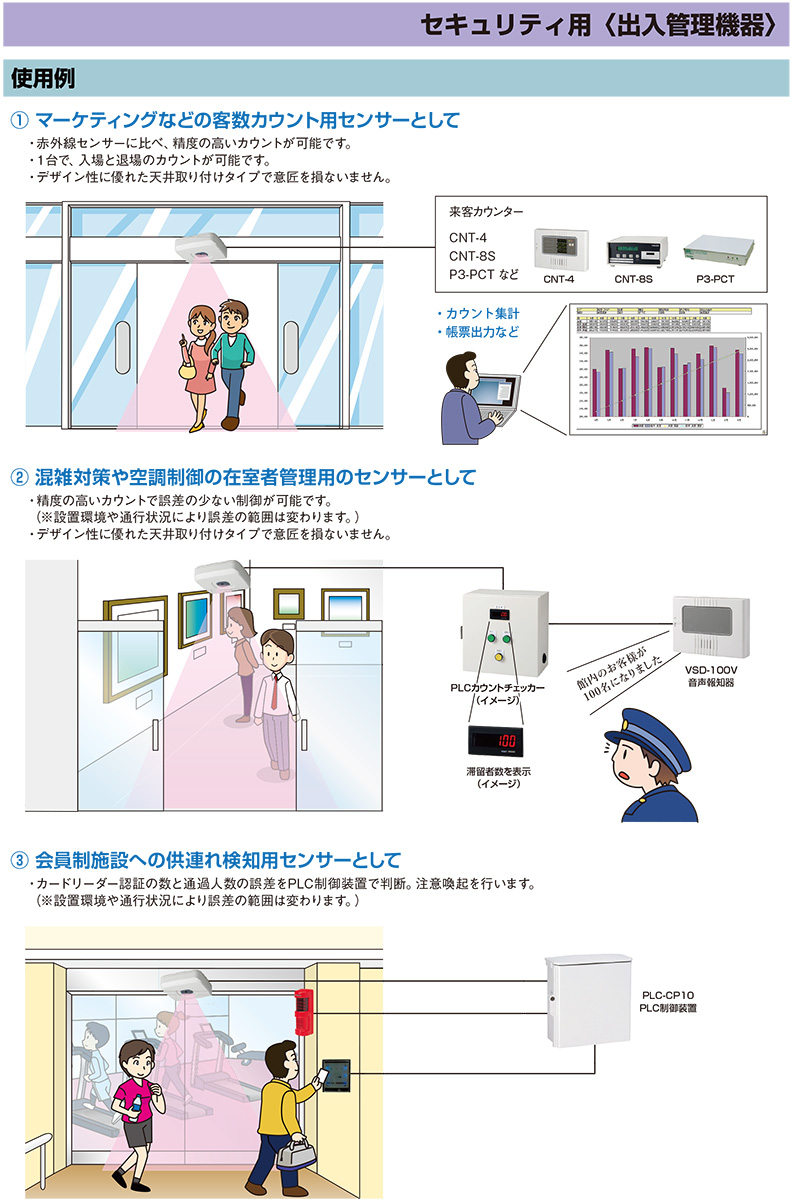

この製品が向いている用途

  • 小売店・大型商業施設の来客数計測
  • ショールーム・展示会の動線分析
  • オフィス・公共施設の滞在人数把握
  • 方向別の通過検知（入場・退場分離）

導入前に確認したいポイント

  • 天井高は2.5m〜5.0mの範囲内か
  • 検知エリア内にガラスの遮蔽物はないか
  • エアコンの吹き出し口が近くにないか
  • 扉（自動ドア・開き戸）との距離を確保できるか

特長

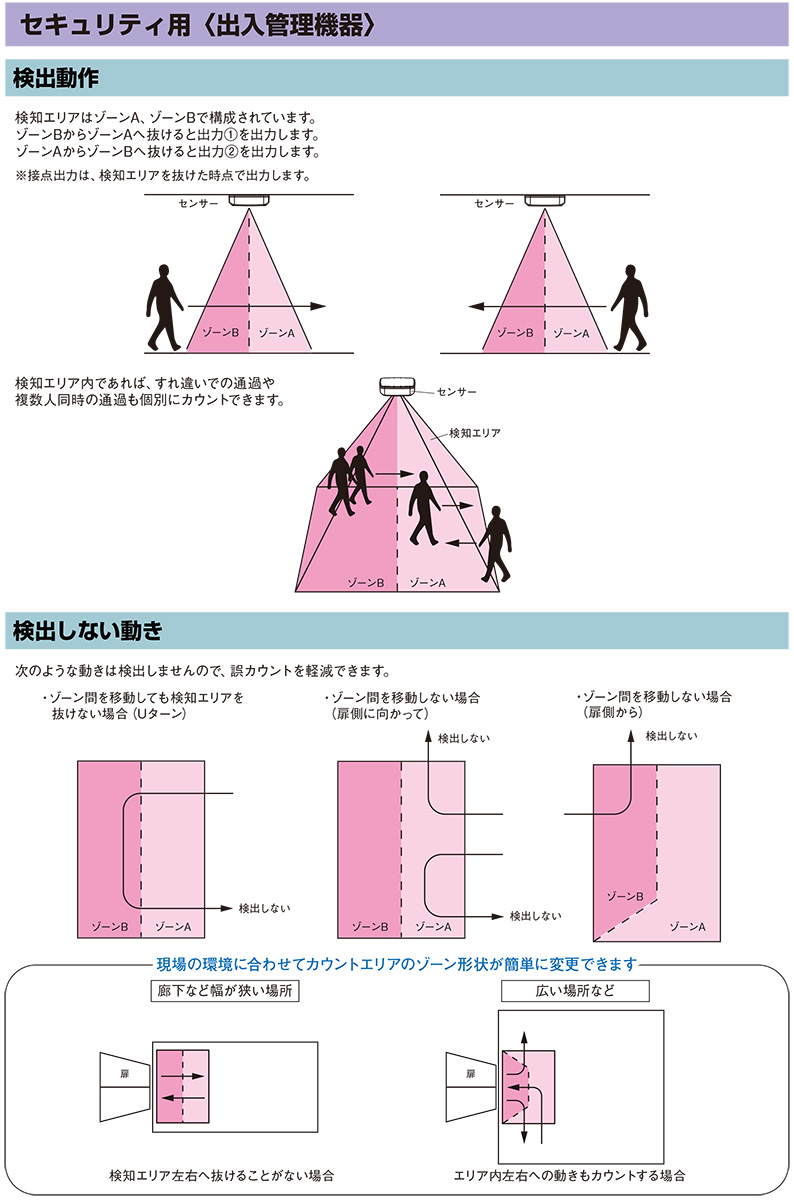

パッシブインフラレッド画像解析による高度な判別

人体から放射される遠赤外線を面で捉え、内部プロセッサで熱画像をリアルタイム解析します。単なる点検知ではないため、検知エリア内の熱源の動きを正確に追跡し、入室・退室の方向を確実に判別します。

プライバシーを保護した人数カウント

熱画像データを使用するため、一般的なカメラによる画像認識とは異なり、個人の顔や特定可能な情報を取得しません。プライバシー保護が求められる環境でも安心して設置運用が可能です。

複数人の同時検知・すれ違いに対応

天井から俯瞰して熱画像を処理するため、エリア内を同時に移動する複数人を独立して認識できます。設置高さ2.5mで最大6名、5.0mでは最大9名までの同時検知が可能です。

PC不要、DIPスイッチのみで完結する簡単設定

設置高さ、センサー感度、検知エリア形状などの設定は、すべて本体基板上のDIPスイッチで設定可能です。現場にパソコンを持ち込む必要がなく、施工・メンテナンスの時間を大幅に短縮します。

現場での確認を容易にする「エリアチェック機能」

カバーを外した状態で電源を入れると、エリアチェックモードが起動します。検知エリア内に人が進入するとLEDの点灯とブザー音で知らせるため、実際の検知範囲を現場で正確に確認できます。

環境に合わせた柔軟なエリア形状設定

動線に合わせて検知ゾーンの形状を「直進」「左折」「右折」「右折・左折」から選択可能です。また、ノイズ源を避けるための左右エリアカット機能（約25%カット）も搭載しています。

自動運用を支える「ウォークテストモード」

カバー装着後、約10分間は自動的にウォークテストモードとなり、設定に関わらず光と音で動作を確認できます。10分経過後は自動で通常運用モードへ移行するため、設定忘れを防ぎます。

自己診断機能を兼ねた点検表示機能

運用中、約10秒間隔で緑色LEDを一瞬点灯させる点検表示機能を搭載。センサーが正常に稼働し、電源供給が継続されていることを外部から一目で確認することが可能です。

選定時に評価したい強み

  • 高精度： 熱画像解析による正確な方向別カウント（B→A / A→B）。
  • 汎用性： 2.5mから5.0mまでの幅広い設置高さに対応。
  • 施工性： PCレス設定と充実した動作表示灯によるスムーズな現場調整。
  • 信頼性： 検知エリアのカットや形状変更により、環境由来の誤動作を最小化。

LED表示・ブザーの動作状態

状態・モード 緑色LED 赤色LED ブザー音
電源投入直後 点滅 点滅 なし
エリアチェック（カバー開） ゾーンA検知時 ゾーンB検知時 検知ごとに鳴動
運用時（B→A通過） 0.2秒点灯 消灯 設定により鳴動
運用時（A→B通過） 消灯 0.2秒点灯 設定により鳴動
正常稼働中（点検表示） 10秒毎に一瞬点灯 消灯 なし

施工・設置ガイド

扉からの離隔距離

誤動作防止のため、以下の距離を基準に設置してください。

  • 自動ドア・引き戸： 設置高さ2.5m時は0.8m、4.0m時は1.3m以上の距離を確保。
  • 開き戸（センサー側へ開く場合）： 「扉の幅 + 0.1m」または「上記の基準距離」のいずれか大きい方の距離。

配線限界距離（電源供給）

電線サイズ DC12V時 DC24V時
φ 0.65 mm 50 m 500 m
φ 0.9 mm 100 m 950 m
φ 1.2 mm 200 m 1,700 m

製品仕様

項目 内容
品名・品番 カウントセンサー / CS-P01
検知方式 パッシブインフラレッド画像解析方式
検知エリア 【通常】2.5m時:約1.7×2.3m / 4.0m時:約2.7×3.7m
【高所】5.0m時:約2.3×3.3m
最大同時検知人数 最大6〜9名（設置高さに依存）
電源電圧 DC10V 〜 30V（極性あり）
消費電流 DC12V時:350mA以下 / DC24V時:180mA以下
出力(1)（B→A） 無電圧半導体接点（a/b切替） AC/DC30V 0.25A以下
出力(2)（A→B） 無電圧半導体接点（a/b切替） AC/DC30V 0.25A以下
設置高さ 2.5m 〜 5.0m
使用可能周囲温度 0℃ 〜 +40℃（屋内専用）
質量 約400g
外観材質 樹脂（ホワイト、グレー）

FAQ

Q：顔認識や録画は行われますか？ A：いいえ。本機は熱画像（遠赤外線）の変化を解析する方式のため、個人の特定や録画は行わず、プライバシーに配慮したカウントが可能です。
Q：隣り合って通過した場合もカウントできますか？ A：はい。熱画像として個体を識別するため、複数人の同時検知や、エリア内でのすれ違いも正確に捉えることができます。
Q：設定に専用のソフトやPCは必要ですか？ A：不要です。本体内部のDIPスイッチの切り替えだけで、設置高さ、感度、エリア形状、出力動作の設定がすべて完結します。
Q：ガラス越しに外を通る人をカウントできますか？ A：できません。遠赤外線はガラスを透過しないため、センサーと検知エリアの間にガラスや透明樹脂の板がある場合は検知不能となります。
Q：検知エリアの形を変えることはできますか？ A：はい。DIPスイッチにより直進・左折・右折などの形状変更が可能なほか、エリアの左右を約25%ずつカットして検知範囲を狭めることも可能です。
Q：自動ドアの近くに設置する際の注意点は？ A：扉自体の熱変動を検知しないよう、設置高さに応じた離隔距離を確保してください（例：高さ2.5m時は扉から0.8m以上離す）。
Q：夜間など暗い場所でも動作しますか？ A：動作します。本機は可視光ではなく人体が発する熱を検知するため、照明の有無に関わらず検知が可能です。
Q：設置後に検知範囲を音で確認することはできますか？ A：可能です。カバーを開けた状態で電源を入れると「エリアチェックモード」になり、エリア内での検知状況をブザー音とLEDでリアルタイムに確認できます。
Q：接点出力の時間は変更できますか？ A：設定により、カウント用の短いパルス（0.2秒）と、方向判別用のワンショット（約2秒）を切り替えることが可能です。
Q：5m以上の高さに設置できますか？ A：本機の仕様上の最大設置高さは5.0mまでとなります。それ以上の高さでは精度を保証できません。
