TAKEX（竹中エンジニアリング） PLC制御装置方向判別接点分配 AC100V/DC24V両用

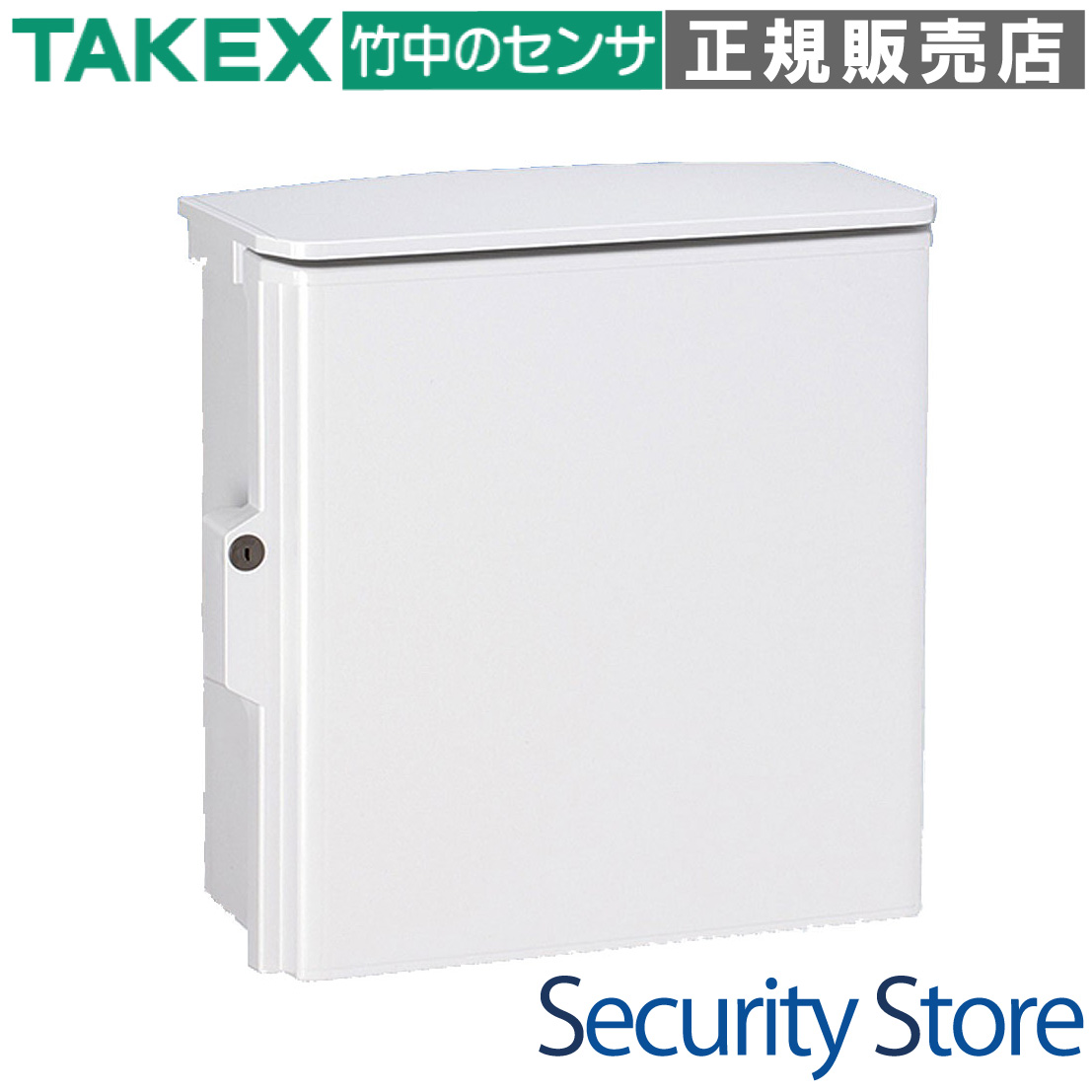

PLC制御装置 PLC-CP10

複雑な動作を1ユニットで集約制御。プログラマブルな論理演算により、方向判別や信号分配などの高度なシステムを、複数のユニットを組み合わせることなく構築可能な高機能PLC制御装置です。

型番： PLC-CP10
製品名： PLC制御装置
入力仕様： 無電圧接点入力 6点
出力仕様： 無電圧接点出力 4点（リレー接点）
電源電圧： AC100V または DC24V（選択式）
主な用途： 警備システム、FA、環境制御、接点論理制御

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

複数センサーを組み合わせた方向判別制御
複雑な論理演算が必要な警備・防犯システム
多数の信号を統合・分配するインターフェース
AC100VとDC24Vが混在する現場の制御集約
FAラインにおける簡易的な自動制御

導入前に確認したいポイント

プログラムの作成・書き込み費用は別途必要です
DC24Vで動作させる際は内部配線の切り離しが必須
防水仕様ではないため、屋外では防水ボックスが必要
無電圧接点入力の接点容量（DC30V 10mA以上）
合計4点の出力接点のCOM構成（2点は共通COM）

特長

複雑なロジックを1ユニットで完結

センサーからの信号などを任意に組み合わせてプログラミングが可能です。方向判別や接点分配、タイマー制御など、従来は複数のタイマーユニットやリレーユニットを組み合わせて実現していた複雑なシステムを、本製品1台でスマートに構築できます。

現場を選ばないマルチ電源対応

商用電源のAC100V、またはDC24Vのどちらでも主電源として動作可能です。設置現場の電源環境に合わせて柔軟に選択できるため、新設・既設を問わず幅広い環境に導入いただけます。

周辺センサーへの電源供給能力

AC100V動作時には、内蔵のスイッチング電源から周辺のセンサー等へDC24V（最大500mA）の電源を供給可能です。別途センサー用電源を用意する必要がなく、システム全体の省スペース化とコスト削減に貢献します。

絶縁型設計による高い信頼性

入力側と内部回路を電気的に保護する設計を採用しています。外部機器からのノイズ干渉を最小限に抑え、BtoBの過酷な現場環境においても安定した動作を維持します。

大容量の無電圧リレー出力

最大AC250V 2A（DC24V 2A）の接点定格を持つ無電圧a接点出力を4点装備しています。大型サイレン、回転灯の直接駆動から、他システムへの信号送信まで、多目的な連動が可能です。

プログラム資産の有効活用

過去に同シリーズで作成したPLCプログラムの流用が可能です。仕様変更やシステムの拡張時にも、既存のロジックをベースに調整が行えるため、開発工数の低減が図れます。

メンテナンス性に優れた端子台構成

2段構成の端子台を採用し、上段を入力系、下段を電源・出力系と分けることで、配線作業のミスを防止し、メンテナンス時の視認性を高めています。

堅牢な屋内用筐体

樹脂製の堅牢な筐体（W300×H300×D140mm）を採用。端子接続方式により、確実な配線固定が可能です。

    選定時に評価したい強み
    自由度の高い制御： プログラムにより、標準品では対応できない特殊な動作ロジックを実現。
施工性の向上： 2段端子台とマルチ電源対応により、現場での配線・設置作業がスムーズ。
省電力設計： 消費電力10W以下の低消費電力設計により、ランニングコストを抑制。
充実の入出力： 入力6点・出力4点を備え、中規模なシステム制御までカバー。



施工・設置ガイド

設置の際は、以下のガイドラインに従って作業を行ってください。特に電源設定については、致命的な故障を避けるため厳守が必要です。

施工・運用項目	この製品での考え方・注意点
設置場所	屋内専用です。屋外や水のかかる場所、高湿度な環境では必ず防水ボックス内に設置してください。
DC24V動作時の注意	DC24V別電源で動作させる場合、内部PSユニットからの配線(P)を+V端子から外し、必ず絶縁処理を施してください。
ノイズ対策	高圧線や大型インバーター機器からは可能な限り離して設置し、E端子のアース接地を確実に行ってください。
配線仕様	KIV線またはIV線の0.75sq〜1.25sqを推奨します。端子ネジの緩みは故障の原因となるため確実に締結してください。

トラブルシューティング

現象	原因と処置
電源が入らない	AC100V入力の電圧確認、またはDC24V極性(P/N)の確認を行ってください。
入力が反応しない	N端子とIN端子を短絡させ、PLC側の入力インジケータが反応するか確認してください。
センサーが誤動作する	P-N端子からの電源供給合計が500mAを超えていないか確認してください。
出力が切り替わらない	接点定格（2A）を超えた負荷を接続して接点が溶着していないか確認してください。

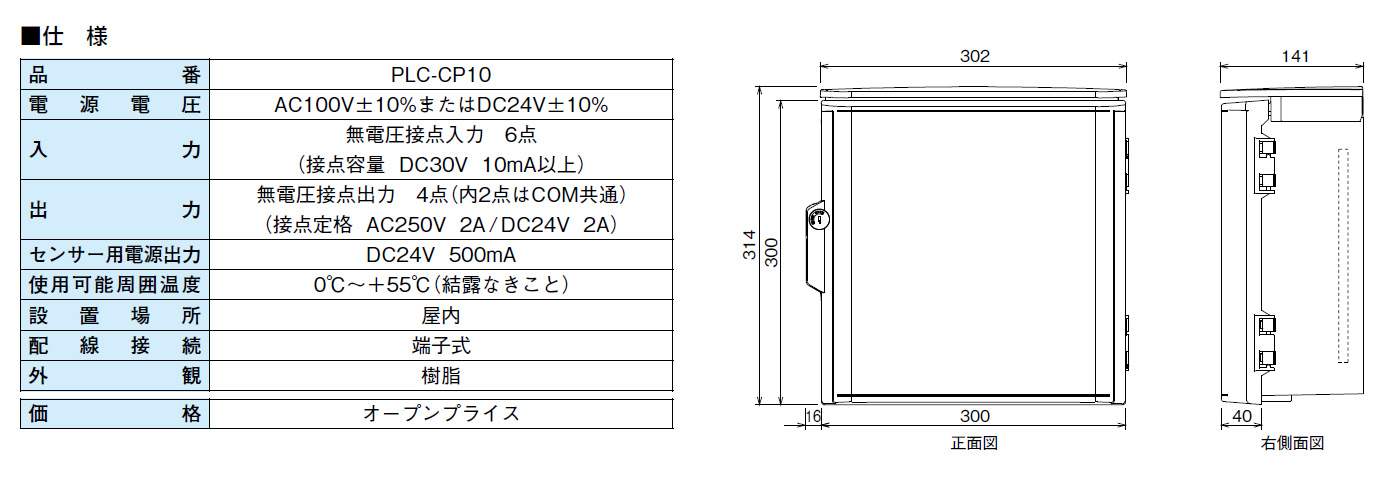

製品仕様

項目	内容
品名	ＰＬＣ制御装置
品番	ＰＬＣ－ＣＰ１０
電源電圧	ＡＣ１００Ｖ±１０％またはＤＣ２４Ｖ±１０％
入力	無電圧接点入力６点（接点容量ＤＣ３０Ｖ１０ｍＡ以上）
出力	無電圧接点出力４点（内２点はＣＯＭ共通）（接点定格ＡＣ２５０Ｖ２Ａ／ＤＣ２４Ｖ２Ａ）
センサー用電源出力	ＤＣ２４Ｖ５００ｍＡ（AC100V供給時）
消費電力	10W以下
使用可能周囲温度	０℃〜＋５５℃（結露なきこと）
取付場所	屋内
配線接続	端子式
外形寸法	Ｗ３００×Ｈ３００×Ｄ１４０（ｍｍ）
外観	樹脂

FAQ

Q：この装置だけで方向判別などのプログラム動作が可能ですか？ A：はい、内部のPLCユニットにプログラムを書き込むことで、方向判別やタイマー連動などの複雑な動作を1台で制御可能です。

Q：プログラムの作成は自分で行う必要がありますか？ A：プログラム作成および書き込みは、別途費用にて承っております。詳細な動作仕様をご相談ください。

Q：DC24Vで動作させる場合の注意点は？ A：内部のスイッチング電源ユニットから出ている配線(P)を+V端子から外し、必ず絶縁テープ等でショート防止の処置を行ってください。

Q：接続できるセンサーの数は？ A：入力端子が6点ありますので、最大6つの無電圧接点信号を入力可能です。

Q：センサー用の電源を本機から取れますか？ A：AC100V動作時に限り、P-N端子からDC24V 最大500mAの電源を周辺機器へ供給できます。

Q：出力接点の構成はどうなっていますか？ A：合計4点のうち、OUT0とOUT1は完全に独立した回路ですが、OUT2とOUT3は共通のCOM（コモン）を使用する構成になっています。

Q：屋外に設置できますか？ A：本製品は屋内仕様（樹脂筐体）です。屋外設置の際は、必ず市販の防水キャビネットやプルボックス等の中に収納してください。

Q：以前使っていたPLC-CP10のプログラムを新しい個体に流用できますか？ A：はい、過去に作成したPLCプログラムのデータを流用して書き込むことが可能です。

Q：使用可能な温度範囲は？ A：0℃〜+55℃の範囲でご使用いただけます。氷結や結露がない環境で設置してください。

Q：メンテナンスで推奨される項目はありますか？ A：年に1回程度の動作確認（擬似入力による出力確認）と、端子ネジの増し締めを推奨しています。
