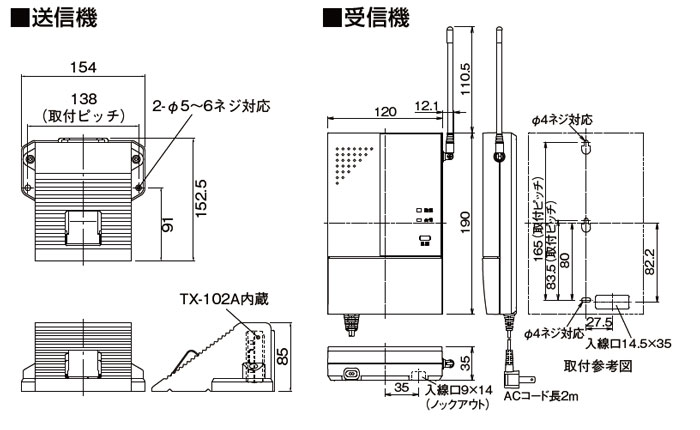

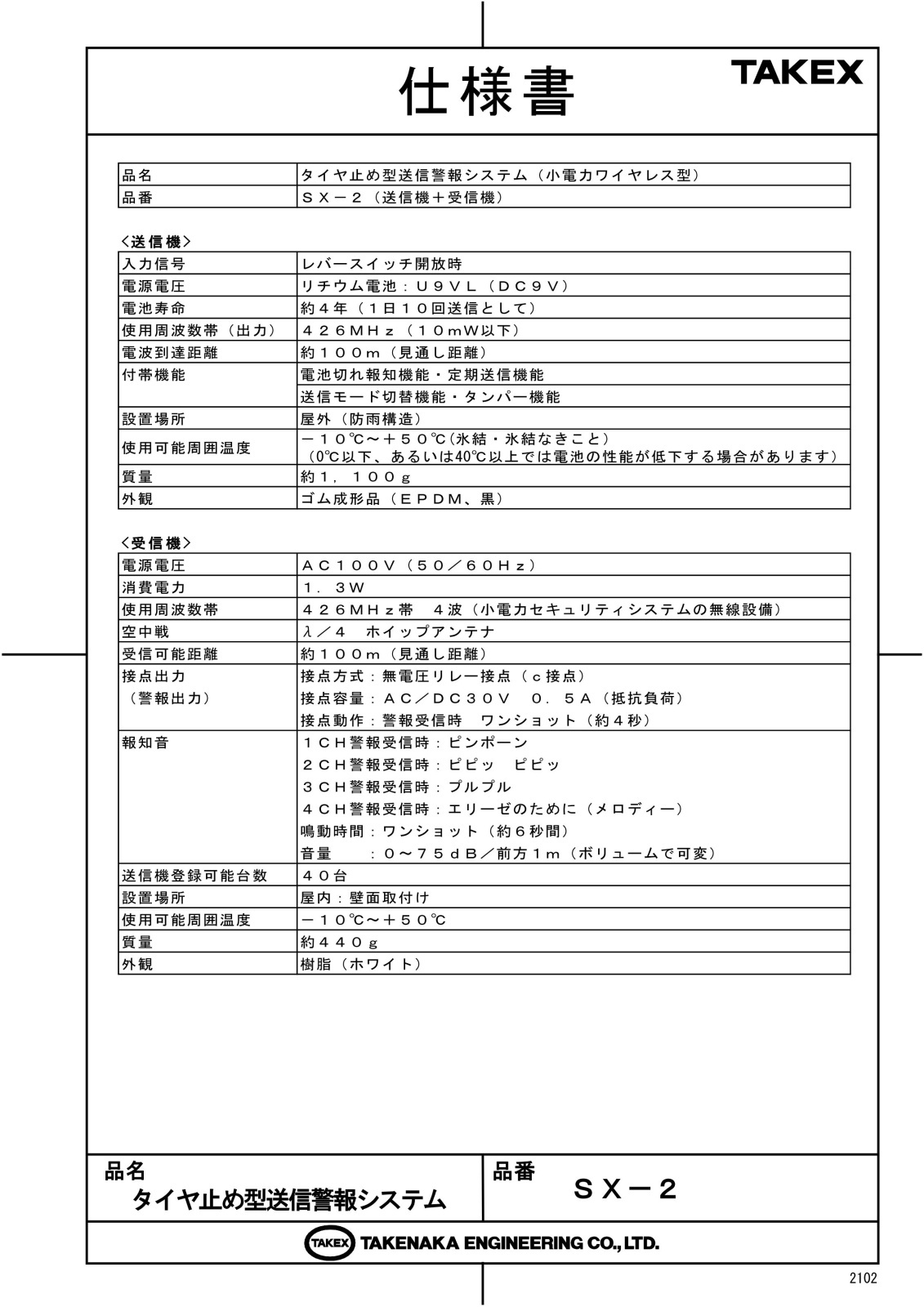

SX-2 タイヤ止め型送信警報システム TAKEX 竹中エンジニアリング [SX-2]

Q: 路面がアスファルトの場合でも検知できますか？

可能です。ただし、アスファルトは光を吸収しやすいため、取付け高さは最大3.7mまでとなります。

Q: LEDが赤と青で交互に点滅しているのですが、故障ですか？

連結運転時の通信エラーやシステム異常を示しています。配線やDIPスイッチの設定を見直してください。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

HOTRON 車両カウントセンサー近赤外線反射方式駐車場管理車路管制

CCS2 車両カウントセンサー

CCS2は、近赤外線反射方式を採用した高精度な車両カウントセンサーです。天井設置（レースウェイ取付）により1台で双方向のカウントが可能で、駐車場や建設現場の車路管制において高い信頼性を発揮します。

型番： CCS2
製品名： 車両カウントセンサー
検知方式： 近赤外線反射方式
主な用途： 駐車場の満空管理、車路管制、車両通過カウント
設置場所： 屋内・半屋外（天井・レースウェイ取付）
対応速度： 最大時速40kmまで（高速モード使用時）

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

駐車場の入出庫台数カウント
ゲートバーの降下防止用センサー
建設現場や物流拠点の車路管制システム
商業施設の駐車スペース満空管理

導入前に確認したいポイント

設置高さは2.4m〜4.0mの範囲内か
路面はアスファルトかコンクリートか
設定変更には別売の専用リモコンが必要です
車両が1列で通過する車路設計になっているか

特長

1台で双方向のカウントを実現する天井取付型

CCS2はレースウェイなどの天井部に設置するだけで、1台で「方向A」「方向B」の両方向を同時に監視・カウントできます。設置スペースを最小限に抑えつつ、効率的な車両管理を可能にします。

99%以上の高い認識率と渋滞時の確実な検知

近赤外線の反射光を精密に解析することで、99%以上の高い検知精度を実現しました。車両が低速で移動する渋滞時でも、光量の変化を的確に捉え、カウント漏れを防ぎます。

歩行者や小動物による誤検知を徹底排除

車両特有の反射パターンを認識するアルゴリズムを搭載しており、検知範囲内を通過する歩行者や犬・猫などの小動物には反応しません。これにより、不要な信号出力を防ぎ、システムの信頼性を向上させます。

時速40kmまでの走行車両に対応

通常の車路だけでなく、比較的速度の出る通路でも運用可能です。標準モードでは時速30km、高速モードを設定することで時速40kmまでの車両を確実に出力・カウントできます。

コントローラー一体型の省スペース設計

幅わずか47cmの筐体にセンサー部とコントローラー機能を凝縮。別途制御盤を設置する手間を軽減し、施工性を大幅に高めています。

最大3台までの連結運転による広域カバー

RS-485通信による連結機能をサポートしており、親機1台に対して子機を最大2台まで接続可能です。車路が広い場合でも、複数台を同期させて1台の車両として追従し、正確なカウントを継続します。また、連結異常時は全てのLEDが点滅し、保守を容易にします。

用途に合わせて選べる2つの動作モード

通過ごとに接点を出力する「カウントモード（通過パルス）」と、車両が範囲内にいる間出力を継続する「ゲートモード（在車継続）」の2種類を搭載。車路管制からゲート保安装置まで、幅広い現場ニーズに対応します。

    選定時に評価したい強み
    高精度： 99%以上の認識率で、欠落の許されない満空管理に最適
施工性： ブラケット方式のレースウェイ取付けにより、高所作業もスムーズ
安定性： アスファルト・コンクリート問わず、路面反射に合わせた感度調整が可能
拡張性： 連結運転により、単一センサーではカバーできない広い車路にも対応



施工・設置ガイド

近赤外線反射方式の特性を最大限に活かすため、以下の設置条件を遵守してください。特に取付け高さは、路面材質により最大値が異なりますので注意が必要です。

確認項目	この製品での考え方 / 注意点
設置高さ	2.4m〜4.0m（コンクリート路面時は最大4.0m、アスファルト路面時は最大3.7m）
路面状態	水溜りや流水がある場所は避けてください。鏡面反射により検知不良の原因となります。
外乱要因	直接の雨・雪が当たる場所、または植栽や旗など揺れ動く物がある場所は避けてください。
車路設計	並走や追い越しはカウント不可。ガイドポスト等で必ず1列通過になるよう誘導してください。

内部設定 / DIPスイッチ

本体内部のディップスイッチにより、連結運転時の役割（親機・子機）を設定します。設定変更後は必ず電源を再投入してください。

スイッチNo.	設定内容	詳細
1	親機 / 子機選択	OFF：親機（単独またはマスター） / ON：子機
2	子機番号割当て	OFF：子機1 / ON：子機2（スイッチ1がONの場合に有効）
3・4	未使用	常にOFF固定

製品仕様

項目	内容
品番	ＣＣＳ２
検出方式	近赤外線反射方式
検知対象車両	四輪軽自動車以上の一般乗用車
検知可能速度	０〜４０ｋｍ／ｈ
電源電圧	ＤＣ１２〜２４Ｖ±１０％
消費電流	ＤＣ１２Ｖ時：３８０ｍＡ以下ＤＣ２４Ｖ時：１９０ｍＡ以下
出力接点1・2	【カウント／ゲート出力】無電圧半導体リレー接点（ａ接点）ＡＣ／ＤＣ６０Ｖ０．３Ａ（抵抗負荷）
出力接点3・4	【入出庫警告出力】無電圧リレー接点（ａ接点）ＡＣ１００Ｖ０．５Ａ（抵抗負荷）
出力時間	カウントパルス：０．５秒／１台または０．２５秒／１台入出庫警告：在車中出力ＯＮ、ＯＦＦ遅延（設定可能）
表示灯	赤色ＬＥＤ×２電源投入後未検知時点灯、車両カウントパルスに同期し消灯
感度調整機能	４段階
取付高さ	２．４ｍ〜４．０ｍ
使用可能範囲温度	－２０℃〜＋５５℃（結露なきこと）
設置場所	屋内・半屋外（雨が直接あたらない場所）
質量	約１．８ｋｇ

FAQ

Q：人間（歩行者）が通った場合もカウントされますか？ A：いいえ。歩行者や小動物は検知しないアルゴリズムを採用しているため、車両のみを正確にカウントします。

Q：屋外で使用することは可能ですか？ A：本製品は屋内・半屋外用です。雨や雪が直接当たる場所への設置は避け、屋根のある環境でご使用ください。

Q：路面がアスファルトの場合でも検知できますか？ A：可能です。ただし、アスファルトは光を吸収しやすいため、取付け高さは最大3.7mまでとなります（コンクリートは4.0mまで）。

Q：大型車やスピードの速い車も検知できますか？ A：軽自動車以上の四輪車両に対応しています。速度については、高速モード設定時に時速40kmまで対応可能です。

Q：並列走行や追い越しが発生する広い車路でも使えますか？ A：本機1台につき、同時に追跡できるのは1台のみです。並走が発生する場所では、ガイドポスト等で1列走行に制限する必要があります。

Q：設定には何が必要ですか？ A：詳細な設定（感度、モード、パルス幅等）には、別売りの専用リモコンが必要です。

Q：LEDが赤と青で交互に点滅しているのですが、故障ですか？ A：連結運転時の通信エラーやシステム異常を示しています。親機・子機間の配線やDIPスイッチの設定を見直してください。

Q：2車線を1つのシステムで管理することはできますか？ A：最大3台（親機1台＋子機2台）を連結させることで、より広い範囲を1つのシステムとして管理可能です。

Q：ゲートバーの降下防止として使いたいのですが、適していますか？ A：「ゲートモード（在車継続出力）」に設定することで、車両が存在する間出力を維持できるため、保安装置として利用可能です。

Q：夜間でも検知できますか？ A：はい。自ら赤外線を照射して反射光を見る方式のため、周囲の明るさに左右されず夜間でも確実に動作します。
