パッシブセンサ送信機ラウンド警戒 4周波切替対応型(ラウンド警戒) [TXF-105RL(BL)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

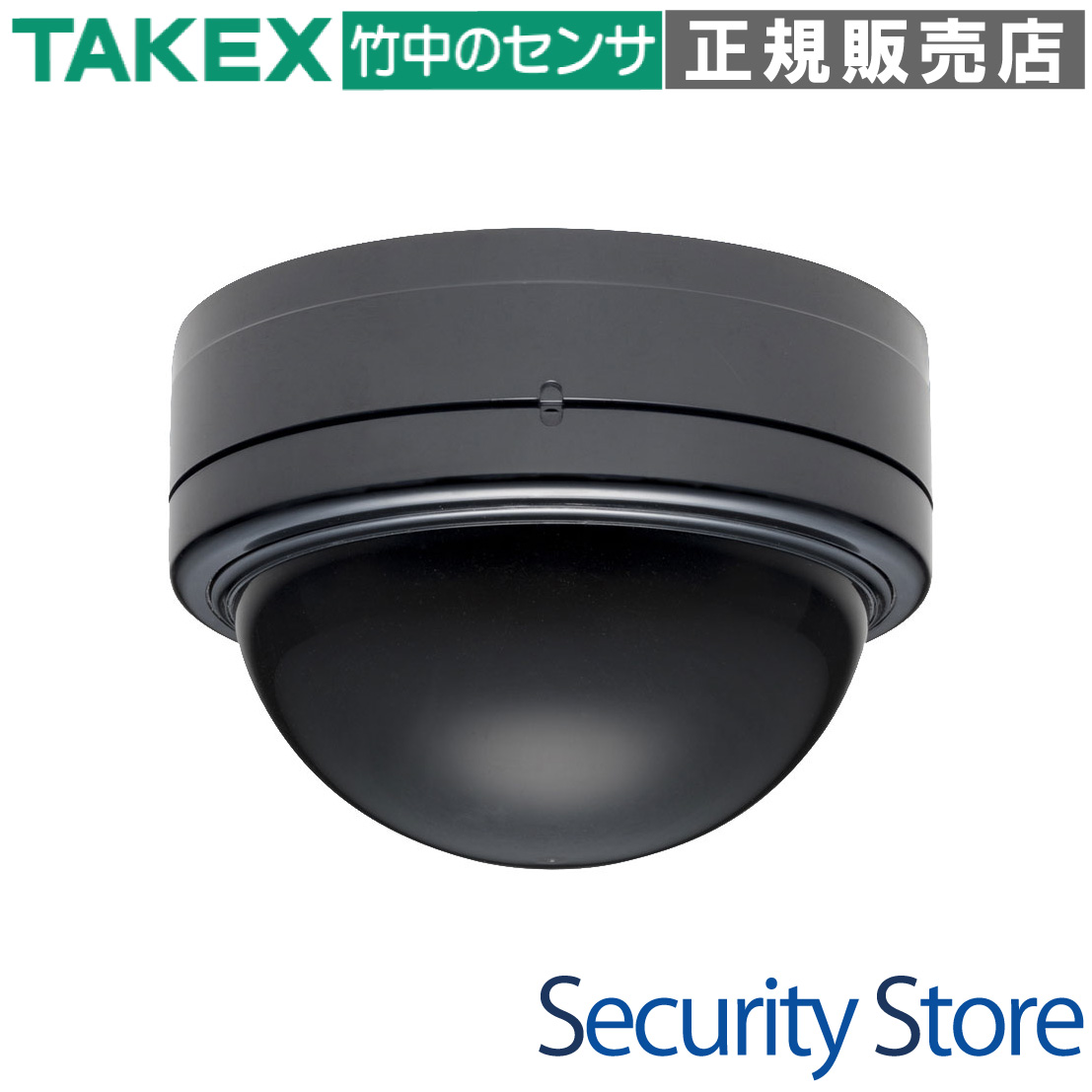

竹中エンジニアリングパッシブセンサーワイヤレス送信機 4周波切替対応

TXF-105RL(BL) パッシブセンサ送信機ラウンド警戒 4周波切替対応型

TXF-105RL(BL)は、配線困難な場所でも設置可能なワイヤレス式のパッシブセンサー送信機です。天井取付型で360度のラウンド警戒（最大直径14m）に対応しており、4周波切替機能の搭載により電波混信のリスクを大幅に低減。ブラックモデルのため、意匠性を重視する空間にも自然に溶け込みます。

型番： TXF-105RL(BL)
方式： パッシブインフラレッド方式
警戒エリア： ラウンド警戒（最大直径14m）
電源： 専用リチウム電池（付属）または専用ACアダプター（別売）
主な特長： 4周波切替、高精度検知、長寿命設計（約8年）

資料ダウンロード

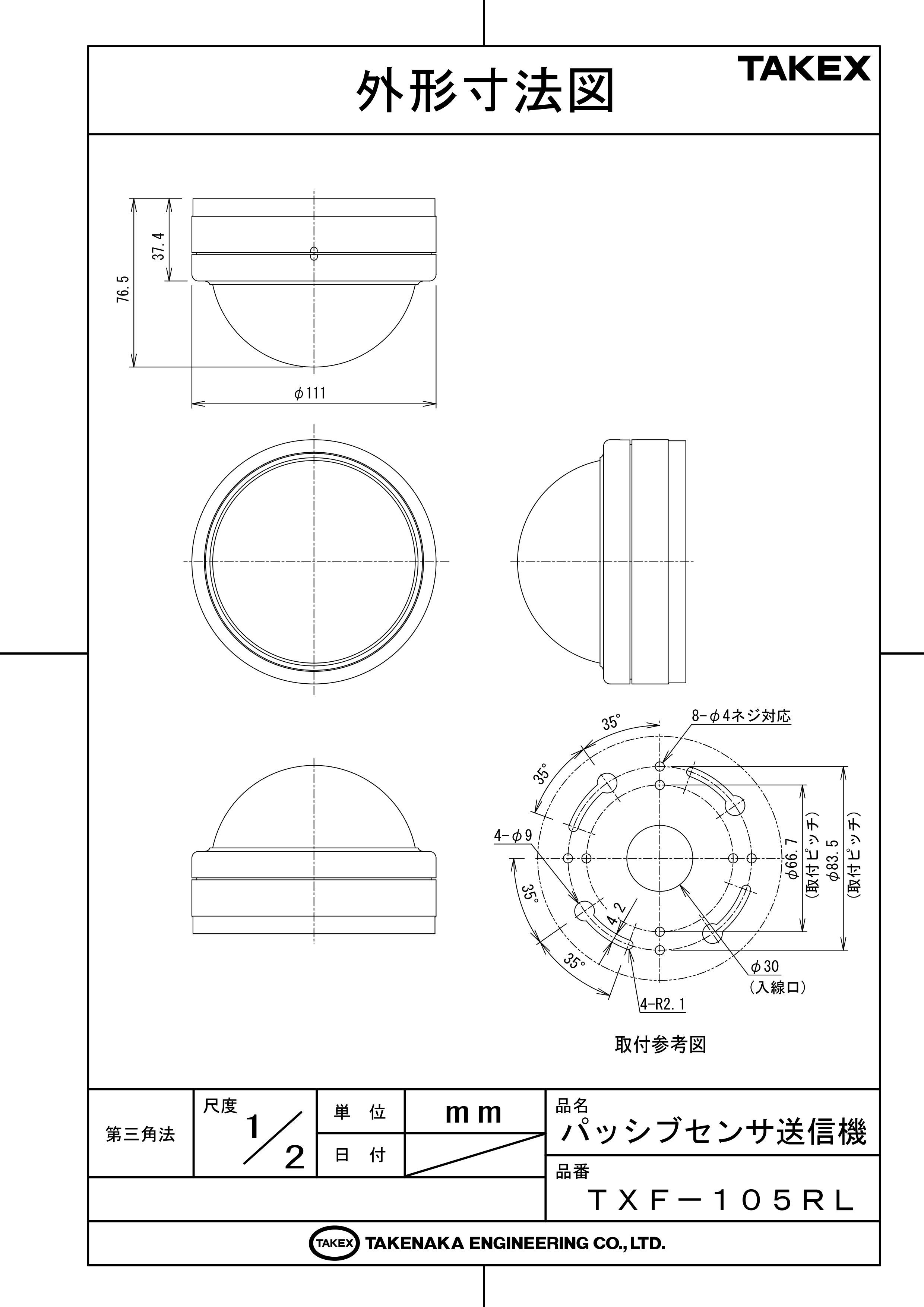

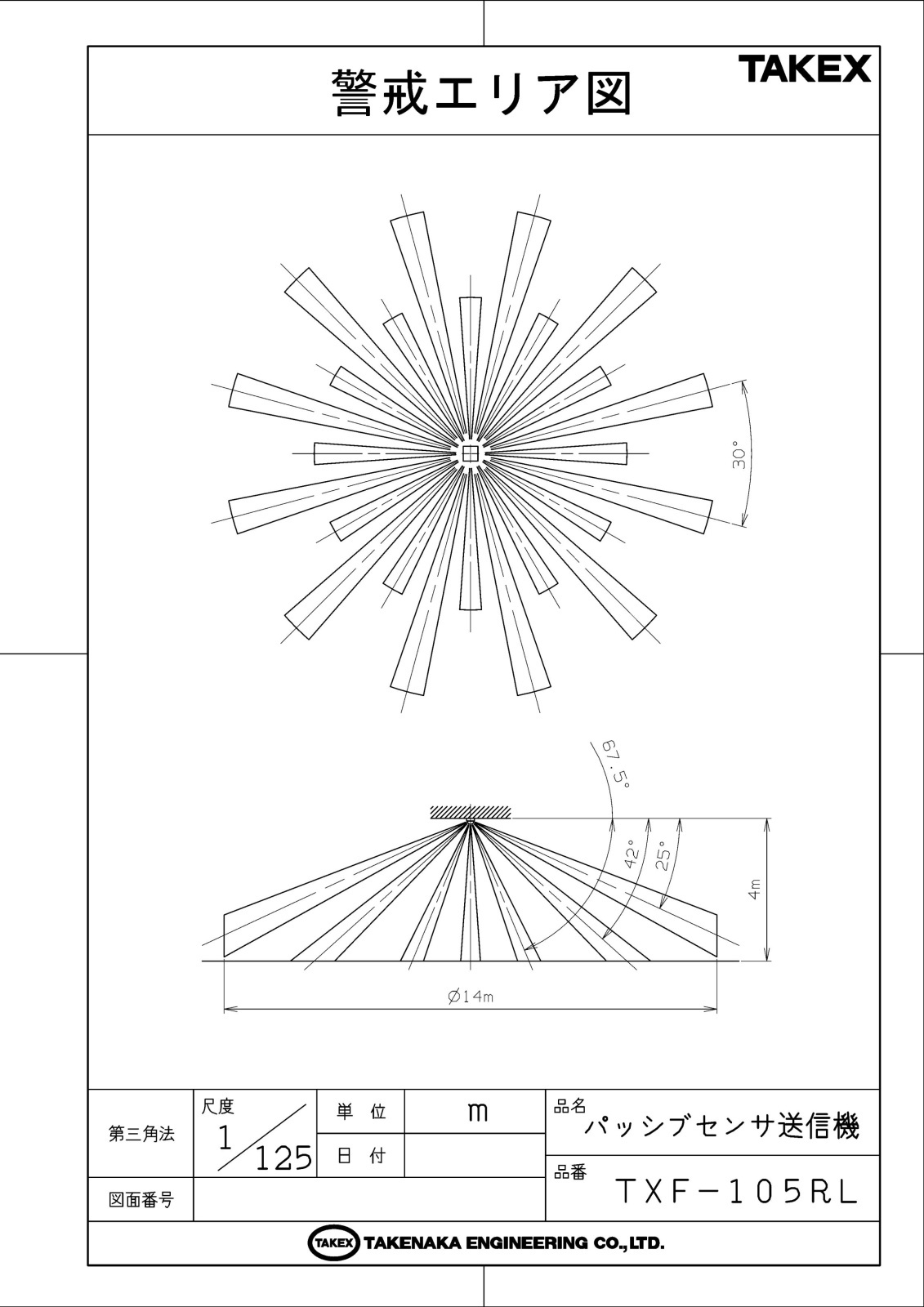

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗や事務所のフロア中央監視
配線工事が難しい既存施設への導入
ブラック基調のモダンなインテリア空間
広範囲を1台でカバーしたい場所（直径14m）

導入前に確認したいポイント

屋内専用です（屋外・水濡れ厳禁）
受信機との周波数設定の一致が必要
アルカリ電池は使用できません
急激な温度変化がある場所は避けて設置

特長

360度ラウンド警戒による広範囲監視

センサーを中心に最大直径14mの円形状エリアをカバーします。フロアの中央に設置することで、死角を最小限に抑えた効率的な空間監視が可能です。

4周波切替機能による通信信頼性の向上

送信周波数をF1〜F4の4通りから選択可能です。無線機器が密集する環境や、複数のセンサーを隣接して設置する場合でも、電波混信による通信エラーのリスクを最小限に抑えます。

4段階の検知感度・カウント回数設定

設置環境の温度変化に合わせて、感度を60%〜120%の4段階で調整可能。さらに、検知動作を何回繰り返した際に発報するか（1〜4回）を任意に設定でき、誤動作の防止に貢献します。※RL型は初期値2回設定となります。

電池消耗を抑える規制送信機能

人の出入りが激しい場所での運用を考慮し、一度送信した後の休止時間を10秒・2分・5分・15分から選択できます。無駄な送信を抑制することで、電池の寿命を最大限に引き出します。

4つの異常報知機能による自己診断

定期送信（死活監視）、タンパー報知（いたずら防止）、電池切れ報知、機器異常報知の4項目をリアルタイムで監視。異常発生時には速やかに受信機へ通知するため、システムダウンを未然に防ぎます。

約8年の長期運用が可能な長寿命設計

付属の専用リチウム電池を使用した場合、1日100回送信の過酷な環境下でも約8年間の運用が可能です。メンテナンスコストの削減に大きく寄与します。

施工性を高めるテストモード機能

設置後の約5分間は自動的にテストモードとなり、歩行テストに合わせて表示灯が点灯し、信号をリアルタイム送信します。エリア調整や電波到達の確認を効率的に行えます。

    選定時に評価したい強み
    信頼性： 4周波切替により他機器との混信を防止できる。
保守性： 8年の長寿命と、多彩な異常報知機能で管理が容易。
調整力： 感度とカウント回数の組み合わせで、現場環境に最適化可能。
デザイン： 空間を引き締めるブラックカラーを採用。



施工・設置ガイド

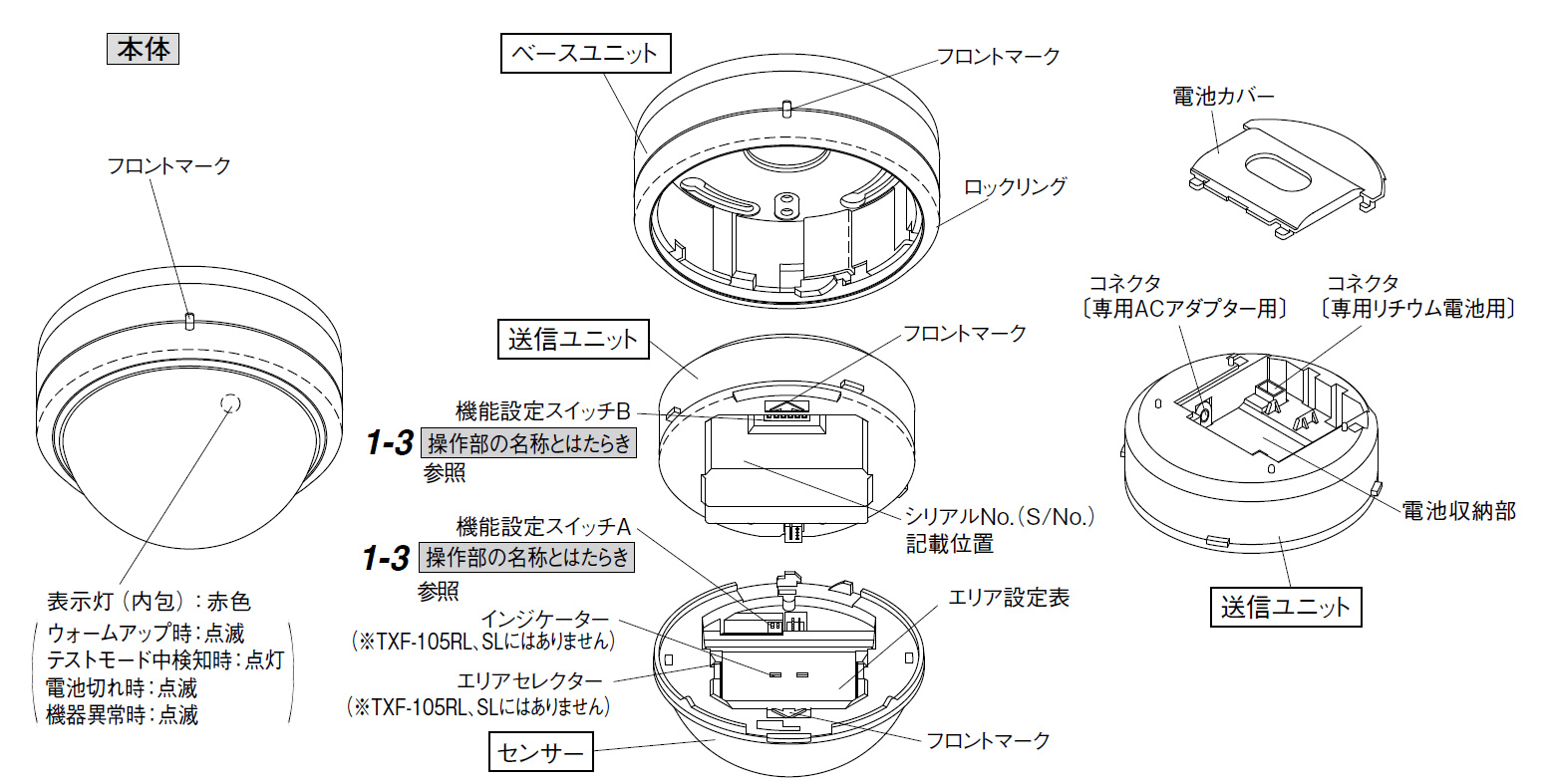

本機は天井面への設置を基本としています。付属のタッピングネジでベースを固定し、ユニットを装着するだけのシンプル設計です。石膏ボード等への設置には専用のアンカーを併用してください。

確認項目	この製品での考え方
設置高さとエリア	設置高さにより最大直径が変動します（仕様書参照）。
温度変化の影響	エアコンの吹き出し口の直近は避け、感度設定で調整してください。
受信機との距離	見通し約100mですが、壁や金属障害物により短縮されます。
周波数設定	従来型受信機（4周波非対応）と使う場合は「F1」固定となります。

LED表示の状態

状態	LED表示（赤色）
ウォームアップ	約1秒に1回点滅（約1分間継続）
テストモード/検知	人体検知に連動してワンショット点灯
電池切れ / 機器異常	約5秒に1回点滅（異常継続中）

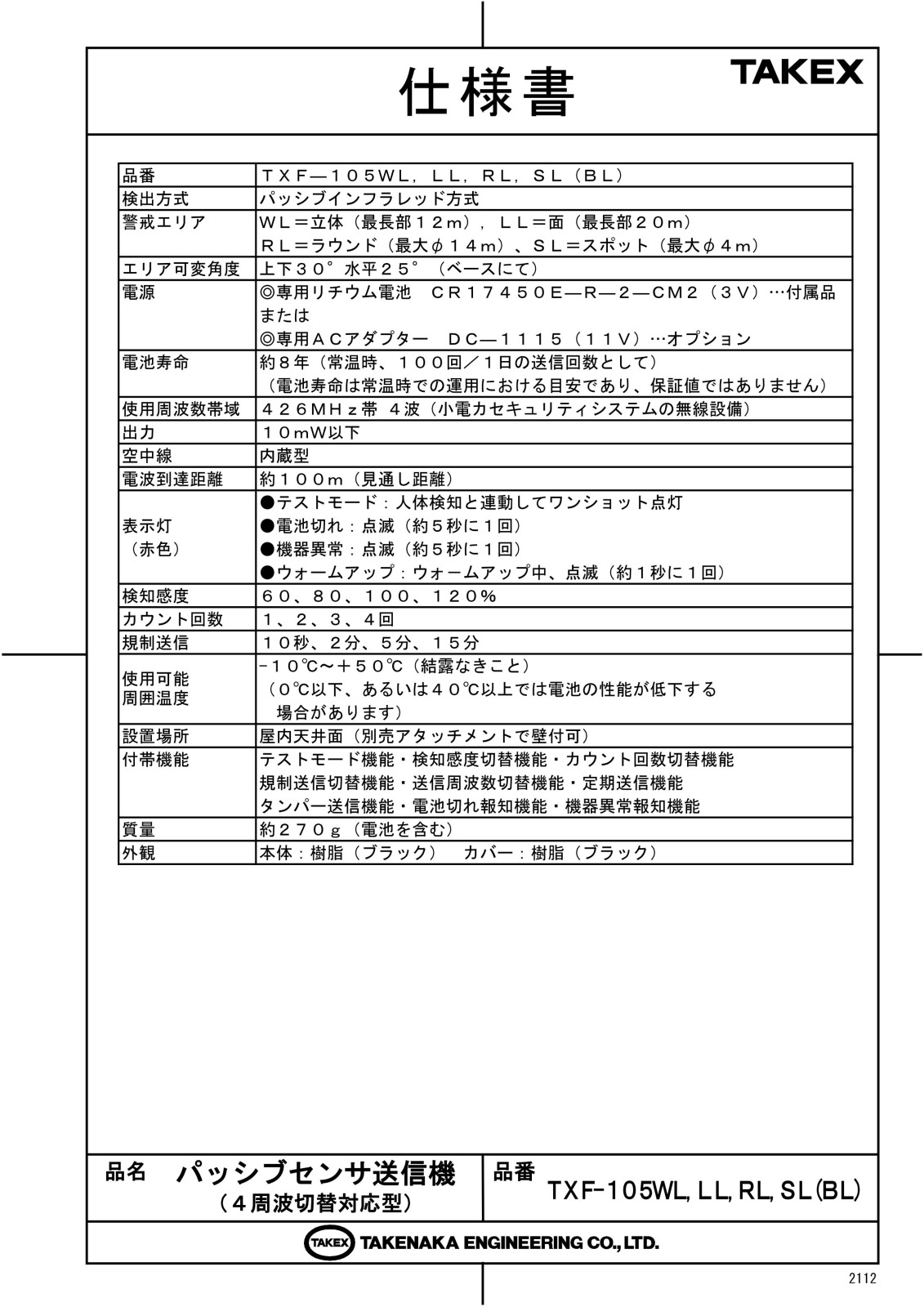

製品仕様

項目	内容
品番	TXF-105RL(BL)
検出方式	パッシブインフラレッド方式
警戒エリア	ラウンド（最大φ14m）
エリア可変角度	上下 30° 水平 25°（ベースにて）
電源	専用リチウム電池 CR17450E-R-2-CM2 (3V) 付属品または専用ACアダプター DC-1115 (11V) オプション
電池寿命	約8年（常温時、100回／1日の送信回数として）
使用周波数帯域	426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力	10mW 以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
表示灯（赤色）	テストモード：連動点灯 / 電池切れ・機器異常：5秒に1回点滅 / ウォームアップ：1秒に1回点滅
検知感度	60、80、100、120％
カウント回数	1、2、3、4 回
規制送信	10秒、2分、5分、15分
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントで壁付可）
付帯機能	テストモード、検知感度切替、カウント回数切替、規制送信切替、送信周波数切替、定期送信、タンパー送信、電池切れ報知、機器異常報知
質量	約270g（電池を含む）
外観	本体：樹脂（ブラック）　カバー：樹脂（ブラック）

FAQ

Q：市販のアルカリ電池は使用できますか？ A：使用できません。付属の専用リチウム電池（CR17450E-R-2-CM2）または専用ACアダプター（DC-1115）をご使用ください。

Q：屋外に設置することは可能ですか？ A：本製品は屋内専用です。雨や湿気のある場所、屋外での使用は故障や火災の原因となるため避けてください。

Q：電池寿命はどのくらいですか？ A：常温環境下で、1日100回の送信動作を行った場合、目安として約8年間の運用が可能です。

Q：4周波切替機能とは何ですか？ A：無線の周波数をF1〜F4から選択できる機能です。近隣のワイヤレス機器との電波干渉を防ぎ、安定した通信を実現します。

Q：テストモードはいつ終了しますか？ A：電源投入後のウォームアップ完了から約5分間で自動的に終了し、通常モードへ移行します。

Q：通常モードでは検知してもLEDが光りませんが故障ですか？ A：故障ではありません。通常モードでは、電池の消耗を抑えるために表示灯（LED）は点灯しない仕様となっています。

Q：規制送信時間は何のために設定するのですか？ A：人通りが多い場所で、検知のたびに何度も送信して電池が消耗するのを防ぐためです。環境に合わせて10秒から15分の間で設定してください。

Q：検知感度の調整はどのように行いますか？ A：送信ユニット内部の機能設定スイッチを切り替えることで、60%〜120%の範囲で4段階の調整が可能です。

Q：LEDが5秒に1回点滅しています。どういう意味ですか？ A：電池切れ報知、または機器の内部異常が発生しているサインです。電池を新品に交換しても改善しない場合は、点検を依頼してください。

Q：遮蔽物があっても検知しますか？ A：パッシブセンサーは遠赤外線の変化を捉えるため、ガラスやパーテーションなどの遮蔽物があると、その奥は検知できません。

パッシブセンサ送信機 ラウンド警戒 4周波切替対応型(ラウンド警戒) [TXF-105RL(BL)]
