TAKEX（竹中エンジニアリング）人感センサーパッシブインフラレッド方式ヘルスケア・介護向け屋内用

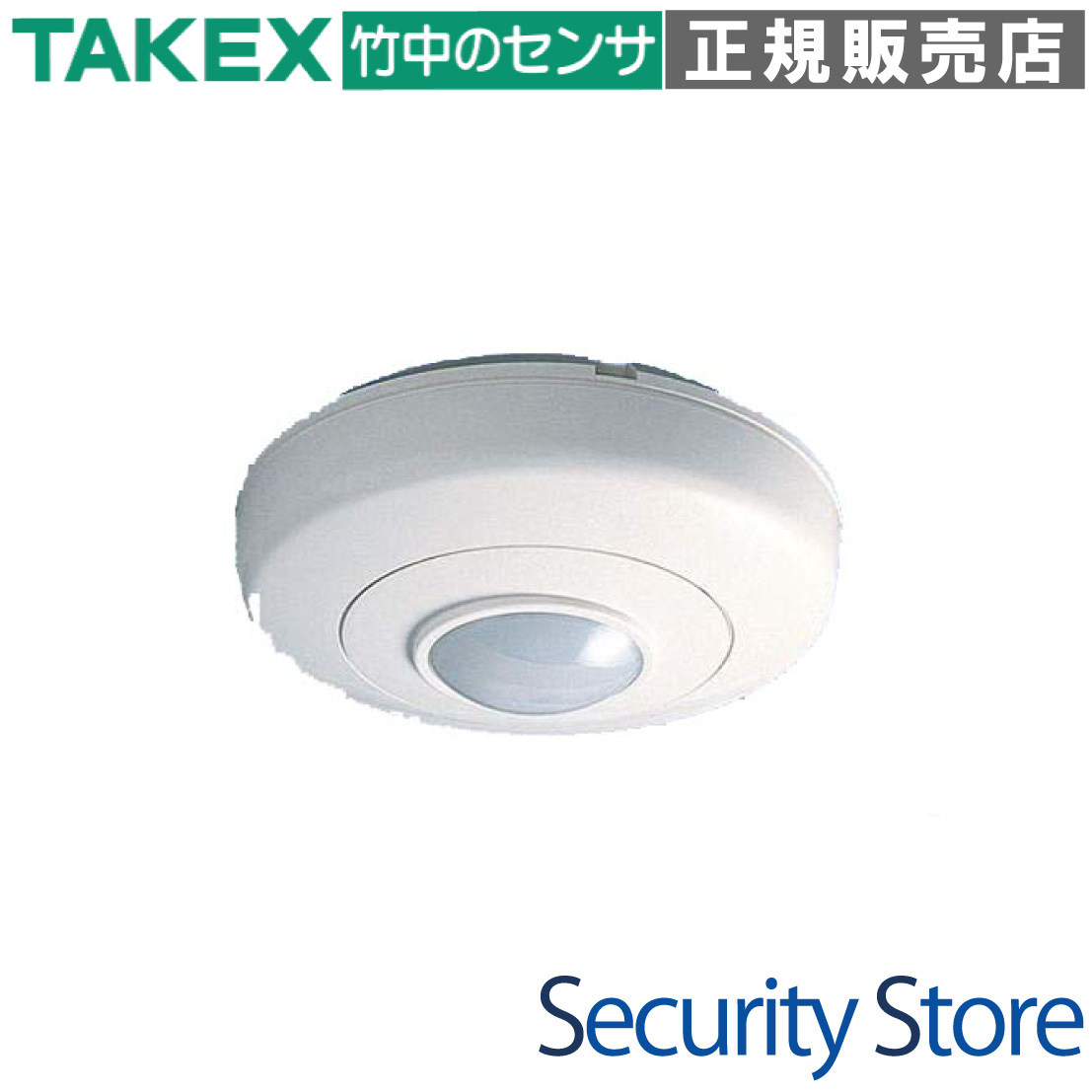

HM-370 人の動きセンサー

生活安心報知システムや徘徊お知らせシステムに最適な、高精度パッシブインフラレッド（PIR）方式の人の動きセンサーです。

コンパクトな薄型デザインでヘルスケア施設や高齢者住宅に自然に調和し、人の動きを確実に捉えます。独自の光学設計とレンズ選択により、居室から廊下まで幅広い環境の安否確認・動線把握を支える信頼性の高いBtoB向け製品です。

型番： HM-370
検出方式： パッシブインフラレッド（PIR）方式
主な用途： 生活安心報知、徘徊お知らせシステム（エリア確定用）
設置場所： 屋内の天井面、壁面（1個用スイッチボックス対応）
電源： DC9V〜28V（極性なし）
特記機能： レンズ交換（面型/立体型）、検知メモリー機能搭載

資料ダウンロード

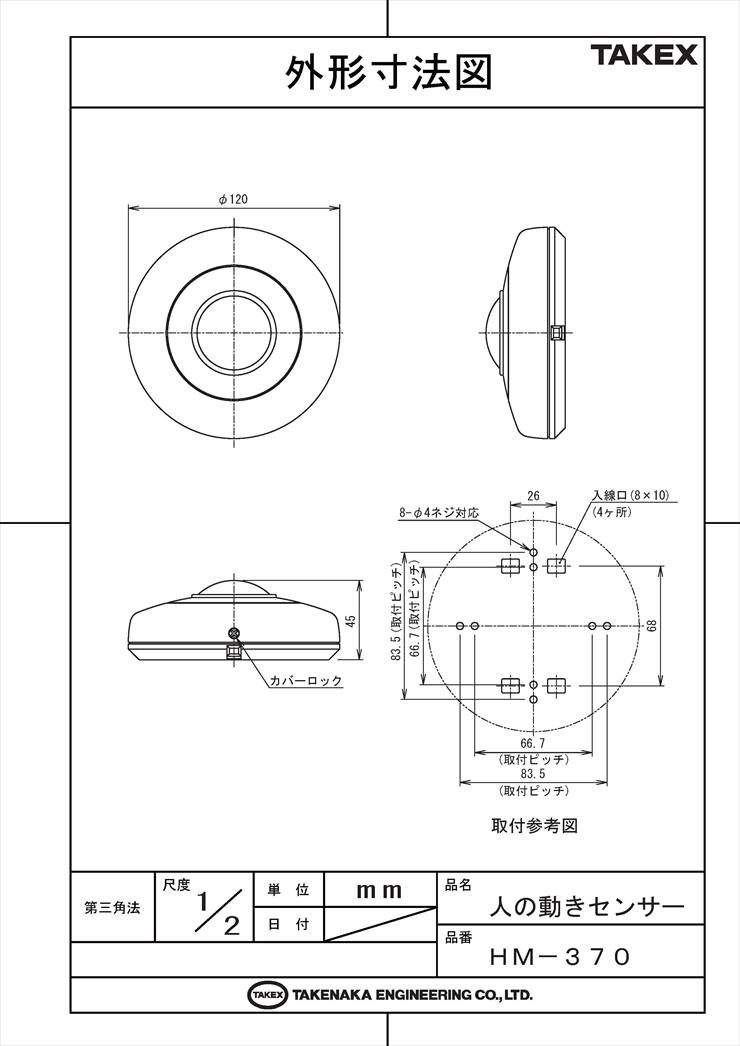

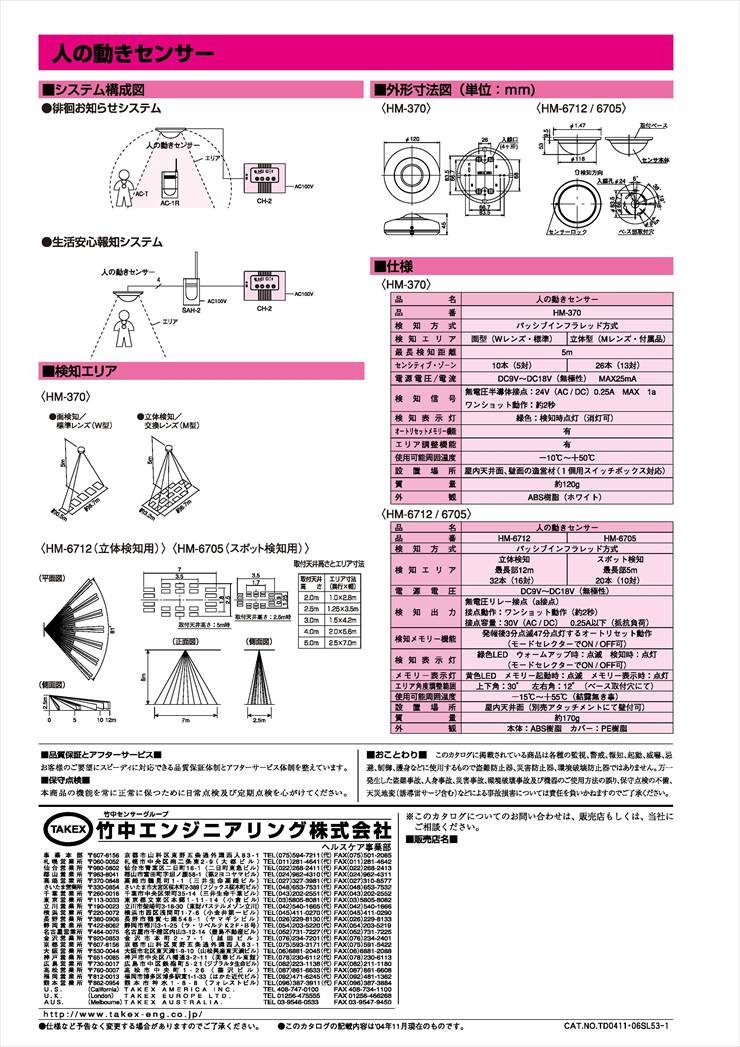

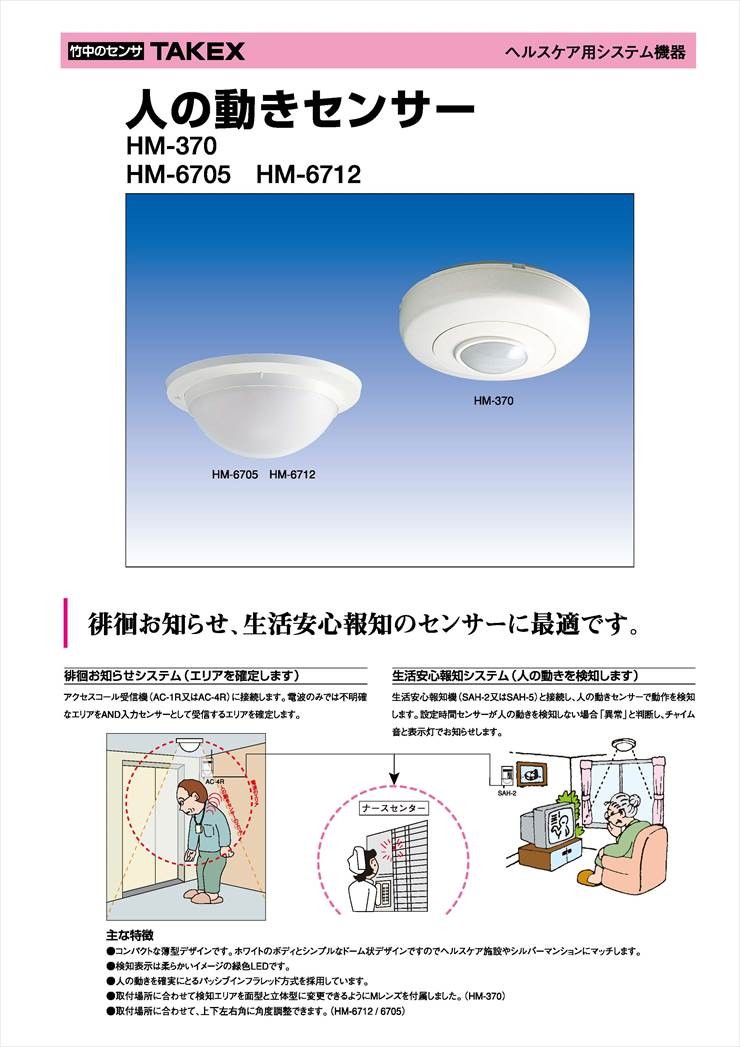

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

高齢者専用住宅での安否確認（生活安心報知）
介護施設での徘徊防止・エリア特定
病院の個室やトイレでの離床・動作検知
機械音がしないため、静穏性が求められる環境

導入前に確認したいポイント

完全に静止している対象は検知できません
ガラス越しやアクリル板越しの検知は不可です
エアコンの吹き出し口付近は避けて設置してください
AC100V直結はできません（DC電源が必要です）

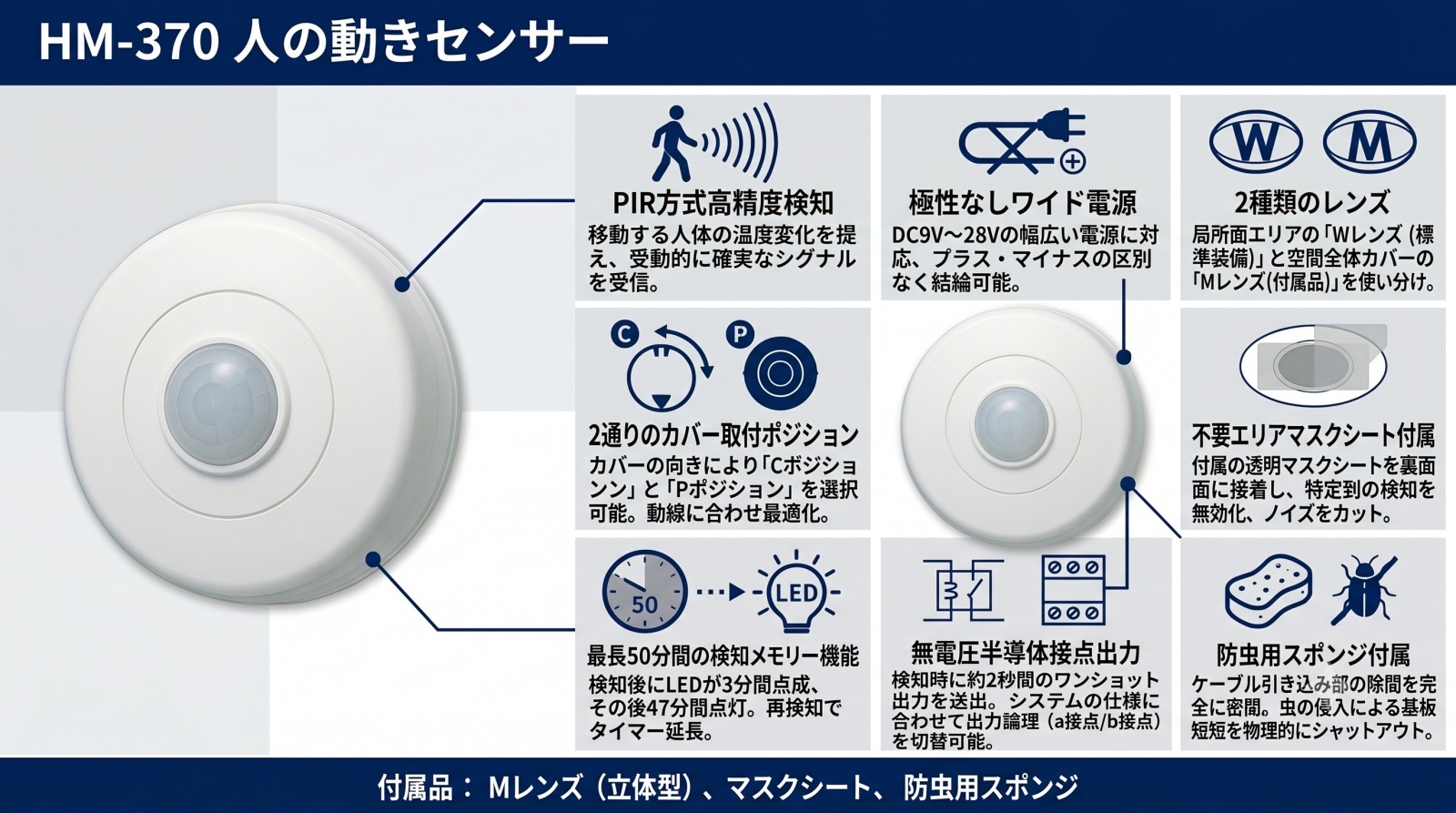

特長

高精度パッシブインフラレッド（PIR）方式を採用

背景環境と人体の放出する遠赤外線エネルギーの差分を検知するPIR方式を採用。電波を照射しない受動型センサーのため、他の電子機器への干渉を抑えつつ、確実な人の動きの把握が可能です。

設置環境に合わせて選べる2種類のレンズを標準構成

出荷時に装着されている「Wレンズ（面型・10本）」に加え、空間全体をカバーする「Mレンズ（立体型・26本）」を付属。トイレや浴室前などの特定ポイントから、居室全体の監視まで、1台で柔軟に対応できます。

動線に最適化できる「Cポジション」「Pポジション」設定

カバーの取り付け向きを変えるだけで、横切り動線に強い「C（クロスポジション）」と、正面からの接近に強い「P（パラレルポジション）」を切り替え可能。設置場所の形状に応じた感度調整が容易です。

発報元を特定できる「検知メモリー機能」

複数のセンサーを設置している環境で、どのセンサーが反応したかを後から視覚的に確認できるメモリー機能を搭載。検知後、LEDが点滅・点灯を繰り返すオートリセット動作により、効率的な見守り運用をサポートします。

施工ミスを軽減する「極性なし電源」と「端子式接続」

DC9V〜28Vの幅広い電源電圧に対応し、かつ電源入力に極性がないため、現場での結線ミスによる基板破損リスクを大幅に低減。施工性に配慮したBtoB設計です。

誤作動を防ぐ徹底した現場対応設計

不要なエリアを物理的にカットできる「マスクシート」の付属や、虫の侵入を防ぐ「防虫用スポンジ」の採用など、実際の現場で発生しがちなトラブル要因を設計段階から排除しています。

ヘルスケア施設に溶け込む薄型・ドームデザイン

ホワイトを基調としたシンプルな意匠により、居室のデザインを損なうことなく設置可能。検知表示も目に優しい緑色LEDを採用しており、居住者の心理的負担を軽減します。

    選定時に評価したい強み
    高信頼の検知ロジック： 温度差を的確に捉え、失報・誤報を最小限に抑制
柔軟なエリア調整： レンズ交換と基板スライド調整（最大12°）の組み合わせが可能
充実の保守機能： メモリー機能により過去の検知履歴を現場で確認可能
安定した供給と品質： 国内メーカーならではの堅牢な設計と技術マニュアルの完備



施工・設置ガイド

HM-370は最大3.0mの高さまで設置可能です。壁面への設置だけでなく、1個用スイッチボックスへの取り付けにも対応しています。施工時は付属の防虫スポンジを必ず使用し、配線口からの虫の侵入を遮断してください。

設置・設定項目	詳細と注意点
ウォームアップ時間	電源投入後、約1分間はLEDが点滅し待機状態となります。この間は検知出力されません。
ポジション設定	横切る動きが多い場合は「C」、センサーに向かう動きが多い場合は「P」にカバーをセットしてください。
接点出力切替	内部DIPスイッチ3により、a接点（メイク）とb接点（ブレイク）を瞬時に切り替え可能です。
エリアマスキング	窓際やエアコンの風が当たる箇所は、付属のマスクシートで特定の検知ゾーンを無効化してください。

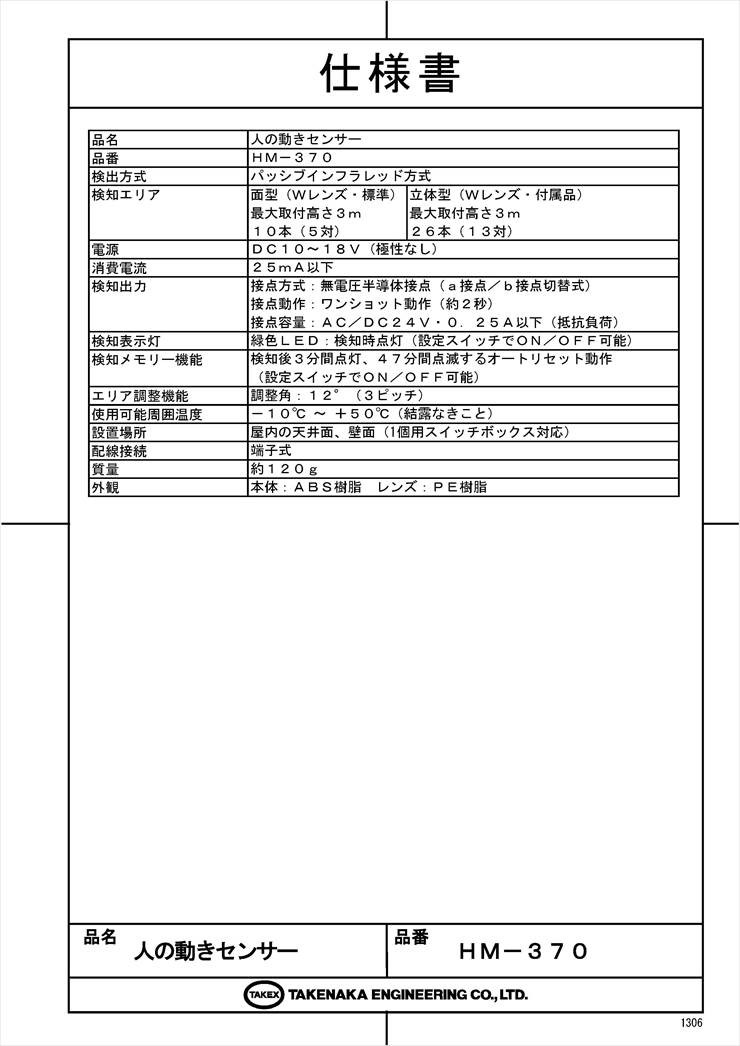

製品仕様

項目	内容
品名 / 品番	人の動きセンサー / HM-370
検出方式	パッシブインフラレッド方式

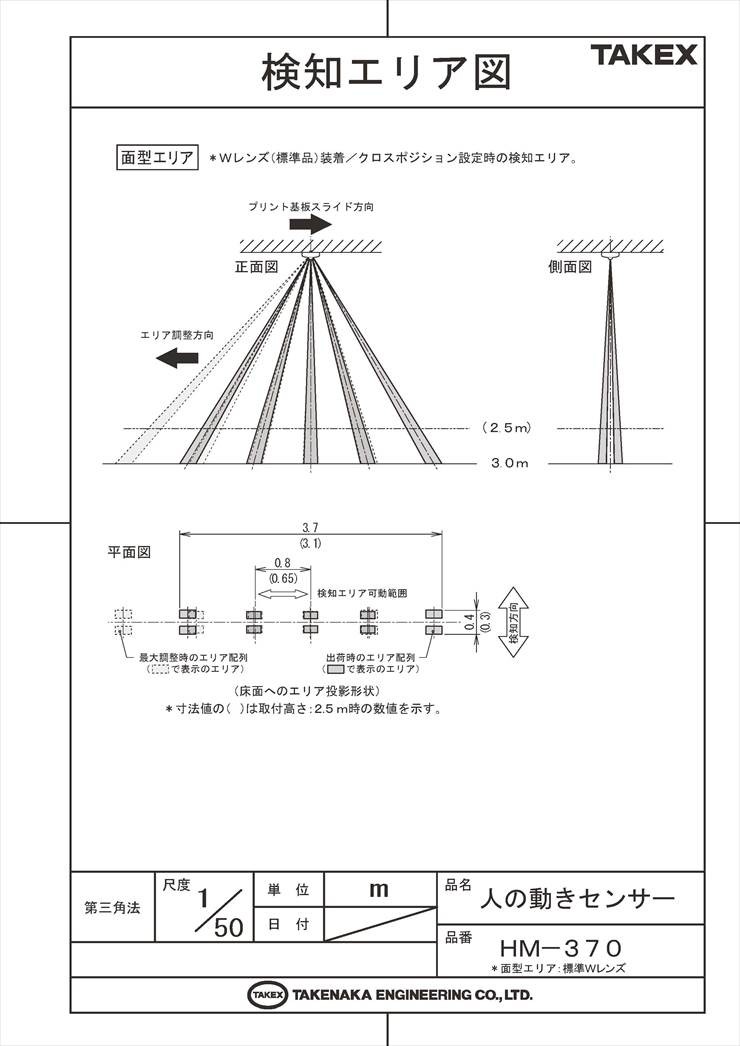

検知エリア（Wレンズ・標準）	面型：最大取付高さ3m、10本（5対）

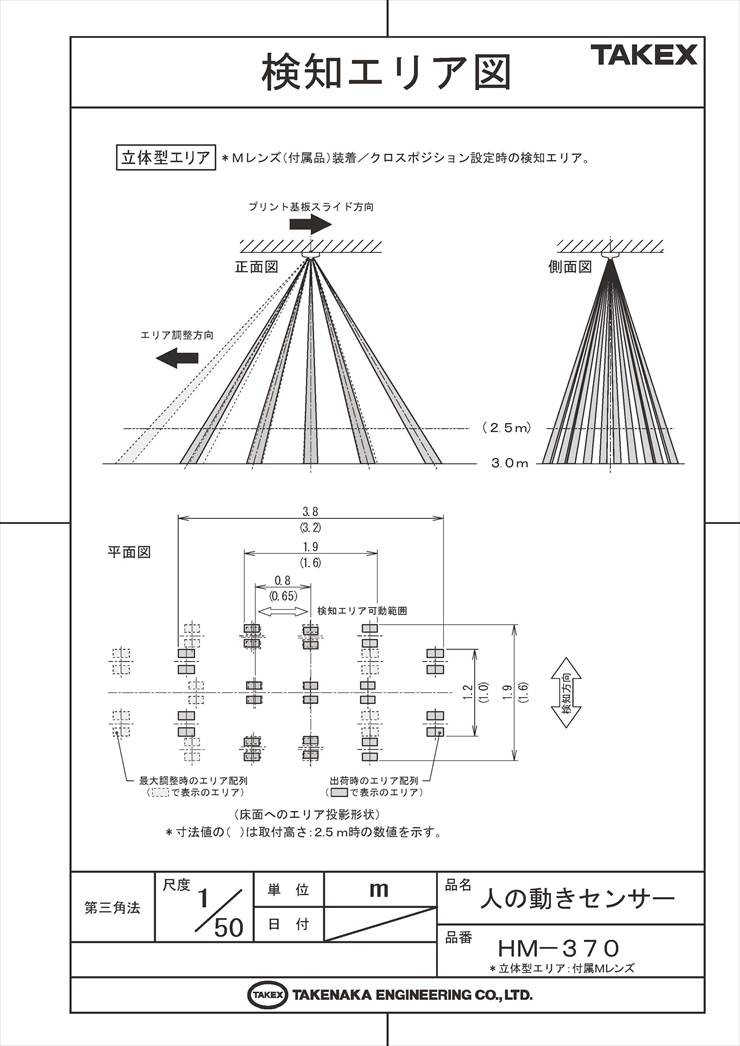

検知エリア（Mレンズ・付属品）	立体型：最大取付高さ3m、26本（13対）
電源電圧	DC9V 〜 28V （極性なし）
消費電流	15mA以下
検知出力	無電圧半導体接点（a接点 / b接点切替式）接点動作：ワンショット動作（約2秒）接点容量：AC/DC 24V 0.25A以下（抵抗負荷）
検知表示灯	緑色LED：検知時点灯（設定スイッチでON/OFF可能）
検知メモリー機能	検知後3分間点滅、その後47分間点灯するオートリセット動作（DIPスイッチ切替）
エリア調整機能	プリント基板スライド方式：最大12°（3ピッチ調整）
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内の天井面、壁面（1個用スイッチボックス対応）
配線接続	端子式
質量	約120g
外観	本体：樹脂（白）
外形寸法	W91 × H120 × D26 mm

FAQ

Q：DC電源の極性はありますか？ A：いいえ、極性なしの無極性電源入力に対応しています。プラス・マイナスを気にせず接続可能です。

Q：ガラス越しに人を検知することはできますか？ A：できません。遠赤外線エネルギーはガラスを透過しないため、ガラス越しの動きには反応しません。

Q：ペットが動いた場合、反応してしまいますか？ A：はい、温度差のある動体であればペットも検知します。エリア調整ネジで角度を上げ、床面付近を検知対象から外すなどの調整を行ってください。

Q：LEDがずっと点滅していますが故障でしょうか？ A：電源投入直後の約1分間はウォームアップ中のため点滅します。また、メモリー機能がONの場合は検知後一定時間点滅・点灯を継続します。

Q：a接点とb接点の切り替えは可能ですか？ A：はい、本体内部のDIPスイッチ3番で簡単に切り替えることができます。

Q：最大何メートルまで設置可能ですか？ A：取付高さの限界は3.0mです。それ以上の高さに設置すると、検知感度が低下したりエリアが不足したりする恐れがあります。

Q：夏場に検知しにくくなるのはなぜですか？ A：PIR方式は周囲温度と体温の「差」を検知します。夏場に室温が30℃を超え体温に近づくと、エネルギー差が小さくなり検知しにくくなる特性があります。

Q：メモリー機能はどのような時に使いますか？ A：複数の部屋に設置した際、管理者が巡回時に「どの部屋でセンサーが反応したか」を一目で確認するために使用します。

Q：AC100Vのコンセントから電源を取れますか？ A：直接は取れません。DC9V〜28Vを出力するACアダプターや電源ユニットが別途必要です。

Q：防虫スポンジは必ず使う必要がありますか？ A：はい。配線穴から虫が入り基板をショートさせたり、センサーの窓を塞いだりすることを防ぐため、必ず装着してください。
