商品詳細

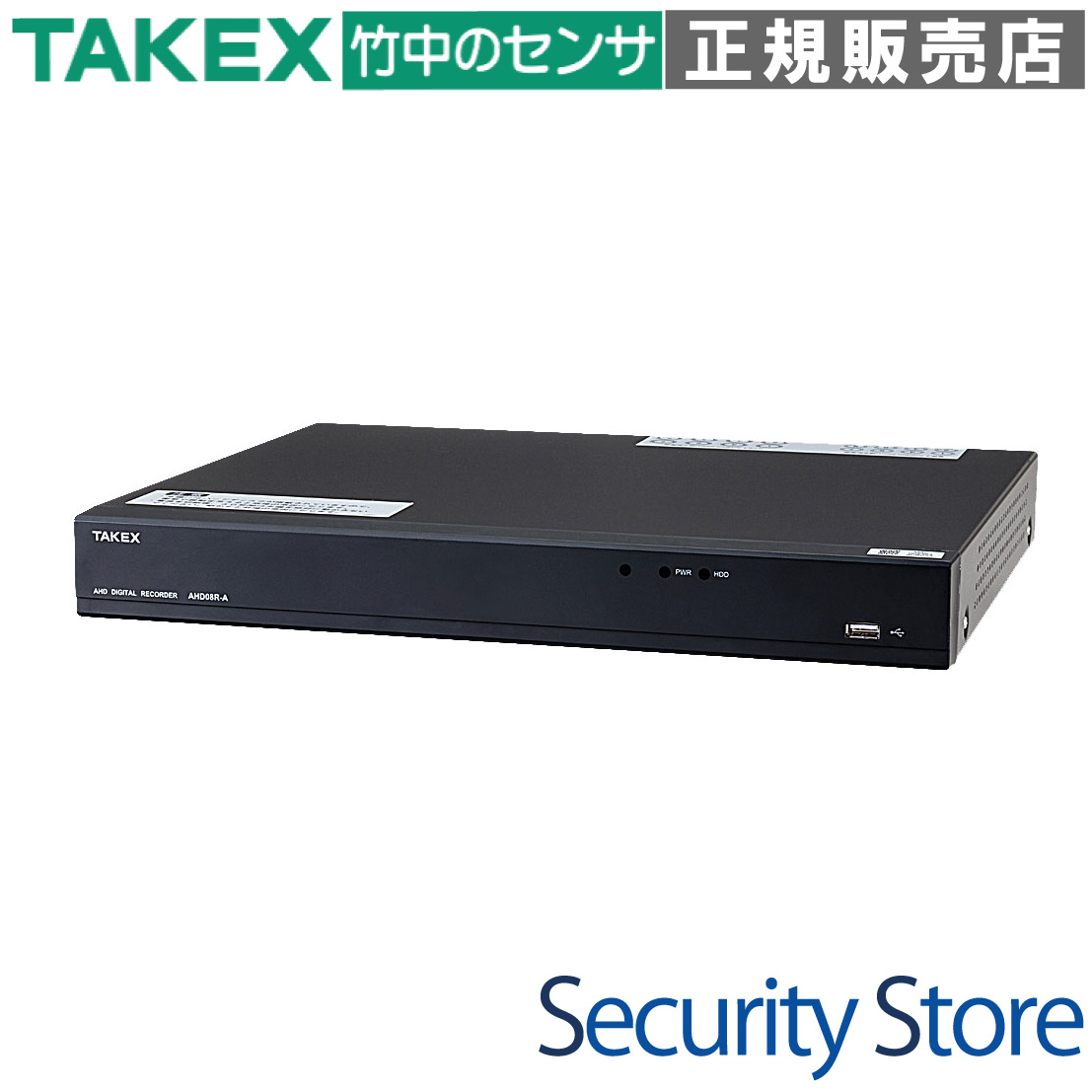

TAKEX（竹中エンジニアリング）デジタルレコーダー 8チャンネル H.265対応 AHD/IPハイブリッド

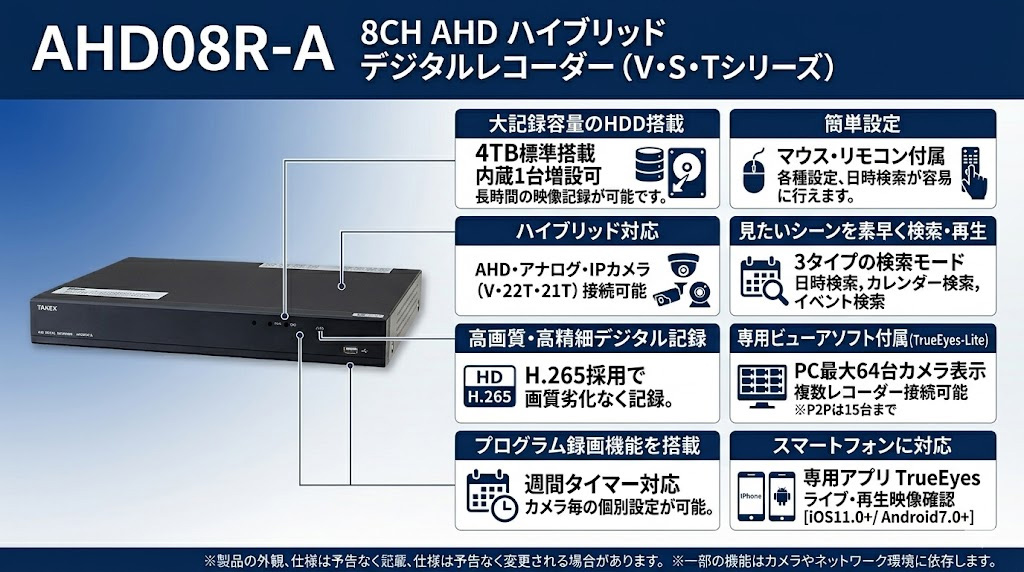

AHD08R-A 8CH AHD ハイブリッドデジタルレコーダー

既存のアナログ資産を活かしつつフルHD監視を導入できる、AHD・アナログ・IPカメラ対応のトリプルハイブリッド・デジタルレコーダーです。最新のH.265圧縮方式を採用し、長時間かつ高画質な録画を実現。法人向けの強固なセキュリティシステム構築に最適です。

型番： AHD08R-A
製品カテゴリ： 8チャンネルデジタルビデオレコーダー
圧縮方式： H.265 / H.264 ハイブリッド
標準HDD： 4TB（最大2台まで増設可能）
対応入力： AHD / CVBS / IPカメラ（TAKEX製専用）
ネットワーク： P2P / DDNS 遠隔監視対応

資料ダウンロード

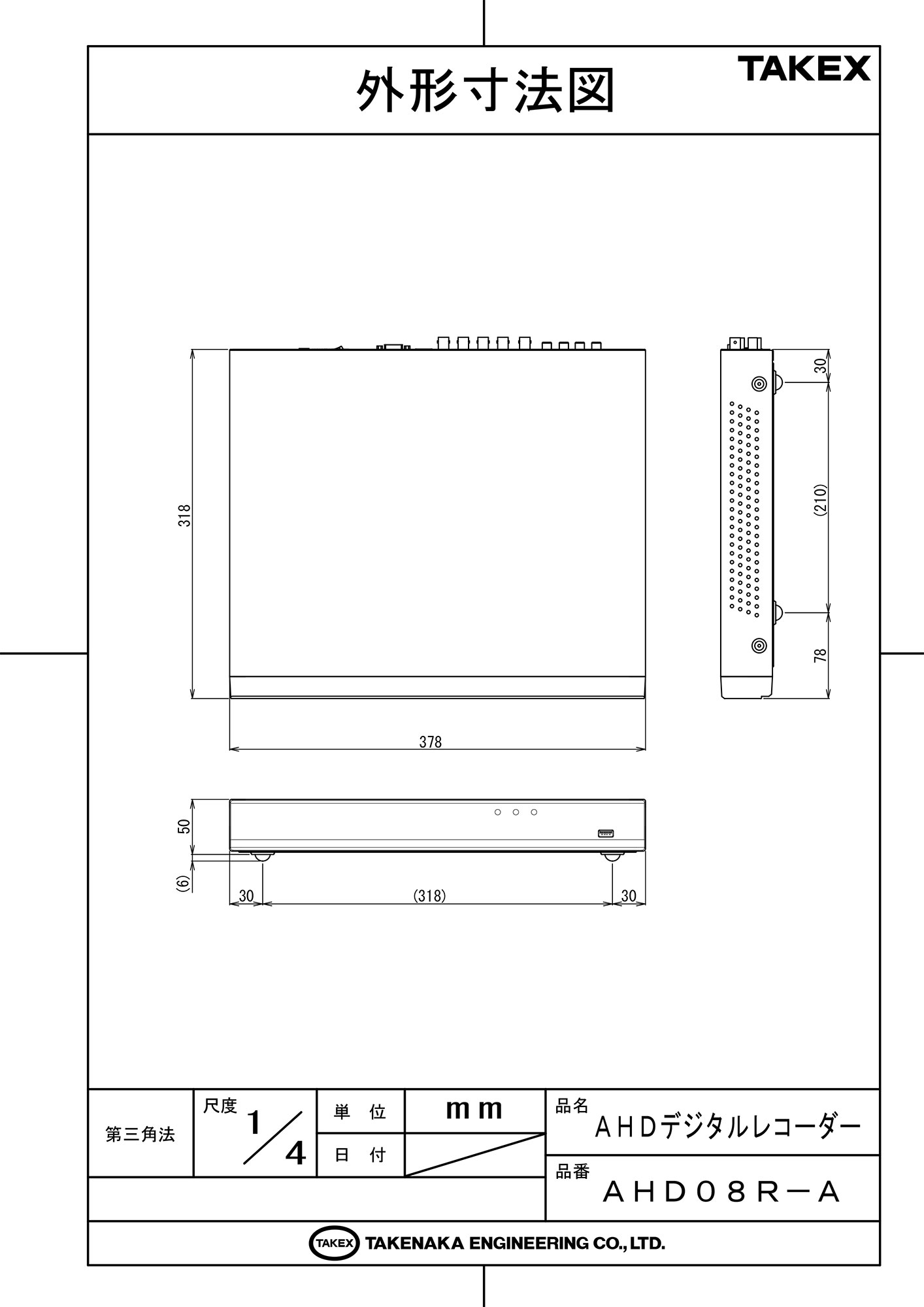

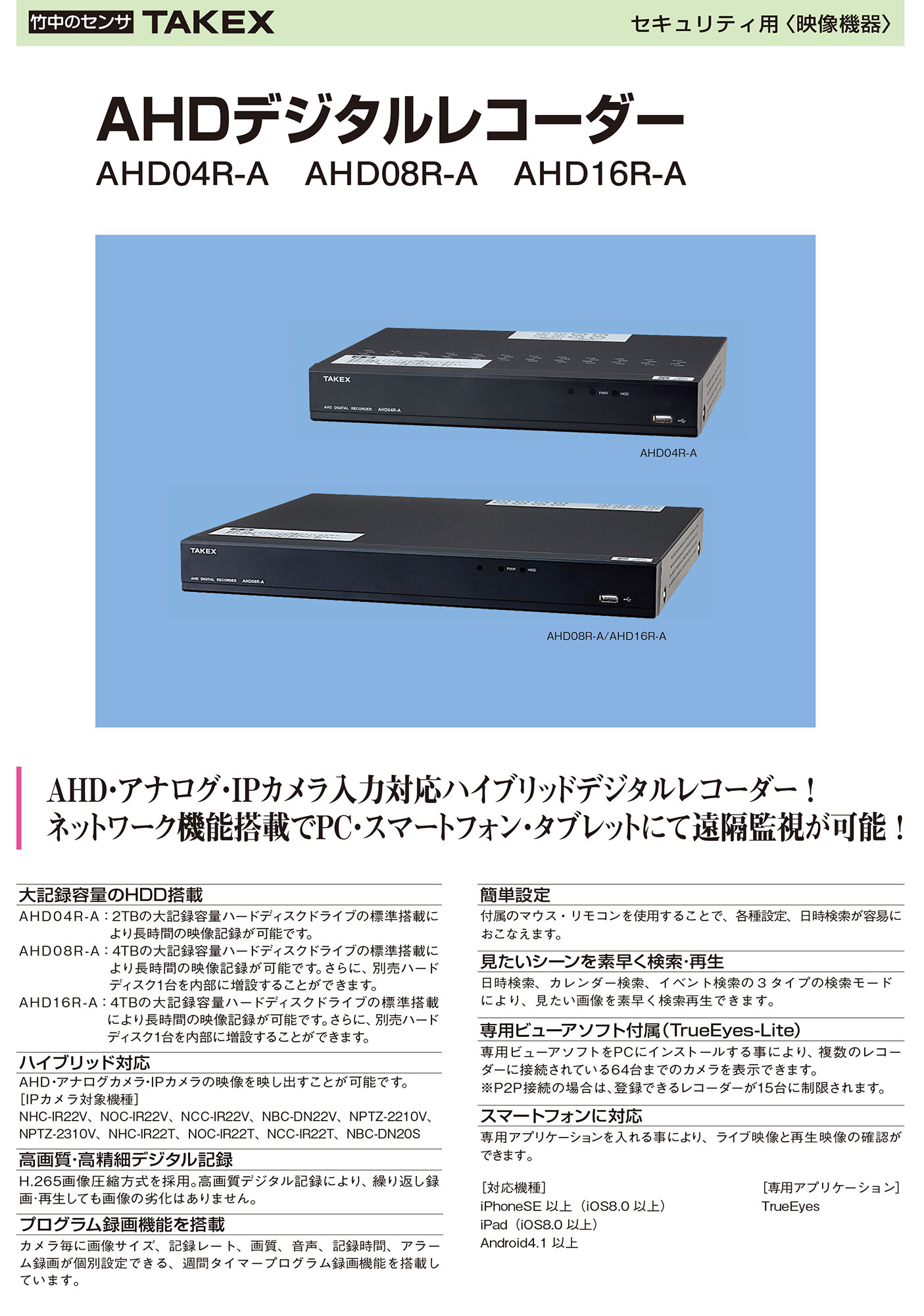

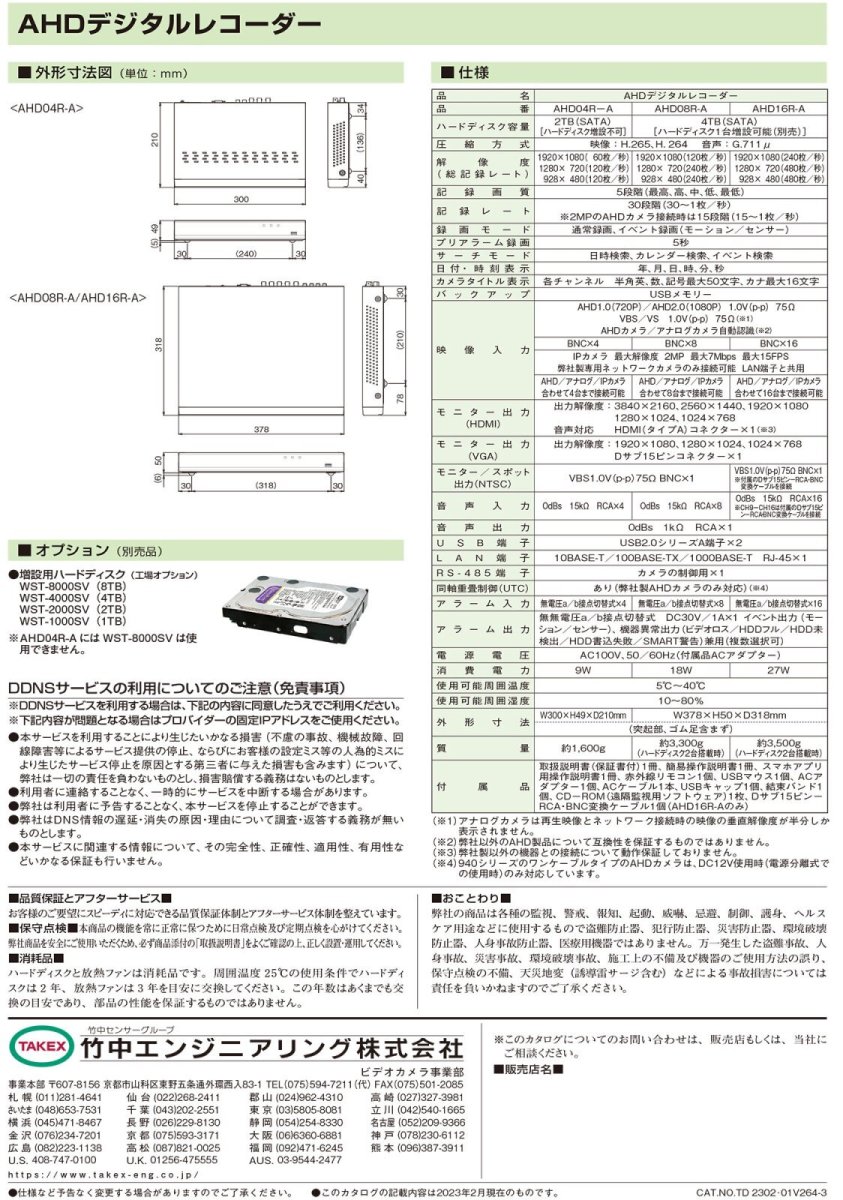

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

既設のアナログカメラを継続利用したい現場
高精細なフルHD画質での証拠記録が必要な施設
ネットワーク経由で複数拠点を一括監視したいオフィス
長期録画が求められる物流倉庫や店舗

導入前に確認したいポイント

1080Pカメラ接続時の最大レートは15fpsです
IPカメラはTAKEX製専用モデルのみ対応しています
HDMI解像度設定によりVGA出力が制限される場合があります
設置場所は5℃〜40℃の範囲内を確保してください

特長

AHD・アナログ・IPカメラ対応のハイブリッド入力

AHD 1.0/2.0の高画質映像、従来のアナログカメラ、そしてTAKEX製専用ネットワークカメラを柔軟に組み合わせて最大8台まで接続可能です。各チャンネルで入力を自動認識するため、既存システムの段階的なアップグレードにも最適です。

高効率H.265ビデオコーディングの採用

従来のH.264方式と比較し、大幅に圧縮効率を向上させたH.265コーデックを採用。高画質な映像を維持しながらストレージ消費とネットワーク帯域を抑えることができ、より長期間の録画保持が可能になりました。

大容量4TB HDD標準搭載と拡張性

標準で4TBのハードディスクを内蔵しており、購入後すぐに長時間の録画を開始できます。さらに別売のハードディスクを内部に1台増設することが可能な設計となっており、さらなる記録容量の拡張にも対応します。

UTC（同軸重畳制御）による施工性の向上

映像用同軸ケーブルを通じてカメラのOSDメニューやPTZ動作を制御できるUTC機能を搭載しています。別途制御用のRS-485配線を敷設する必要がなく、施工工数の削減とシンプルなシステム構成を実現します。

多様な検索モードで見たいシーンを素早く再生

「日時検索」「カレンダー検索」「イベント検索」の3つの検索モードを搭載。膨大な録画データの中から、必要なイベント発生時の映像を迅速に見つけ出し、証拠確認の効率を最大化します。

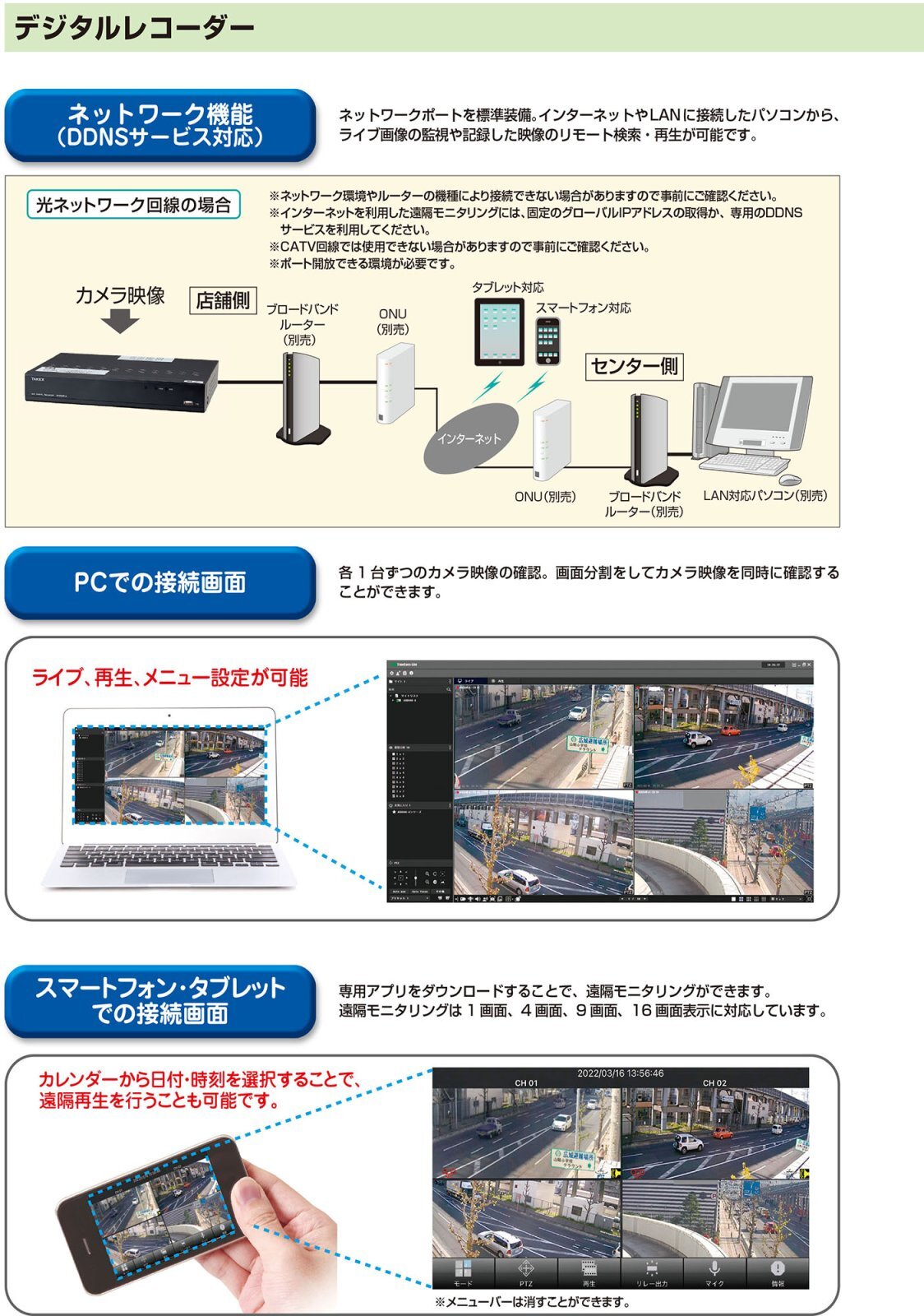

充実の遠隔監視ソリューション

専用ビューアソフト「TrueEyes-Lite」や、スマートフォン・タブレット向けアプリにより、外出先や本部からリアルタイムに状況を確認可能です。P2P接続対応により、複雑なルーター設定なしでの運用も可能です。

自己診断機能（Watchdog / S.M.A.R.T.）

システムのハングアップを自動検知して再起動するWatchdog機能や、HDDの寿命・物理障害を予兆検知するS.M.A.R.T.解析機能を搭載。24時間365日の安定稼働をサポートします。

プライバシーを保護するマスキング機能

隣接する民家の窓や、暗証番号入力キーパッドなど、録画したくない領域を最大4箇所まで黒塗りで隠すプライバシーマスク機能を搭載。録画データに直接焼き込まれるため、セキュアな運用が可能です。

    選定時に評価したい強み
    互換性の広さ： AHDカメラ、アナログカメラを混在して一元管理が可能。
ストレージ効率： H.265採用により4TB HDDで圧倒的な長時間録画。
メンテナンス性： S.M.A.R.T.機能によりHDDの致命的故障を未然に察知。
4K出力対応： HDMI出力は最大3840×2160に対応し、高精細表示が可能。



LED表示とインターフェース仕様

名称	挙動 / 仕様	内容・意味
PWR LED (緑)	点灯	正常通電。システムが稼働しています。
HDD LED (赤)	点滅	HDDへの書き込み・読み込みアクセス中。正常録画状態。
VIDEO INPUT	BNC端子 × 8	AHD 1.0/2.0 / CVBS 自動認識入力。
HDMI出力	最大 4K (3840×2160)	高画質モニターへの映像・音声出力。

配線・端子仕様 (コントロール端子台)

ピン	機能	詳細仕様
1〜8	SENSOR IN 1〜8	無電圧a/b接点切替。外部センサーとの連携用。
9	SENSOR IN G	センサー入力用共通グランド。
10〜11	ALARM OUT	無電圧a/b接点出力 (DC30V/1A以下)。
12〜13	RS485 (+/-)	PTZカメラ制御用通信端子。

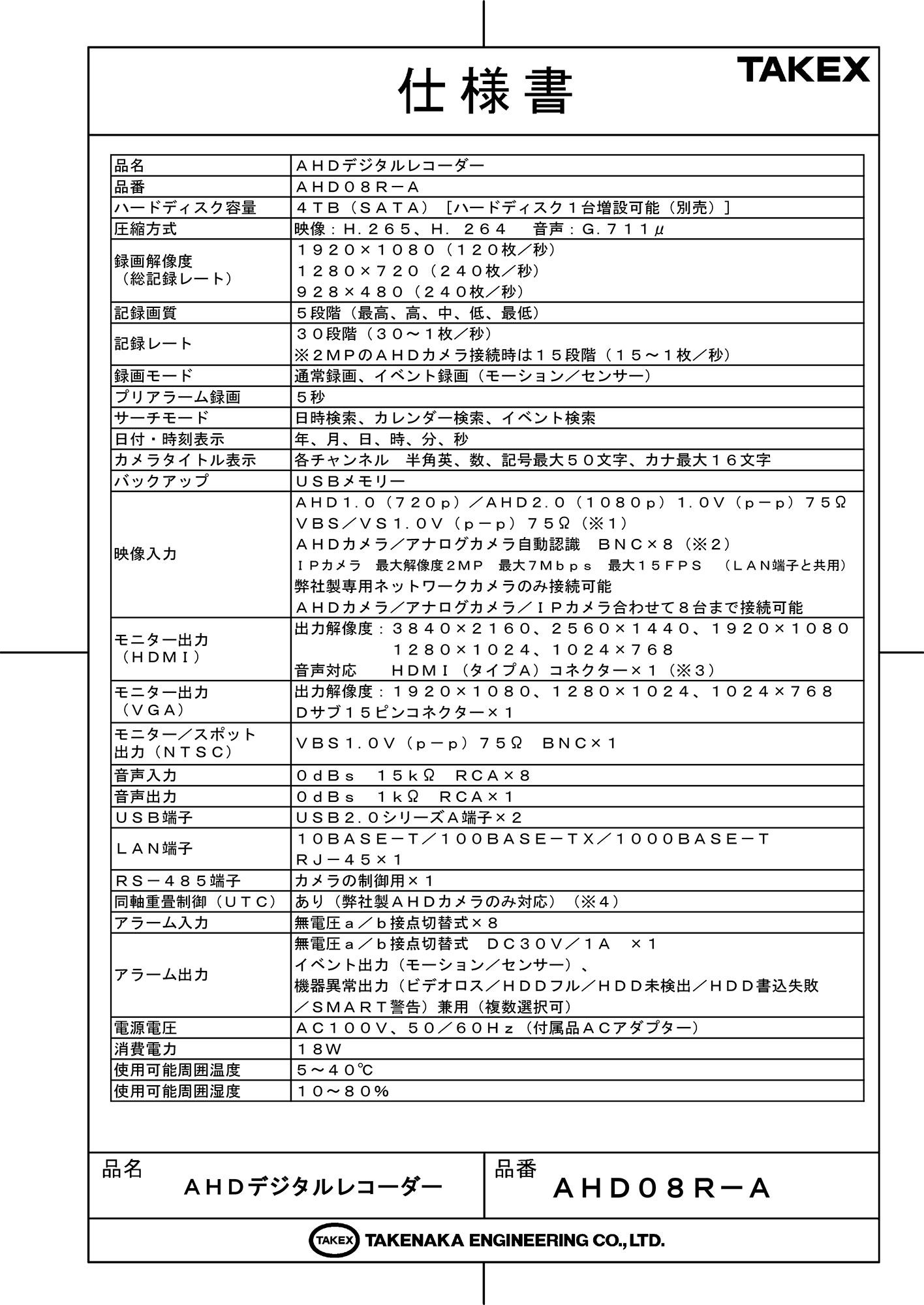

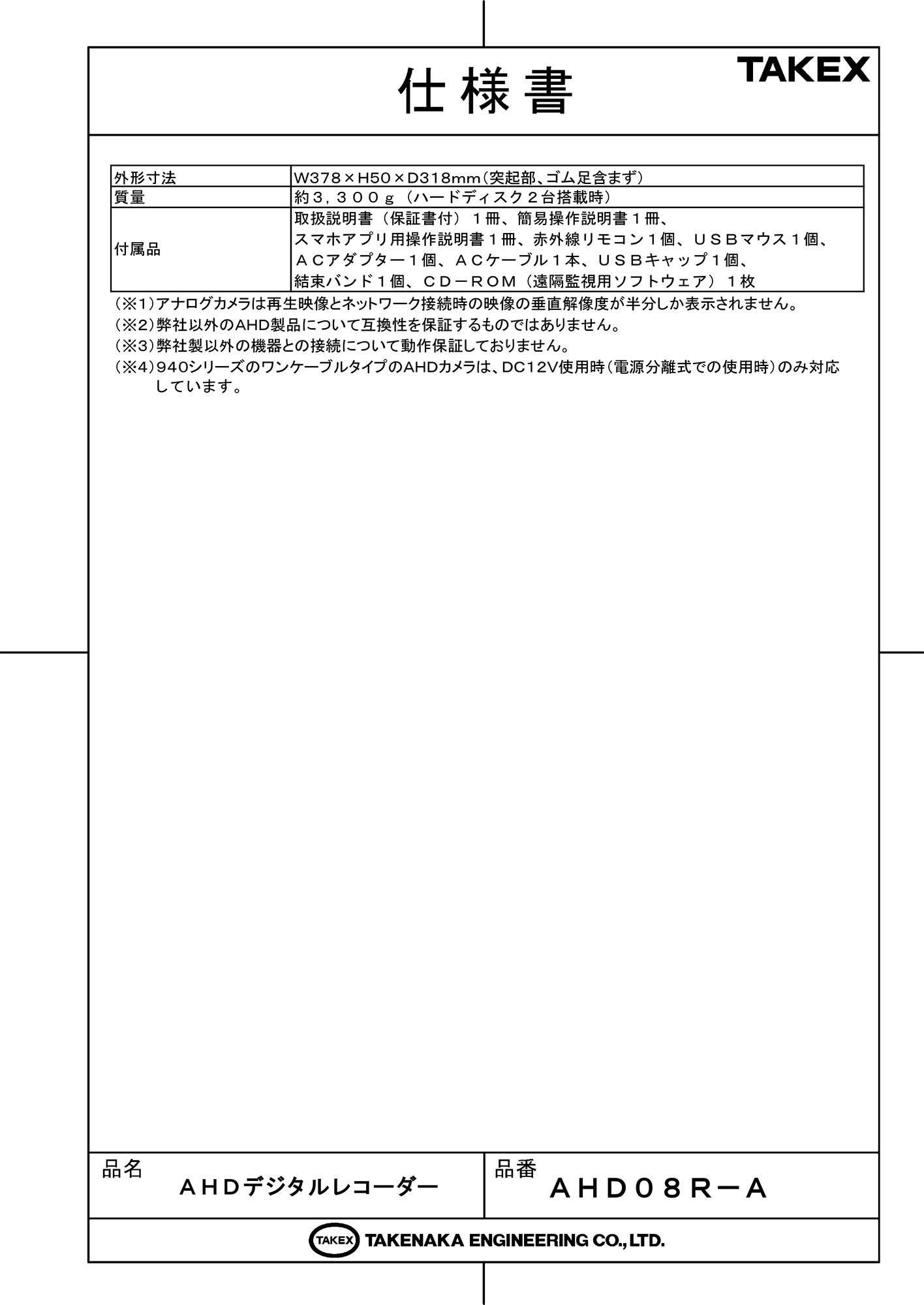

製品仕様

項目	内容
品名 / 品番	AHDデジタルレコーダー / AHD08R-A
ハードディスク容量	4TB（SATA）［ハードディスク1台増設可能（別売）］
圧縮方式	映像：H.265、H.264　音声：G.711μ
録画解像度（総レート）	1920×1080（120枚／秒） 1280×720（240枚／秒） 928×480（240枚／秒）
記録画質	5段階（最高、高、中、低、最低）
記録レート	30段階（30〜1枚／秒） ※2MP接続時は15段階（15〜1枚／秒）
録画モード	通常録画、イベント録画（モーション／センサー）
プリアラーム録画	5秒
映像入力	AHD1.0/2.0 (BNC×8)、CVBS、IPカメラ（TAKEX製最大2MP/8台まで合計）
モニター出力	HDMI (最大3840×2160)、VGA (最大1920×1080)、CVBS×1
音声入出力	入力：RCA×8、出力：RCA×1
アラーム入出力	入力：無電圧a/b接点×8、出力：無電圧a/b接点(DC30V/1A)×1
通信 / USB	LAN (10/100/1000BASE-T)、RS-485、USB 2.0×2
電源電圧 / 消費電力	AC100V (付属ACアダプタ) / 18W
使用環境	温度：5〜40℃、湿度：10〜80％（結露なきこと）
外形寸法 / 質量	W378×H50×D318mm / 約3,300g (HDD 2台搭載時)

FAQ

Q：既存のアナログカメラとAHDカメラを混ぜて接続できますか？ A：はい、可能です。本機はAHDとアナログ信号を自動認識するため、混在しての運用に対応しています。

Q：HDDの容量が一杯になったらどうなりますか？ A：標準設定では「上書き録画」となり、古いデータから順に消去して最新の映像を保存し続けます。

Q：他社製のAHDカメラは接続可能ですか？ A：規格上は接続できる場合がありますが、映像の乱れやUTC機能の不整合が発生する可能性があるため、TAKEX製カメラのご利用を推奨しています。

Q：スマートフォンでの監視には何が必要ですか？ A：インターネット環境と、専用のスマホアプリが必要です。P2P接続を利用すれば、複雑なルーターのポート開放設定なしで視聴可能です。

Q：録画データのバックアップはどうすればいいですか？ A：前面または背面のUSB端子にUSBメモリを接続し、必要な時間帯を指定してAVIまたはRMS形式で書き出すことができます。

Q：IPカメラは何台まで接続できますか？ A：AHD/アナログカメラを含めた合計で最大8台までです。ただし、IPカメラはTAKEX製専用モデルに限ります。

Q：4Kモニターに接続できますか？ A：はい、HDMI出力は最大3840×2160(4K)に対応しているため、高精細な大型モニターで監視いただけます。

Q：パスワードを忘れてしまった場合はどうなりますか？ A：セキュリティ保護のため、お客様自身でのリセットは困難です。販売店またはメーカーサポートへお問い合わせください。

Q：音声も録音できますか？ A：はい、RCA入力が8系統ありますので、マイクを接続することで映像と同期した音声録音が可能です。

Q：縦置きでの設置は可能ですか？ A：いいえ、本機は横置き専用です。HDDの寿命や排熱効率に影響するため、必ず平らな場所に設置してください。
