AHDデジタルレコーダー TAKEX 竹中エンジニアリング [AHD404R-B]

AHDデジタルレコーダー TAKEX 竹中エンジニアリング [AHD404R-B]

販売価格: 会員のみ販売

商品詳細

AHDデジタルレコーダー 5MP対応 ハイブリッド/トライブリッド H.265 UTC制御

AHD404R-B AHDデジタルレコーダー

5MP AHDカメラから従来のアナログ、最新のIPカメラまで幅広く対応するハイブリッドデジタルレコーダーです。H.265圧縮方式による効率的な長時間録画と、同軸ケーブル1本でカメラ設定が可能なUTC機能を搭載し、小規模から中規模の監視システムにおいて圧倒的な施工性とコストパフォーマンスを発揮します。

  • 型番： AHD404R-B
  • 製品名： AHDデジタルレコーダー
  • 方式： AHD/アナログ/IP ハイブリッド方式
  • HDD容量： 2TB（標準搭載）
  • 最大解像度： 5MP（AHD）
  • 電源： AC100V（付属ACアダプター）

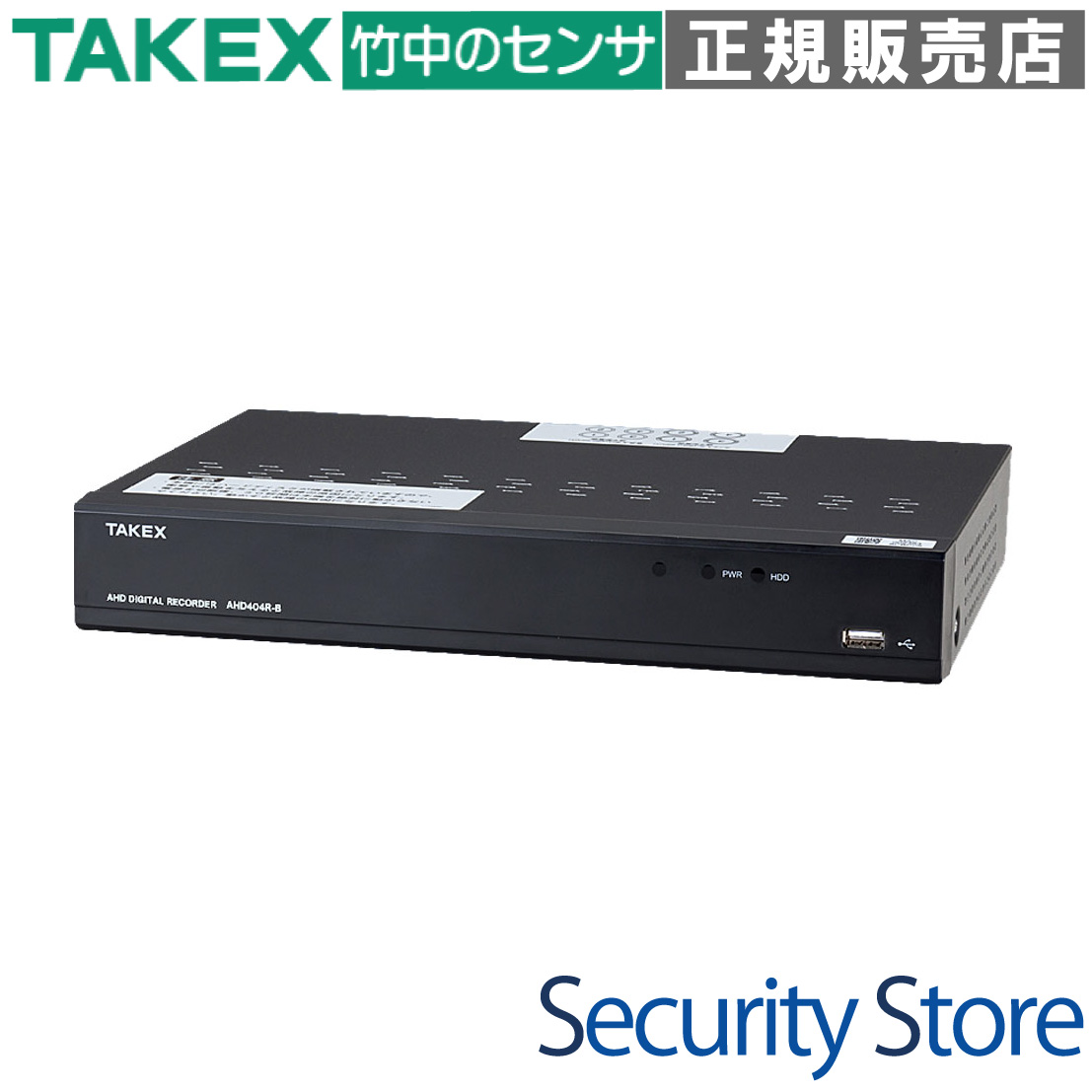

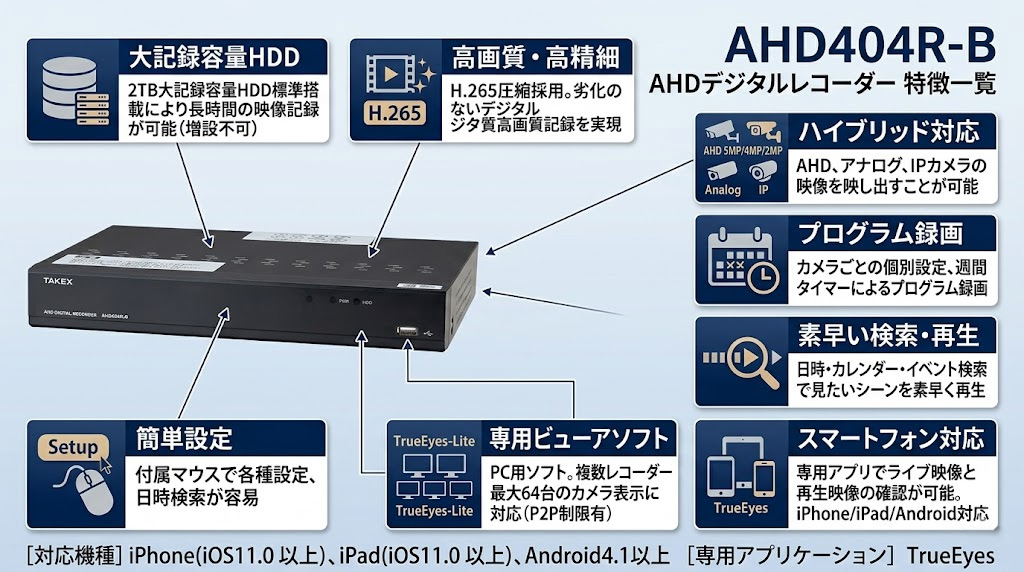

AHD404R-B AHDデジタルレコーダー 製品画像

資料ダウンロード

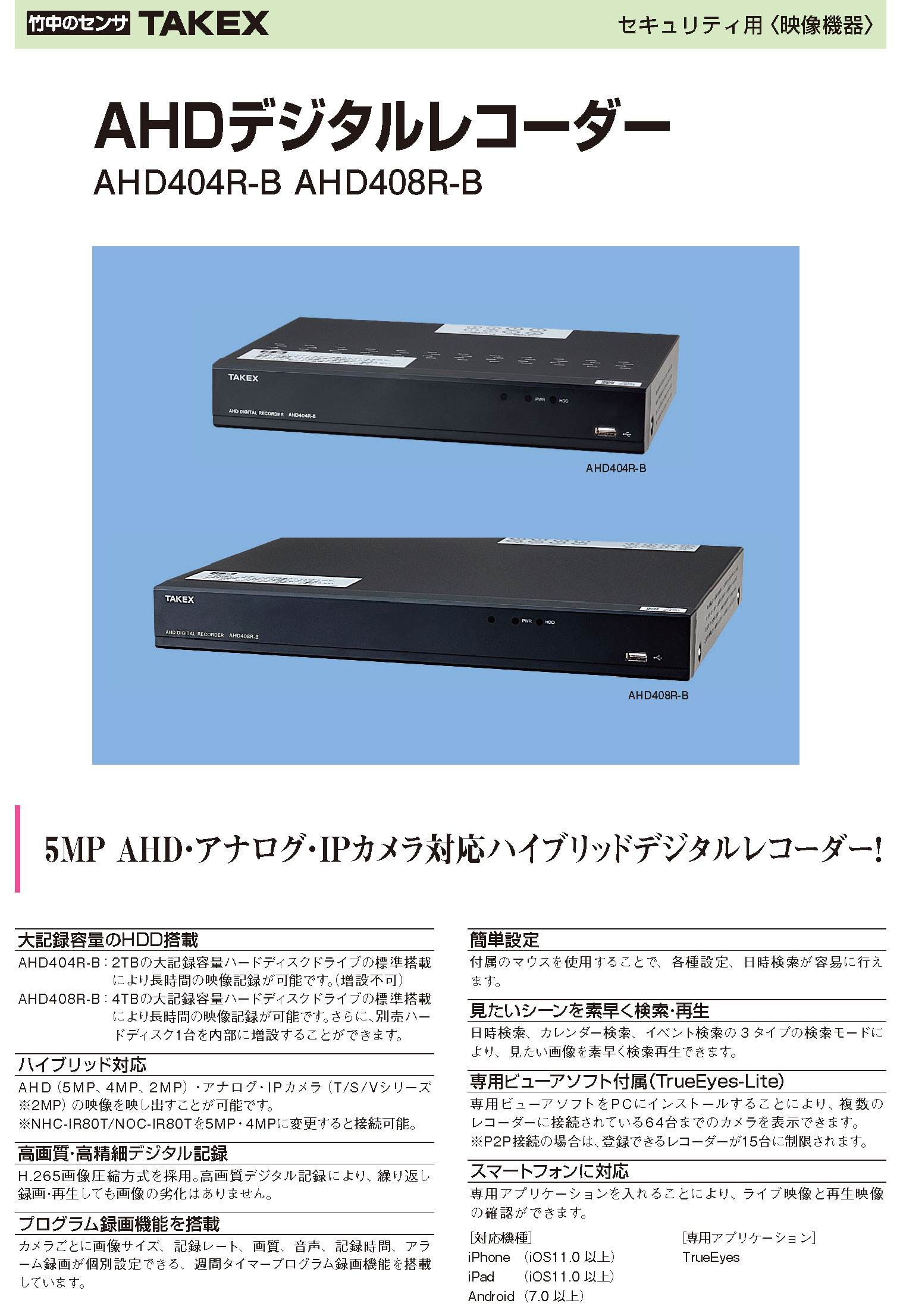

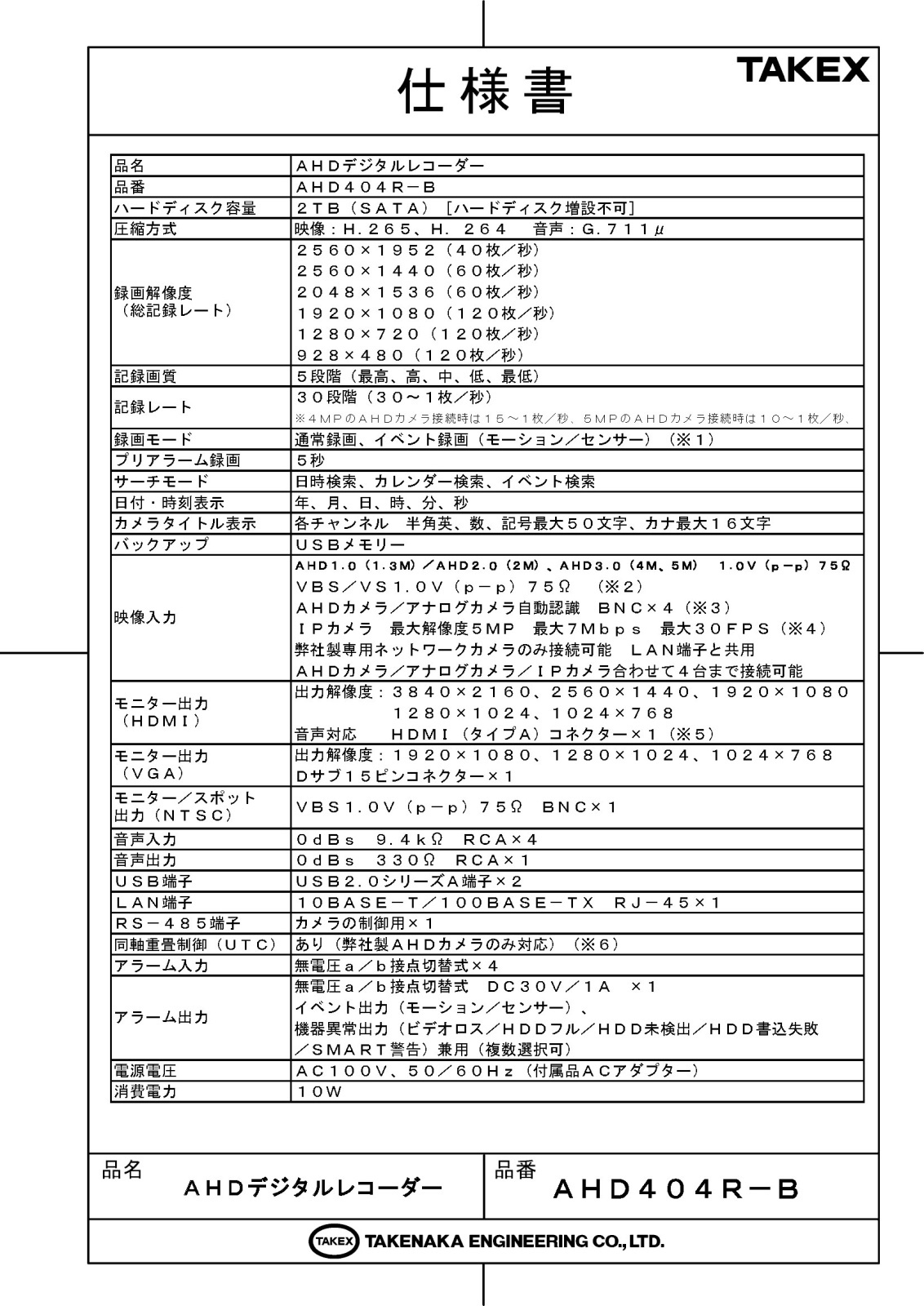

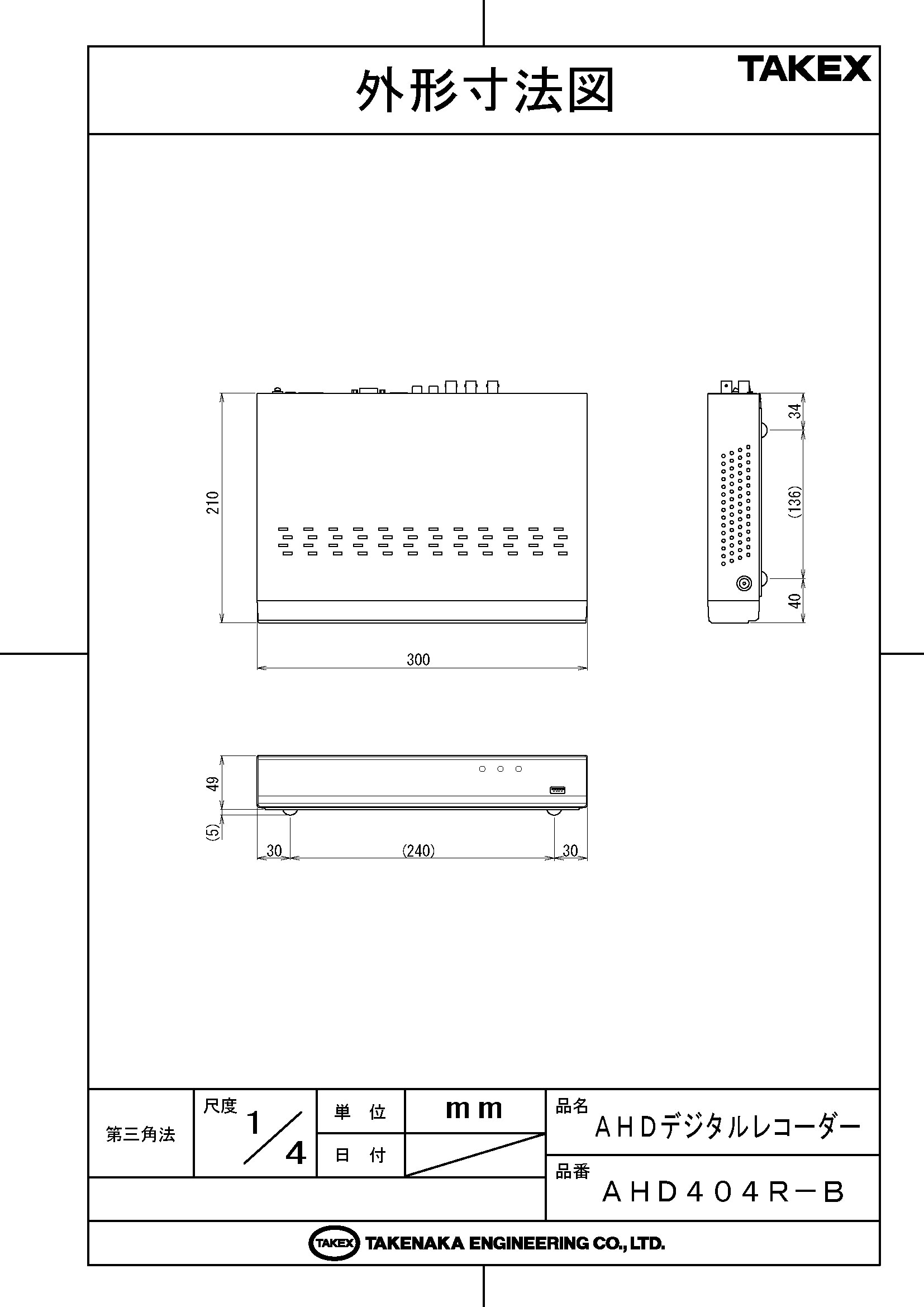

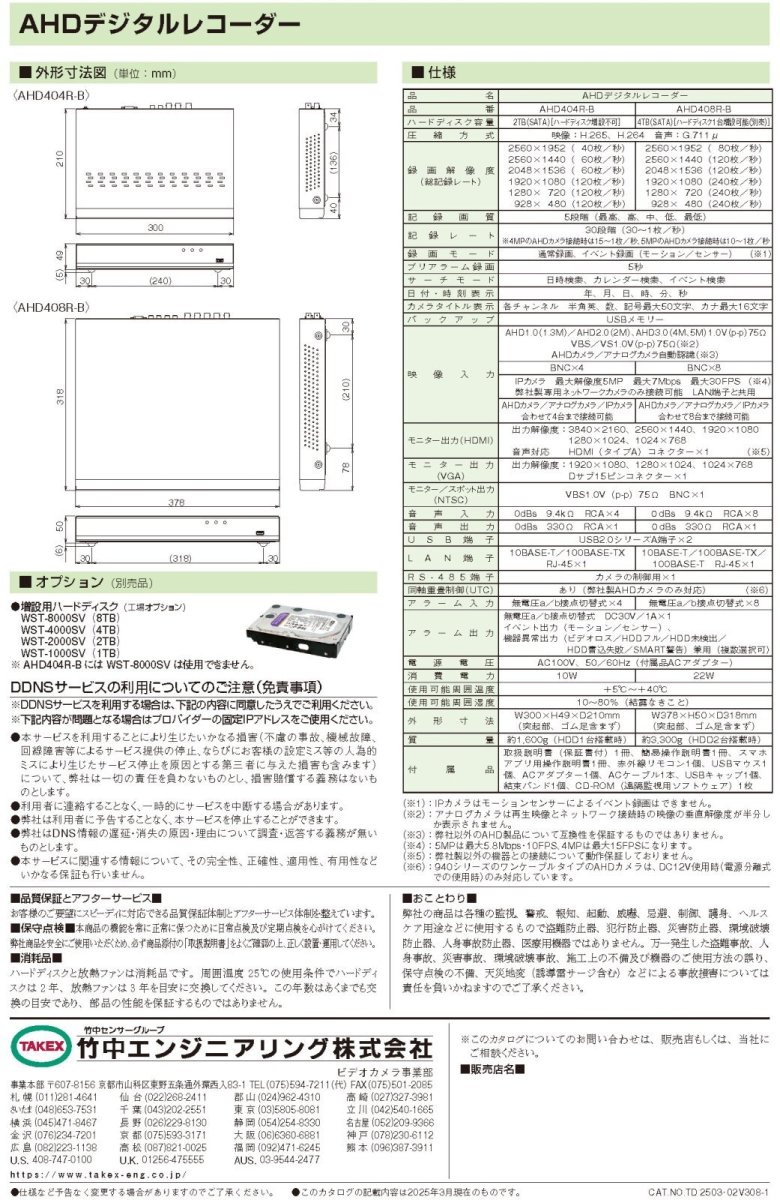

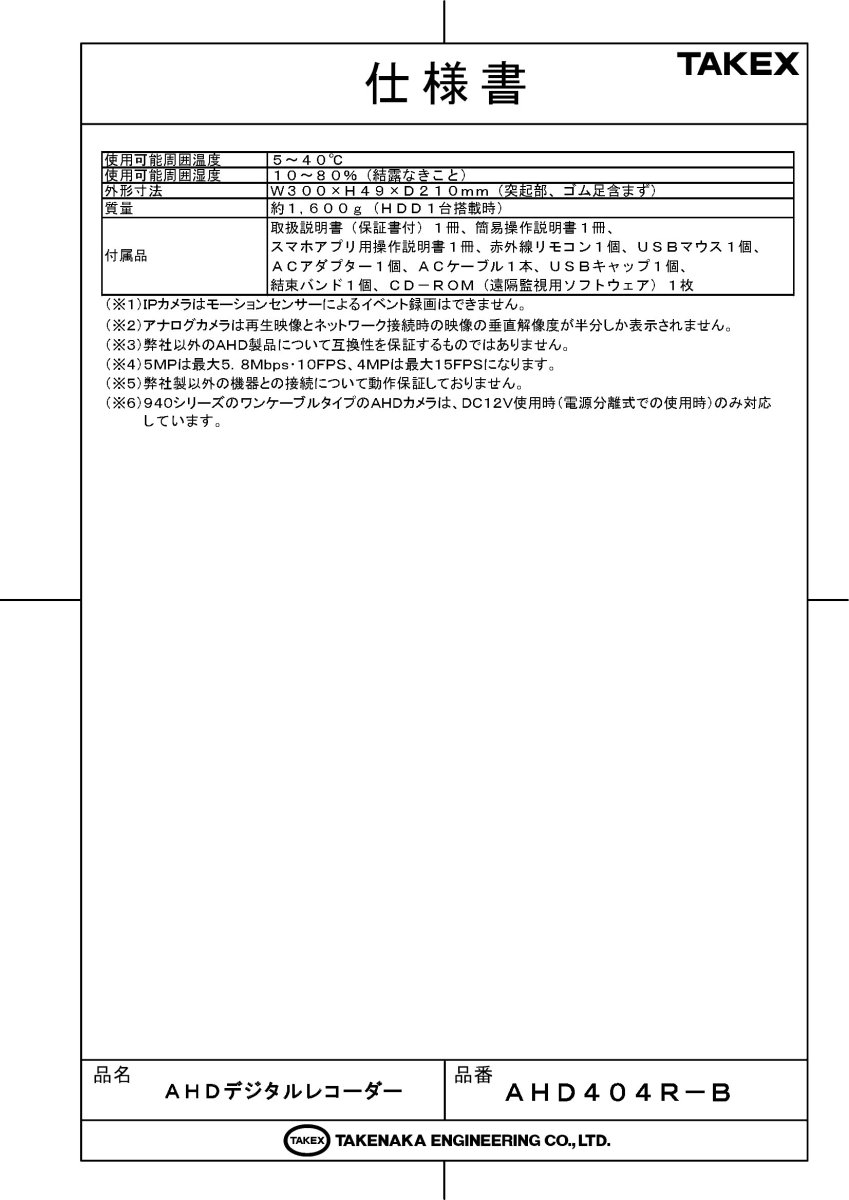

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 高精細5MPカメラを用いた店舗・オフィスの防犯
  • 既存のアナログ配線（同軸）を活用したシステム更新
  • IPカメラとAHDカメラを混在させる柔軟な監視環境
  • 建設現場や施設管理の保守を簡略化したい現場

導入前に確認したいポイント

  • 接続カメラの信号方式（AHD/CVBS/IP）の確認
  • モニターの対応解像度（HDMI 4K対応の有無など）
  • 録画期間に見合った記録フレームレートの設定
  • 遠隔監視用ネットワーク環境のグローバルIP等の有無

特長

5MP AHD・アナログ・IPカメラ対応のハイブリッド設計

AHD（1.3M/2M/4M/5M）、従来のアナログ（960H/D1）、さらにはネットワーク経由のIPカメラまでを統合管理可能なトライブリッド入力を採用。チャンネルごとに信号を自動認識するため、既存カメラを活かしつつ一部を最新の5MPカメラへアップグレードするといった段階的な導入も可能です。

次世代圧縮規格 H.265 コーデックによる長時間録画

従来のH.264と比較して、同等画質を約半分のデータ容量で保存可能なH.265画像圧縮方式を採用。標準搭載された2TBの大容量HDDと組み合わせることで、高精細な5MP映像をより長期間にわたって記録することができます。

同軸重畳制御（UTC）機能による施工コストの削減

対応するAHDカメラであれば、映像信号を伝送する同軸ケーブルを経由して、カメラのメニュー設定やPTZ制御信号を伝送できるUTC機能を搭載しています。別途RS-485配線を行う手間を省き、施工時間を大幅に短縮します。

高度なプログラム録画と柔軟な検索機能

カメラごとに画像サイズ、記録レート、画質、音声、アラーム録画を曜日・時間帯別に個別設定できる週間タイマープログラム録画機能を搭載。さらに、日時検索・カレンダー検索・イベント検索の3つのモードにより、膨大なデータから見たいシーンを瞬時に抽出できます。

ネットワーク帯域を意識したトランスコーディング再生

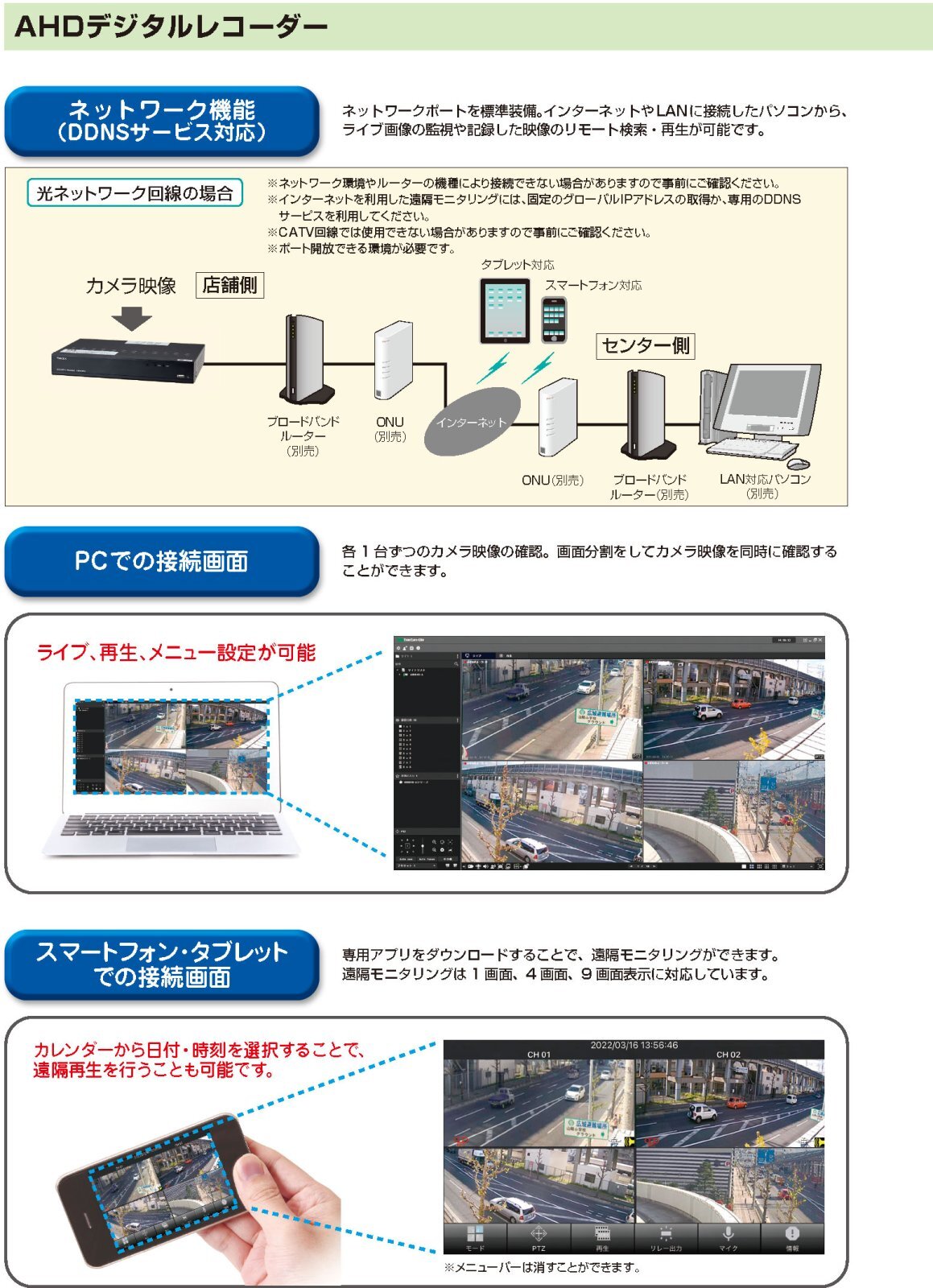

ネットワーク帯域が限られた環境でも快適に遠隔監視ができるよう、再生時に解像度やビットレートを動的に変換して送出するトランスコーディング技術を搭載。PC用ソフト「TrueEyes-Lite」やモバイルアプリを通じて、場所を問わずスムーズな確認が可能です。

システムの安定性を守る自己診断機能

HDDの異常（フル、未検出、書込失敗）やビデオロス、SMART警告などを検知し、ブザー音やメール通知、外部リレー出力で管理者へ即座に警告します。また、メモリの断片化を防ぐ自動再起動スケジュール設定により、長期間の無人運用でも高い信頼性を維持します。

選定時に評価したい強み

  • 優れた汎用性： BNC4入力すべてでAHD/アナログの自動判別が可能。
  • 高精細出力： HDMI出力は最大4K（3840×2160）に対応し、緻密なライブ監視が可能。
  • 運用利便性： 付属のマウスで直感的に操作でき、専門知識がなくても容易に設定・検索。
  • 信頼の保守性能： 異常検知時の外部連動や、詳細なログ管理機能を搭載。

施工・設置ガイド

安定稼働のため、周囲温度5℃〜40℃、湿度10%〜80%の環境に設置してください。HDDの寿命を延ばすため、機器の周囲には5cm以上の空間を確保し、放熱を妨げないようにしてください。縦置きは故障の原因となるため、必ず水平に設置してください。

接続解像度と制限 この製品での最大フレームレート
5MP (AHD) 最大 10 fps / CH
4MP (AHD) 最大 15 fps / CH
2MP / 1080P 最大 30 fps / CH (フルフレーム)
IPカメラ (最大5MP) 最大 10 fps / CH (ビットレート上限 7Mbps)

配線・端子仕様

端子名 仕様・機能
SENSOR IN 1-4 無電圧a/b接点切替式。センサー連動録画や通知に使用。
ALARM OUT 無電圧接点出力（DC30V/1A以下）。異常時やイベント時に連動。
RS-485 (+/-) PTZカメラ制御用。ツイストペアケーブルでのデイジーチェーン接続推奨。
HDMI / VGA HDMIは最大4K対応、VGAは最大1080p対応。同時出力が可能。

製品仕様

項目 内容
品名AHDデジタルレコーダー
品番AHD404R-B
ハードディスク容量2TB（SATA）［ハードディスク増設不可］
圧縮方式映像：H.265、H.264　音声：G.711μ
録画解像度（総記録レート）2560×1952（40枚／秒）
2560×1440（60枚／秒）
2048×1536（60枚／秒）
1920×1080（120枚／秒）
1280×720（120枚／秒）
928×480（120枚／秒）
記録画質5段階（最高、高、中、低、最低）
記録レート30段階（30〜1枚／秒）
※4MP接続時は15fps、5MP接続時は10fps制限
録画モード通常録画、イベント録画（モーション／センサー）
プリアラーム録画5秒
サーチモード日時検索、カレンダー検索、イベント検索
バックアップUSBメモリー（最大32GB推奨）
映像入力BNC×4（AHD1.0/2.0/3.0、VBS/VS自動認識）
IPカメラ接続最大5MP、最大7Mbps、最大30fps（合計4台まで）
モニター出力（HDMI）3840×2160、2560×1440、1920×1080 他 音声対応
モニター出力（VGA）1920×1080、1280×1024、1024×768
音声入出力入力：RCA×4（0dBs 9.4kΩ） / 出力：RCA×1（0dBs 330Ω）
アラーム入出力入力：無電圧a/b接点×4 / 出力：無電圧a/b接点（DC30V/1A）×1
RS-485端子カメラ制御用×1
消費電力10W
外形寸法 / 質量W300×H49×D210mm / 約1,600g

FAQ

Q：他社製のAHDカメラは接続できますか？ A：基本仕様としてはAHD規格に準拠していますが、相性等の理由により全ての動作を保証するものではありません。弊社製カメラとの組み合わせを推奨します。
Q：HDDの増設や交換は可能ですか？ A：本製品はHDDの増設やユーザー様による交換は不可となっております。2TBの標準容量で運用ください。
Q：5MPカメラ使用時にカクつきを感じますが故障ですか？ A：故障ではありません。5MP録画時は仕様により最大フレームレートが10fpsに制限されるため、フル動画（30fps）に比べると動きが少し粗く見えます。
Q：スマホでの遠隔監視には何が必要ですか？ A：インターネット環境と、専用アプリのインストールが必要です。ルーター側でポート開放（初期値50100, 60000）の設定が必要になる場合があります。
Q：パスワードを忘れました。どうすればよいですか？ A：セキュリティ保護のため、お客様ご自身での初期化はできません。弊社サポートデスクまたは施工店までお問い合わせください。
Q：UTC機能が動作しません。 A：接続カメラがUTC対応機種であるかご確認ください。また、カメラの設定プロトコルが「UTC_OSD」または「UTC_PTZ」になっているか確認してください。
Q：IPカメラは最大何台まで接続できますか？ A：AHD/アナログカメラとの合計で最大4台までです。IPカメラのみを4台接続することも可能です。
Q：録画データはどのようにバックアップしますか？ A：前面または背面のUSB端子にUSBメモリーを差し込み、バックアップメニューから必要な日時を指定して書き出しを行ってください。
Q：古いアナログカメラ（CVBS）を繋いだら画質が低く見えます。 A：アナログカメラの場合、仕様により再生映像の垂直解像度が半分として表示されるため、AHDカメラに比べて画質が劣って見えます。
Q：HDMI接続で画面が映りません。 A：レコーダーの解像度設定がモニターの対応範囲を超えている可能性があります。一度VGA接続で確認するか、遠隔ソフトから解像度設定を下げてください。
