パッシブセンサー バスネット専用 スポット警戒型:5m用 ブラック [BUS-6805B(BL)]

パッシブセンサー バスネット専用 スポット警戒型:5m用 ブラック [BUS-6805B(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー バスネット専用 屋内天井用 ブラック仕様

BUS-6805B(BL) パッシブセンサー バスネット専用 スポット警戒型:5m用 ブラック

BUS-6805B(BL)は、竹中エンジニアリングのバスネットシステム（時分割多重伝送方式）に対応した、スポット警戒型のパッシブインフラレッドセンサーです。最大5mの高さから真下をピンポイントで監視できるため、店舗の出入り口や貴重品展示エリアの防犯に最適です。落ち着いたブラックカラーにより、神社仏閣や美術館などのダークな天井面でも美観を損なわず設置可能です。

  • 型番： BUS-6805B(BL)
  • 製品名： パッシブセンサー バスネット専用 スポット警戒型（ブラック）
  • 検出方式： パッシブインフラレッド（PIR）方式
  • 主な用途： 特定地点の侵入監視、通路のスポット警戒、展示物の保護
  • 設置場所： 屋内天井面（最大取付高さ5.0m）
  • 伝送方式： バスネット方式（省配線デジタル伝送）

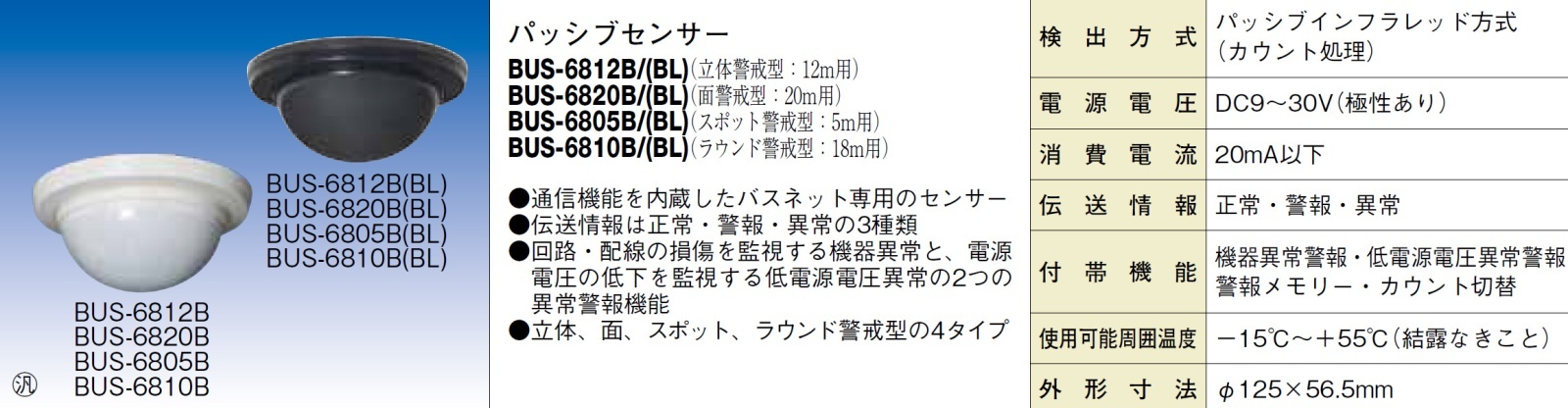

BUS-6805B(BL) パッシブセンサー ブラック

資料ダウンロード

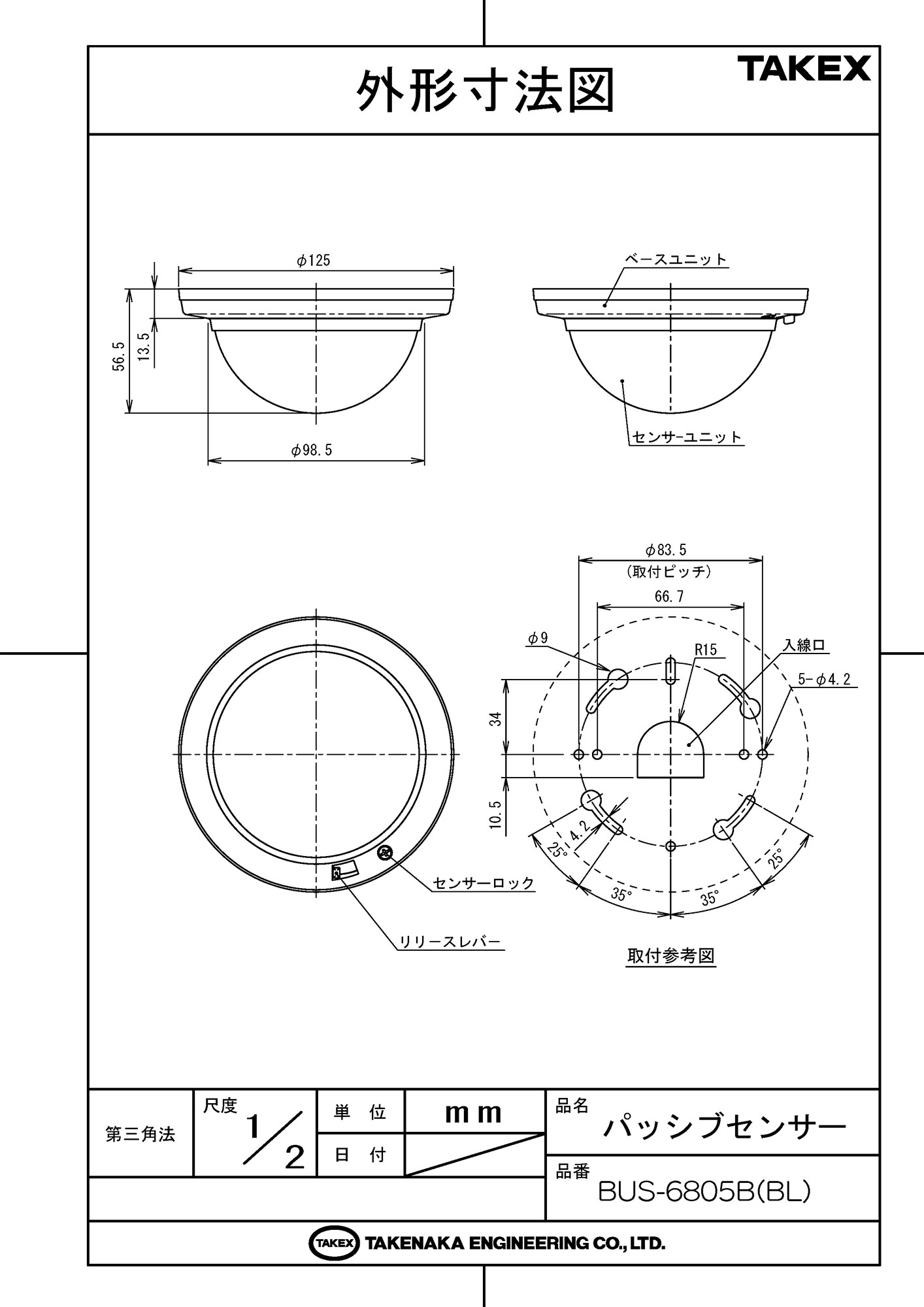

仕様書（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 神社仏閣・歴史的建造物の夜間警戒
  • 美術館・博物館の展示物ピンポイント監視
  • 店舗の通用口や金庫前のスポット警戒
  • 高級ブティックなどの意匠性を重視する空間

導入前に確認したいポイント

  • バスネット専用につき一般の接点入力には非対応
  • 天井高が5.0m以内であること（最大スペック）
  • ガラス越しの検知はできない（PIR方式の特性）
  • バスラインのアドレス重複がないか（要設定）

特長

バスネットシステム（時分割多重伝送）対応

従来の接点出力配線とは異なり、電源と信号を効率的に伝送するバスネットシステム専用設計です。警報信号だけでなく、機器の異常信号やメモリー信号をリアルタイムにデジタルデータとしてコントローラとやり取りできるため、システム全体の信頼性が向上します。

内装との調和を考慮したブラック仕様

神社仏閣、博物館、美術館、店舗など、ダークカラーの天井面が多い現場に最適です。センサー本体が目立たず、空間の美観を損なうことなく高度な防犯体制を構築できます。

高度な自己診断・異常警報機能

センサー内部の回路故障や焦電素子の破損を監視する「機器異常警報機能」と、電圧降下を監視する「低電源電圧異常警報機能」を搭載。異常検知時にはアラームLEDが連続点灯し、即座に管理者へ異常を通知します。

施工を簡易化するスナップイン方式

ベースユニットとセンサーユニットが分離する構造を採用。ベースの取付と結線を先行して行い、最後にセンサーを押し込むだけで接続が完了するため、高所での作業時間を大幅に短縮できます。

現場に合わせた感度・カウント調整機能

内部のDIPスイッチにより、感度（60%〜120%）や検知パルスカウント（1〜4回）を細かく設定可能。背景温度との差が少ない夏場や、ノイズの多い環境でも最適な検知状態を維持できます。

柔軟なアラームメモリー制御

どのセンサーが発報したかを特定できるメモリー機能を搭載。センサー側でのオートリセット制御と、コントローラ側の警戒/解除に連動する制御の2パターンから運用に合わせて選択可能です。

選定時に評価したい強み

  • 省配線化： バスネット方式により、大規模システムでも配線コストを抑制可能。
  • 高信頼性： 自己診断機能により、万が一の故障や断線を放置させない設計。
  • ピンポイント警戒： スポット型レンズにより、不要なエリアの検知を避け、対象のみを確実捕捉。
  • メンテナンス性： LEDの点灯パターン（赤・黄）により、現場での障害切り分けが容易。

施工・設置ガイド

取付高さと警戒エリアの関係

本機は取付高さに応じて床面の警戒直径が変化します。設計時は以下の数値を参考にしてください。

取付高さ 警戒範囲（直径） 用途例
2.5m 約 φ 2.0m 一般的な事務室・通路
3.5m 約 φ 2.8m 店舗・エントランス
5.0m 約 φ 4.0m 高天井・吹き抜け（最大）

LEDインジケーターの挙動

表示灯 色 状態 意味
アラーム表示灯 赤 点滅 ウォームアップ中（約1分）
点灯 警報出力中（約2秒）
連続点灯 機器異常または電圧不足
メモリー/点検灯 黄 点灯/点滅 発報履歴の保持または通信応答

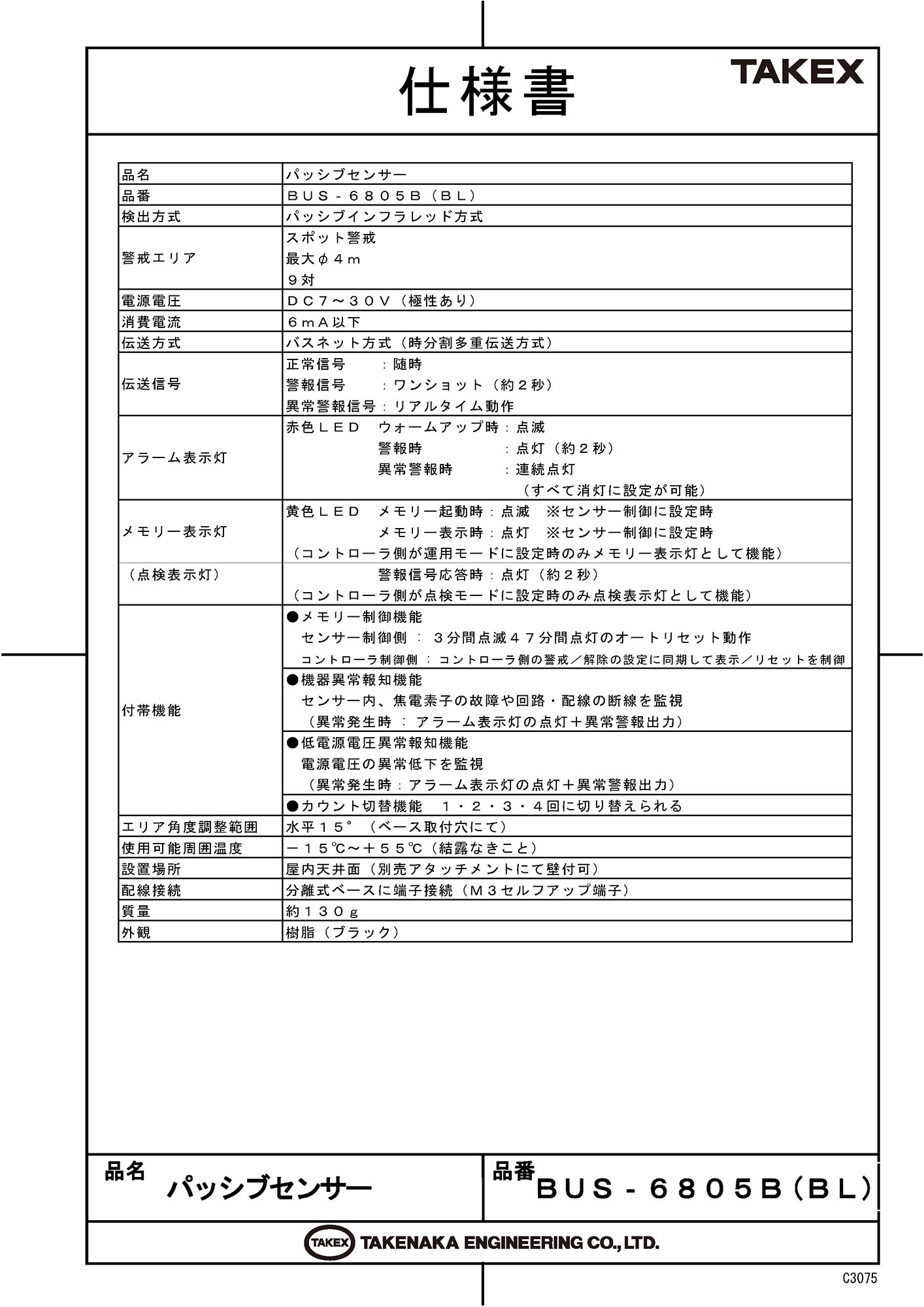

製品仕様

項目 内容
品名・品番 パッシブセンサー BUS-6805B（BL）
検出方式 パッシブインフラレッド方式
警戒エリア スポット警戒 最大 φ 4 m（取付高さ5m時）、9対
電源電圧 DC7〜30V（極性あり）
消費電流 6mA以下
伝送方式 バスネット方式（時分割多重伝送方式）
伝送信号 正常信号：随時
警報信号：ワンショット（約2秒）
異常警報信号：リアルタイム動作
アラーム表示灯 赤色LED：ウォームアップ時（点滅）、警報時（2秒点灯）、異常警報時（連続点灯）
※全消灯設定可能
メモリー表示灯 黄色LED：センサー制御時（3分点滅47分点灯）、コントローラ制御時は運用に同期
点検表示灯 黄色LED：警報信号応答時に約2秒点灯（コントローラ点検モード時のみ）
付帯機能 メモリー制御、機器異常報知、低電源電圧異常報知、カウント切替（1・2・3・4回）
調整範囲 水平15°（ベース取付穴にて）
周囲温度 －15℃〜＋55℃（結露なきこと）
質量・外観 約130g / 樹脂（ブラック）

FAQ

Q：最大で何メートルの高さまで設置できますか？ A：取付高さは最大5.0mまで対応しています。それ以上の高さに設置すると検知感度が著しく低下するため、推奨されません。
Q：一般の防犯コントローラ（接点入力）に接続できますか？ A：いいえ、本機は竹中エンジニアリング製のバスネット専用コントローラに接続するデジタル通信専用モデルです。
Q：赤いLEDがずっと点灯しているのですが故障ですか？ A：赤色LEDの連続点灯は「異常警報」を示します。センサー自体の故障、あるいは供給電圧が7V未満に低下している可能性があります。
Q：ガラス越しの侵入者を検知することはできますか？ A：パッシブインフラレッド方式の特性上、遠赤外線はガラスを透過しないため、ガラス越しの検知はできません。
Q：アドレスの設定方法を教えてください。 A：センサーユニット裏面にある8桁のDIPスイッチを使用し、2進数の合計値で1〜255のアドレスを設定します。出荷時は0（通信不可）ですので必ず設定が必要です。
Q：感度を調整することは可能ですか？ A：はい、内部のDIPスイッチ4番・5番の組み合わせにより、60%・80%・100%（標準）・120%の4段階から選択可能です。
Q：屋外で使用することはできますか？ A：本機は屋内専用です。結露や雨がかりのある場所での使用は故障の原因となるため避けてください。
Q：配線距離の制限はありますか？ A：バスライン全体の総配線長は4,000m以内、最遠端までは1,000m以内としてください。また、接続台数による電圧降下にも注意が必要です。
Q：白いモデルはありますか？ A：はい、型番「BUS-6805B」がホワイト仕様となります。本機「BUS-6805B(BL)」はブラック仕様です。
Q：黄色のLEDは何を意味していますか？ A：主にメモリー（過去の発報履歴）や、コントローラの点検モード時におけるアンサーバック（通信確認）として機能します。
