パッシブセンサーバスネット専用面警戒型:20m用ブラック [BUS-6820B(BL)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX パッシブセンサーバスネット専用面警戒20m 屋内天井

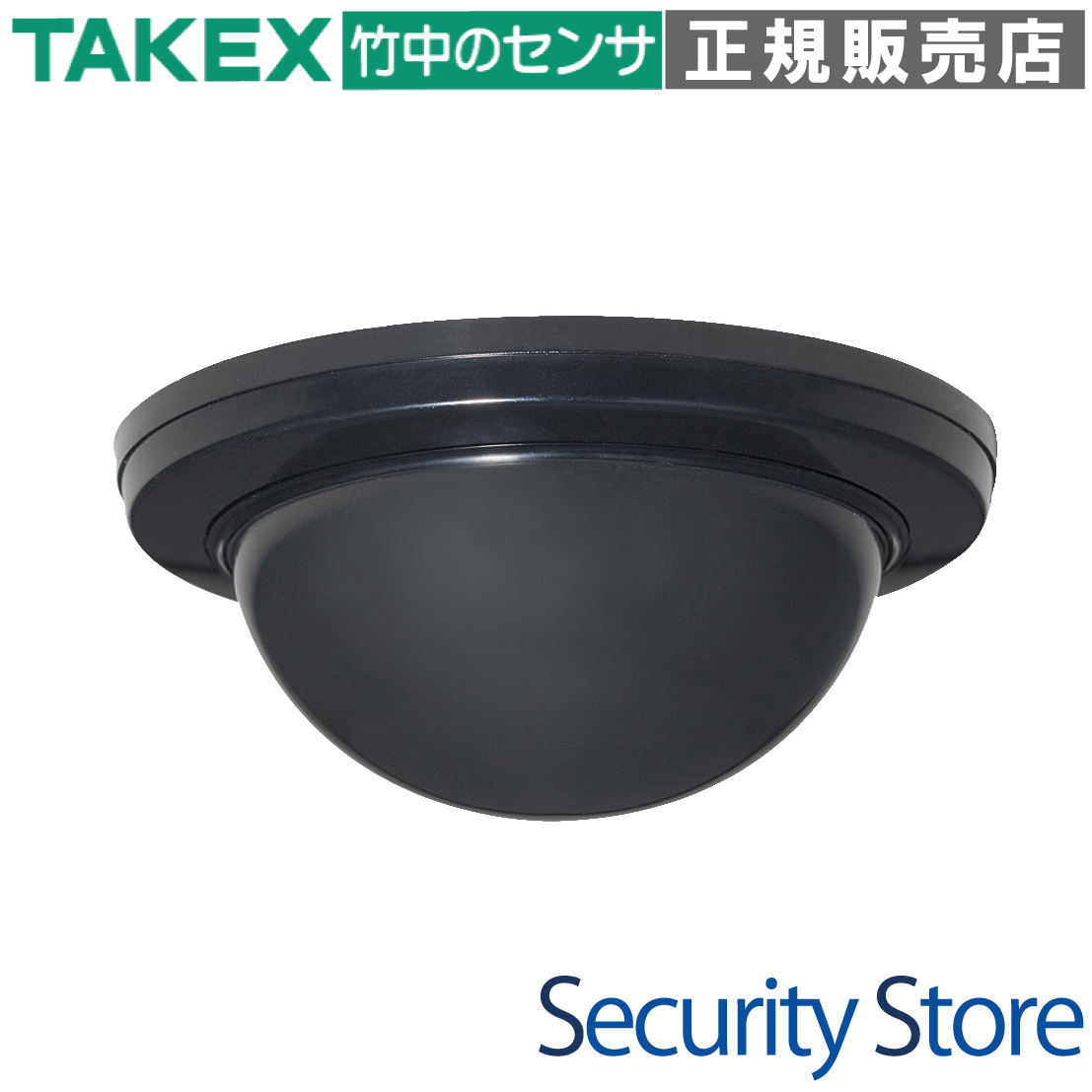

BUS-6820B(BL) パッシブセンサーバスネット専用面警戒型:20m用ブラック

竹中エンジニアリングのバスネットシステム（時分割多重伝送方式）に対応した、最長20mのカーテン状エリアを形成する面警戒型パッシブセンサーです。デジタル通信により省配線と高度な状態監視を両立し、神社仏閣や美術館などの美観が重視される空間に最適なブラック仕様モデルです。

型番： BUS-6820B(BL)
製品名： パッシブセンサーバスネット専用面警戒型
方式 / カテゴリ： パッシブインフラレッド方式（PIR） / 防犯用侵入検知センサー
主な用途： 窓際、長い廊下、壁面、ショーケース前面のバリア警戒
設置場所： 屋内天井面（ブラック色仕様）
通信仕様： バスネット方式（電源2本＋通信2本の計4芯並列接続）

資料ダウンロード

仕様書（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

神社仏閣・歴史的建造物の廊下警戒
美術館・博物館の展示壁面バリア
長大な窓際、店舗ショーケース前面
デジタル伝送を用いた大規模システムの構築

導入前に確認したいポイント

バスネット専用コントローラが必要です
透明ガラス越しの検知はできません
検知ゾーンを横断する動線設計が必要です
取付高さ最大5.0mまで対応

特長

最長20mをカバーする「面警戒」カーテンエリア

特殊な光学多分割レンズにより、センサーから一方向に向かって最長20mに及ぶ8対の非常に細長いカーテン状（面状）の検知ゾーンを形成します。長い廊下や壁面に沿ったバリアを構築するのに最適で、侵入者がこの不可視の警戒スリットを横切った瞬間に確実に検知します。

バスネットシステムによる高度なネットワーク化

電源線2本と通信線2本の計4芯バスラインのみで、警報信号・機器異常信号・メモリー信号をデジタルデータとしてリアルタイムに双方向通信します。複数台のセンサーを同一ラインに並列接続できるため、施工工数と配線コストを劇的に削減します。

美観を損なわないブラック仕様

ダーク色の天井面に馴染むブラックカラーを採用。神社仏閣、博物館、美術館、高級店舗などの美観を重視する現場において、センサーの存在感を目立たせることなく、セキュリティ機能を導入することが可能です。

施工性を極めるセパレート・スナップイン構造

ベースユニット（天井固定部）とセンサーユニット（基板・光学系）が分離するセパレート構造です。ベースの取り付けと結線を先行させ、最後にセンサーを押し込むだけで完了するため、高所での作業性が高く、メンテナンス時の交換も容易です。

精密なピント調整を支えるエリアセレクター

20mという長距離警戒の性能を引き出すため、設置高さと警戒距離に応じて光学系の焦点距離を物理的に最適化する「エリアセレクター」を搭載。現場条件に合わせたA〜Kのインジケーター設定により、失報や誤報を最小限に抑えます。

24時間監視の機器異常・低電源電圧異常警報

センサー内部の回路や配線の損傷を監視する「機器異常警報」と、電源電圧の異常低下を監視する「低電源電圧異常警報」を備えています。トラブル発生時はコントローラへリアルタイムに信号を送り、本体LEDで異常を通知する自己診断機能を搭載しています。

状況を的確に伝える2色のLEDインジケーター

赤色LED（アラーム表示）と黄色LED（メモリー/点検表示）を搭載。ウォームアップ、警報、機器異常、発報履歴などを視覚的にフィードバックするため、現場での動作確認や障害の切り分けがスムーズに行えます。

広範な動作電圧に対応（DC7V〜30V）

動作電圧はDC7VからDC30Vまでと幅広く、長距離配線に伴う電圧降下が発生しやすい現場でも安定した動作を維持します。これにより、大規模な施設でも安定したシステム運用が可能です。

    選定時に評価したい強み
    デジタル伝送： 接点信号ではなくバスネットによる確実なデータ送信。
超長距離警戒： 1台で最大20mの直線面をカバー可能。
自己診断機能： ハードウェア故障や電圧異常を逃さず通知。
施工・調整： ベース分離構造とエリアセレクターによる高い現場対応力。



施工・設置ガイド

面警戒型センサーは「見えない壁」を作る特性があるため、エリアが窓ガラスや壁面に接触してノイズを拾わないよう、ベース取付穴を利用して水平角度（最大15度）を微調整してください。

確認項目	この製品での考え方
検知動線	センサーに向かって直進する動きには鈍いため、必ず横切るように配置してください。
設置高さ	最大5.0mまで対応。高所設置時はエリアセレクターでピント調整を行ってください。
ガラス越しの検知	遠赤外線はガラスを透過しないため、窓ガラス越しの屋外検知はできません。
配線方式	バスネット専用コントローラとの並列接続。極性があるためテスターでの確認を推奨。

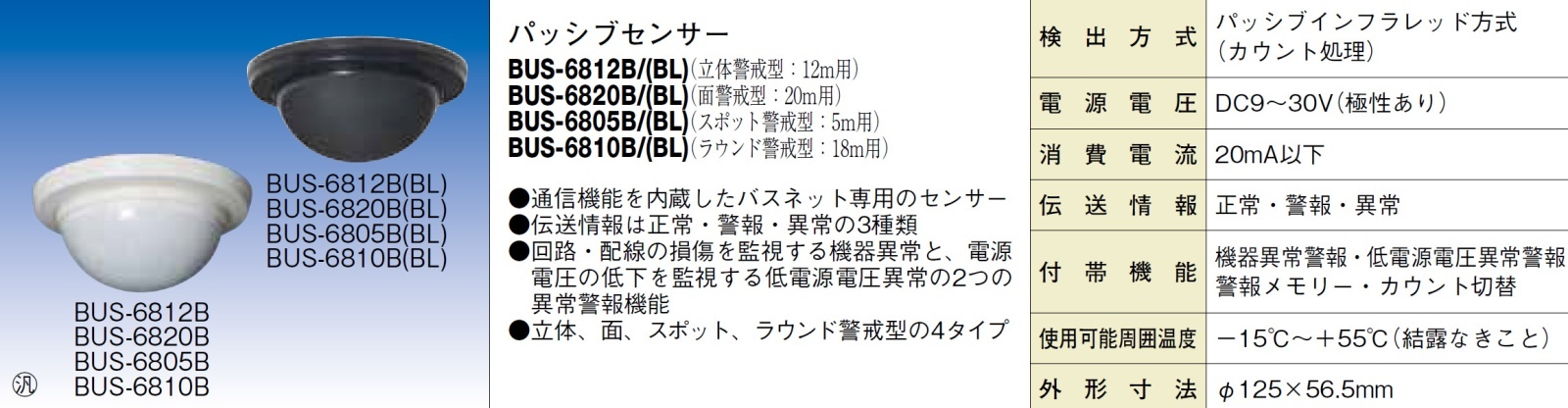

製品仕様

項目	内容
品名・品番	パッシブセンサー BUS-6820B（BL）
検出方式	パッシブインフラレッド方式
警戒エリア	面警戒最長部20m（8対）
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED：ウォームアップ（点滅）、警報（点灯）、異常警報（連続点灯）
メモリー表示灯	黄色LED：履歴の点滅・点灯（センサー制御/コントローラ制御選択可）
点検表示灯	黄色LED：警報信号応答時に約2秒点灯（点検モード時）
付帯機能	メモリー制御、機器異常報知、低電源電圧異常報知、カウント切替（1/2/3/4回）
角度調整範囲	上下可動2°〜32°（セレクター式）、水平15°（ベース回転）
使用可能周囲温度	-15℃ 〜 +55℃（結露なきこと）
設置場所	屋内天井面（ブラック樹脂仕様）
質量	約130g

FAQ

Q：窓ガラスの向こう側を歩く人を検知できますか？ A：いいえ、検知できません。パッシブセンサーが検知する遠赤外線はガラスを透過しないため、窓の内側から外の人間を検知することは不可能です。

Q：バスネット方式ではない一般的なコントローラで使用できますか？ A：使用できません。本機はバスネット専用のデジタル伝送機器です。一般的な無電圧リレー接点入力のコントローラには接続できません。

Q：供給電圧がDC12Vの場合、何mまで配線できますか？ A：φ0.9mm線を使用し1台接続する場合、理論上は約7,600mまで可能です。複数台接続時はこの距離を台数で割った長さが目安となります。

Q：センサー正面に向かって歩いてくる人を検知しにくいのはなぜですか？ A：パッシブセンサーの原理上、検知ゾーン（スリット）を「横切る」際に生じる温度変化を捉えるのが最も得意なためです。正面からの接近は変化が緩慢になり感度が低下します。

Q：LEDがずっと点灯したままなのですが、故障でしょうか？ A：赤色LEDが連続点灯している場合は「機器異常」または「低電源電圧異常」です。端子電圧がDC7V以上あるか確認してください。

Q：屋外で使用することは可能ですか？ A：いいえ、屋内専用です。雨がかりや結露が発生する場所での使用は故障の原因となります。

Q：壁に取り付けることはできますか？ A：標準は天井付ですが、別売のアタッチメント（BCW-401等）を使用することで壁面への取り付けも可能になります。

Q：複数台設置する場合、アドレスの設定は必要ですか？ A：はい、必須です。センサー裏面の8桁DIPスイッチで、1〜255の重複しないアドレスを設定してください。出荷時は0（通信不可）になっています。

Q：エアコンの風が直接当たっても大丈夫ですか？ A：急激な温度変化（温風・冷風）が検知エリア内を動くと誤報の原因になります。吹き出し口を避けるか、エリアセレクターで角度を調整してください。

Q：設定を変更したのに動作に反映されません。 A：DIPスイッチ等の設定変更後は、一度電源を再投入するか、コントローラ側で再認識処理を行わないと反映されません。

パッシブセンサー バスネット専用 面警戒型:20m用 ブラック [BUS-6820B(BL)]
