BUS-CV740 コンバータ TAKEX 竹中エンジニアリング [BUS-CV740]

BUS-CV740 コンバータ TAKEX 竹中エンジニアリング [BUS-CV740]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） バスネットシステム用コンバータ ワイヤレス中継ユニット 最大40台登録

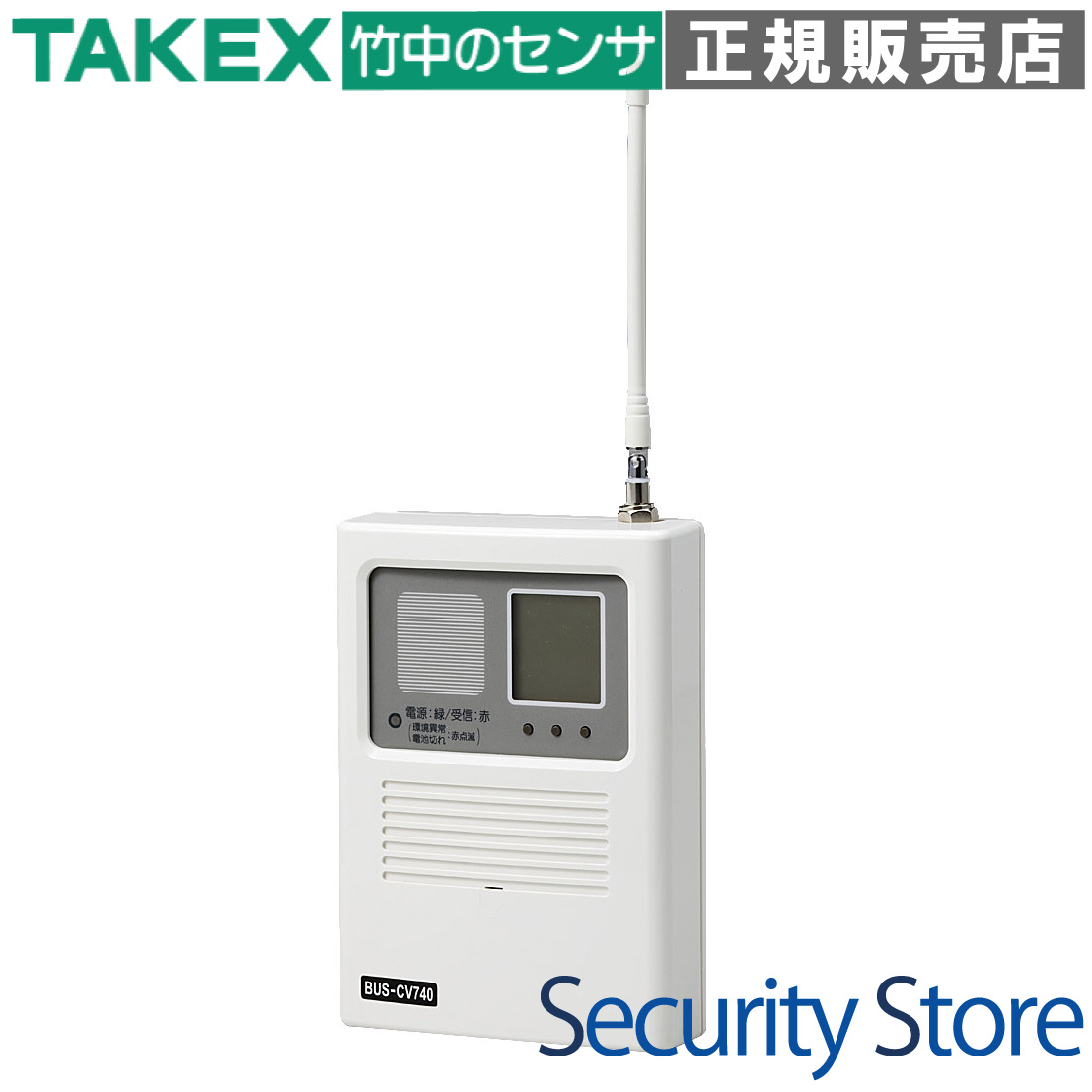

BUS-CV740 コンバータ

BUS-CV740は、小電力型ワイヤレスシステムの無線信号をバスネットシステム（BUS-C800シリーズ専用）へ統合するための高機能コンバータです。ワイヤレスの施工性とバスラインの大規模伝送を融合し、柔軟で堅牢なセキュリティネットワークを構築します。

  • 型番： BUS-CV740
  • 製品名： コンバータ
  • 伝送方式： バスネット方式（時分割多重伝送）
  • 最大登録数： ワイヤレス送信機 最大40台
  • 設置場所： 屋内壁掛け式
  • 電源仕様： AC100V または DC10V〜28V（2ウェイ電源）

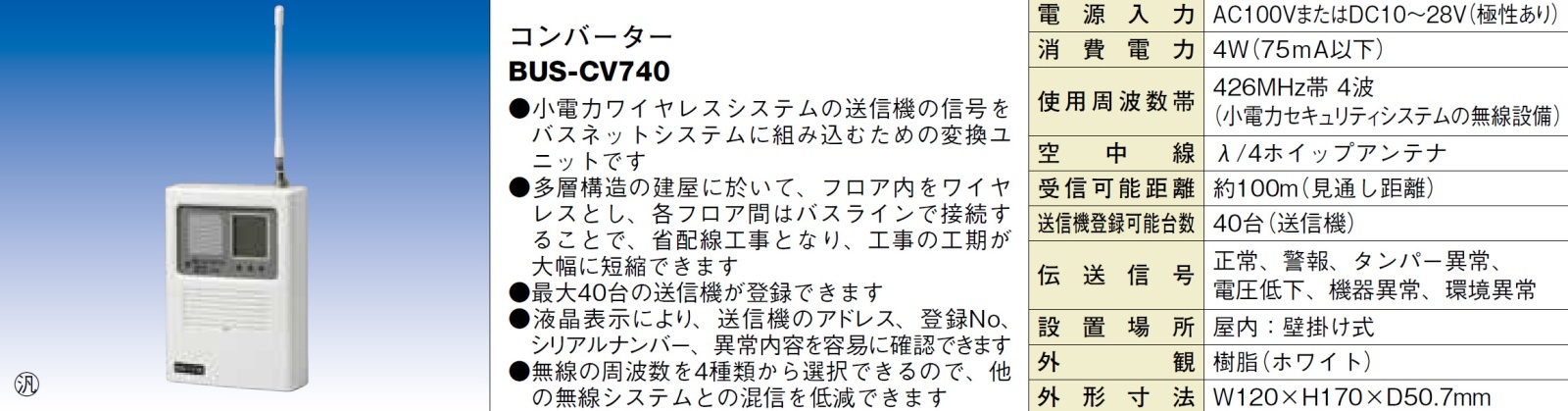

BUS-CV740 コンバータ 製品画像

資料ダウンロード

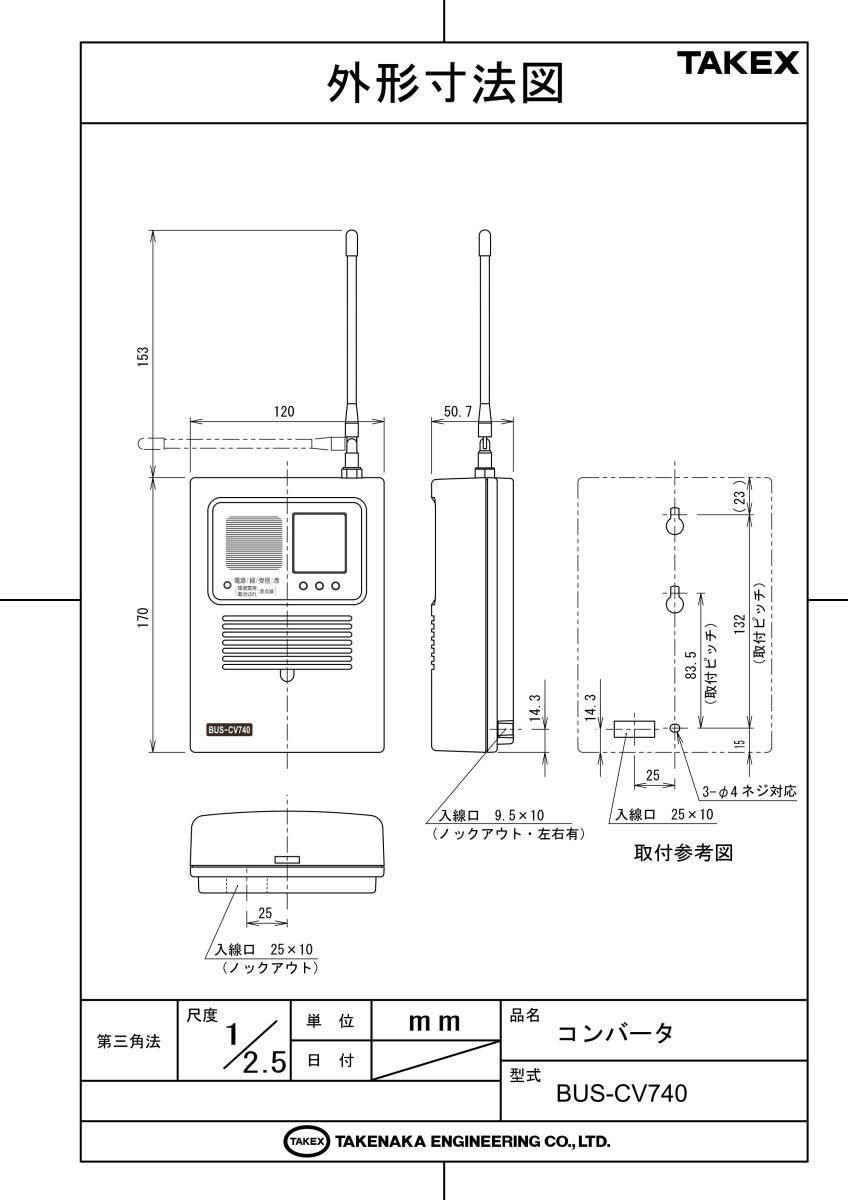

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 大規模施設のハイブリッド防犯システム構築
  • 有線配線が困難な場所へのセンサー増設
  • バスネットシステムによる集中管理の効率化
  • 既設ワイヤレスシステムのバス統合リプレイス

導入前に確認したいポイント

  • BUS-C800シリーズコントローラ専用品であること
  • 設置場所の電波環境（100m見通し距離が基準）
  • 電源供給方式（AC100VかDC24Vかの選択）
  • AE線φ0.9mm以上の適切な配線資材の確保

特長

バスネットシステムとワイヤレスシステムの融合

当社小電力型ワイヤレス送信機の電波を受信し、その信号を個々にバスネットシステムのアドレスに振り分けて伝送します。バスネットシステムの「長距離伝送・多点管理」と、ワイヤレスシステムの「施工の容易さ・柔軟性」を両立し、工期短縮と拡張性を同時に実現します。

最大40台の送信機を個別アドレス管理

1台のコンバータで最大40台までのワイヤレス送信機を登録可能です。各送信機にはバスライン上の個別アドレスが割り当てられるため、大規模なシステムにおいても、どの場所のどのセンサーが反応したかを正確に把握できます。

視認性に優れた液晶ディスプレイ搭載

本体にバックライト付き液晶画面を搭載。機器のアドレス、登録番号、シリアル番号（S/N）、異常内容をテキストで分かりやすく表示します。LEDの点滅パターンだけに頼らない、確実なステータス確認が可能です。

混信を低減する4周波数切替機能

無線の周波数は4種類（F1〜F4）から選択可能です。近隣で他の無線システムが運用されている場合や、複数のコンバータを近接設置する場合でも、チャンネルを分けることで混信のリスクを大幅に低減します。

現場に合わせた3種類の登録方法

送信機からの実報報による「発報登録」、シリアル番号を直接打ち込む「S/N登録」、さらにオプションソフトを用いた「PCによる登録」の3種類から選択できます。設置前・設置後どちらのフェーズでも効率的なセットアップが可能です。

電波環境を可視化するサイトサーベイ機能

点検モードにより、受信レベルをアンテナマークとブザー音で確認できるほか、電波環境点検モードでは空間のノイズレベル（妨害電波）を測定可能です。専門の測定器なしで、最適な設置場所を論理的に選定できます。

4系統の異常報知による高い信頼性

「環境異常（ジャミング検知）」「タンパー異常（カバー開け）」「電池切れ異常」「定期送信異常（機器消失監視）」の4系統の異常監視機能を搭載。無線システムの弱点となりうる妨害や故障を常時監視し、システムの堅牢性を維持します。

AC/DC対応の2ウェイ電源設計

電源はAC100V直結、またはDC10V〜28Vの入力に対応しています。現場の電源環境に合わせて柔軟に配線計画を立てることができ、停電補償が必要な場合にはDC電源によるバックアップ運用も容易です。

選定時に評価したい強み

  • 管理能力： 1台で40個のワイヤレス端末を個別のアドレスとしてバスラインへ送出可能。
  • 保守性： 液晶ディスプレイにより、異常箇所のシリアル番号やステータスを即座に特定。
  • 安定性： 妨害電波検知と4周波数切替により、不安定になりがちな無線運用を安定化。
  • 柔軟な配線： バスライン配線距離は最長1,000m、総延長4,000mまで対応可能。

施工・設置ガイド

本機は屋内専用の壁掛け式ユニットです。無線のパフォーマンスを最大化するため、金属面への直付けを避け、周囲に電磁ノイズを発生させる機器（モーター等）から3m以上離して設置してください。また、AC100VとDC給電の併用は故障の原因となるため、必ずいずれか一方のみを接続してください。

確認項目 この製品での考え方
配線資材の選定 通信品質維持のため、φ0.9mm以上のAE線（OP線）を使用してください。
アンテナの向き λ/4ホイップアンテナは原則として垂直方向に立てて運用してください。
アドレス設定 内部DIPスイッチによるバイナリ加算方式で設定。送信機台数分が連続して予約されます。
混信対策 他の無線機と干渉する場合は、DIPスイッチ1,2で周波数チャンネルを変更してください。

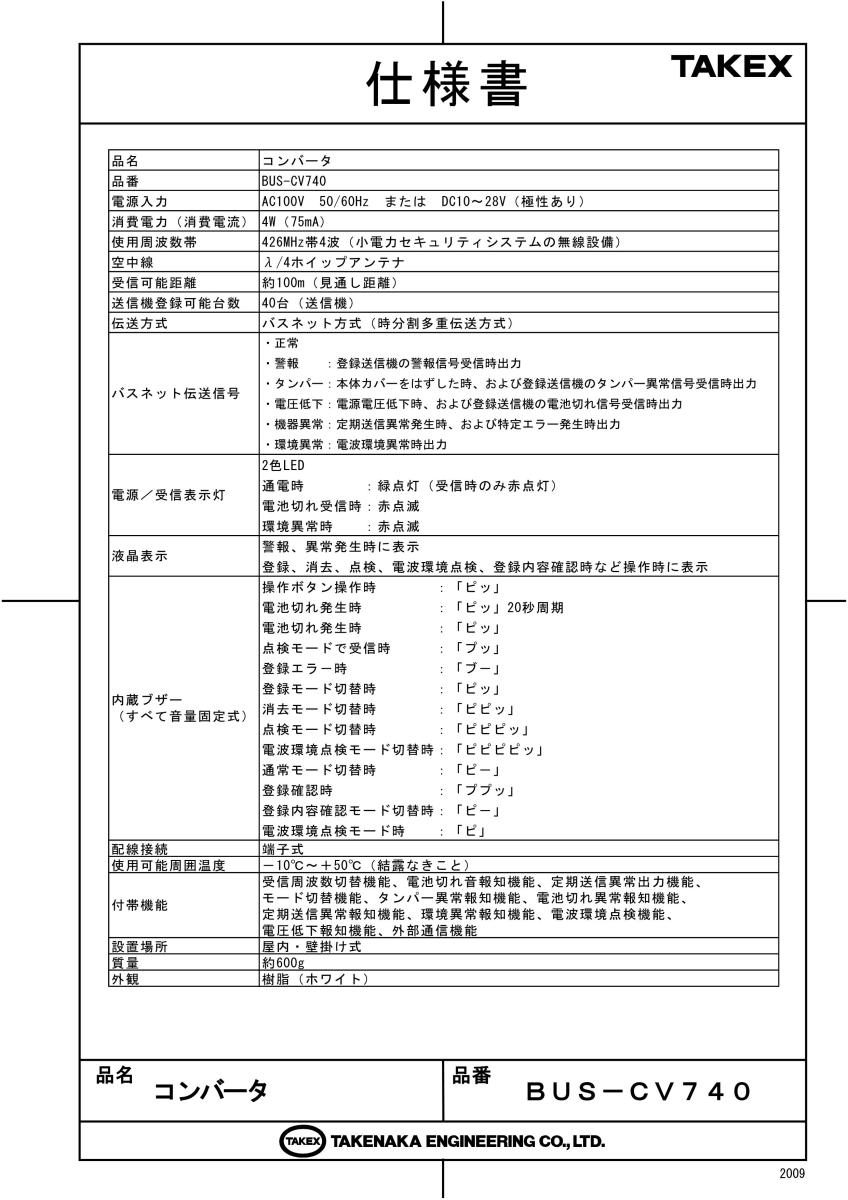

製品仕様

項目 内容
品名コンバータ
品番BUS-CV740
電源入力AC100V 50/60Hz または DC10〜28V（極性あり）
消費電力（消費電流）4W（75mA）
使用周波数帯426MHz帯 4波（小電力セキュリティシステムの無線設備）
空中線λ／4ホイップアンテナ
受信可能距離約100m（見通し距離）
送信機登録可能台数40台（送信機）
伝送方式バスネット方式（時分割多重伝送方式）
バスネット伝送信号正常、警報、タンパー、電圧低下、機器異常（定期送信異常）、環境異常
電源／受信表示灯2色LED（通電：緑点灯、受信：赤点灯、異常時：赤点滅）
液晶表示警報、異常発生、登録、消去、点検、電波環境点検、登録内容確認時に表示
内蔵ブザー操作音、電池切れ警告（20秒周期）、登録エラー、点検受信、モード切替音等（音量固定）
配線接続端子式
使用可能周囲温度－10℃〜＋50℃（結露なきこと）
付帯機能周波数切替、電池切れ音報知、定期送信異常出力、タンパー報知、電波環境点検、外部通信機能等
設置場所屋内・壁掛け式
質量約600g
外観樹脂（ホワイト）

FAQ

Q：BUS-C800以外のコントローラでも使用できますか？ A：いいえ、本機はバスネットコントローラBUS-C800シリーズ専用の周辺機器です。
Q：送信機の電池切れはどのように通知されますか？ A：本体の液晶に該当する送信機の情報が表示され、LEDが赤点滅、ブザーが20秒周期で鳴動します。
Q：AC100VとDC24Vの電源を同時に接続しても大丈夫ですか？ A：いいえ、併用は故障の原因となります。必ずどちらか一方のみを供給してください。
Q：受信距離が足りない場合はどうすればよいですか？ A：別売の中継機を設置するか、コンバータ本体の設置位置（高さや向き）を調整してください。
Q：妨害電波があるかどうかを事前に調べることはできますか？ A：はい、「電波環境点検モード」を使用することで、周囲のノイズレベルを液晶のバーで確認可能です。
Q：1台のコンバータに何台まで送信機を登録できますか？ A：最大40台まで登録が可能です。
Q：送信機の登録を消去する際は、すべて一括で行う必要がありますか？ A：いいえ、送信機ごとに個別消去を行うことも、一括で全消去することも可能です。
Q：バスラインの配線距離に制限はありますか？ A：最長端末まで1,000m以内、かつ総配線長4,000m以内（φ0.9mm以上のAE線使用時）となります。
Q：液晶画面を常に消灯しておくことは可能ですか？ A：はい、内部DIPスイッチ5の設定により、通常運用時の液晶表示をオフにすることができます。
Q：以前発生した異常の履歴を確認することはできますか？ A：はい、異常復旧後も液晶表示が点滅として残り、点検モードで過去の履歴を遡ることが可能です。
