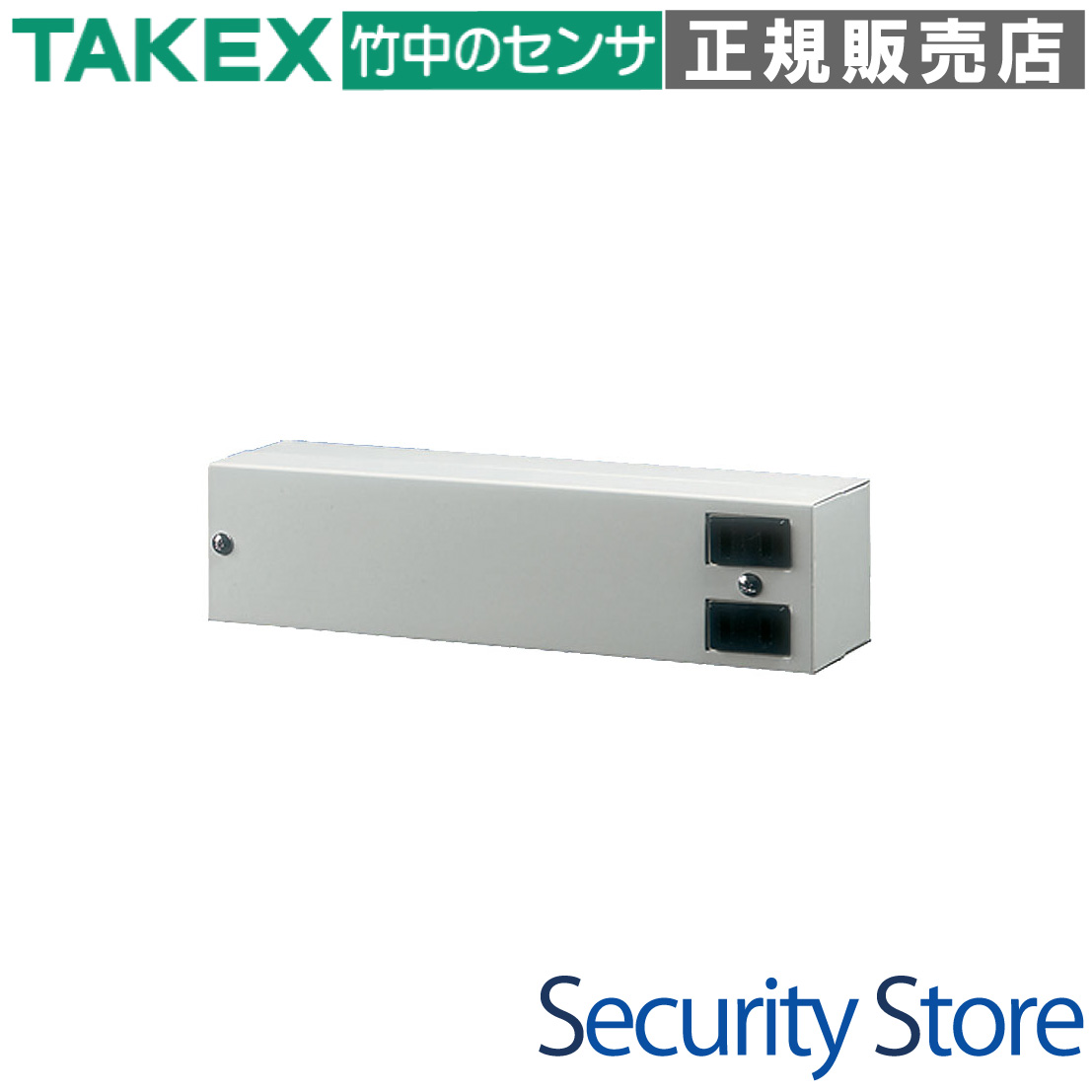

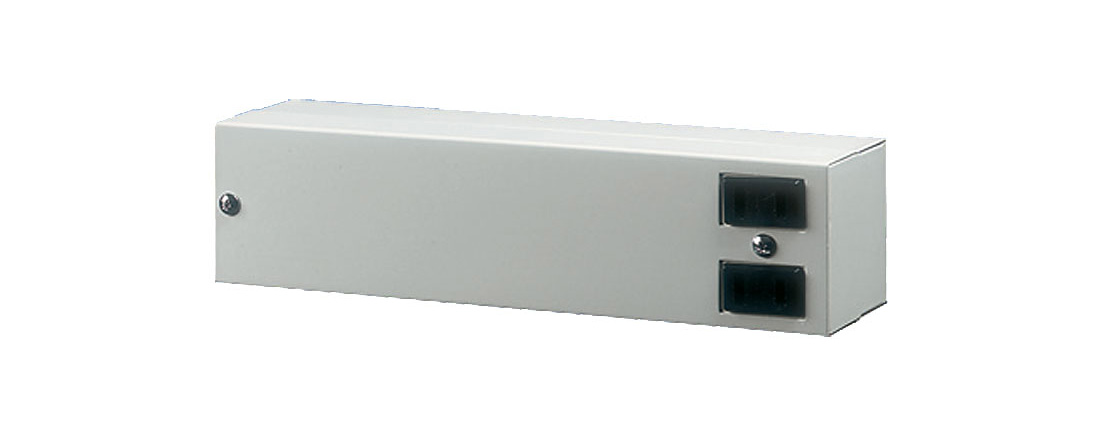

NSA-409MT 避雷モジュール

高性能セラミック避雷管と高容量バリスタによる「ハイブリッド二重防護システム」を採用した避雷モジュールです。電話回線送信機や通報装置などの精密電子機器を、電源ラインと信号ラインの両面から誘導雷サージによる故障から強力に保護します。

型番： NSA-409MT
製品名： 避雷モジュール
方式： ハイブリッド防護方式（セラミック避雷管＋バリスタ）
主な用途： 送信機・通報装置・AC100V機器の雷サージ対策
設置場所： 屋内
定格容量： AC100V 5A以下（接続機器合計）

資料ダウンロード

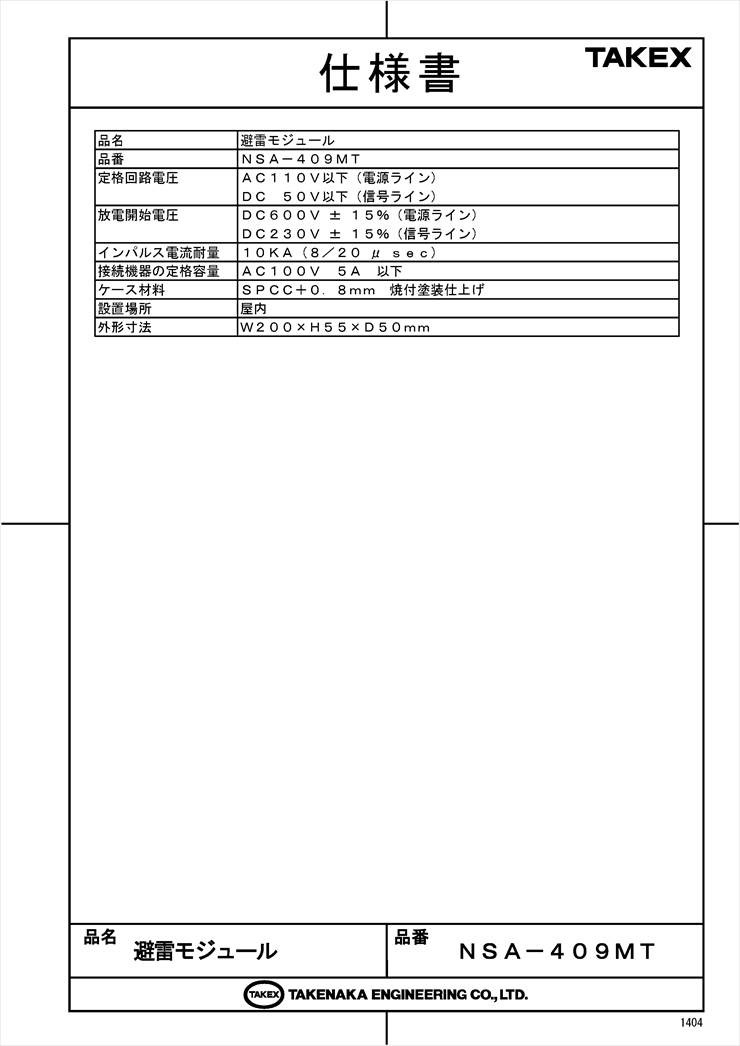

仕様書（PDF）

この製品が向いている用途

電話回線送信機や通報装置の保護
AC100Vで駆動する精密電子機器の防護
アナログ電話回線・専用線のサージ対策
既設システムの雷害対策強化

導入前に確認したいポイント

接続機器の合計消費電力が5A以内か
第三種接地工事（100Ω以下）が可能か
設置場所が屋内（常温常湿）であるか
電源ラインと信号ライン両方の保護が必要か

特長

高性能セラミック避雷管（GDT）の採用

セラミック材を使用し、機械的・電気的強度を大幅に高めた高性能な避雷管を採用しています。絶縁破壊電圧を超えた急峻な雷サージを瞬時に放電・バイパスさせることで、後段の機器への侵入を確実に阻止します。

高容量バリスタ（MOV）による二重吸収システム

サージ耐量が大きいバリスタを二重に配置したハイブリッド設計です。避雷管で取り切れなかった残留電圧をバリスタがさらに吸収することで、クランプ電圧を接続機器の耐圧以下まで抑制し、保護能力を極限まで高めています。

電源と信号ラインの同時防護が可能

AC110V以下の電源ラインと、DC50V以下の信号ライン（電話回線等）をこれ1台で同時に保護できます。機器の故障原因となる2つの経路を包括的に守るため、システム全体の信頼性が向上します。

既設機器への高い親和性と施工性

端子台構造を採用しており、既設の送信機や通報装置、各種制御機器に対して容易に割り込ませて接続することができます。現場での後付け施工もスムーズに行える設計です。

難燃性材料による徹底した安全設計

プリント基板から内部部品に至るまで、難燃性材料を徹底して使用しています。万が一、許容を超える過剰なサージが流入した場合でも、二次被害としての焼損リスクを最小限に抑えます。

耐久性に優れた金属筐体（SPCC）

厚さ0.8mmの冷間圧延鋼板（SPCC）に焼付塗装を施した金属製ケースを採用。物理的な衝撃や環境変化に対する耐久性が高く、長期間の安定運用を支える堅牢な作りとなっています。

動作状態を監視するインジケーター搭載

筐体には動作状態を確認するための表示ランプを装備しています。保守点検時にランプの状態を確認することで、本機の防護機能が健全であるか、あるいはサージ吸収によって寿命に達しているかを一目で判別可能です。

10kAの強力なインパルス電流耐量

誘導雷に対する強力な防護性能の指標となるインパルス電流耐量は、10kA (8/20μsec) を誇ります。小規模な誘導雷から強力なサージまで、幅広い環境下での防護に対応します。

    選定時に評価したい強み
    確かな実績： 竹中エンジニアリング製の信頼性の高い防護ロジックを採用。
包括防護： 電源と信号（L1, L2）の両端子を備え、回り込みサージも遮断。
高い保守性： 状態表示ランプにより、落雷後の交換要否が判断しやすい。
優れたコストパフォーマンス： 精密機器の基板交換リスクに比べ、極めて安価に安全を確保。



施工・設置ガイド

避雷モジュールの性能を100%発揮させるためには、適切な接地と配線管理が不可欠です。

重要施工項目	NSA-409MT での推奨事項
接地（アース）	第三種接地工事（100Ω以下）を必ず実施してください。接地抵抗が高いとサージが逃げず、保護機能が働きません。
接地線の配線	2.0mm2以上の太い電線を使い、できるだけ短く最短距離で接地極へ接続してください。
入出力の分離	入力側（サージ側）と出力側（保護機器側）の配線は束ねず、離して配線してください（サージの飛び移り防止）。
接続容量制限	接続する機器の合計消費電流が5Aを超えないように管理してください。

製品仕様

項目	内容
型番	NSA-409MT
定格回路電圧（電源）	AC110V 以下
定格回路電圧（信号）	DC50V 以下（アナログ電話回線、専用線に対応）
放電開始電圧（電源）	DC600V ± 15%
放電開始電圧（信号）	DC230V ± 15%
インパルス電流耐量	10kA (8/20μsec)
接続機器の定格容量	AC100V 5A 以下
ケース材質・仕上げ	SPCC（冷間圧延鋼板）t0.8mm 焼付塗装仕上げ
設置場所	屋内
外形寸法	W200 × H55 × D50 mm

FAQ

Q：どのような機器に使用できますか？ A：主にアナログ電話回線を使用する送信機や通報装置、またはAC100Vで動作する消費電力500W（5A）以内の精密機器に使用可能です。

Q：接地（アース）は必ず必要ですか？ A：はい、必須です。本機はサージをアースへ逃がすことで機器を保護するため、100Ω以下の第三種接地工事が不十分な場合、保護効果が得られません。

Q：AC200Vの電源ラインに使用できますか？ A：いいえ、使用できません。定格回路電圧はAC110V以下となっております。

Q：表示ランプが消灯しているのですが、故障ですか？ A：入力側の電源供給がないか、あるいは大きなサージを吸収して内部の保護素子が寿命に達した可能性があります。電圧があるのに消灯している場合は本体を交換してください。

Q：一度雷サージを吸収した後も、そのまま使い続けられますか？ A：避雷器は消耗品です。一度でも大きなサージを吸収すると素子が劣化するため、近傍で落雷があった際やランプが消灯した際は速やかな交換を推奨します。

Q：電話回線（信号ライン）だけの保護に使用できますか？ A：可能です。ただし、電源ラインからもサージは侵入するため、可能な限り電源・信号の両方を本機経由で接続することを推奨します。

Q：屋外に設置することは可能ですか？ A：いいえ、屋内専用仕様です。屋外でご使用になる場合は、別途防水性能のあるプルボックス等の中に収納して設置してください。

Q：製品の交換時期の目安はありますか？ A：設置環境にもよりますが、電子部品の経年劣化を考慮し、予防保全の観点から5〜7年程度での更新を推奨しています。

Q：接続できる機器の電流容量の確認方法は？ A：接続する全ての機器の定格電流の合計を確認してください。本機は最大5Aまで対応していますが、安全のため余裕を持った構成にしてください。

Q：施工時にAC入力と信号入力を逆に接続しても大丈夫ですか？ A：いいえ、厳禁です。ACラインと信号ラインでは放電開始電圧が異なるため、逆接続は機器の破損や事故の原因となります。
