信号制御SPD [SG-Z12S]

Q: 取付に圧着端子は必須ですか？

いいえ、必須ではありません。単線や撚線を直接端子台に締め込むことが可能です。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）雷サージプロテクタ（SPD） DC12V制御線用 DINレール対応

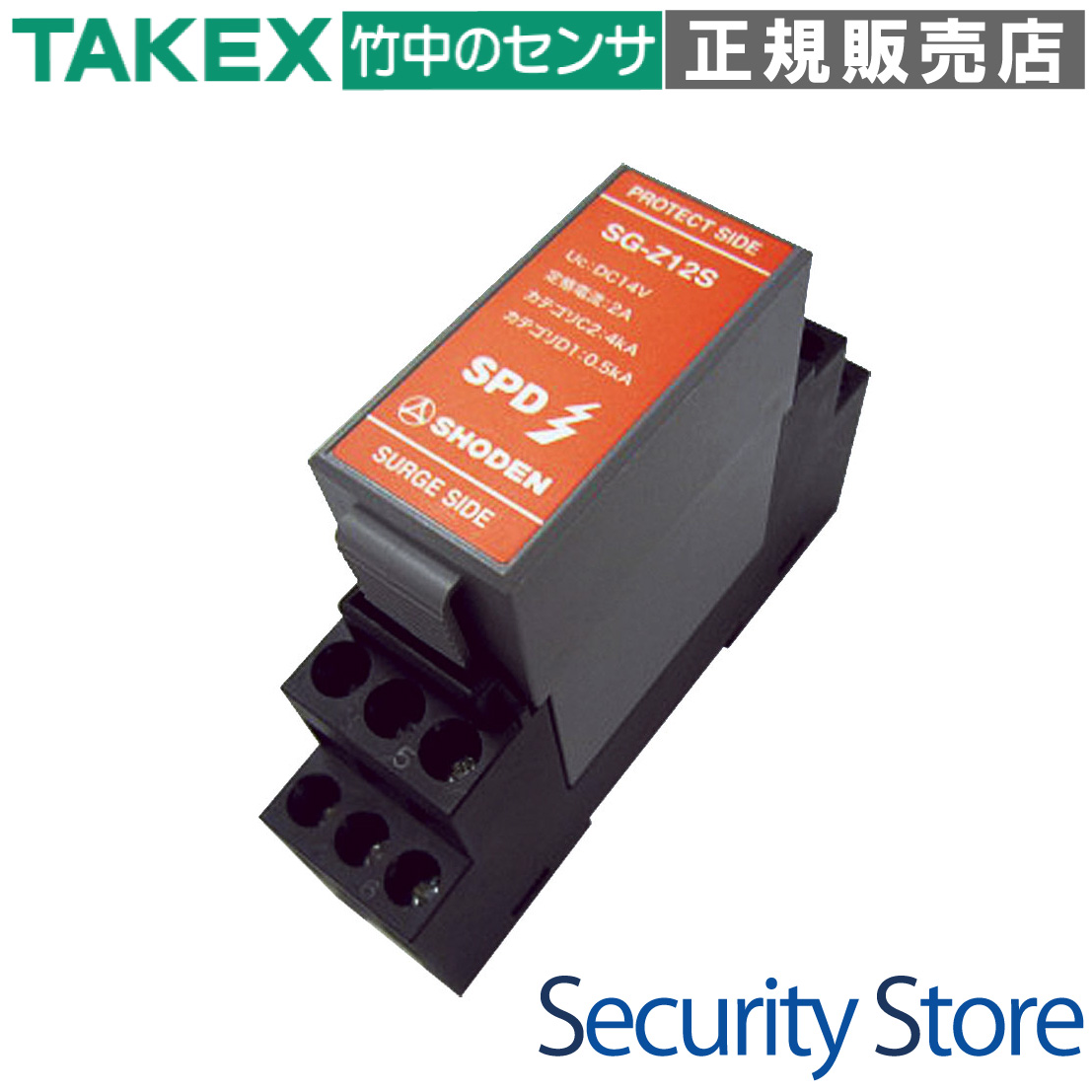

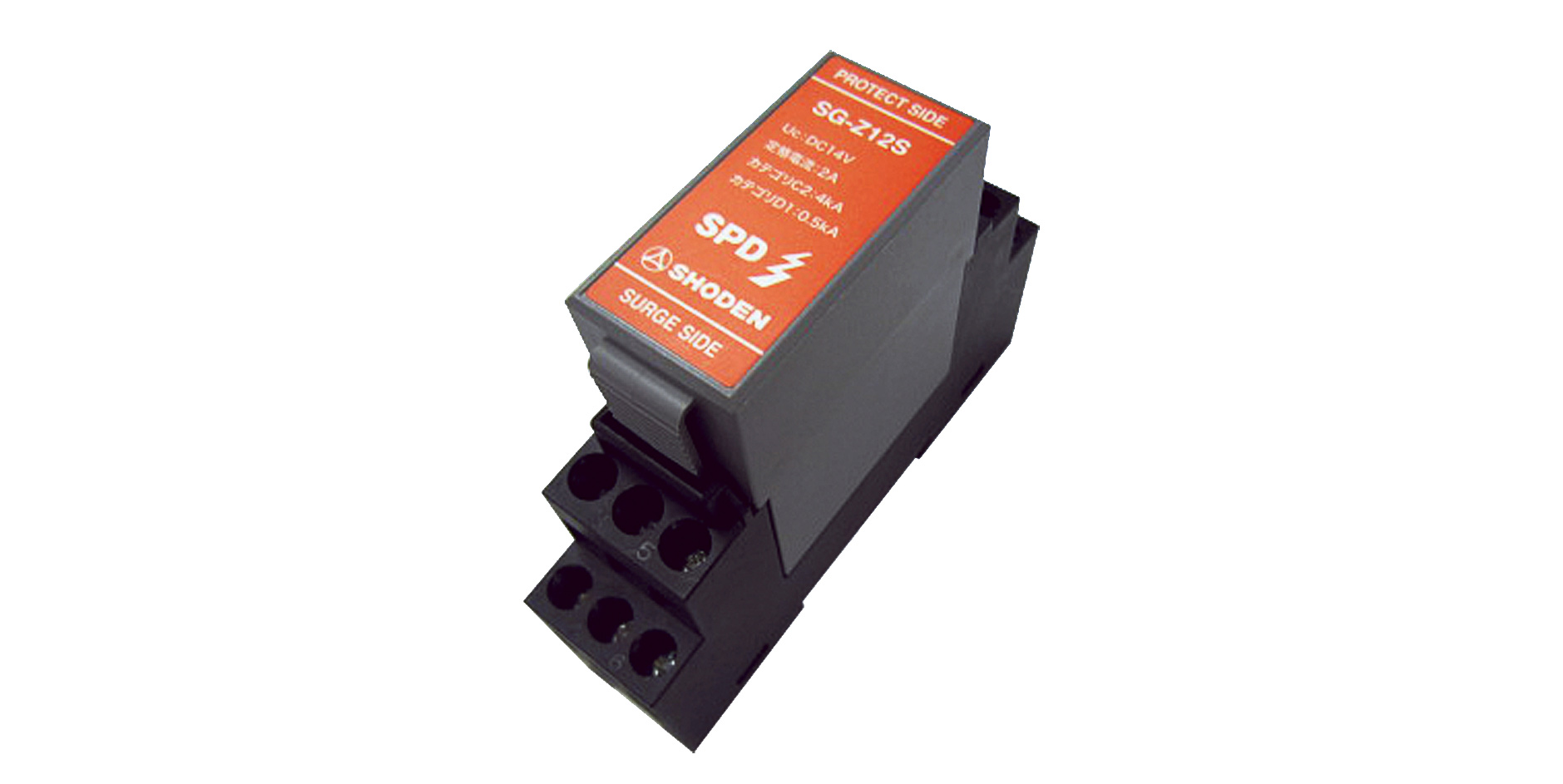

SG-Z12S 信号制御SPD

DC12V以下の接点・制御回線を雷サージから守る、高性能サージ防護デバイス（SPD）です。直撃雷波形に対応し、精密機器の故障リスクを大幅に低減します。

型番： SG-Z12S
製品名： 信号制御SPD
対応電圧： 最大連続使用電圧 DC14V（DC12Vラインに最適）
取付方式： 35mm幅DINレール対応 / 圧着不要の端子台方式
構造： メンテナンス性に優れたプラグイン構造

資料ダウンロード

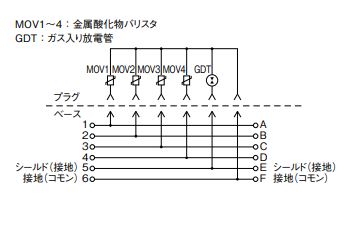

仕様書（PDF）配線接続図（GIF）

この製品が向いている用途

セキュリティシステムのDC12V電源・信号線
屋外に設置されたセンサーの警報出力ライン
制御盤内の精密電子機器の保護
雷害リスクの高い環境下での通信・制御配線

導入前に確認したいポイント

回路の電圧がDC14V（Uc）以下であること
定格電流が2A以下の回路であること
D種またはA種接地（FG）の確保が可能か
設置スペースがDINレールまたは盤内にあるか

特長

直撃雷波形（10/350μs）への対応

一般的な誘導雷だけでなく、よりエネルギーの大きい直撃雷波形（カテゴリD1：10/350μs）にも対応した設計となっており、過酷なサージ侵入時でも接続機器を強固に保護します。

メンテナンス効率を最大化するプラグイン構造

ベース部を配線したまま、SPD本体（プラグ）のみの交換が可能です。万が一の故障時や点検時にも、信号中断時間を最小限に抑え、スムーズな復旧を実現します。

施工を簡略化する圧着不要の端子台方式

セルフアップ方式のM3ネジ端子を採用。面倒な圧着端子加工を省き、単線・撚線を直接接続できるため、現場での施工時間を短縮し、作業効率を大幅に向上させます。

省スペース・標準的なDINレール取付

35mm幅のDINレールにワンタッチで固定できるレールロック機構を装備。複雑な制御盤内でも整理されたレイアウトで設置が可能です。

広範囲な動作環境温度への適応

-40℃から+70℃までの幅広い温度範囲で動作可能です。極寒地の屋外設備から、高温になりやすい盤内まで、設置場所を選ばないタフな仕様です。

高耐流量・長寿命設計

通信・信号用に最適化された放電素子を搭載。数10回の雷サージを受けても保護性能を維持する耐久性を備えており、長期にわたる安心を提供します。

誤挿入を防止するカラーコーディネート

ベース側の形式銘板とプラグ側の銘板の色を合わせることで、異なる電圧仕様のプラグを誤って挿入するミスを物理的に防止します。

    選定時に評価したい強み
    高い保護能力： 電圧防護レベル100V以下（線間）で、低耐圧な電子基板も守り抜きます。
迅速な復旧： プラグ抜け防止ツマミにより、工具なしで迅速にプラグ交換が可能。
優れた環境耐性： 結露なき湿度96%以下、極低温から高温まで対応する産業用グレード。
柔軟な配線： コモン線を持つ特殊回路や接地間耐電圧が低い回路にも対応可能。



施工・設置ガイド

施工品質はSPDの性能に直結します。FG（接地）配線は、できるだけ太く（2.0mm2以上推奨）、最短距離で接地母線に接続してください。

確認項目	SG-Z12S での設計・運用
適合電線	撚線：0.2mm2 〜 2.63mm2、単線：φ0.35mm 〜 φ1.82mm
接地（FG）	必ず盤の接地母線へ接続。抵抗値が低いほど保護効果は高まります。
耐圧試験時の注意	絶縁抵抗試験等を実施する際は、必ずSPDプラグを外してください。
交換目安	サージによる劣化や環境要因を考慮し、10年程度での交換を推奨。

製品仕様

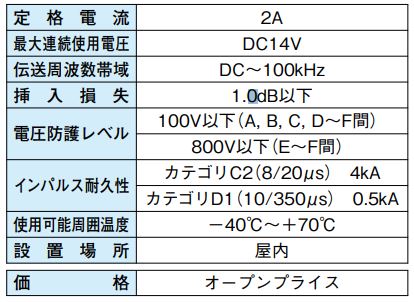

項目	内容
品名	信号制御SPD
品番	SG-Z12S
定格電流	2A
最大連続使用電圧	DC14V
伝送周波数帯域	DC〜100kHz
挿入損失	1.0dB以下
電圧防護レベル	100V以下（A、B、C、D-F間） 800V以下（E〜F間）
インパルス耐久性	カテゴリC2（8/20μs） 4kA カテゴリD1（10/350μs） 0.5kA
使用可能周囲温度	-40℃〜+70℃
設置場所	屋内（盤内等）

FAQ

Q：この製品はAC100Vの電源ラインに使えますか？ A：いいえ、使えません。最大連続使用電圧はDC14Vです。AC100VにはSG-Z350Sなどの適合機種をご使用ください。

Q：故障しているかどうかを確認する方法はありますか？ A：信号が遮断された場合、SPDプラグをベースから抜いてください。抜いた状態で信号が復旧すればSPDの劣化・故障と判断できます。

Q：通電を表示するLEDは付いていますか？ A：本製品は受動部品（パッシブデバイス）のため、LED等の表示灯は備えておりません。

Q：接地（FG）をつながなくても効果はありますか？ A：いいえ。サージエネルギーを地面に逃がすためのデバイスであるため、必ず適切な接地（D種接地以上）を行ってください。

Q：取付に圧着端子は必須ですか？ A：いいえ、必須ではありません。単線や撚線を直接端子台に締め込むことが可能です（圧着端子使用時は幅6mm以下）。

Q：屋外で使用することは可能ですか？ A：製品自体は屋内仕様です。屋外で使用する場合は、必ず防水処理が施されたプラボックスや盤の中に設置してください。

Q：絶縁抵抗試験（メガテスト）を行う際の注意点は？ A：試験電圧によりSPDが動作し、破損する恐れがあるため、試験時は必ずSPDプラグをベースから外してください。

Q：一度雷を受けたら交換が必要ですか？ A：定格内のサージであれば数十回耐えられますが、直撃雷などの過大なサージを受けた場合や、信号に異常が出る場合は交換が必要です。

Q：2Aを超える電流が流れる回路に使用できますか？ A：定格電流は2Aです。これを超える負荷電流が流れる回路には使用できません。

Q：交換用のプラグはどれでも同じですか？ A：いいえ、ベースと同じ型番・同じ色のプラグを使用してください。SG-Z12Sは青/緑系の銘板カラーが目印です。
