警戒・解除判別インターフェース [KKI-02]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）周辺機器・インターフェース警戒・解除連動 BtoB防犯

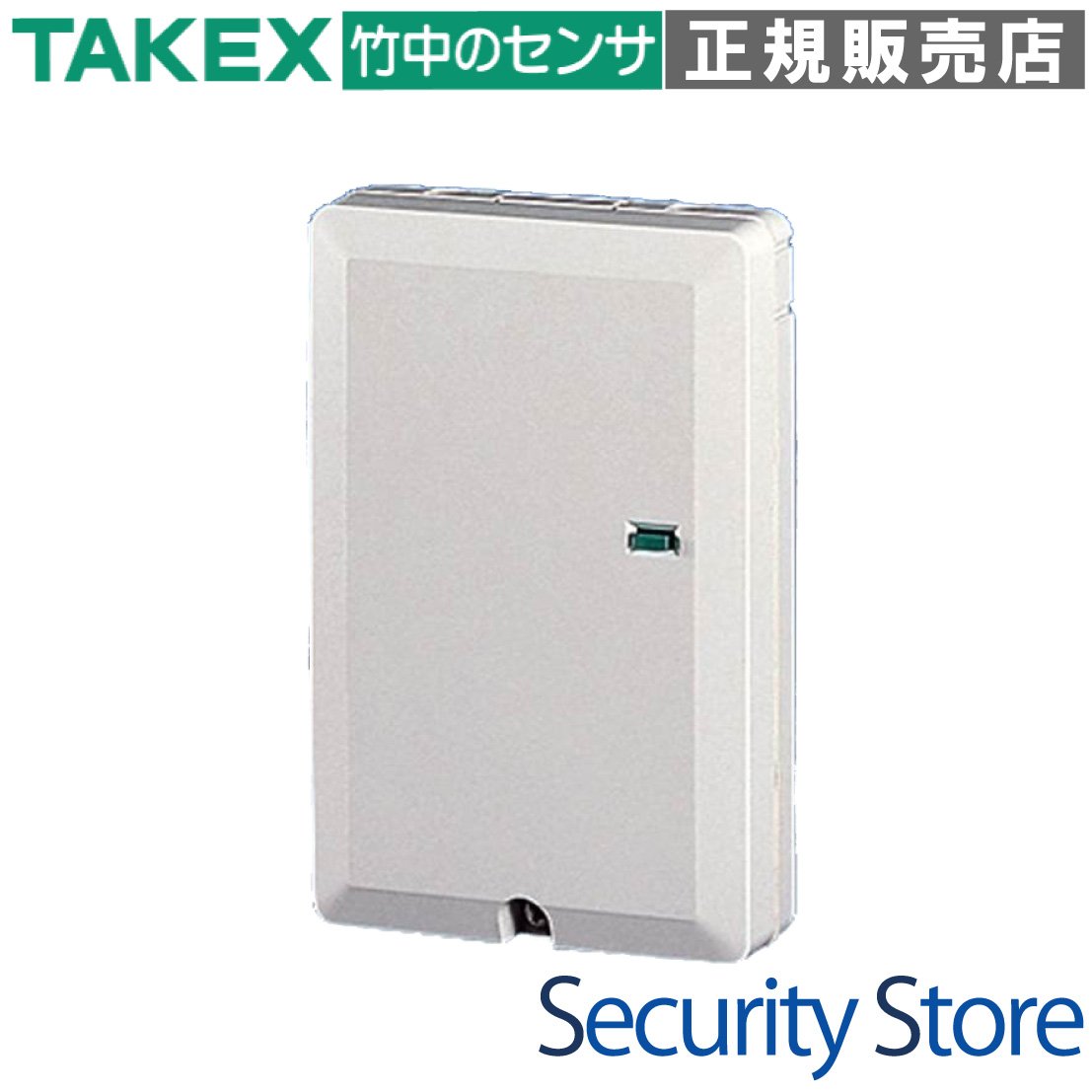

KKI-02 警戒・解除判別インターフェース

KKI-02は、防犯コントローラとリモートスイッチの間に設置し、システムの警戒・解除状態を電気的な無電圧接点として取り出すための専用インターフェースです。警備状態に連動した監視カメラの録画開始や照明制御、電気錠の管理など、他設備との高度なシステム連携を容易に実現します。

型番： KKI-02
製品名： 警戒・解除判別インターフェース
出力形式： 無電圧リレー接点：c接点×2系統
主な用途： 警備状態のモニタリング、他設備（カメラ・照明・電気錠）との連動
対応システム： 3路リモートコントローラ（C-501 / C-604VF3等）
設置場所： 屋内壁掛式

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

警備の「警戒」に連動したNVR/カメラの録画開始
「解除」操作に合わせた電気錠の一括解錠・施錠
警戒状態を照明や回転灯で外部へ通知する運用
入退室管理システムへの警備状態信号入力

導入前に確認したいポイント

本機単体では動作しません（コントローラと3路リモートスイッチが必要）
設置は屋内に限定されます（防水・防滴仕様ではありません）
電源は必ず接続先のコントローラのセンサー用電源から供給してください
出力接点の定格（DC30V・0.5A）を超える負荷の直接接続は不可です

特長

警備状態の確実なモニタリング

コントローラのリモートスイッチ制御端子から、警戒・解除の判別信号（モニタリング出力）を取り出すことができます。システムの現在の運用状態をリアルタイムに把握し、外部機器へ伝達する要の役割を果たします。

2系統の独立した無電圧接点出力

判別出力として無電圧c接点を2系統備えています。1つは監視カメラの録画制御に、もう1つは電気錠の制御や照明のON/OFFになど、異なる2つの用途へ同時に信号を送出することが可能です。

3路リモートコントローラへの専用設計

竹中エンジニアリング製の3路リモートコントローラ（C-201、C-501、C-604VF3等）に最適化された設計です。既存の3路配線システムに組み込むことで、機能をスムーズに拡張できます。

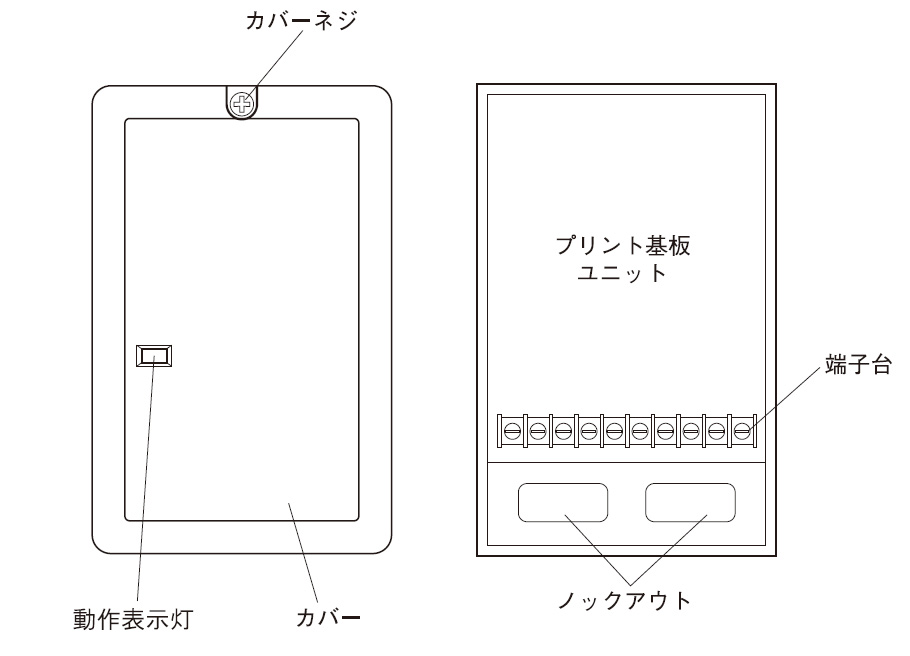

視認性に優れた動作表示LED

本体に動作表示灯（LED）を搭載しています。通電状態や信号の判別状態を現場で即座に目視確認できるため、施工時の動作チェックやメンテナンス時の切り分けが容易です。

施工性を考慮したコンパクトな筐体

幅64mm、高さ100mmのコンパクトなサイズ感で、壁面への取り付けもスムーズです。ケースの背面と底面にはノックアウト（配線引込穴）が配置されており、現場の配線経路に柔軟に対応します。

信頼性の高いハードウェア仕様

使用周囲温度-10℃〜+55℃に対応し、日本の現場環境で安定して動作します。ABS樹脂製の堅牢なカバーにより、内部の精密な判別回路を保護しています。

    選定時に評価したい強み
    システム拡張性： 既設の3路警備システムを壊さずに、後付けで外部設備連動を追加できる点。
柔軟な出力設定： 2c接点により、NO（常開）/NC（常閉）の両方の出力論理を自由に選択可能。
容易な電源確保： DC12V駆動のため、コントローラのセンサー電源端子からそのまま給電可能。
現場対応力： 信号のコモンが電源マイナスと共通のため、配線設計がシンプルに完結。



施工・設置ガイド

設置の際は、まずベースを壁面にネジ固定し、その後に端子台へ結線を行ってください。配線作業中は、短絡による機器破損を防ぐため必ず電源をオフにしてください。

コントローラ別端子接続リファレンス

接続先機種	電源(+)	電源(-)	リモートスイッチ入力
C-501	(8)番端子	(9)番端子	(18), (20), (19)番端子
C-604VF3	(7)番端子	(8)番端子	(33), (34), (35)番端子

出力接点の動作ロジック

システム状態	NO-C間接点	NC-C間接点
警戒中	開（Open）	閉（Close）
警戒解除中	閉（Close）	開（Open）

トラブルシューティング

現象	推定原因	処置
LEDが点灯しない	電源極性の間違い、または断線	テスターでDC12Vが届いているか確認し、極性をチェック
接点が切り替わらない	信号入力の結線ミス	コントローラ〜本機〜スイッチ間の3路配線を確認
接点動作が逆である	出力端子（NO/NC）の選択ミス	接続先をNOからNC、またはNCからNOへ付け替える
動作が不安定	電源容量不足、またはノイズ	コントローラの電源容量を超過していないか再計算

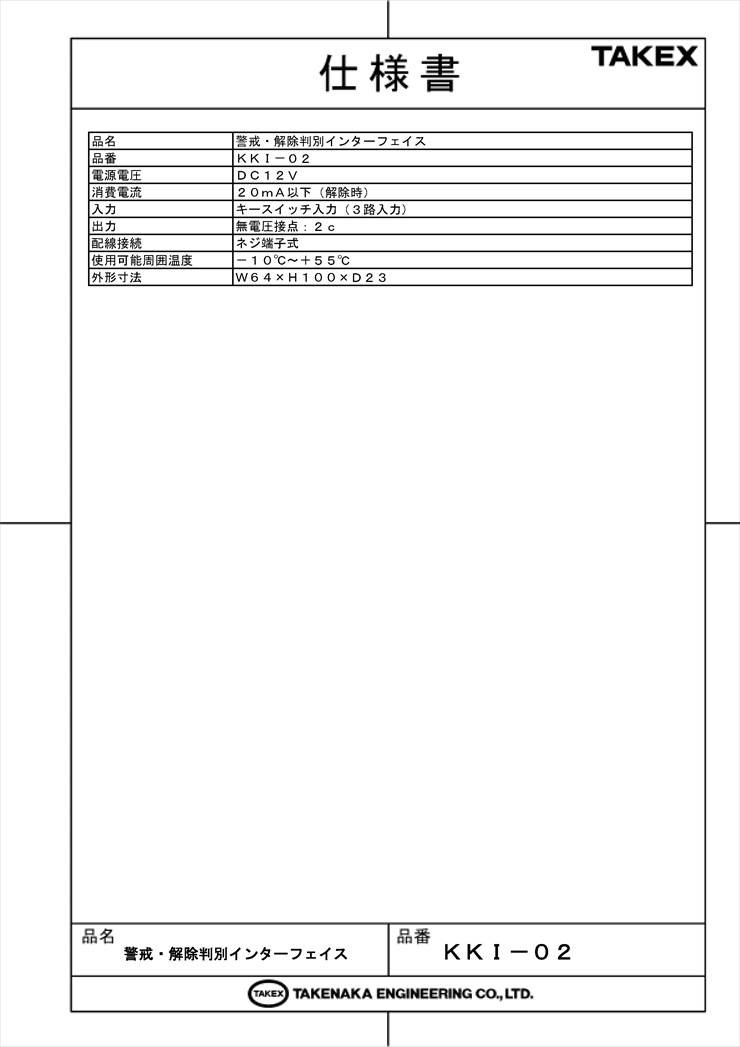

製品仕様

項目	内容
品名	警戒・解除判別インターフェース
品番	ＫＫＩ－０２
電源電圧	ＤＣ１２Ｖ（極性あり）
消費電流	２０ｍＡ
出力	無電圧リレー接点：ｃ接点×２（ＤＣ３０Ｖ　０．５Ａ）
対応機種	３路リモートコントローラ
使用可能周囲温度	－１０℃〜＋５５℃（結露なきこと）
設置場所	屋内：壁掛式
外形寸法	W64 × H100 × D23 (mm)
質量	約80g

FAQ

Q：本機だけで警戒・解除の状態を判別できますか？ A：いいえ。必ず対応するコントローラと「3路リモートスイッチ」が接続されている必要があります。単体では動作しません。

Q：出力される接点は何系統ありますか？ A：2系統（2c出力）あります。同時に2つの異なる外部機器へ信号を送ることが可能です。

Q：電源はどこから取ればよいですか？ A：接続するコントローラの「センサー用電源端子（DC12V）」から供給してください。別電源を使用すると誤動作の原因になる場合があります。

Q：警戒中に接点を「閉」にすることはできますか？ A：はい、可能です。NC-C間の端子を使用することで、警戒中に閉（Close）、解除中に開（Open）の動作となります。

Q：100VのAC機器を直接制御できますか？ A：できません。接点定格はDC30V・0.5Aまでです。100V機器を制御する場合は、別途パワーリレーなどを介して接続してください。

Q：屋外に設置しても大丈夫ですか？ A：いいえ、屋内専用モデルです。屋外や水のかかる場所、結露の激しい場所への設置は避けてください。

Q：コントローラC-604VF3にも使えますか？ A：はい、対応しています。接続する端子番号は取扱説明書または本ページの施工ガイドを参照してください。

Q：LEDが点灯しているのに出力が切り替わりません。 A：コントローラ側の設定が「3路リモートスイッチ」および「リモート有」になっているか確認してください。

Q：2路のリモートスイッチには対応していますか？ A：本機は3路リモートコントローラ・スイッチ専用品となります。

Q：配線距離に制限はありますか？ A：使用する電線の太さやコントローラの仕様に準じますが、原則としてリモートスイッチの規定距離内で使用してください。
