HM-1B (露出型) 人の動きセンサー TAKEX 竹中エンジニアリング [HM-1B]

HM-1B (露出型) 人の動きセンサー TAKEX 竹中エンジニアリング [HM-1B]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 人感センサー 近赤外線反射方式 屋内用 生活安心報知

HM-1B (露出型) 人の動きセンサー

HM-1Bは、近赤外線ビーム直接反射方式を採用した高精度な「人の動きセンサー」です。一般的なパッシブセンサーとは異なり、検知エリア内での「静止検知」が可能なため、生活リズムの監視や介護・医療現場での滞留検知に最適です。

  • 型番： HM-1B
  • 方式： 近赤外線ビーム直接反射方式 (静止検知型)
  • 主な用途： 生活安心報知、廊下・トイレの滞留検知、ペット対応検知
  • 電源： DC10.5V〜28V（無極性）
  • 最大検知距離： 1m以内（調整可能）

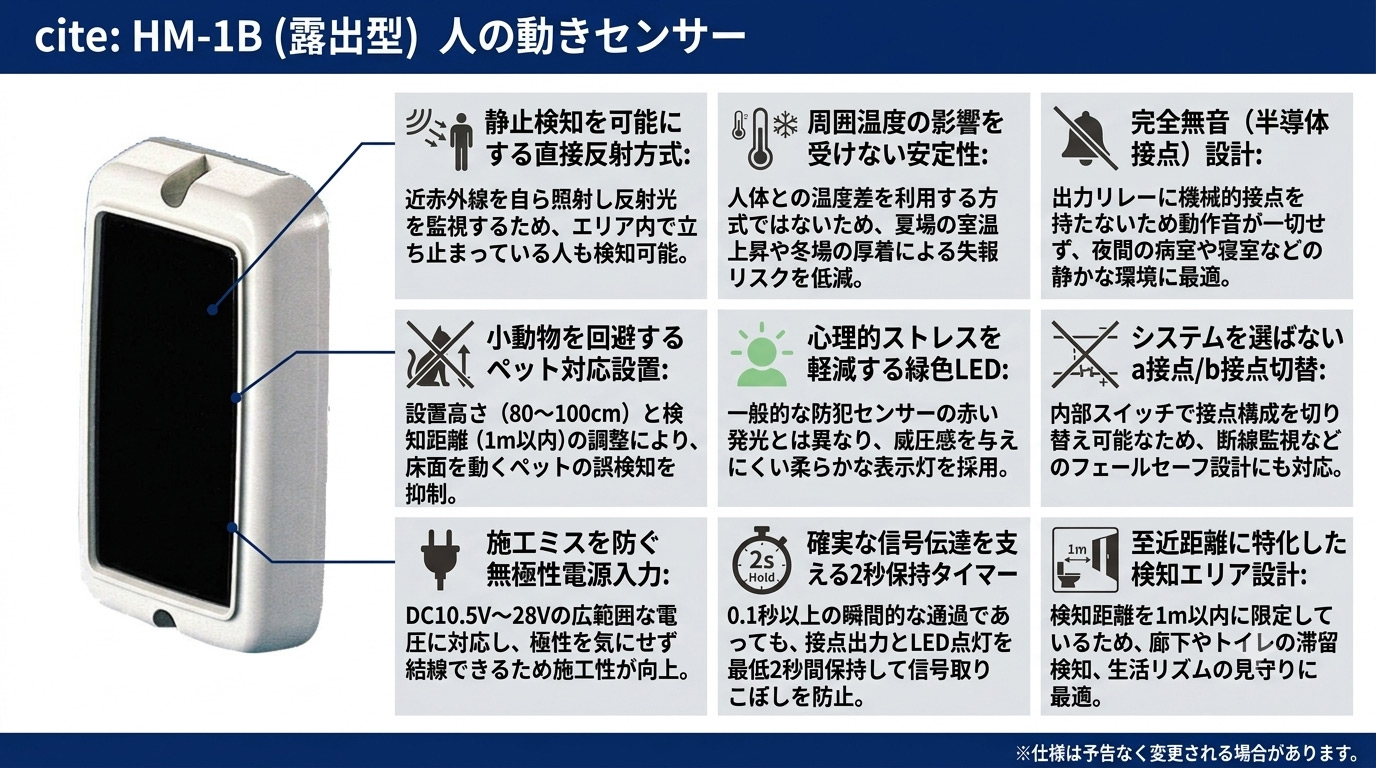

人の動きセンサー HM-1B (露出型) 製品画像

資料ダウンロード

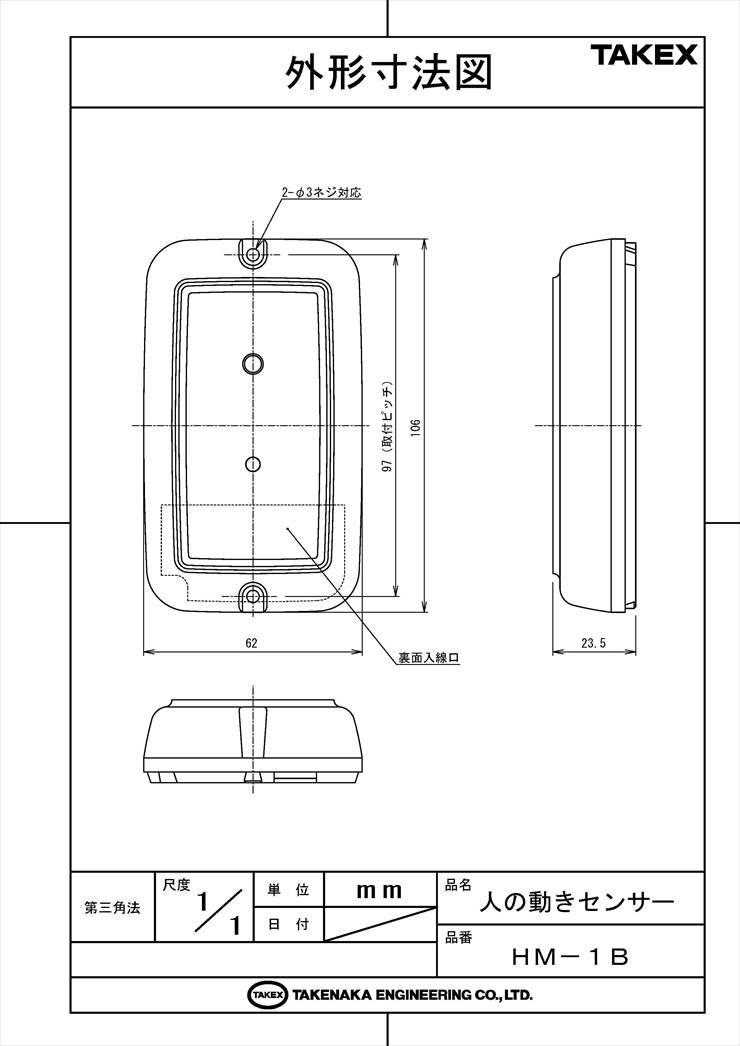

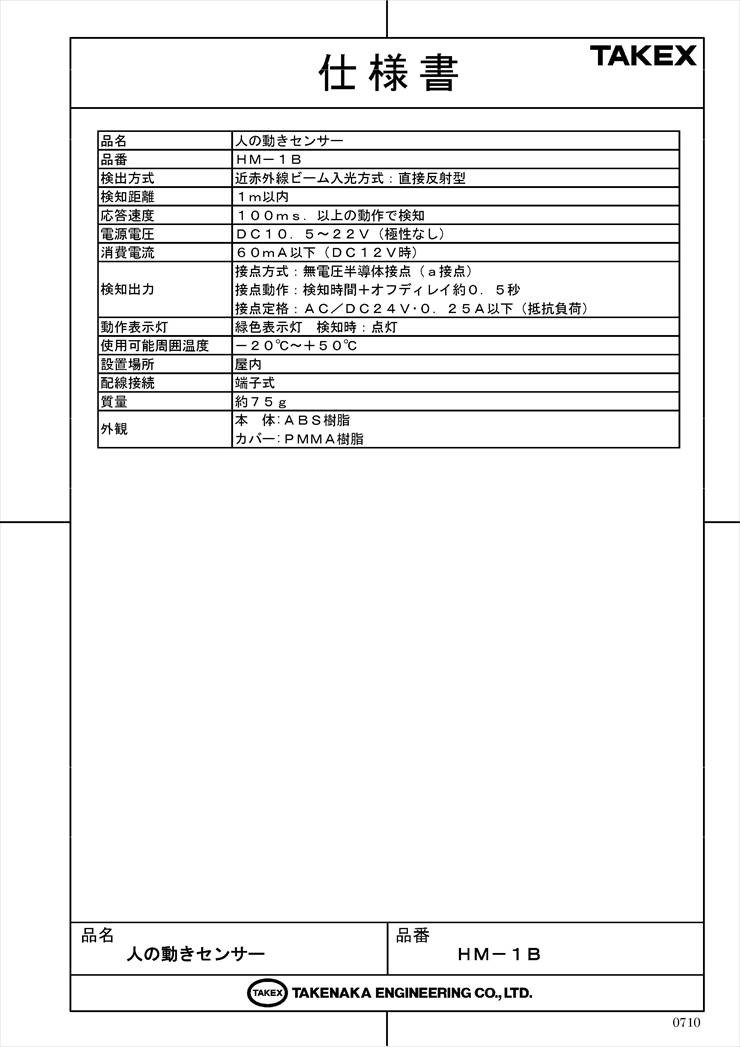

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高齢者・要介護者の生活リズム見守り
  • 病院・福祉施設での廊下や個室の滞留検知
  • 静粛性が求められる寝室や夜間の居住空間
  • ペット（犬・猫）がいる環境での人体検知

導入前に確認したいポイント

  • 屋内専用です（屋外・水回り・多湿環境は不可）
  • 検知距離は1m以内の至近距離設計です
  • 単体運用ではなく受信機等とのAND接続を推奨
  • 反射率の低い黒い服や革製品は検知しにくい場合があります

特長

「静止検知」を可能にする直接反射テクノロジー

人体の表面温度の変化を捉えるPIR方式とは異なり、自ら近赤外線を照射し反射光を監視する方式です。検知エリア内で人が立ち止まっていても検知を維持し続けるため、確実な在室確認や滞留監視が可能です。

温度変化の影響を受けない安定した検知性能

近赤外線ビーム方式のため、夏場の室温上昇や冬場の厚着など、周囲温度と人体の温度差が少ない環境下でも影響を受けません。廊下やトイレなど、環境条件が変化しやすい場所でも安定して動作します。

夜間も安心な完全無音（半導体接点）設計

出力リレーに機械的接点を持たない無電圧半導体接点を採用しています。検知時の「カチッ」というリレー動作音が一切しないため、夜間の病室や寝室など、静かさが求められる場所への設置に最適です。

小動物を回避するペット対応設置が可能

エリアビームを1本に絞り、検知距離を1m以内に限定している特性を活かし、床面を移動する犬や猫を検知しない高さ（80cm〜100cm）に設置することで、ペット共生環境での誤報を最小限に抑えます。

心理的負担を軽減する柔らかな表示灯

検知時の動作表示灯には、威圧感を与えない緑色のLEDを採用。一般的な防犯センサーの赤い発光に比べて「監視されている」という心理的ストレスを利用者に与えにくい配慮がなされています。

フェールセーフにも対応するa接点/b接点切替

出力接点は内部スイッチで簡単に切り替えが可能です。通常のa接点運用だけでなく、断線監視や高い安全性が求められるシステムに適合するb接点運用も選択でき、現場の要求に応じた柔軟な設計が可能です。

現場を選ばない無極性電源入力

DC10.5V〜28Vの広範囲な電源電圧に対応し、さらに入力には極性がありません。施工時の結線ミスを防止し、既存のシステム電源をそのまま活用できるため、導入・施工コストの削減に寄与します。

確実な信号伝達を支える2秒保持タイマー

検知時間が0.1秒以上の瞬間的な通過であっても、接点出力とLED点灯を最低2秒間保持します。これにより、受信機側での信号取りこぼしを防ぎ、確実な報知システムを構築できます。

選定時に評価したい強み

  • 静止検知： 動かない人間も捕捉し続けるため、生活安心報知に最適
  • 無音動作： 機械的接点音がなく、静粛な居住環境を壊さない
  • 環境耐性： 温度差の影響を受けず、夏場や冬場の失報リスクが低い
  • 施工性： 無極性電源と端子式接続で、現場での結線作業がスムーズ

施工・設置ガイド

HM-1Bの性能を最大限に発揮させるため、以下の条件に留意して施工を行ってください。

確認項目 この製品での考え方
推奨設置高さ 床面から80cm〜100cm。成人の胴体を捉え、ペットを逃がす最適値です。
背景障害物 センサー前面2m以内に壁や扉がないことが理想。ある場合は感度調整が必要です。
外乱光対策 太陽光や強力なランプが検知窓を直撃しない位置に設置してください。
配線極性 電源端子(1-2番)は無極性です。プラスマイナスを気にせず結線可能です。

配線可能距離（単体接続時）

供給電圧 0.65mm径（約0.3mm2） 0.9mm径（約0.65mm2）
DC12V 最大 250m 最大 550m
DC24V 最大 2,500m 最大 4,900m

製品仕様

項目 内容
品名 人の動きセンサー（露出型）
品番 ＨＭ－１Ｂ
検出方式 近赤外線ビーム入光方式：直接反射型（静止検知型）
検知距離 １ｍ以内（調整可能）
応答速度 １００ｍｓ．以上の動作で検知
電源電圧 ＤＣ１０．５〜２８Ｖ（極性なし）
消費電流 ４０ｍＡ以下（ＤＣ１２Ｖ時）
検知出力 接点方式：無電圧半導体接点（ａ接点／ｂ接点切替式）
接点動作：検知時間出力（ただし、検知時間２秒以下の場合は２秒間出力保持）
接点容量：ＡＣ／ＤＣ２４Ｖ・０．２５Ａ以下（抵抗負荷）
動作表示灯 緑色表示灯 検知時：点灯
使用可能周囲温度 －２０℃〜＋５０℃
設置場所 屋内専用（壁面取り付け）
配線接続 端子式
質量 約７５ｇ
外観材質 樹脂（ホワイト）
外形寸法 幅62mm × 高さ106mm × 奥行23.5mm

FAQ

Q：一般的な人感センサー（PIR方式）との違いは何ですか？ A：PIR方式は「温度変化のある移動体」のみを検知しますが、HM-1Bは「近赤外線の反射」を監視するため、検知エリア内で静止している人も検知し続けることができます。
Q：ペットがいても使えますか？ A：はい。床から80〜100cmの高さに設置することで、床面を移動するペットを検知エリアから外し、人間のみを検知する設定が可能です。
Q：検知した時に「カチッ」という音はしますか？ A：いいえ。半導体接点を使用しているため、機械的な動作音は一切発生しません。寝室や病室など静かな環境に最適です。
Q：検知距離を1m以上に伸ばすことはできますか？ A：本製品の最大検知距離は1m以内です。それ以上の距離を検知したい場合は、別のモデル（パッシブセンサー等）をご検討ください。
Q：黒い服を着ている人を検知しにくいというのは本当ですか？ A：赤外線反射方式の特性上、黒いウールや革製品などは赤外線を吸収しやすく、反射光が弱くなるため、検知距離が短くなる場合があります。
Q：電源に極性はありますか？ A：いいえ、無極性ですので、DC12V/24V電源のプラスとマイナスをどちらに接続しても正常に動作します。
Q：誰もいないのに検知ランプが点灯し続けます。 A：前面2m以内にある壁や家具からの反射光を検知している可能性があります。感度ボリュームをLEDが消えるまで下げて調整してください。
Q：屋外で使用できますか？ A：屋内専用モデルです。防水・防塵構造ではないため、屋外や湿気の多い場所（浴室など）には設置しないでください。
Q：検知出力は何秒間出ますか？ A：検知している間はずっと出力されます。ただし、一瞬の通過（2秒未満）でも、最低2秒間は出力を保持する仕組みになっています。
Q：施工時に両面テープで固定しても大丈夫ですか？ A：仮固定には便利ですが、本固定はネジ止めを推奨します。両面テープで完全に塞いでしまうと、後の感度調整やメンテナンスが困難になります。
