HM-6805 人の動きセンサー TAKEX 竹中エンジニアリング [HM-6805]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

ヘルスケア人感センサー徘徊お知らせ生活安心報知屋内天井取付

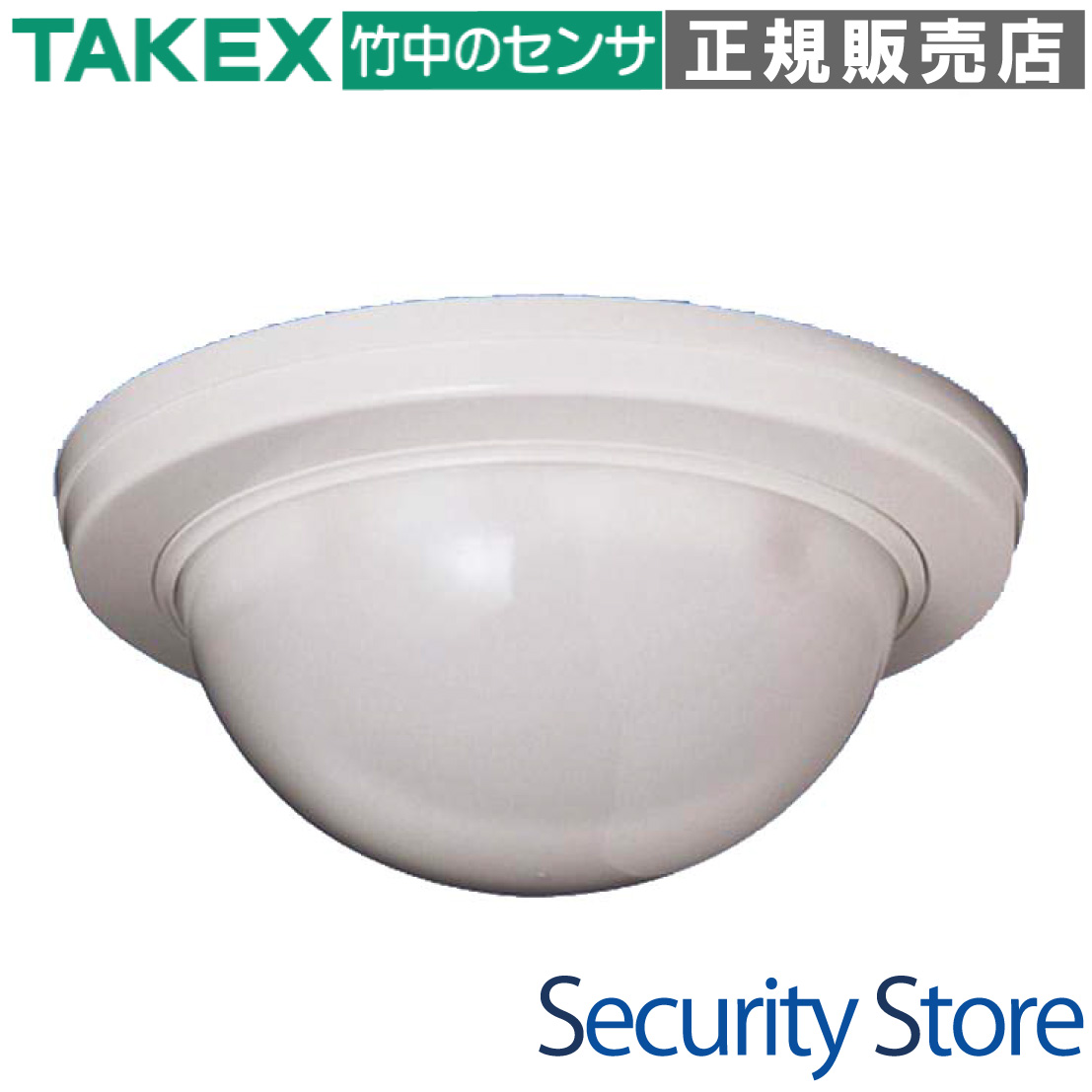

人の動きセンサー HM-6805

HM-6805は、高齢者専用住宅や介護施設での「生活安心報知システム」および「徘徊お知らせシステム」に最適なスポット検知型PIRセンサーです。コンパクトな薄型デザインに加え、動作音がしない半導体リレーを採用しており、利用者のプライバシーと安眠を妨げない設計となっています。

型番： HM-6805
方式： パッシブインフラレッド（PIR）方式
主な用途： 徘徊エリア確定、生活安心報知のトリガー
設置場所： 屋内天井面（最大取付高さ 5m）
電源： DC9V 〜 30V（無極性）
特記： 動作音がしない静音設計・120%高感度モード搭載

資料ダウンロード

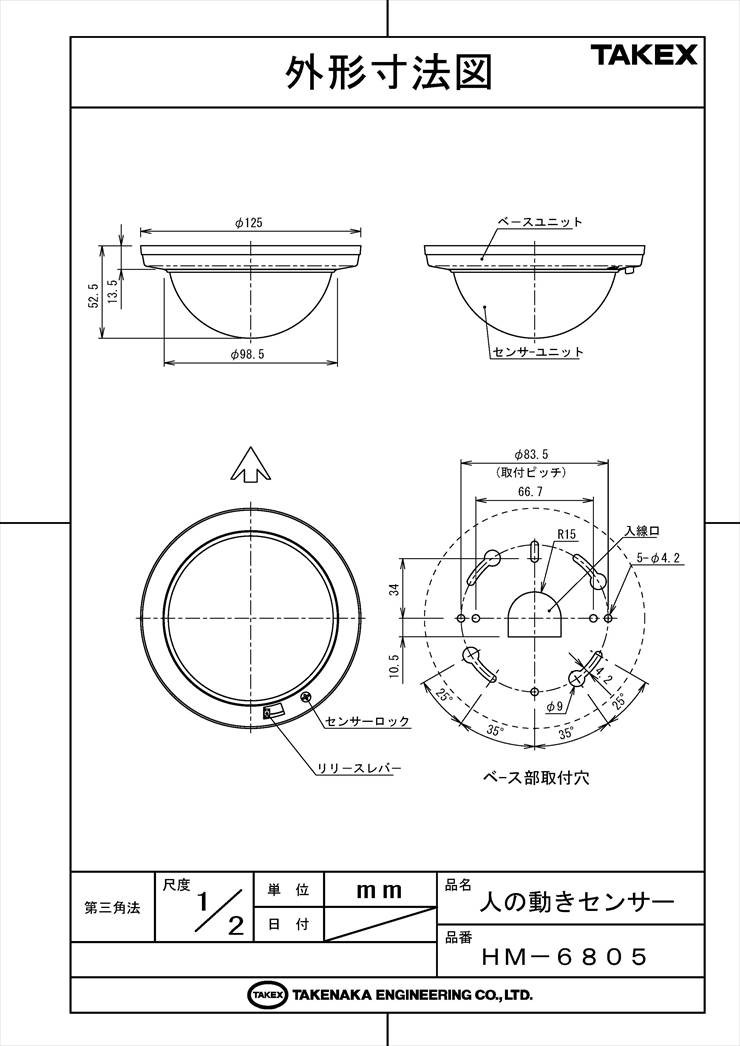

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

徘徊お知らせシステムのエリア確定
高齢者専用住宅の安否確認（生活安心報知）
トイレや脱衣所の入室検知
廊下や出入口のピンポイント監視

導入前に確認したいポイント

天井高が5m以内であること
エアコンの風が直接当たらないか
ガラス越しの検知はできません
電源DC9〜30Vの供給が可能か

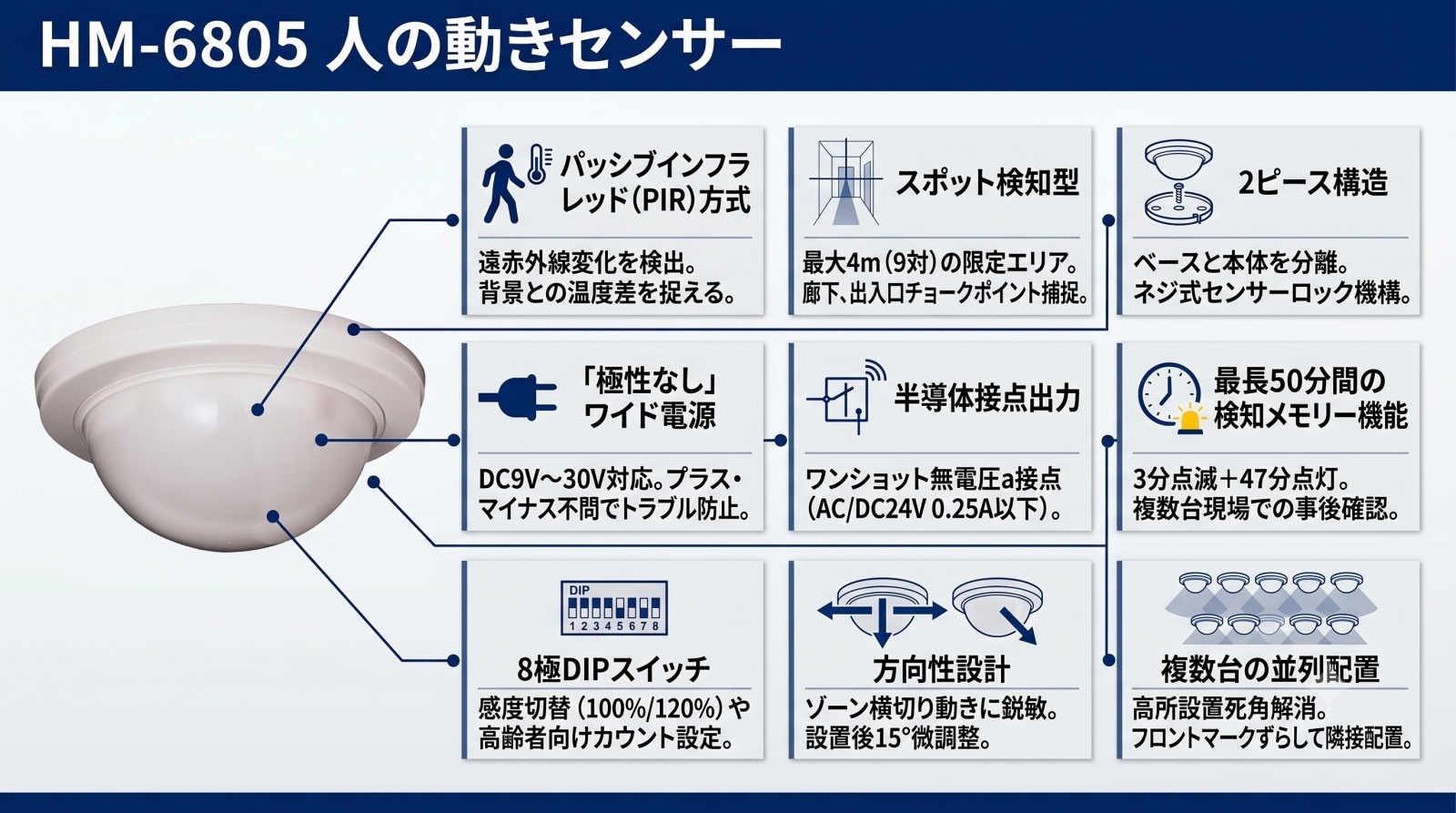

特長

徘徊お知らせ・生活安心報知に特化した設計

コンタクトコール受信機などと組み合わせることで、電波だけでは不明確なエリアを物理的なセンサー検知で補完します。高齢者の生活動線を確実に捉え、安否確認や徘徊防止の精度を向上させます。

施設に調和するコンパクト＆薄型デザイン

ホワイトカラーのシンプルなドーム状デザインを採用。ヘルスケア施設や一般住宅のインテリアに馴染みやすく、センサー特有の威圧感を与えません。

夜間も気にならない無音・半導体リレー

出力接点に半導体リレーを採用。一般的なセンサーのような「カチッ」という動作音が一切しないため、深夜の居室や寝室付近の設置でも、利用者の睡眠を妨げることがありません。

環境変化に強い120%高感度設定

体温の低い高齢者や、夏場で室温と体温の差が少ない環境でも確実に動作するよう、検知感度を120%に引き上げる設定を内蔵しています。現場の状況に合わせた柔軟な運用が可能です。

事後の確認に役立つ検知メモリー機能

検知があった際に黄色LEDが点滅・点灯するメモリー機能を搭載。複数のセンサーを設置している場合でも、どの場所のセンサーが動作したのかを一目で特定できます。

施工・メンテナンス性を高めた2ピース構造

ベースユニットとセンサーユニットが分離する構造を採用。天井への配線・固定がスムーズに行えるほか、設置後も水平方向に最大15°の微調整が可能です。

誤報を抑制するカウント設定機能

検知信号を出力するまでのカウント数を1回または2回に切り替え可能です。狭い場所での確実な発報（1回）や、外来ノイズによる誤動作防止（2回）など、設置環境に合わせた調整が行えます。

施工負荷を軽減する極性なし電源端子

電源入力端子に極性がないため、DC電源のプラス・マイナスを意識せずに結線できます。現場での誤結線トラブルを未然に防ぎます。

    選定時に評価したい強み
    静音性： 半導体リレー採用で、動作音が完全に無音である点。
信頼性： 現場調整が可能な8極DIPスイッチを内蔵。
設置性： 1個用スイッチボックスに対応し、露出配線も可能。
意匠性： ヘルスケア現場に適した優しく光る緑色LEDインジケーター。



インジケーター（LED）の動作状態

インジケーター	発光色	挙動	意味
検知表示灯	緑色	点滅	ウォームアップ中（電源投入後約1分間）
検知表示灯	緑色	点灯	人体を検知中（設定により消灯可）
メモリー表示灯	黄色	点滅	検知直後から3分間（メモリー起動）
メモリー表示灯	黄色	点灯	検知後3分〜50分まで（メモリー保持）

内部設定（DIPスイッチ）

センサー背面のスイッチで、以下の機能をカスタマイズできます。

SW番号	機能	ON設定	OFF設定
1	検知表示灯	検知時に点灯	常時消灯
2	検知メモリー	メモリー機能ON	機能OFF
4	感度設定	120% (高感度)	100% (標準)
6	カウント設定	1回 (即時)	2回 (標準)

トラブルシューティング

症状	確認事項	対応策
全く動作しない	電源電圧の不足、またはウォームアップ中	端子電圧がDC9〜30Vであることを確認。投入後1分待機。
時々検知しない	室温と体温の差が少ない、または動きが遅い	感度120%へ変更。カウント1回設定を試す。
人がいないのに動く	エアコンの風、直射日光、揺れるカーテン	熱源や風を遮断するか、設置場所を変更してください。

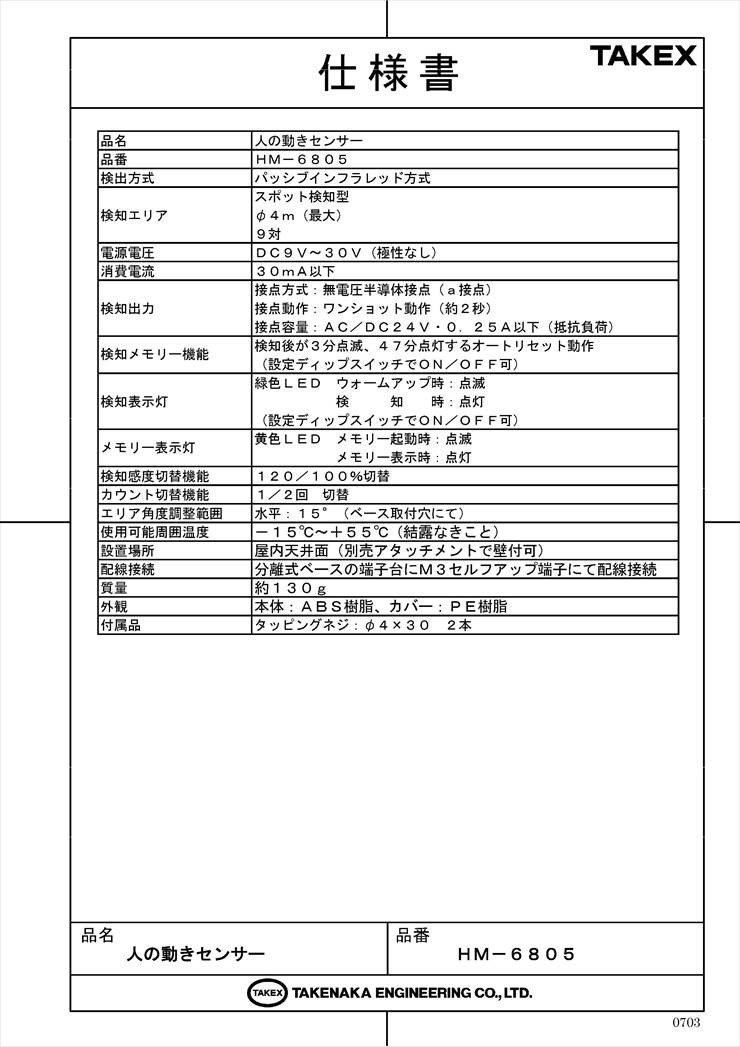

製品仕様

項目	内容
品番	HM-6805
検出方式	パッシブインフラレッド（PIR）方式
検知エリア	スポット検知型（最大4m、9対）
電源電圧	DC9V 〜 30V（極性なし）
消費電流	30mA以下
検知出力	無電圧半導体接点（a接点 / ワンショット動作約2秒） AC/DC24V・0.25A以下
検知感度切替	120% / 100% 切替機能内蔵
カウント切替	1回 / 2回切替機能内蔵
取付高さ	最大5m（推奨 2〜4m）
使用可能周囲温度	-15℃ 〜 +55℃（結露なきこと）
設置場所	屋内天井面（1個用スイッチボックス対応）
質量	約130g
外観材質	本体：ABS樹脂 / センサーカバー：PE樹脂（ホワイト）

FAQ

Q：ガラス越しに外を通る人を検知できますか？ A：いいえ、パッシブインフラレッド方式はガラスを透過しないため、ガラス越しの検知はできません。

Q：動作時に「カチッ」という音がしますか？ A：いいえ、本機は半導体リレーを採用しているため、動作音は全くしません。居室での使用に適しています。

Q：DC電源のプラスとマイナスを逆に繋いでも大丈夫ですか？ A：はい、本機は無極性電源回路を採用しているため、プラス・マイナスに関わらず動作します。

Q：ペットの動きに反応してしまいますか？ A：はい、人と同じく体温を持つ犬や猫などの動物の動きにも反応します。

Q：夏場に感度が落ちることはありますか？ A：室温が30℃を超え、人体表面温度との差が少なくなると感度が低下する場合があります。その際は内部スイッチで感度を120%に設定してください。

Q：LEDの光を消すことはできますか？ A：はい、内部DIPスイッチ1をOFFにすることで、検知時の緑色LEDを消灯させることが可能です。

Q：最大で何メートルの高さまで取り付けられますか？ A：天井高5mまで取り付け可能ですが、高くなるほど検知感度が低下するため、標準的な2〜4mでの設置を推奨します。

Q：取付後に検知エリアの向きを変えられますか？ A：ベースユニットの取付長穴を利用して、水平方向に最大15°の範囲で微調整が可能です。

Q：電源を入れてもすぐに反応しません。故障ですか？ A：故障ではありません。電源投入後、内部回路を安定させるための「ウォームアップ時間（約1分）」が必要です。この間はLEDが点滅し、検知出力は行われません。

Q：メモリー表示灯（黄色）が消えません。 A：メモリー表示灯は検知後、最大で50分間（点滅3分＋点灯47分）保持されます。オートリセット動作のため、時間が経過すれば自動的に消灯します。
