HM-1BU (埋込型) 人の動きセンサー TAKEX 竹中エンジニアリング [HM-1BU]

HM-1BU (埋込型) 人の動きセンサー TAKEX 竹中エンジニアリング [HM-1BU]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 人の動きセンサー 近赤外線ビーム方式 屋内用 埋込型

HM-1BU (埋込型) 人の動きセンサー

「静止した人体」まで確実に捉え続ける、高精度な近赤外線反射方式センサーです。一般的な熱線センサーでは困難な、エリア内での滞在検知や生活リズム監視に最適です。

  • 型番： HM-1BU
  • 検出方式： 近赤外線ビーム直接反射方式（静止検知型）
  • 設置方式： 壁面埋込型（1コ用スイッチボックス対応）
  • 主な用途： 生活安心報知、介護・徘徊お知らせ、病室の離床検知
  • 最大検知距離： 1m以内（調整可能）
  • 電源電圧： DC10V〜30V（無極性）

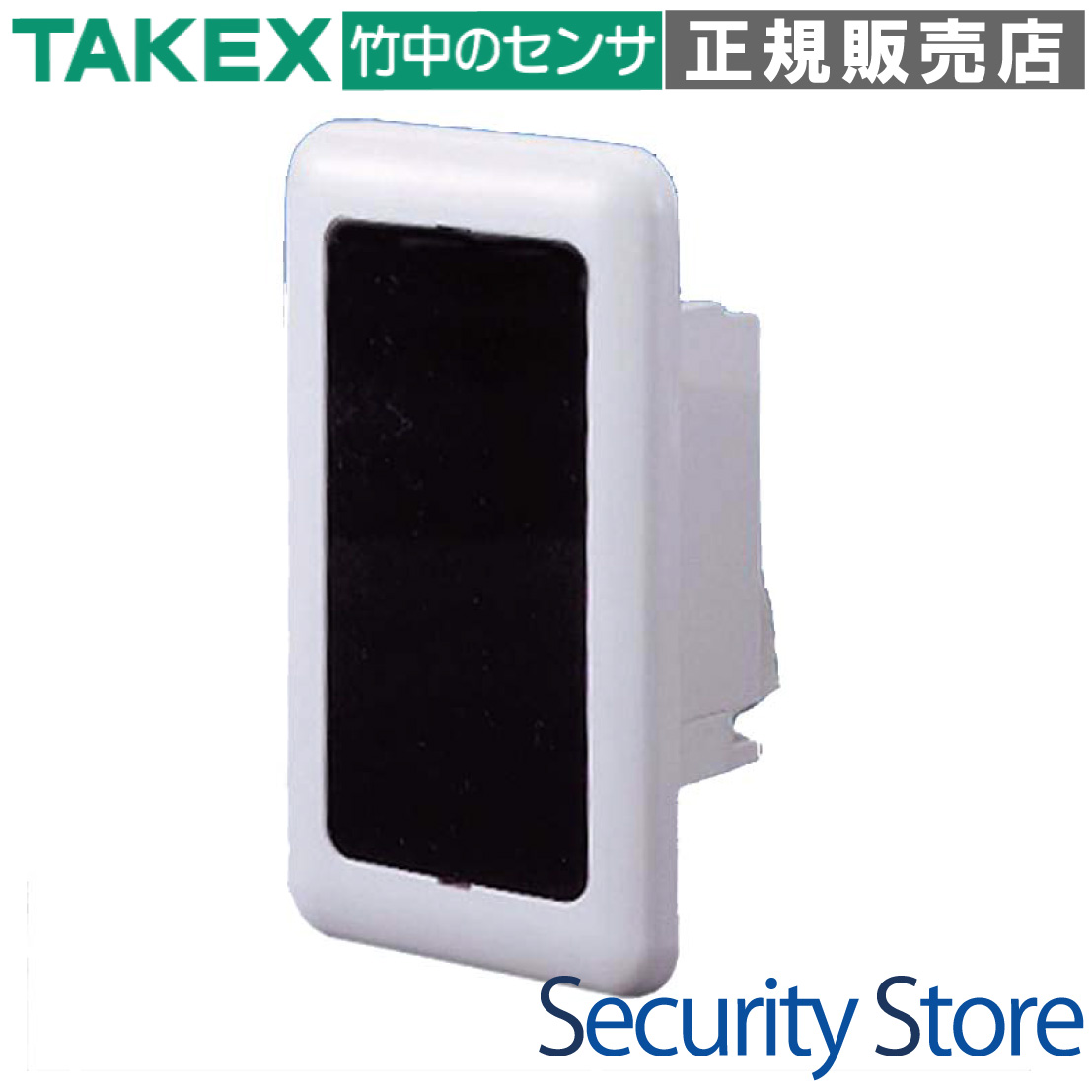

人の動きセンサー HM-1BU (埋込型) 製品画像

資料ダウンロード

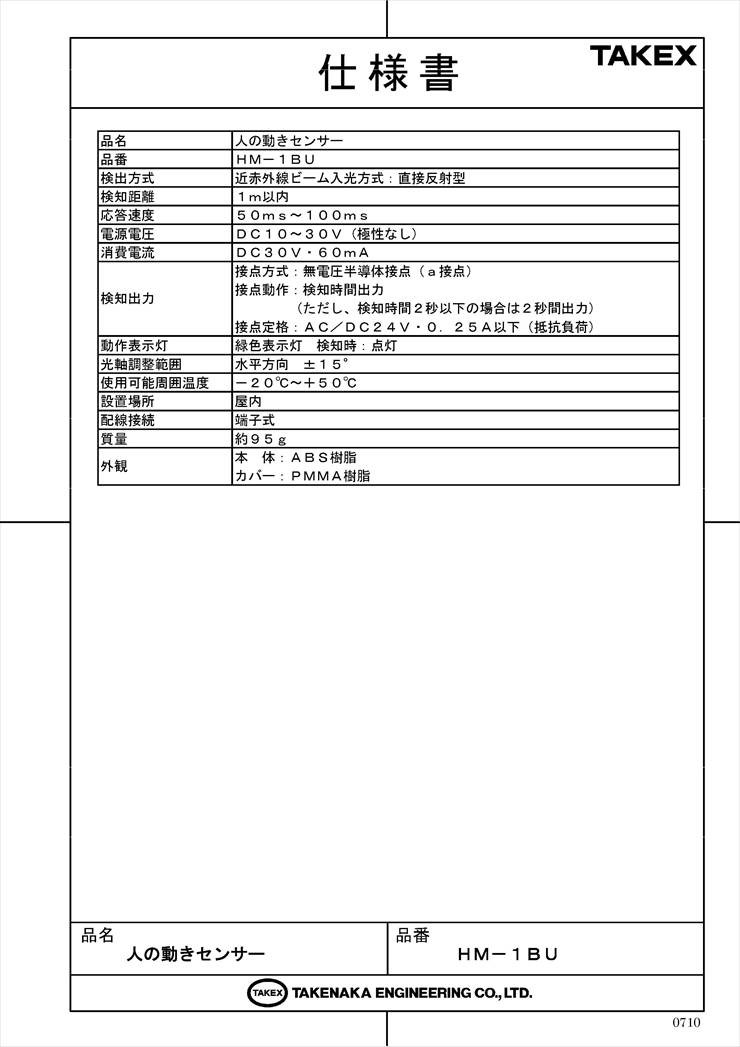

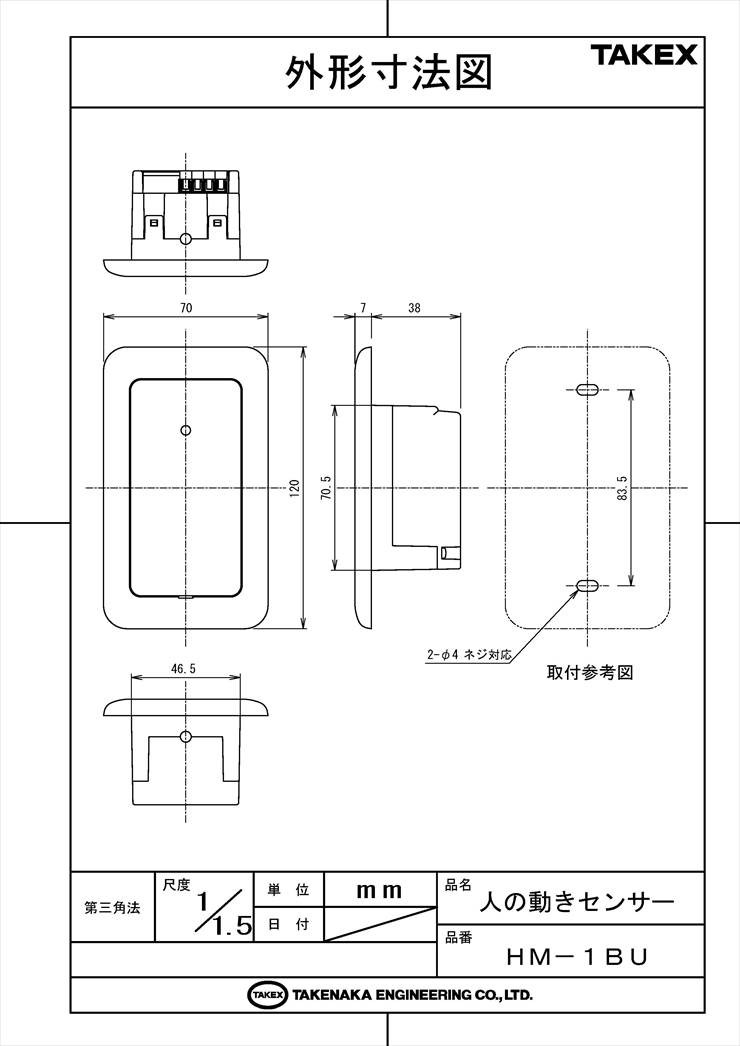

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高齢者住宅や介護施設の生活リズム監視
  • 認知症患者の徘徊お知らせ・ドア検知
  • 病室や寝室での静かな離床・滞在検知
  • ペットと共生する環境での動作検知
  • 廊下やトイレの照明制御（静止検知が必要な場所）

導入前に確認したいポイント

  • 屋内専用です（屋外・水濡れ厳禁）
  • 検知距離は1m以内です（長距離は不可）
  • 反射率の低い黒色の衣服は検知しにくい場合があります
  • 前方2m以内に壁や家具などの障害物がないこと
  • 必ず受信機・コントローラーと接続して使用します

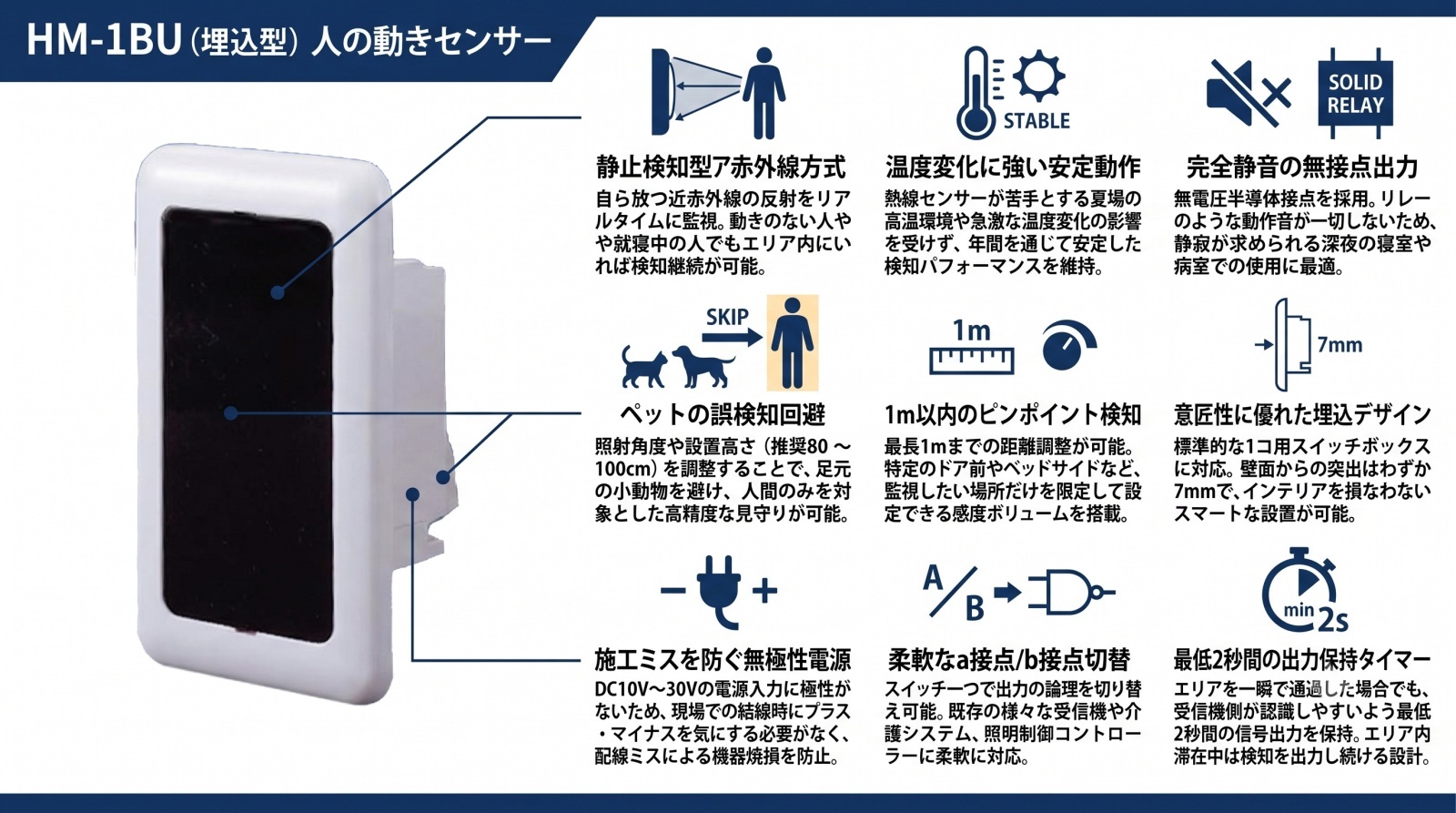

特長

「静止検知」を可能にするアクティブ赤外線方式

一般的なパッシブ赤外線（PIR）センサーが「温度の変化（動き）」を捉えるのに対し、本機は自ら放つ近赤外線の反射をリアルタイムに監視します。これにより、エリア内で立ち止まっている人や、就寝中の人であっても、対象がエリア内に存在する限り検知し続けることが可能です。生活安心報知など、確実な滞在確認が求められるシーンで真価を発揮します。

温度変化の影響を受けない安定した動作

熱線センサーが苦手とする「夏場の高温環境」や「急激な温度変化」による誤報・失報の心配がありません。赤外線ビームの反射を物理的に捉えるため、廊下や空調の影響を受けやすい場所でも、年間を通じて安定した検知パフォーマンスを維持します。廊下を通過する際の確実な検知に適しています。

睡眠を妨げない「完全静音」の無接点出力

検知時の出力スイッチングには、機械的な動作音が発生しない「無電圧半導体接点」を採用しています。従来のリレーのような「カチッ」という音がしないため、深夜の寝室や静寂が求められる病室においても、対象者にストレスを与えることなく自然な見守りが可能です。

ペットの誤検知を回避するエリア調整機能

エリアビームは1本で構成されており、照射角度や設置高さを調整することで、足元の犬や猫などの小動物を検知しないようセッティングできます。ペットと共生する住宅においても、人間のみを対象とした高精度な見守りシステムが構築可能です。

1m以内のピンポイントな検知範囲調整

検知エリアは最長1mまで調整可能です。特定のドア前や、ベッドサイドのわずかな空間だけをピンポイントに監視したい場合に非常に有効です。本体内部の感度ボリュームと水平角調整つまみ（左右±15°）により、現場の状況に合わせた微調整が行えます。

壁面と調和する美しい埋込デザイン

標準的な1コ用スイッチボックスに対応した埋込型設計です。壁面からの突出はわずか7mmのカバー部のみ。インテリアの美観を損なうことなく、センサーの存在を意識させないスマートな設置が可能です。新築時の導入はもちろん、深型露出ボックスを使用すれば後付け設置にも対応します。

施工ミスを防ぐ「無極性電源」設計

電源入力（DC10V〜30V）には極性がありません。現場での結線時にプラス・マイナスを気にする必要がなく、配線ミスによる機器の焼損リスクを大幅に軽減しています。工期短縮と施工品質の安定に寄与します。

選定時に評価したい強み

  • 圧倒的な静止保持力：人がエリア内にいる限り、動きがなくても検知を継続。
  • 非接触・静音性：半導体出力により、病院や寝室での夜間運用に最適。
  • 外乱光に強い：独自の受光アルゴリズムにより、安定した動作を実現。
  • 柔軟な論理切替：a接点/b接点をスイッチ一つで切り替え可能、多様なシステムに対応。

施工・設置ガイド

設置高さは床面から80cm〜100cmを推奨します。これは人間の胴体を確実に捉え、かつ足元の小動物や床の反射を避けるための最適な高さです。

確認項目 この製品（HM-1BU）での考え方
設置高さ 床面から80cm〜100cm（人体検知の最適値）
前方障害物 センサー前方2m以内には背景となる障害物を置かないでください。
検知対象の服装 反射率が極端に低い黒いウール素材などは検知距離が短くなる場合があります。
配線極性 電源入力は無極性（極性なし）のため、結線が容易です。

製品仕様

項目 内容
品名 人の動きセンサー
品番 HM-1BU
検出方式 近赤外線ビーム入光方式：直接反射型（静止検知型）
検知距離 1m以内
応答速度 50ms〜100ms
電源電圧 DC10V〜30V（極性なし）
消費電流 60mA以下（DC12V時）
検知出力 接点方式：無電圧半導体接点（a/b接点切替式）
接点動作：検知時間出力（検知時間2秒以下の場合は2秒間出力）
接点定格：AC/DC24V・0.25A以下（抵抗負荷）
動作表示灯 緑色LED：検知時点灯
光軸調整範囲 水平方向 ±15°
使用可能周囲温度 -20℃〜+50℃（結露・氷結なきこと）
設置場所 屋内専用
質量 約95g
外観材質 樹脂
外形寸法 W70 × H120 × D38mm（突出部 7mm）

FAQ

Q：一般的な「熱線センサー」との違いは何ですか？ A：熱線センサー（PIR）は温度の変化を捉えるため、人が止まると検知できません。HM-1BUは赤外線を反射させて検知する「静止検知型」のため、人がエリア内で動かずにいても検知し続けることができます。
Q：検知した際、音はしますか？ A：いいえ。無電圧半導体接点を採用しているため、リレーのような「カチッ」という動作音は一切しません。寝室などの静かな場所でも安心してご使用いただけます。
Q：屋外で使用できますか？ A：いいえ、屋内専用モデルです。防水性能はありませんので、雨の当たる場所や湿気の多い場所への設置は避けてください。
Q：ペットがいる部屋でも使えますか？ A：はい。設置高さを調整し、ペットの体高より高い位置にビームを通すことで、ペットを検知せずに人間だけを捉えるように設定可能です。
Q：黒い服を着ていても検知しますか？ A：基本的には検知しますが、近赤外線を吸収しやすい黒いウール素材などの場合、検知可能距離が1mより短くなることがあります。事前の歩行テストを推奨します。
Q：電源のプラスとマイナスを間違えても大丈夫ですか？ A：はい、本機は無極性設計ですので、DC10V〜30Vの範囲内であれば極性を気にせず結線いただけます。
Q：検知信号はどのくらいの時間出続けますか？ A：人がエリア内にいる間はずっと出続けます。エリアを一瞬で通過した場合でも、受信機側が認識しやすいよう、最低2秒間は出力を保持するタイマー機能が内蔵されています。
Q：真正面に壁があるのですが、設置できますか？ A：センサーの正面2m以内に背景となる壁や家具があると、その反射を拾ってしまい「常に検知状態」になる恐れがあります。光軸調整つまみでエリアをずらすか、障害物のない場所を選んでください。
Q：1コ用スイッチボックスに収まりますか？ A：はい、標準的な1コ用スイッチボックスに適合するサイズ設計になっています。
Q：メンテナンスで気をつけることは？ A：光学センサーのため、レンズ表面の汚れは感度低下の原因となります。汚れが目立つ場合は、中性洗剤を含ませた柔らかい布で優しく拭いてください。シンナー等は絶対に使用しないでください。
