HM-350 人の動きセンサー TAKEX 竹中エンジニアリング [HM-350]

HM-350 人の動きセンサー TAKEX 竹中エンジニアリング [HM-350]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 人感センサー ペット対応 生活安心報知システム用

人の動きセンサー HM-350

徘徊お知らせや高齢者の見守りなど、生活安心報知システムに最適なパッシブインフラレッド方式センサーです。

床を移動するペットによる誤検知を最小限に抑える高度なエリア設計を採用。機械音のしない静音タイプのため、寝室や居室への設置に最適です。

  • 型番： HM-350
  • 製品名： 人の動きセンサー
  • 検出方式： パッシブインフラレッド（PIR）方式
  • 主な用途： 徘徊検知、独居高齢者の安否確認、在室検知
  • 設置場所： 屋内壁面（別売アタッチメントで天井付可）
  • 特記事項： ペット対応型（上段7本エリア構成）

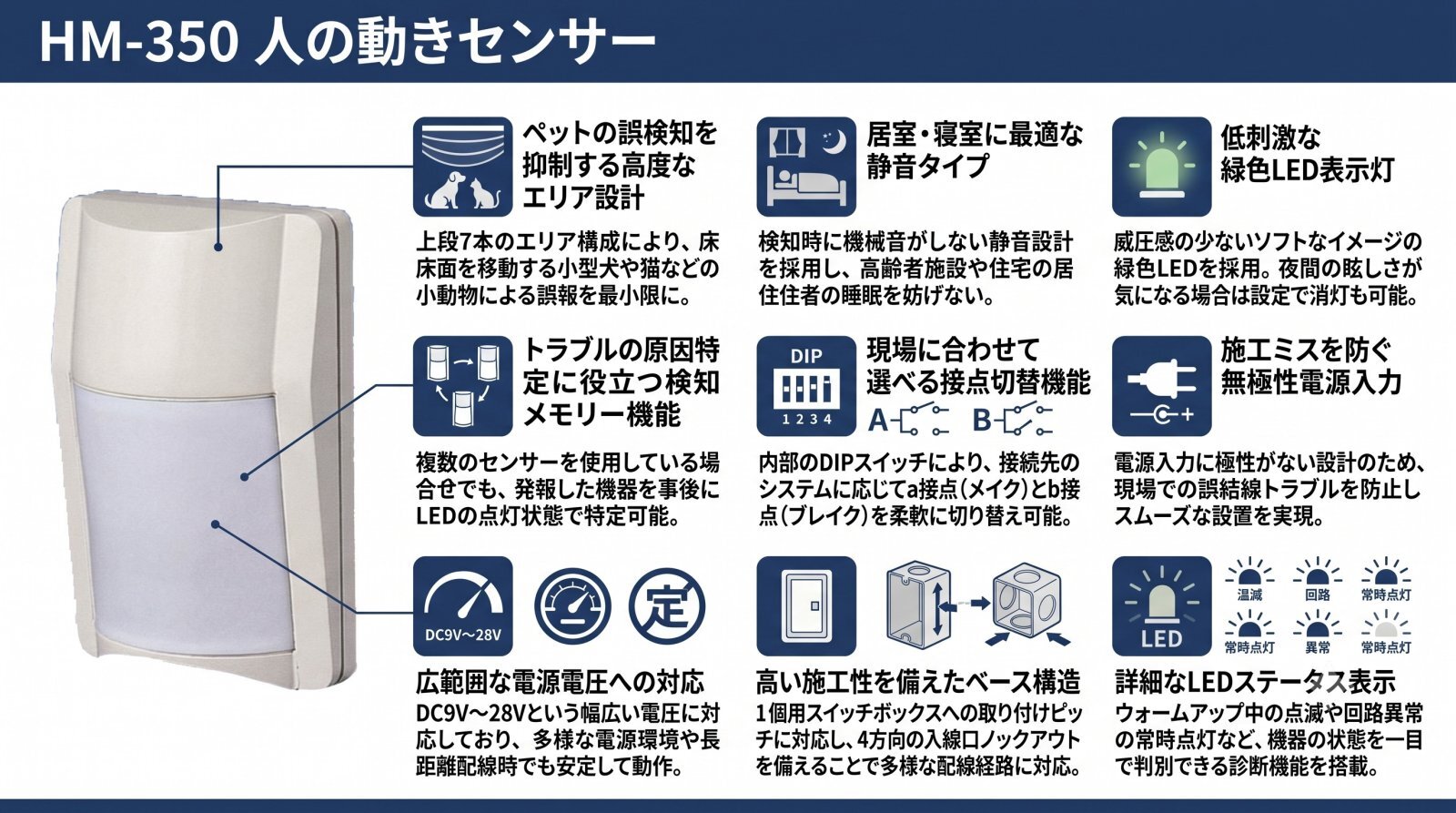

人の動きセンサー HM-350 製品画像

資料ダウンロード

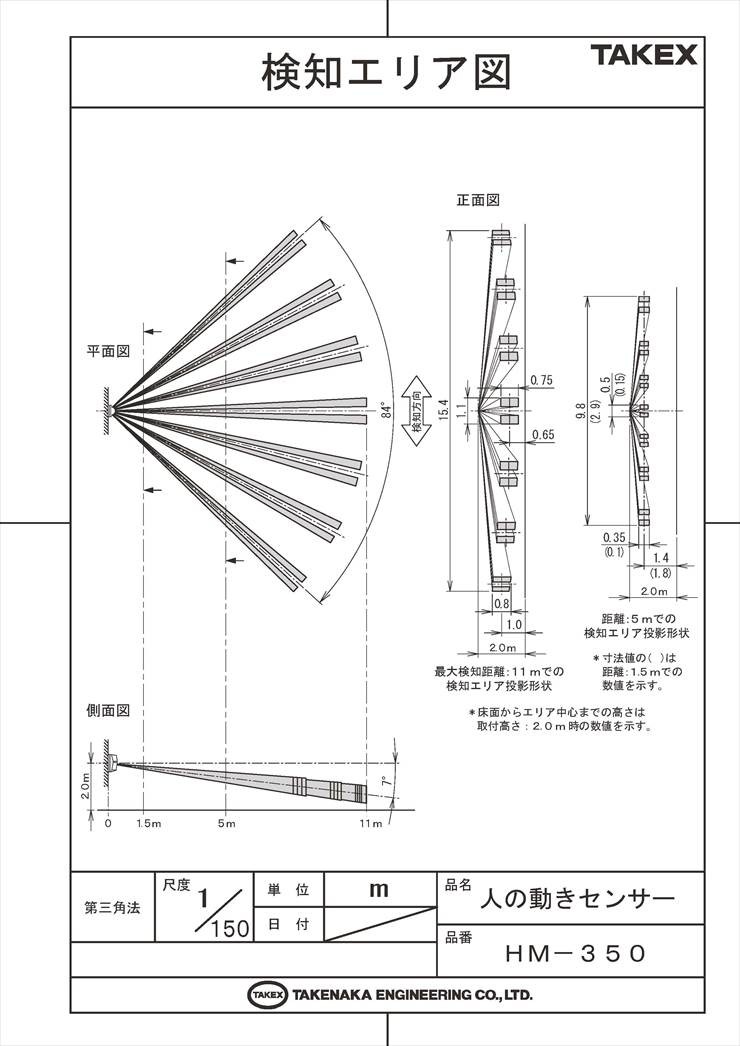

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 高齢者住宅での徘徊お知らせ
  • 独居世帯の生活安心（一定時間無反応時の通報）
  • 居室や寝室での在室確認
  • ペット（小型犬・猫）を飼育している環境での検知

導入前に確認したいポイント

  • 設置高さは0.8m〜2.0mの範囲内か
  • エアコンの風が直接当たる場所ではないか
  • 検知エリア内に揺れるカーテン等がないか
  • 電源電圧はDC9〜28Vを確保できるか

特長

ペットの誤検知を抑制する高度なエリア設計

検知エリアが上段7本で構成されており、床面を移動する小型犬や猫などの小動物を検知しにくい設計になっています。これにより、ペットを飼育している環境でも誤報を抑えた確実な運用が可能です。

居室に最適な静音・低刺激設計

検知時に機械音がしない「静音タイプ」を採用。また、検知表示灯には柔らかいイメージの「緑色LED」を採用しており、居室や寝室に設置しても居住者のストレスになりにくい配慮がなされています。

信頼性の高いパッシブインフラレッド方式

人体から放出される遠赤外線（熱エネルギー）の変化を捉えるPIR方式を採用。床や壁などの背景温度と人体の温度差を瞬時に検知し、確実な信号出力を行います。

状況を詳細に伝えるLEDステータス表示

緑色LEDの点灯・点滅により、電源投入時のウォームアップ、正常検知、さらには検知メモリー動作などの機器状態を一目で確認でき、施工時やメンテナンス時の診断に役立ちます。

事後の確認に便利な検知メモリー機能

複数のセンサーを同一ラインに接続している場合でも、どのセンサーが発報したかを事後にLEDの点灯状態で特定できるメモリー機能を搭載。トラブル発生時の原因究明を容易にします。

現場のシステムに合わせた接点切替

内部のDIPスイッチにより、検知出力のa接点（メイク）とb接点（ブレイク）を切り替えることが可能です。接続先の報知機や監視システムの仕様に合わせて柔軟に設定できます。

施工性を追求したベース構造

1個用スイッチボックスへの取り付けに対応したピッチを採用。さらに、ベース背面には4方向の入線口ノックアウトを備えており、壁面露出配線から埋込配線まで現場の状況に合わせた施工が可能です。

幅広い電源電圧と極性なし設計

DC9V〜28Vという広範囲な電源電圧に対応。また、電源入力に極性がないため、現場での誤結線によるトラブルを防止し、スムーズな設置作業を実現します。

選定時に評価したい強み

  • 環境順応性： ペット対応エリア設計により、生活環境下での誤報リスクを大幅に低減。
  • 居住性への配慮： 静音設計とソフトな緑色LEDで、福祉施設や一般住宅の居室に馴染む。
  • 施工・保守性： 広範囲電圧対応と検知メモリー機能で、設置からトラブルシューティングまでが容易。
  • 信頼のTAKEXブランド： 焦電素子の特性を熟知した光学レンズ設計による安定した検知性能。

LED表示の動作状態

LEDの挙動 機器のステータス 詳細
約1分間 点滅 ウォームアップ 電源投入直後の安定待ち。検知出力は出ません。
点灯（約2秒） 正常検知 人を検知し、接点信号を出力している状態。
3分点滅 → 47分点灯 検知メモリー 発報したことを事後に知らせる状態（設定時）。
常時点灯 異常検知 内部回路の故障や過電圧の可能性。点検が必要です。

施工・設置ガイド

本機は人体の放出する遠赤外線を検知するため、設置環境の選定が性能を左右します。

確認項目 この製品での考え方・注意点
設置高さ 0.8m 〜 2.0m以内を厳守してください。この高さから外れるとペット対応機能が正常に働きません。
移動方向 センサーを横切る動きには敏感ですが、向かってくる動きには感度が鈍くなります。動線を考慮して設置してください。
温度変化 エアコンの吹き出し口の直下や、直射日光が当たる場所は、急激な温度変化による誤動作の原因となります。
遮蔽物 ガラス越しや障害物の裏側の熱変化は検知できません。レンズの視界を遮らないように設置してください。

内部設定（DIPスイッチ）

SW番号 機能 ONの設定 OFFの設定
SW2 検知表示灯 検知時点灯 消灯（夜間の眩しさ防止等）
SW3 検知出力 a接点（メイク） b接点（ブレイク）
SW4 検知メモリー 機能あり 機能なし

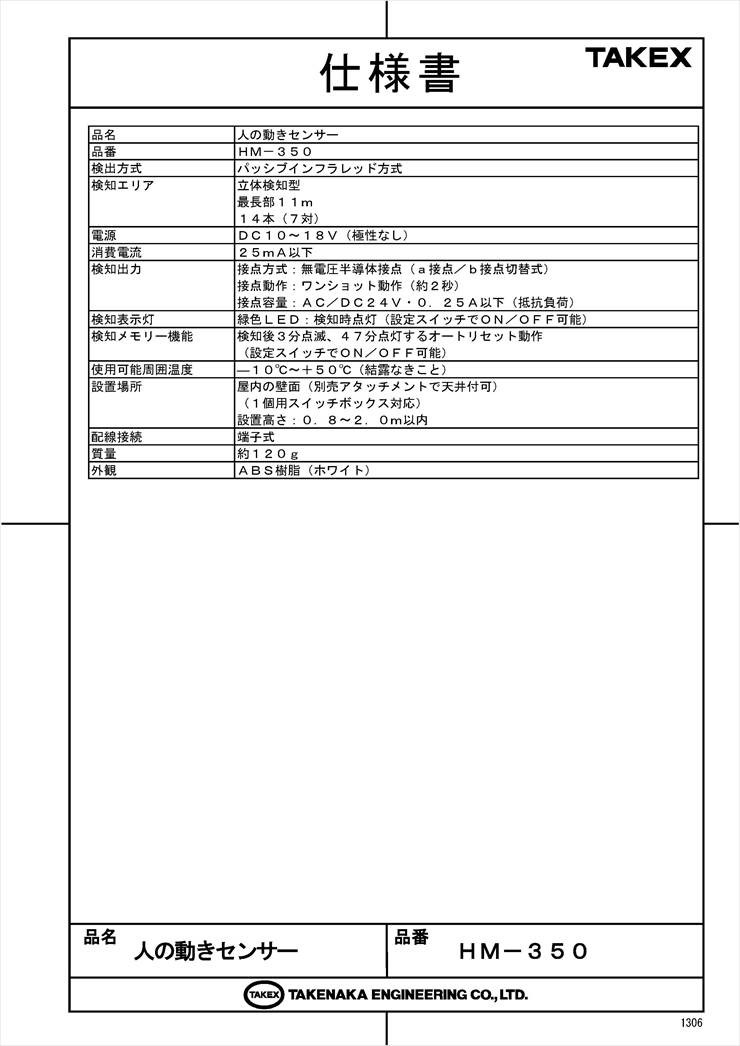

製品仕様

項目 内容
品名 人の動きセンサー
品番 ＨＭ－３５０
検出方式 パッシブインフラレッド方式
検知エリア 立体検知型 / 最長部１１ｍ / １４本（７対）
電源 ＤＣ９〜２８Ｖ（極性なし）
消費電流 １５ｍＡ以下
検知出力 接点方式：無電圧半導体接点（ａ接点／ｂ接点切替式）
接点動作：ワンショット動作（約２秒）
接点容量：ＡＣ／ＤＣ２４Ｖ・０．２５Ａ以下（抵抗負荷）
検知表示灯 緑色ＬＥＤ：検知時点灯（設定スイッチでＯＮ／ＯＦＦ可能）
検知メモリー機能 検知後３分点滅、４７分点灯するオートリセット動作（設定スイッチでＯＮ／ＯＦＦ可能）
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
設置場所 屋内の壁面（別売アタッチメントで天井付可、１個用スイッチボックス対応）
設置高さ ０．８〜２．０ｍ以内
配線接続 端子式（4端子）
質量 約１２０ｇ
外観 本体：樹脂（ホワイト）

FAQ

Q：ペットがいても本当に誤報しませんか？ A：本機は床面を移動する小動物（体高50cm未満の小型犬や猫など）を検知しにくいエリア設計になっています。ただし、ペットがソファーや棚などの高い場所に登ったり、センサーの至近距離を横切った場合は検知する可能性があります。
Q：夏場に検知感度が落ちることはありますか？ A：パッシブセンサーの特性上、周囲温度が人体の体温（30〜36℃前後）に近づくと、温度差が小さくなるため検知しにくくなる場合があります。
Q：センサーに対してどの方向に動くのが一番検知しやすいですか？ A：センサーの検知エリアを「横切る」動きが最も感度が高くなります。逆にセンサーへ真っ直ぐ「向かってくる」動きは感度が鈍くなるため、設置場所の選定には注意が必要です。
Q：夜間、LEDの光が眩しくないですか？ A：本機は目に優しい緑色LEDを採用していますが、それでも気になる場合は内部の設定スイッチ（SW2）をOFFにすることで、検知時のLEDを消灯させることが可能です。
Q：屋外でも使用できますか？ A：いいえ、屋内専用モデルです。雨や湿気、急激な温度変化がある屋外での使用は故障の原因となるため控えてください。
Q：ガラス越しに外の人を検知できますか？ A：できません。遠赤外線は一般的なガラスを透過しないため、ガラスの向こう側の動きは検知対象外となります。
Q：電源投入後、すぐに動作しません。 A：電源投入後、内部回路が安定するまで約1分間のウォームアップ時間が必要です。この間はLEDが点滅し、検知動作は行いません。
Q：天井に取り付けることは可能ですか？ A：基本は壁面取付ですが、別売のアタッチメント（BCW-401）を使用することで天井面への取り付けも可能です。
Q：接点出力の「a接点」と「b接点」はどう使い分けますか？ A：接続する報知器の仕様に合わせます。通常は検知時に回路が閉じるa接点（ON）を使用しますが、断線監視が必要なシステムでは常時閉じて検知時に開くb接点を使用することがあります。
Q：推奨される設置高さは？ A：0.8mから2.0mの間です。特にペットを飼っている環境では、ペット回避性能を最大限に発揮させるため、上限に近い2.0m付近への設置を推奨します。
