パッシブセンサー ブラック TAKEX 竹中エンジニアリング [PA-6820W(BL)]

パッシブセンサー ブラック TAKEX 竹中エンジニアリング [PA-6820W(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー 面警戒型 ブラック仕様 リニューアル対応

PA-6820W(BL)：パッシブセンサー 面警戒型 ブラック

PA-6820W(BL)は、最大20mのカーテン状バリアを形成する屋内用面警戒型パッシブセンサーです。シックなブラックボディがダークカラーの天井に調和し、ワイドなベース設計が既存センサーの日焼け跡を美しく隠します。消費電流8mA以下の超省エネ設計と、独自CPUによる高度なノイズフィルタリングにより、高い安定性と経済性を両立したプロ仕様モデルです。

  • 型番： PA-6820W(BL)
  • 製品名： パッシブセンサー（面警戒型）ブラック
  • 方式 / カテゴリ： パッシブインフラレッド（PIR）方式
  • 主な用途： 窓際監視、長い通路や廊下の遮断、壁面の境界監視
  • 設置場所 / 対応環境： 屋内天井面（最大取付高さ 5.0m）
  • 電源 / 通信 / 仕様上の核： DC 7V 〜 30V（極性なし） / 消費電流 8mA以下

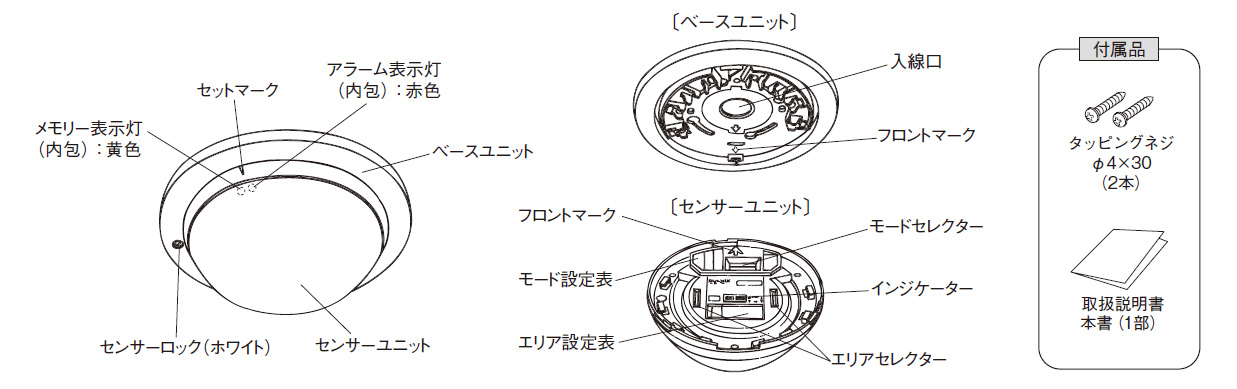

PA-6820W(BL) パッシブセンサーの製品画像

資料ダウンロード

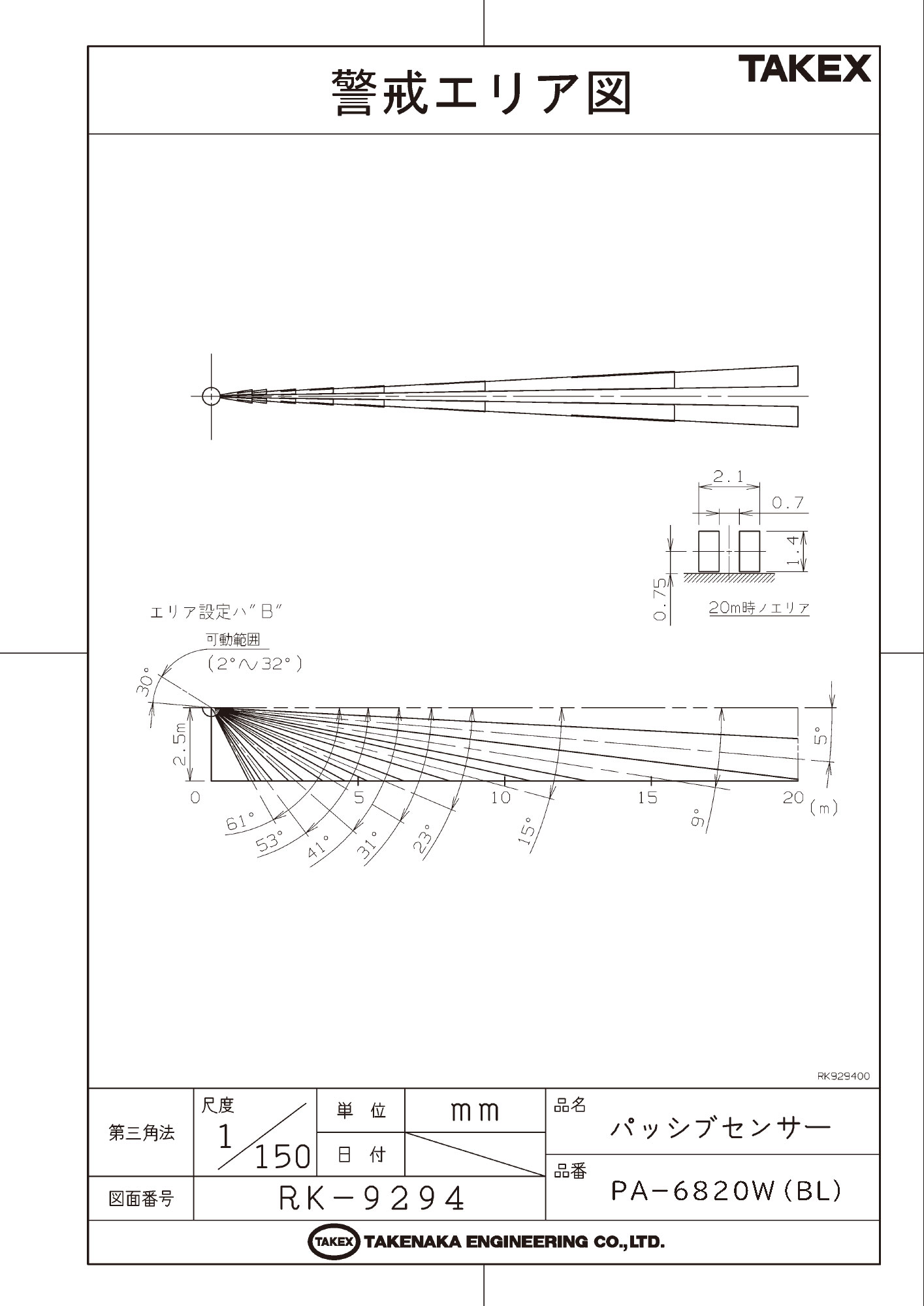

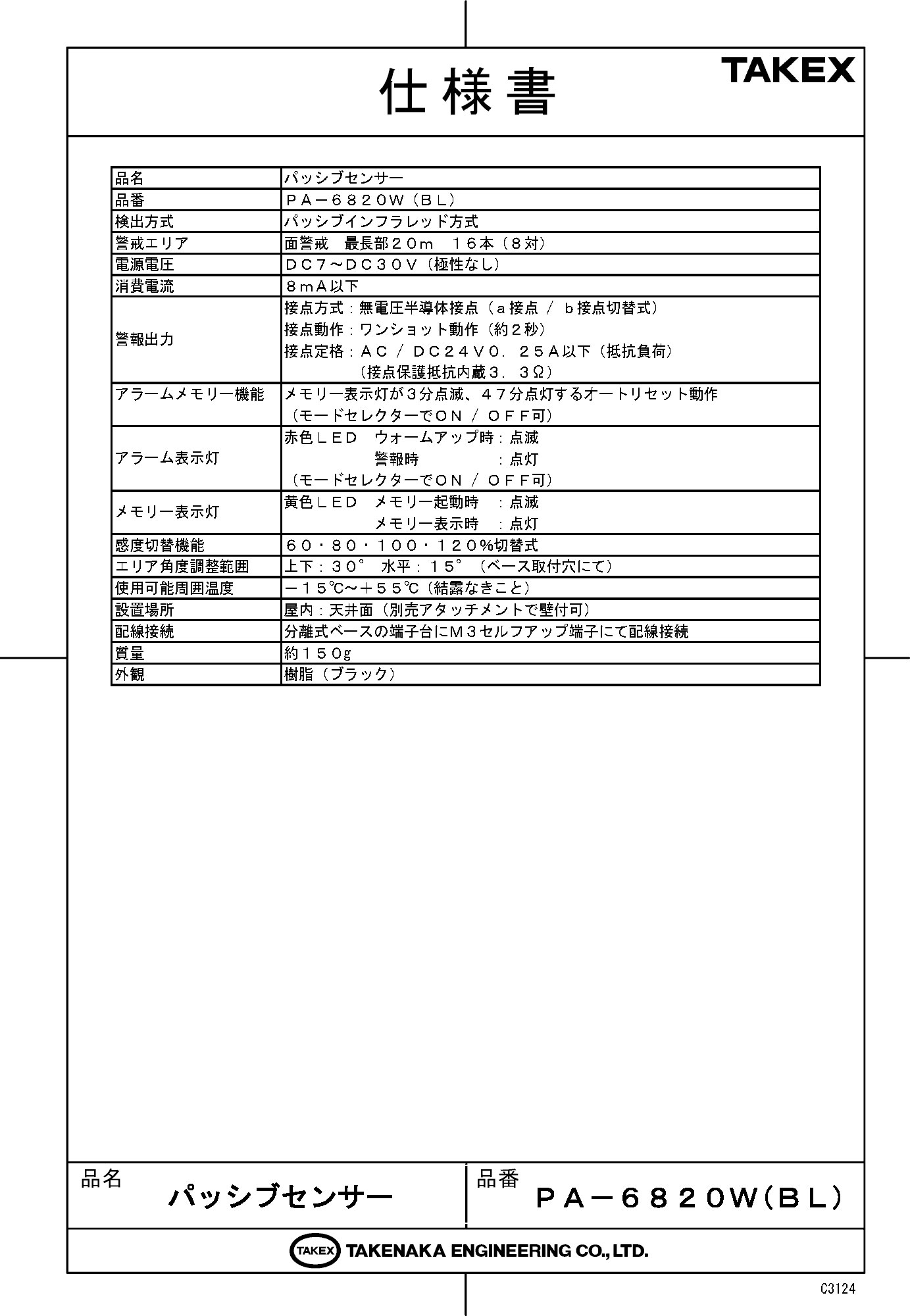

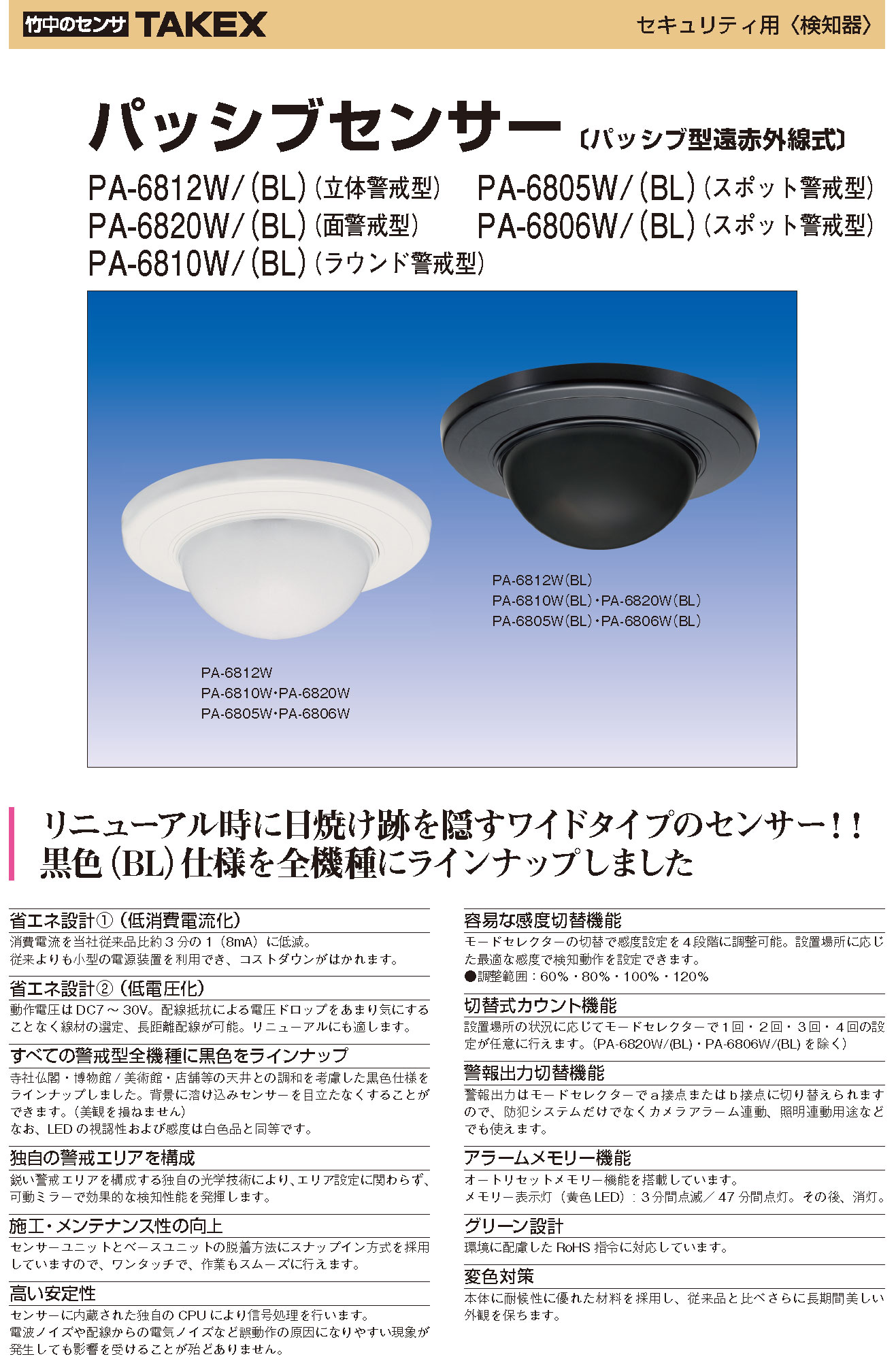

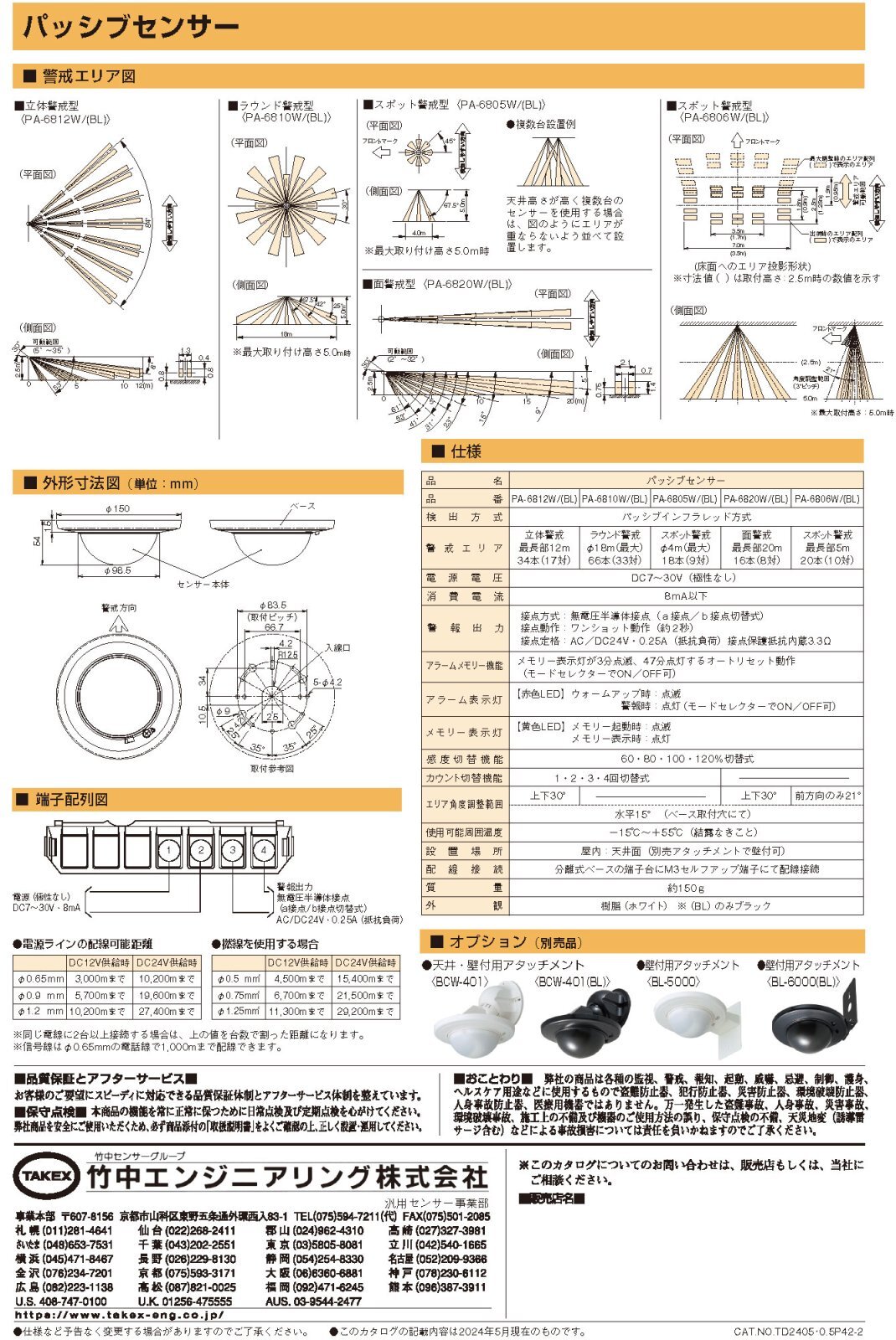

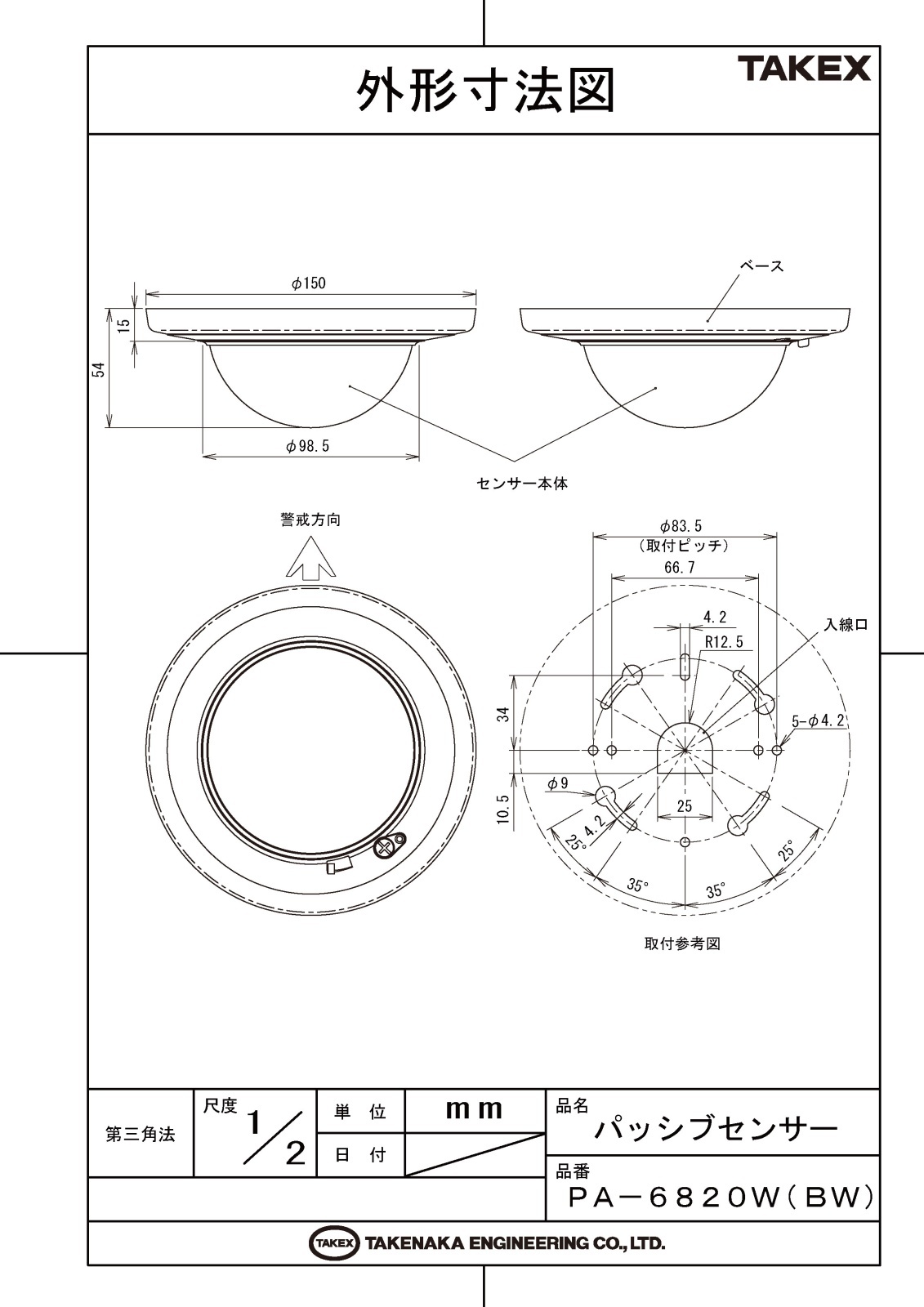

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 神社仏閣・博物館・美術館の窓際監視
  • 黒天井を採用した店舗やオフィスビルの通路監視
  • 既設センサーの交換・リニューアル工事
  • 壁面に沿った境界侵入検知
  • 多数台設置が必要な省エネ重視の現場

導入前に確認したいポイント

  • 屋内専用のため屋外設置は避けてください
  • エアコンの吹出口など温度変化の激しい場所は避ける
  • ガラス越しや透明樹脂越しでは人体を検知不可
  • 取付高さに応じて有効な警戒距離が変動します

特長

意匠を損なわないブラック＆ワイド設計

ダーク系統の天井面に馴染むブラック仕様を採用。従来のホワイトモデルでは目立ってしまっていた意匠性の高い空間でも、美観を損なうことなく設置可能です。また、ベース部をワイドに設計（φ150mm）しているため、リニューアル時に発生しがちな「天井の日焼け跡」や「古いビス穴」をきれいに覆い隠すことができます。

圧倒的な省エネ・低電圧対応

消費電流をメーカー従来品比約3分の1となる「8mA以下」に低減しました。これにより、1台の電源装置に接続できるセンサー台数を増やせるほか、小型の電源装置でも運用が可能となり、トータルコストの低減に寄与します。また、DC7V〜30Vという広い動作電圧に対応しており、電圧ドロップの影響を受けにくいため長距離配線も安心です。

最長20mのカーテン警戒バリア

面警戒（カーテン）レンズにより、壁面や窓際を仕切るように監視する幕状のエリアを構築。最大20mという長距離をカバーするため、広い施設での通路遮断や境界監視に威力を発揮します。警報出力には無電圧半導体接点を採用しており、物理的な接点摩耗がないため、長寿命かつ静粛な動作を実現しています。

選定時に評価したい強み

  • 施工性の向上： スナップイン方式によりベースとセンサーをワンタッチで脱着可能。
  • 高い安定性： 独自CPUによる信号処理で電波・電気ノイズによる誤動作を徹底排除。
  • 自己診断機能： 内部回路の異常や断線を検知するとアラームLEDを連続点灯。
  • オートリセットメモリー： 発報履歴をLED表示。合計50分で自動消灯するため管理が容易。

施工・設置ガイド

本機は取付高さに応じて、センサー裏面のエリアセレクター（A〜K）を調整し、最適な警戒距離（最大20m）を確保します。

取付高さとエリア調整（最大検知距離：単位m）

天井高さ \ 距離 4m 8m 12m 16m 20m
2.0m F C B B A
3.0m J E D C B
4.0m K G E D C
5.0m - I F E D

LED表示灯の動作状態

表示灯名称 色 状態 詳細な意味
アラーム表示灯 赤 点滅 電源投入後のウォームアップ状態（約1分間）
点灯 警報出力中（約2秒間の点灯）
メモリー表示灯 黄 点滅 警報発報後、最初の3分間
点灯 メモリー保持状態（点滅後さらに47分点灯）

製品仕様

項目 内容
品名 パッシブセンサー
品番 PA-6820W（BL）
検出方式 パッシブインフラレッド方式
警戒エリア 面警戒 最長部20m 16本（8対）
電源電圧 DC 7V 〜 DC 30V（極性なし）
消費電流 8mA以下（DC12V供給時）
警報出力 接点方式：無電圧半導体接点（a接点 / b接点切替式）
接点動作：ワンショット動作（約2秒）
接点定格：AC / DC 24V 0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能 メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON / OFF可）
アラーム表示灯 赤色LED ウォームアップ時：点滅／警報時：点灯（モードセレクターでON / OFF可）
メモリー表示灯 黄色LED メモリー起動時：点滅／メモリー表示時：点灯
感度切替機能 60・80・100・120%切替式
エリア角度調整範囲 上下：30° ／ 水平：15°（ベース取付穴にて）
使用可能周囲温度 ?15℃〜＋55℃（結露なきこと）
設置場所 屋内：天井面（別売アタッチメントで壁付可）
配線接続 分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量 約150g
外観 樹脂（ブラック）

FAQ

Q：PA-6820W(BL)は屋外で設置できますか？ A：いいえ。本製品は屋内専用です。雨水がかかる場所や激しい外気温変化、結露の生じる環境には適しておりません。
Q：最大で何メートルの高さまで取付可能ですか？ A：最大取付高さは5.0mです。この時、床面での有効警戒距離は最大20mとなります。
Q：電源配線の極性はありますか？ A：無極性設計ですので、DC 7V 〜 30Vの範囲内であればプラスマイナスの向きを気にせず接続いただけます。
Q：ガラス越しに外の人間を検知できますか？ A：できません。パッシブインフラレッド方式はガラスを透過しない赤外線を検知するため、窓の内側から外の動体を検知することは不可となります。
Q：アラームメモリー機能の解除方法は？ A：オートリセット機能を搭載しており、発報から計50分経過すると自動的に消灯します。電源の再投入でもリセット可能です。
Q：感度設定はどのように変更しますか？ A：センサー裏面のモードセレクター（スイッチ4・5）により、60・80・100・120%の4段階から現場環境に合わせて選択いただけます。
Q：警報出力はa接点（N.O.）とb接点（N.C.）のどちらですか？ A：切り替え式です。モードセレクター（スイッチ3）の設定により、現場のシステムに合わせてa接点またはb接点を選択可能です。
Q：赤色LEDが点灯したまま消えないのは故障ですか？ A：自己診断機能が異常を検知している可能性があります。一度電源をリセットし、改善しない場合は機器交換が必要です。
Q：リニューアル時の「跡隠し」とはどういう意味ですか？ A：φ150mmのワイドなベースを採用しているため、古いセンサーを外した際の天井の日焼け跡やビス穴をきれいに覆い隠すことができます。
Q：カウント設定（スイッチ6・7）は使えますか？ A：PA-6820Wシリーズはカウント機能に非対応です。スイッチ6・7・8は必ずOFFの状態でご使用ください。
