高所取付用パッシブセンサーブラック立体警戒型 TAKEX 竹中エンジニアリング [PA-8410(BL)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

防犯・セキュリティ機器パッシブセンサー高所取付対応屋内・半屋外対応

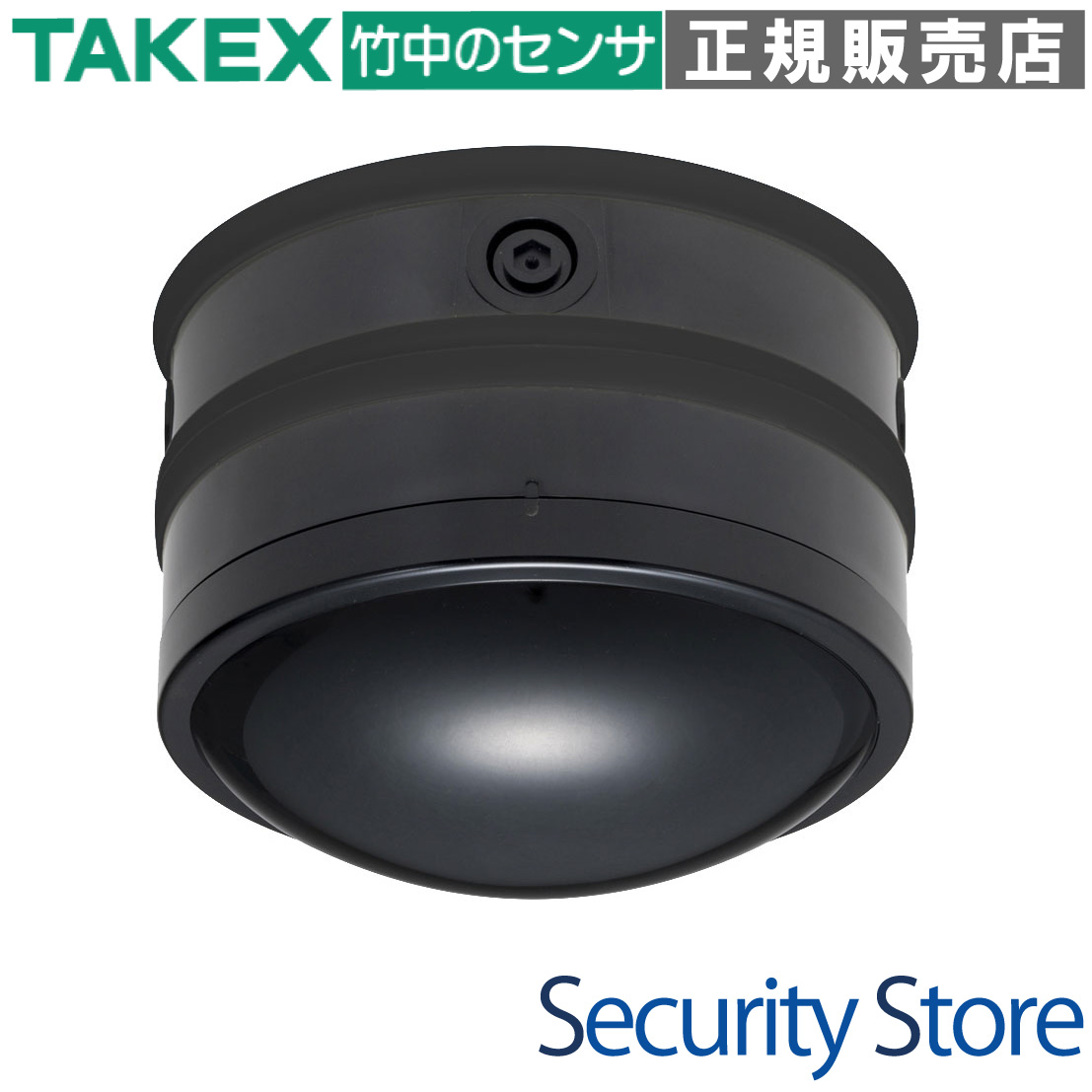

PA-8410(BL) 高所取付用パッシブセンサーブラック立体警戒型

本製品は、人体から放射される遠赤外線エネルギーの変化を捉える立体警戒型のパッシブセンサーです。吹き抜けホールなどの4m〜8mの高所設置に対応し、屋内デザインに調和するブラック外観を採用。堅牢なハウジングと防雨構造により、半屋外環境でも高い信頼性を発揮します。

型番： PA-8410(BL)
製品名： 高所取付用パッシブセンサーブラック立体警戒型
方式： パッシブインフラレッド方式（マルチミラー・4信号カウント処理）

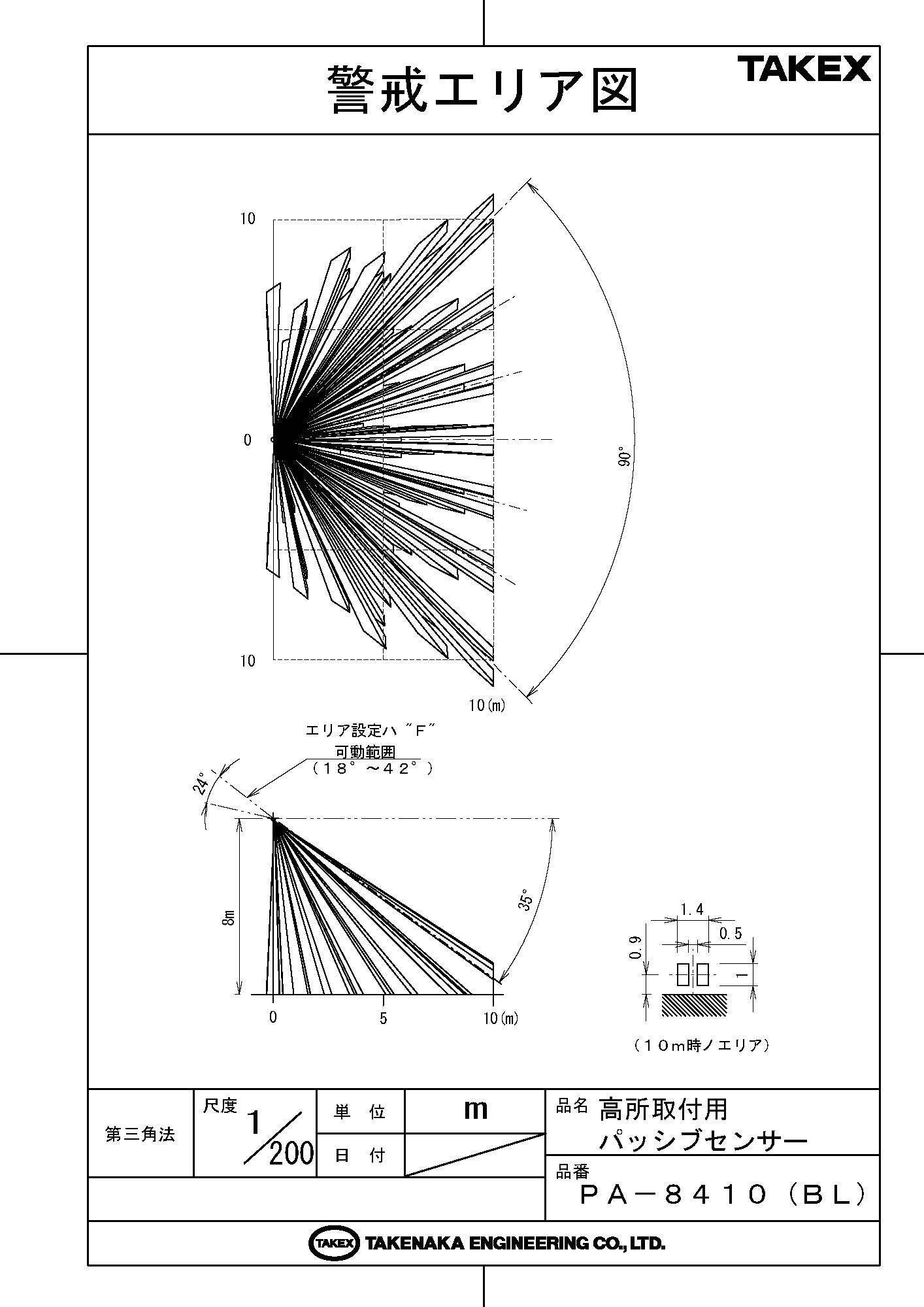

警戒エリア： 立体警戒型（最長部10m、56対/112本）
設置場所： 屋内・半屋外（直接雨のかからない軒下等、天井・壁面・ポール取付）
電源 / 出力： DC9?30V / 無電圧半導体接点（c接点）

資料ダウンロード

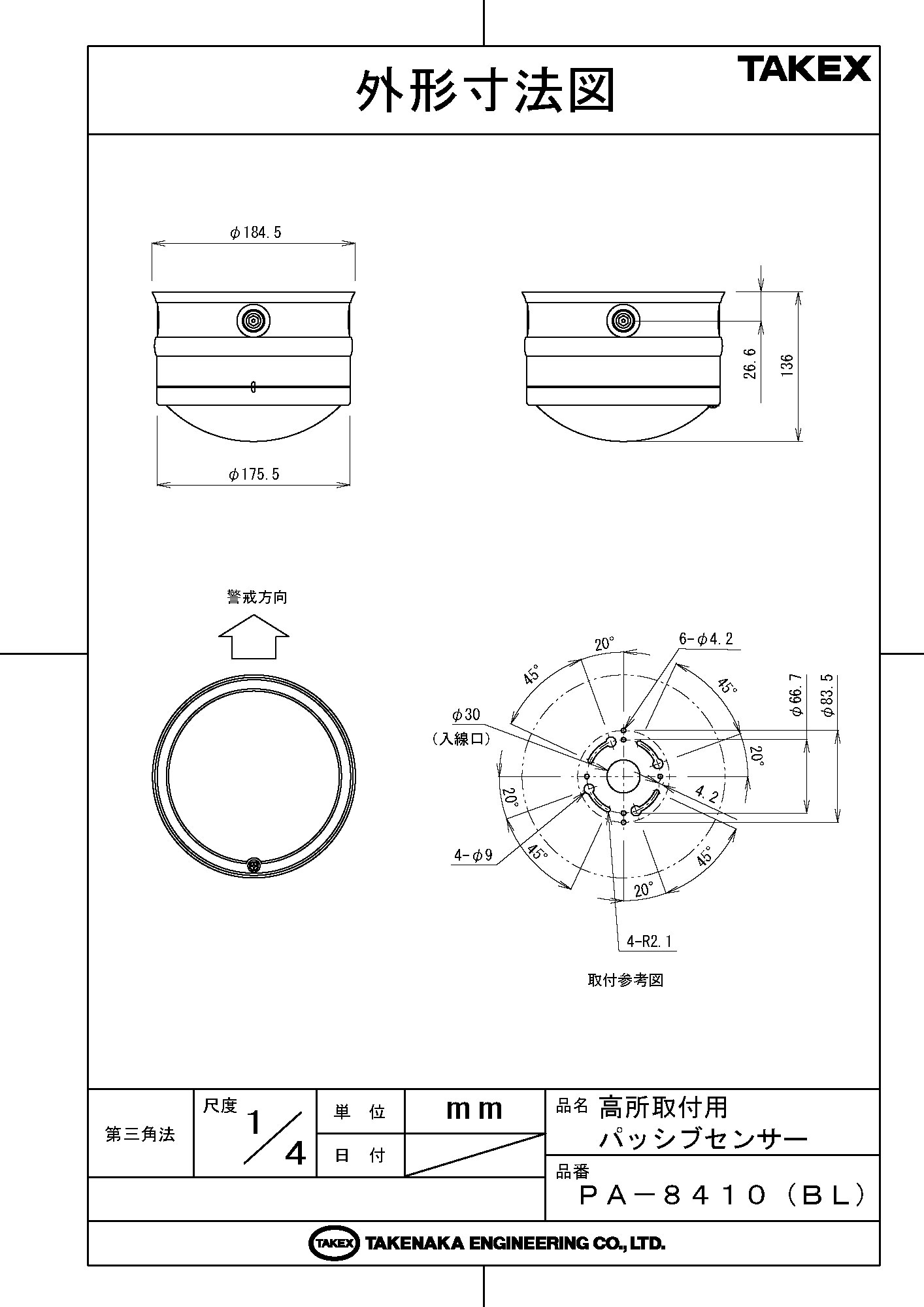

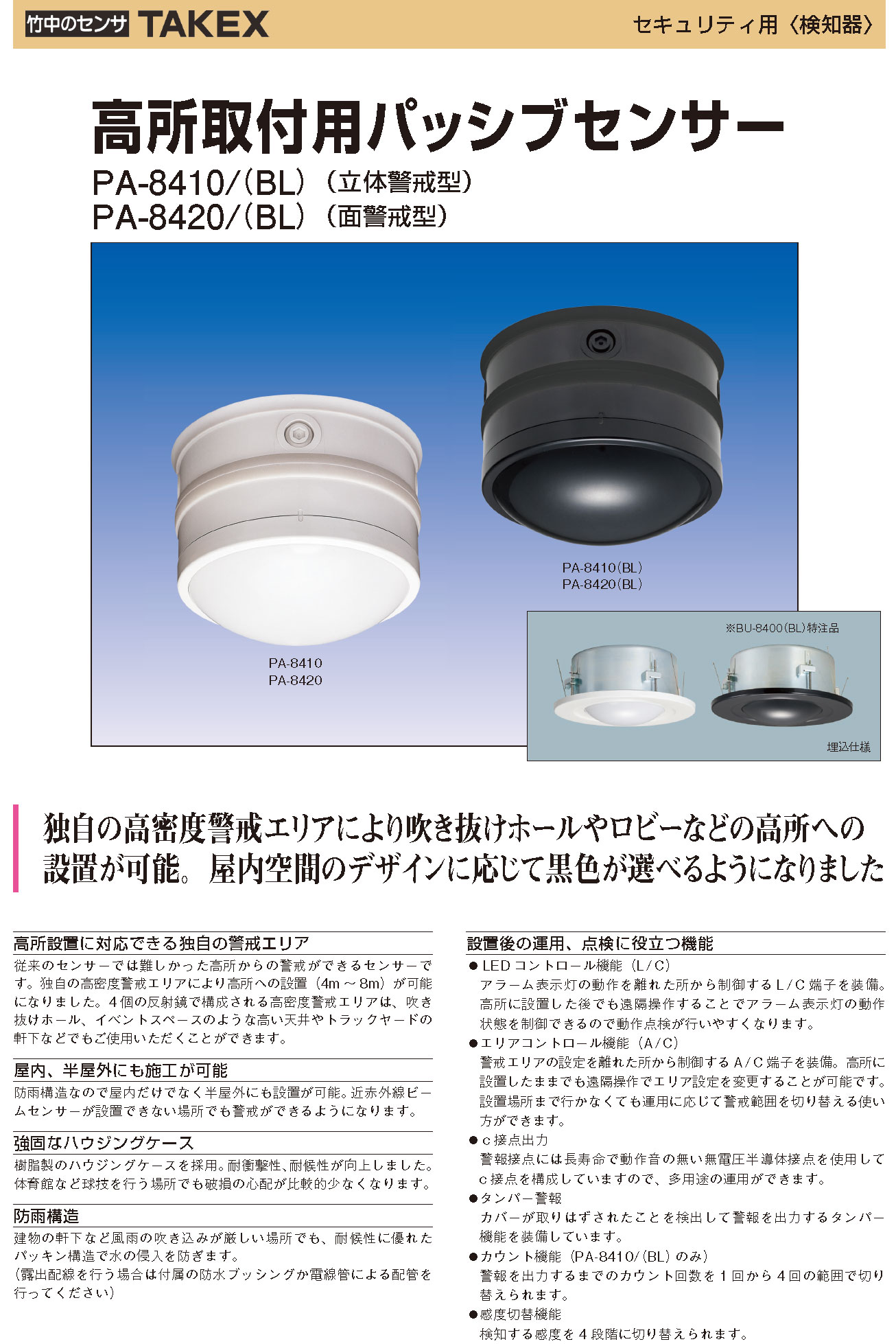

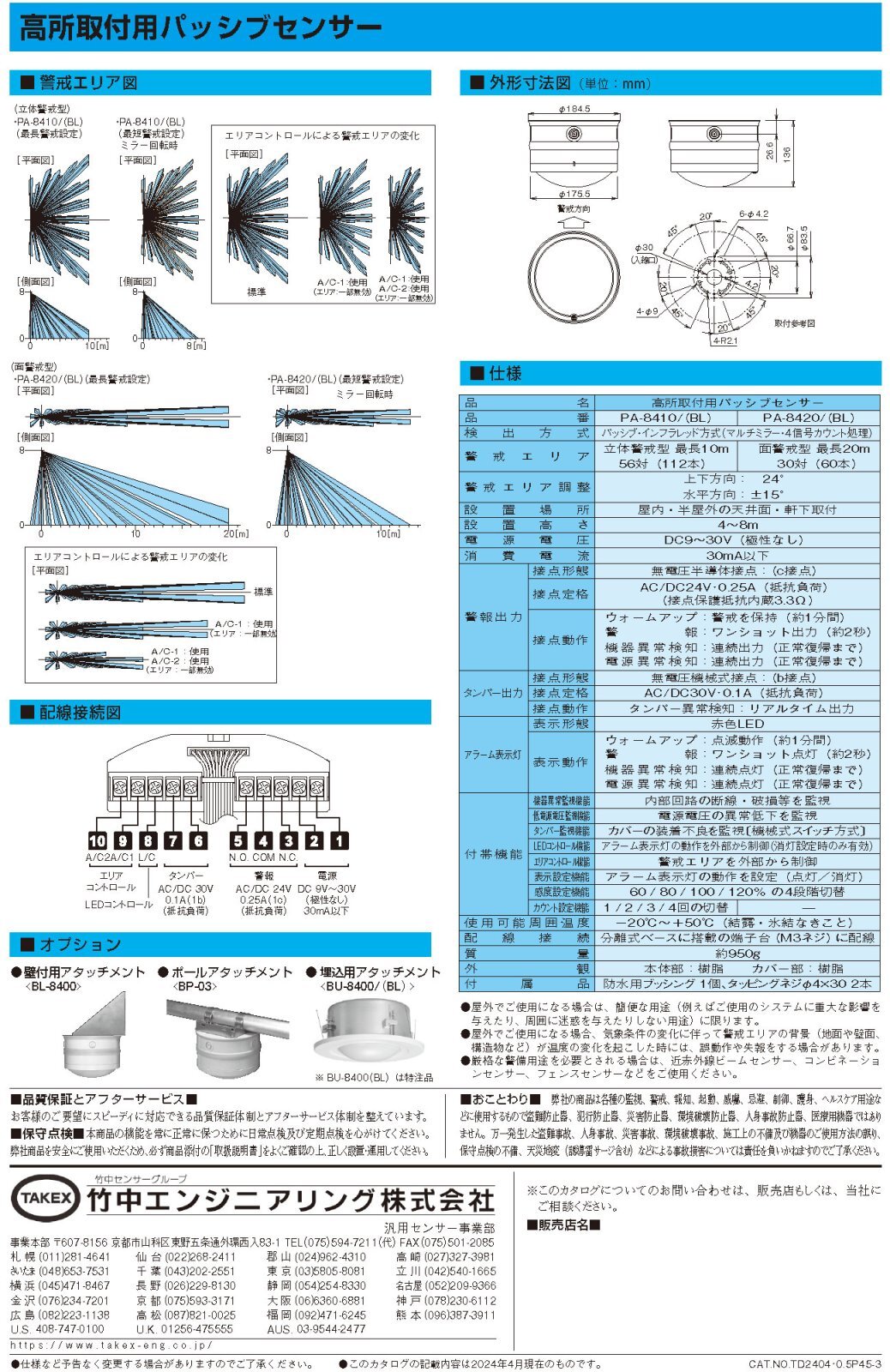

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）

この製品が向いている用途

吹き抜けホールやイベントスペースなどの高天井空間
トラックヤードやエントランスの軒下（半屋外）
神社仏閣、美術館、店舗などのダーク系スケルトン天井
体育館など、強固な耐衝撃性が求められる環境

導入前に確認したいポイント

設置高さが「4m〜8m」の範囲内に収まっているか
半屋外の場合、直接雨水がかからない軒下等であるか
エアコンの吹き出し口など、急激な温度変化がないか
警戒エリア内に、検知を遮断するガラスや遮蔽物がないか

特長

高所設置に対応できる独自の高密度警戒エリア

従来のセンサーでは難しかった4m?8mの高所からの警戒が可能です。4個の反射鏡で構成される独自の光学系により、56対（112本）の高密度な警戒エリアを形成。高い天井からでも死角のない確実な侵入検知を実現します。

屋内空間のデザインに調和するブラック外観

神社仏閣、博物館、美術館、またはモダンな店舗のダークトーンの壁面・スケルトン天井などに設置する際、センサーの存在感を目立たなくすることができ、施設の美観を損ねません。

設置後の運用・点検をサポートする遠隔制御機能

アラーム表示灯の動作を離れた所から制御する「L/C機能」や、警戒エリアの一部を電気的に無効化できる「A/C機能」を搭載。高所に設置した後でも、運用に応じた設定変更や動作確認を遠隔で行うことが可能です。

    選定時に評価したい強み
    環境適応性： 耐候性に優れたパッキン構造の防雨設計で、半屋外（軒下）にも施工可能。
多用途連携： 長寿命で動作音のない無電圧半導体接点（c接点）出力を採用。
自己診断機能： 内部回路の異常や、電源電圧の低下（約8V以下）を常時監視しアラートを出力。
誤報対策機能： 感度切替機能（4段階）とカウント機能（1?4回）により、環境に合わせた最適化が可能。



施工・設置ガイド

パッシブセンサーの特性上、急激な温度変化（エアコンの直撃等）や、直接の光の入射、揺動物（植物やカーテン）の存在は誤動作の主要因となります。半屋外に設置する際は、必ず直接水がかからない環境を選択し、付属の防水用ブッシングやシーリング処置で確実な密閉を行ってください。また、壁面への設置は専用の壁付用アタッチメント（BL-8400等）を使用してください。直接の横向き・倒立設置は故障の原因となります。

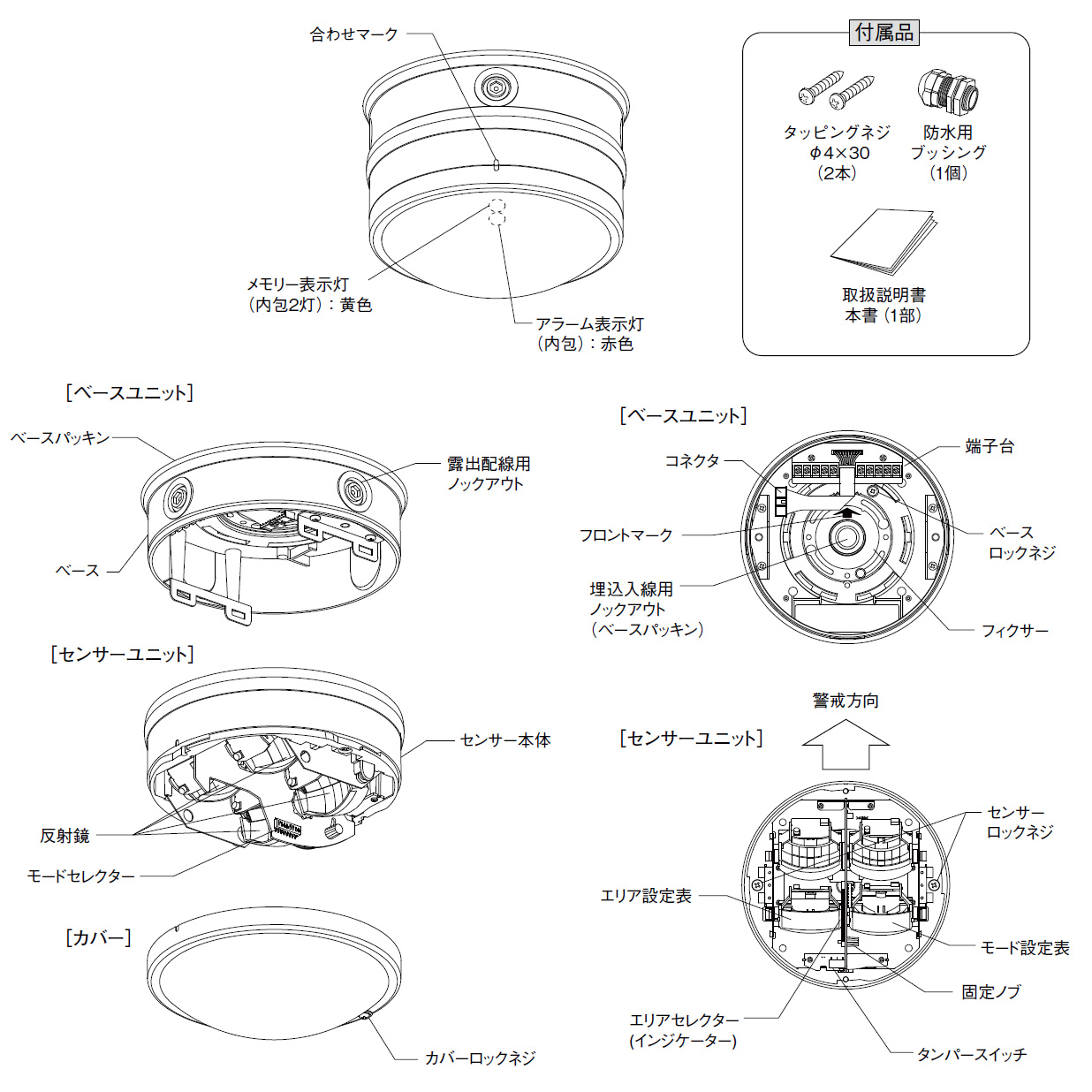

表示灯（LED）の挙動

表示灯	色	動作状態と意味
アラーム表示灯	赤色	点滅（約1分間）：ウォームアップ状態点灯（約2秒間）：発報（侵入検知 / ワンショット出力）連続点灯：機器異常、または低電源電圧（8V以下への低下）
メモリー表示灯	黄色	点滅（3分間）：発報直後のメモリー起動状態連続点灯（47分間）：メモリー保持状態（複数台設置時の特定に有効）

端子仕様と配線

端子番号	名称	機能と電気的仕様
1, 2	電源	DC9V〜30V（極性なし）。消費電流：30mA以下（メモリー使用時40mA）。
3, 4, 5	警報出力	無電圧半導体接点（c接点）。3:N.C. / 4:COM. / 5:N.O. 接点容量：AC/DC24V・0.25A（抵抗負荷）
6, 7	タンパー出力	無電圧機械接点（b接点）。接点容量：AC/DC30V・0.1A カバーを取り外した際にリアルタイムで出力。
8	L/C入力	アラーム表示灯制御。電源のマイナス(-)側と短絡で表示灯を同期点灯。
9, 10	A/C入力	9(A/C-1)、10(A/C-2)。電源のマイナス(-)側と短絡で該当警戒エリアを無効化。

内部DIPスイッチ設定

スイッチ	機能名	設定内容と出荷時状態
1	アラーム表示灯	ON：警報時点灯（出荷時） / OFF：常に消灯
2	メモリー表示灯	ON：オートリセット / OFF：メモリーなし（出荷時）
3, 8	未使用	PA-8410(BL)では必ずOFFのまま使用してください。
4, 5	感度設定	120% / 100%（出荷時） / 80% / 60% の4段階で切替可能。
6, 7	カウント設定	1回 / 2回（出荷時） / 3回 / 4回の4段階で切替可能。

トラブルシューティング

現象	主な原因と処置
全く検知（動作）しない	通電後約1分間のウォームアップ中か確認してください。また、エリア内にガラスなどの遮蔽物がないか、内部のエリア設定（A〜H）が設置高さに適合しているか確認します。
時々検知しない（失報）	人体と背景の温度差が極端に少ない（夏場など）可能性があります。感度設定を「120%」に変更してください。
人がいないのに発報する（誤報）	空調による急激な温度変化や、小動物の侵入、外乱光の入射が考えられます。カウント設定を「3回」または「4回」に鈍感化するか、感度設定を下げる、またはA/C機能で原因エリアをマスキングしてください。
アラーム表示灯が連続点灯する	内部回路の断線・破損検知、または供給電圧が約8Vを下回る低電圧アラートです。終端での電圧測定を実施し、電源を再投入してください。

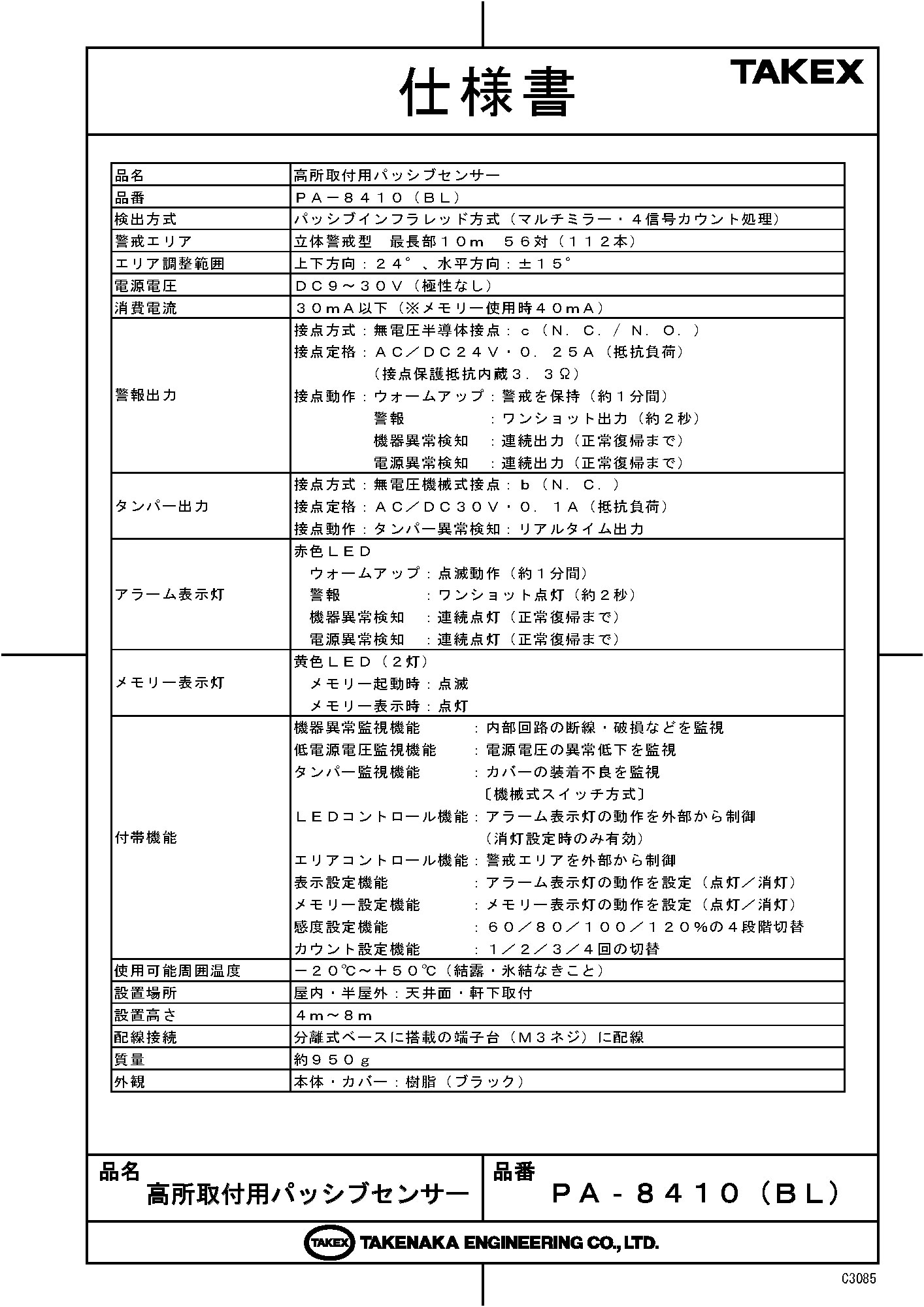

製品仕様

項目	内容
品名	高所取付用パッシブセンサー
品番	PA-8410(BL)
検出方式	パッシブインフラレッド方式（マルチミラー・4信号カウント処理）
警戒エリア	立体警戒型　最長部10m　56対（112本）
エリア調整範囲	上下方向：24°、水平方向：±15°
電源電圧	DC9?30V（極性なし）
消費電流	30mA以下（※メモリー使用時40mA）
警報出力	接点方式：無電圧半導体接点：c（N.C.／N.O.）接点定格：AC／DC24V・0.25A（抵抗負荷）（接点保護抵抗内蔵3.3Ω）接点動作：ウォームアップ：警戒を保持（約1分間）警報：ワンショット出力（約2秒）機器異常検知：連続出力（正常復帰まで）電源異常検知：連続出力（正常復帰まで）
タンパー出力	接点方式：無電圧機械式接点：b（N.C.）接点定格：AC／DC30V・0.1A（抵抗負荷）接点動作：タンパー異常検知：リアルタイム出力
アラーム表示灯	赤色LED ウォームアップ：点滅動作（約1分間）警報：ワンショット点灯（約2秒）機器異常検知：連続点灯（正常復帰まで）電源異常検知：連続点灯（正常復帰まで）
メモリー表示灯	黄色LED（2灯）メモリー起動時：点滅メモリー表示時：点灯
付帯機能	機器異常監視機能：内部回路の断線・破損などを監視低電源電圧監視機能：電源電圧の異常低下を監視タンパー監視機能：カバーの装着不良を監視［機械式スイッチ方式］ LEDコントロール機能：アラーム表示灯の動作を外部から制御（消灯設定時のみ有効）エリアコントロール機能：警戒エリアを外部から制御表示設定機能：アラーム表示灯の動作を設定（点灯／消灯）メモリー設定機能：メモリー表示灯の動作を設定（点灯／消灯）感度設定機能：60／80／100／120%の4段階切替カウント設定機能：1／2／3／4回の切替
使用可能周囲温度	?20℃?＋50℃（結露・氷結なきこと）
設置場所	屋内・半屋外：天井面・軒下取付
設置高さ	4m?8m
配線接続	分離式ベースに搭載の端子台（M3ネジ）に配線
質量	約950g
外観	本体・カバー：樹脂（ブラック）

FAQ

Q：設置できる高さの範囲を教えてください。 A：適正な設置高さは 4m 〜 8m です。この範囲より低い場合は高密度警戒の特性が発揮できず、高い場合は赤外線エネルギーの減衰により検知が不安定になるため、規定の高さを厳守してください。

Q：屋外への設置は可能ですか？ A：完全な屋外（雨ざらしの場所）には設置できません。防雨構造となっておりますが、直接雨水がかからない「半屋外（軒下など）」への設置に限ります。半屋外に設置する際は、付属の防水用ブッシングなどを使用して確実な密閉処置を行ってください。

Q：壁面に直接取り付けることはできますか？ A：本体を壁面に直接取り付ける（横向き・倒立設置）と故障の原因となります。壁面に設置する場合は、必ず別売の専用壁付用アタッチメント（BL-8400等）をご使用ください。

Q：夏場などにセンサーが反応しにくくなることはありますか？ A：パッシブセンサーの特性上、人体と背景（床や壁）の温度差が極めて少ない環境では検知感度が低下する場合があります。その際は内部のDIPスイッチ（スイッチ4・5）を操作し、感度設定を「120%」に変更してください。

Q：エアコンの風が当たる場所でも使用できますか？ A：エアコンの吹き出し口付近など、急激な温度変化が起こる場所は誤報の主要因となります。風向を変えるか、A/C機能を利用して該当する警戒エリアを電気的に無効化（マスキング）するなどの対策を行ってください。

Q：ガラスの向こう側にいる人は検知できますか？ A：検知できません。赤外線エネルギーはガラスや透明樹脂を透過しないため、警戒エリア内にガラスがある場合、その向こう側は完全に「死角」となります。

Q：L/C機能（LEDコントロール機能）とは何ですか？ A：アラーム表示灯の設定をOFF（消灯）にして運用している状態でも、外部から端子を短絡させることで、強制的に表示灯を点灯・動作させることができる機能です。高所設置後の遠隔での動作確認に役立ちます。

Q：警戒エリアを部分的に無効化することはできますか？ A：可能です。A/C機能（エリアコントロール機能）を使用することで、後方ミラーが担当する遠方の警戒エリアを電気的に無効化することができます。

Q：アラーム表示灯が連続点灯して、警報が出力され続けています。 A：自己診断機能が作動しています。内部回路の破損・断線、または供給電圧が約8V以下に低下した場合に連続点灯します。電源の再投入や、配線終端での電圧測定を行ってください。

Q：内部スイッチの「3」と「8」はどう設定すればよいですか？ A：PA-8410(BL)においては、DIPスイッチの「3」と「8」は未使用端子となりますので、必ず「OFF」のまま使用してください。
