高所取付用パッシブセンサー ブラック 面警戒型 TAKEX 竹中エンジニアリング [PA-8420(BL)]

高所取付用パッシブセンサー ブラック 面警戒型 TAKEX 竹中エンジニアリング [PA-8420(BL)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 高天井対応 パッシブセンサー 屋内・半屋外用 面警戒型

PA-8420(BL) 高所取付用パッシブセンサー ブラック 面警戒型

PA-8420(BL)は、最大8mの高さから20m先までをカバーする、高天井設置に特化したパッシブセンサーです。吹き抜けホールやロビー、体育館などの広い空間に最適で、重厚なブラックカラーが意匠性の高い屋内空間に自然に溶け込みます。

  • 型番： PA-8420(BL)
  • 方式： パッシブインフラレッド方式（遠赤外線検知）
  • 主な用途： 高天井のオフィスビル、美術館、神社仏閣、トラックヤード
  • 設置高さ： 4m 〜 8m
  • 警戒範囲： 面警戒（カーテン状）最長部20m
PA-8420(BL) 高所取付用パッシブセンサー ブラック

資料ダウンロード

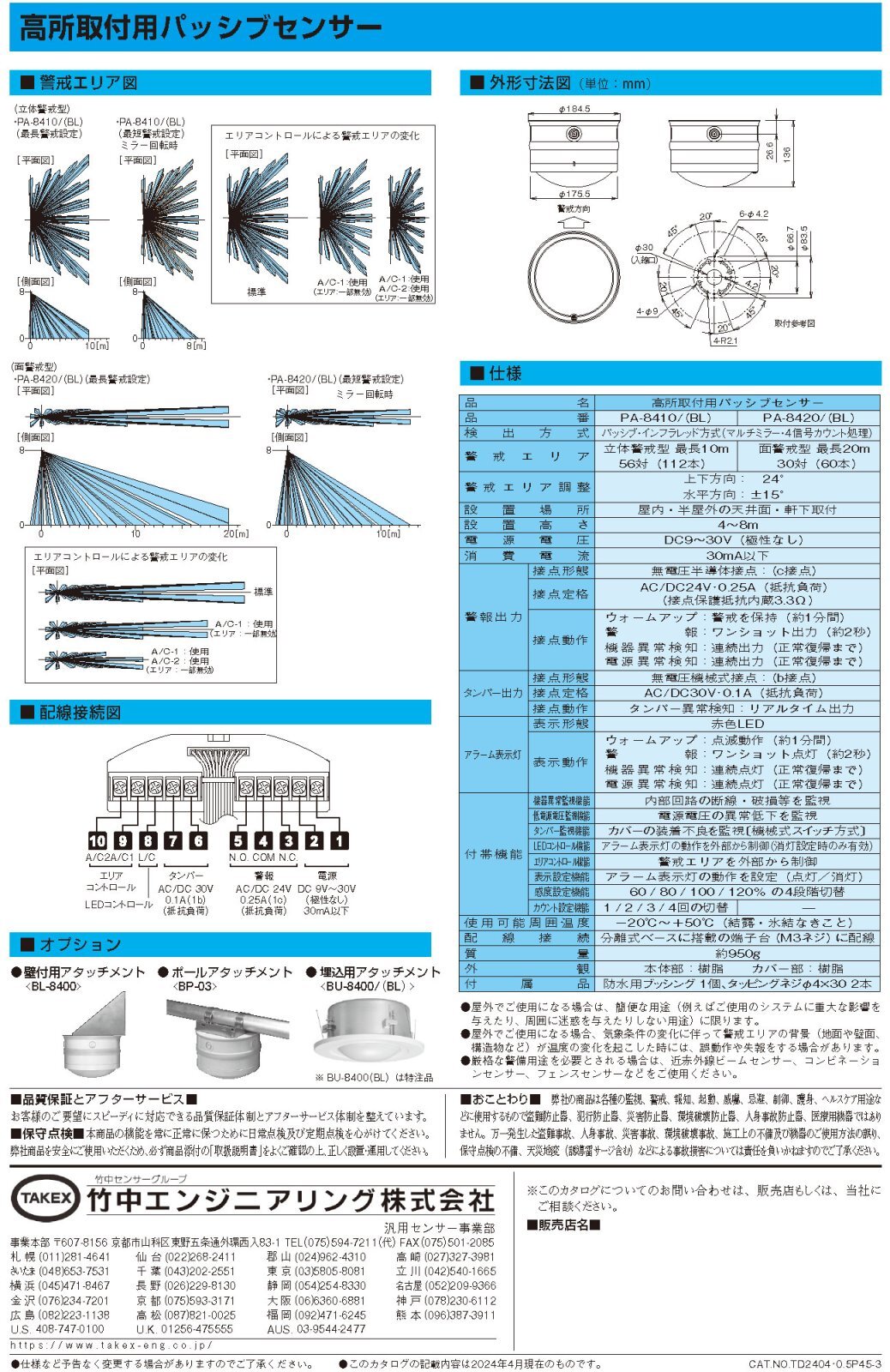

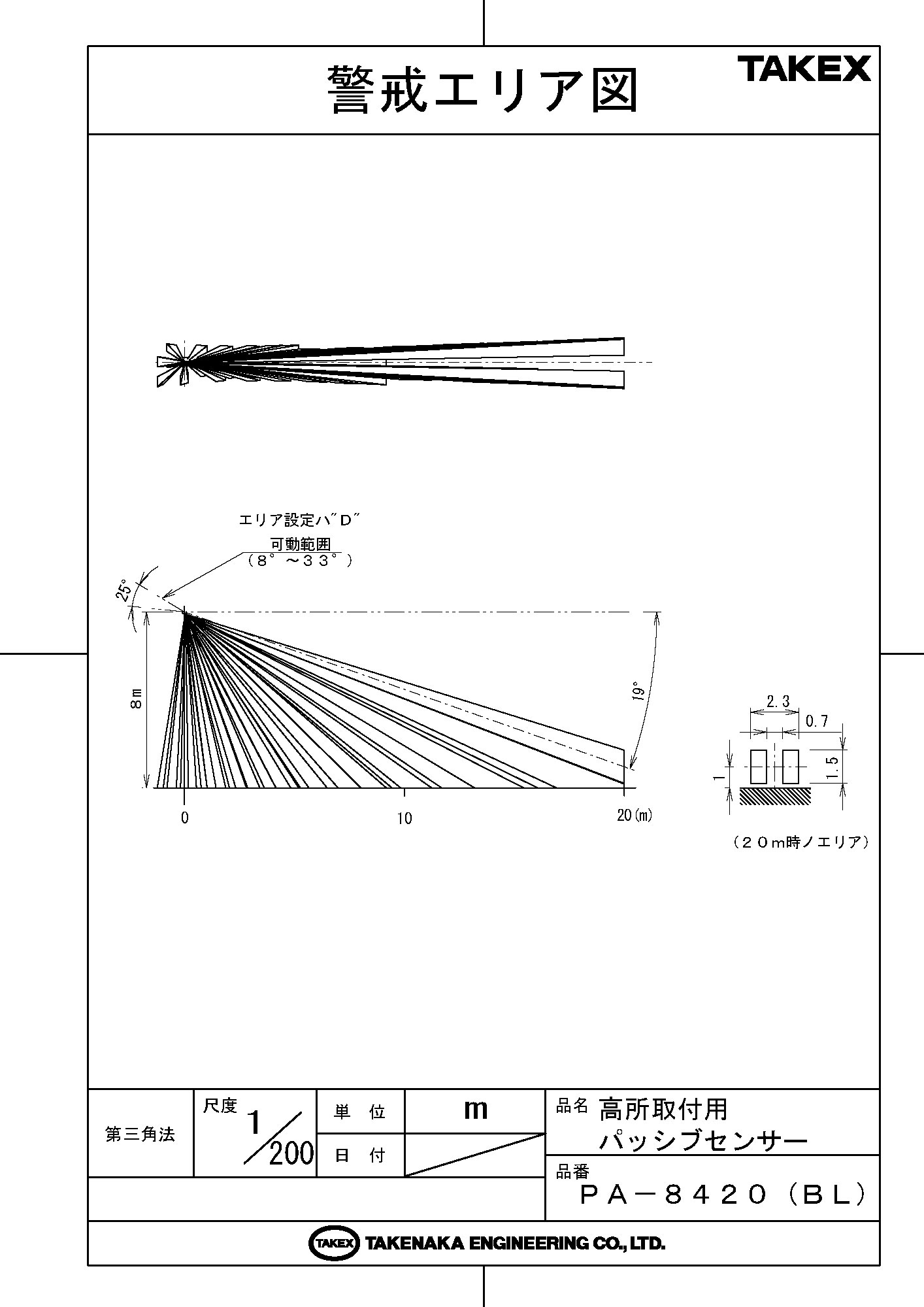

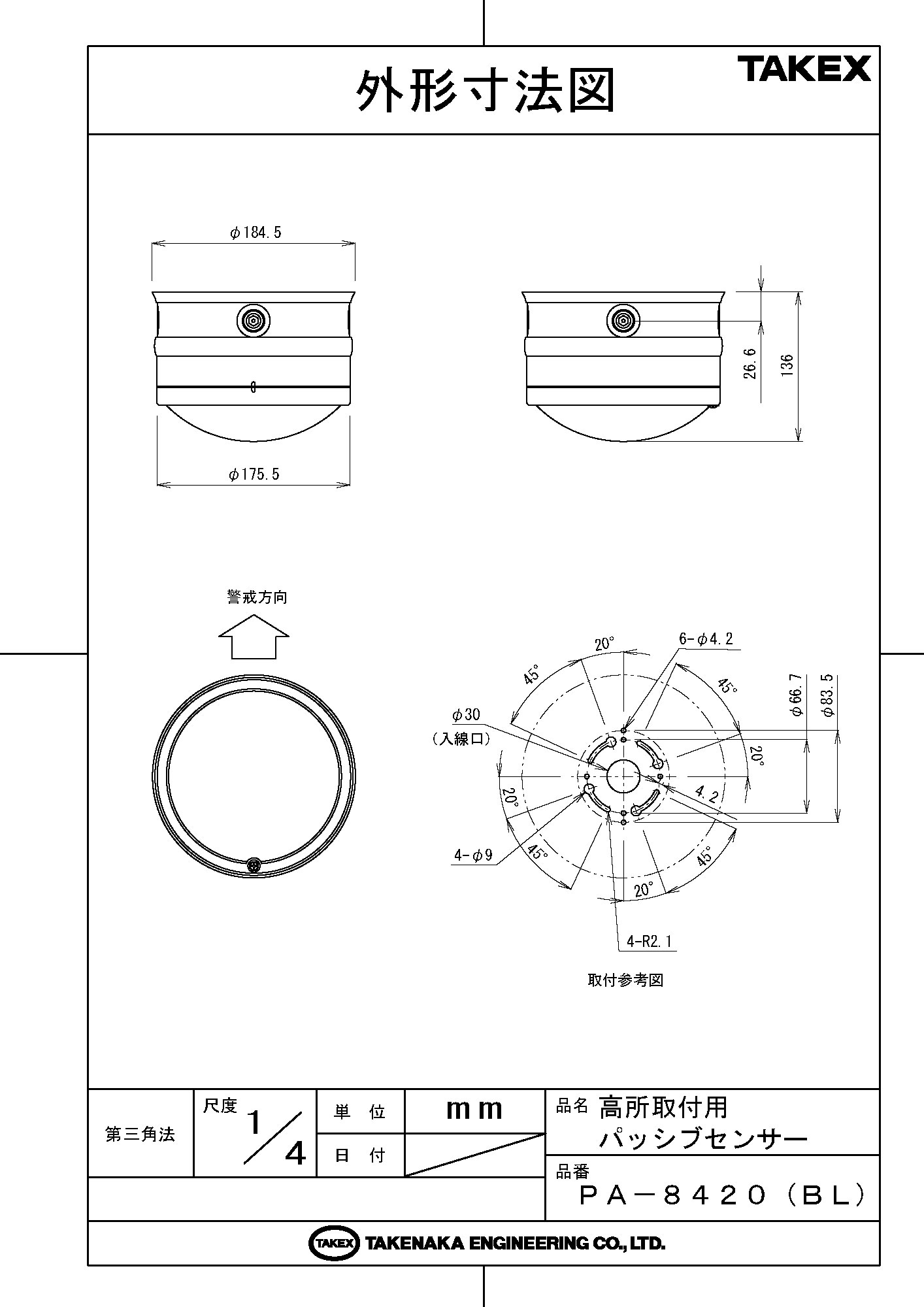

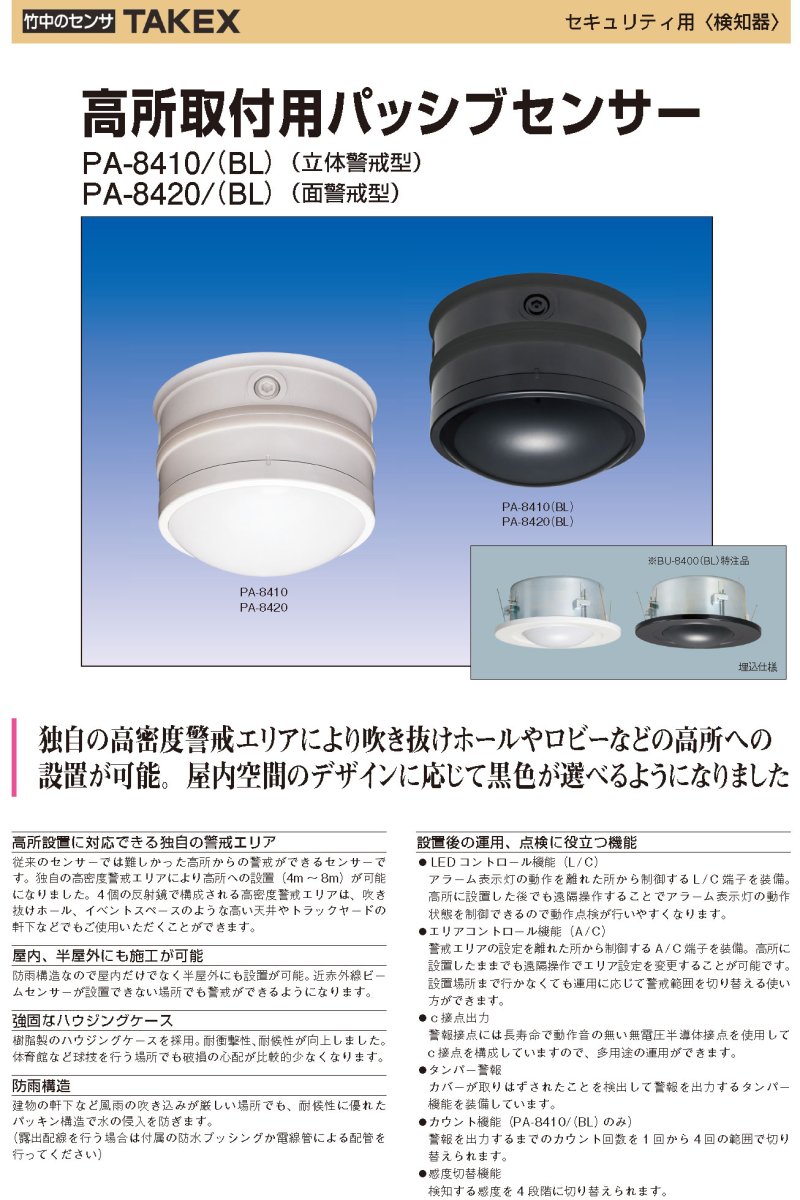

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF）

この製品が向いている用途

  • 吹き抜けのあるホールやロビー
  • 天井の高い体育館、イベントスペース
  • 美術館や博物館などの美観重視の施設
  • トラックヤードの軒下などの半屋外

導入前に確認したいポイント

  • 取付高さが4m〜8mの範囲内か
  • 電源電圧がDC9V〜30Vの範囲内か
  • 警戒エリア内に揺れるカーテン等がないか
  • 直射日光やエアコンの温風が直接当たらないか

特長

高所設置に対応する独自の高密度警戒エリア

従来のパッシブセンサーでは困難だった「高い天井からの警戒」を実現しました。4個の反射鏡により構成される30対（60本）の高密度な検知ビームが、最大8mの高さからでも侵入者を確実に捉えます。

屋内・半屋外の多様な環境に施工可能

防雨構造を採用しているため、屋内の吹き抜けだけでなく、雨の吹き込みがある軒下やトラックヤードなどの半屋外環境にも設置が可能です。樹脂製ハウジングにより耐衝撃性・耐候性にも優れています。

内装デザインを損なわないブラック仕様

ダークトーンの壁面や天井に馴染むブラックカラーを採用。神社仏閣、博物館、店舗など、センサーを目立たせたくない場所での設置に最適です。美観を維持しながら高度なセキュリティを確保できます。

選定時に評価したい強み

  • 遠隔操作対応： L/C端子により、離れた場所からアラーム表示灯の制御が可能です。
  • 高度なエリア制御： A/C端子により、運用に合わせて特定の警戒エリアを無効化できます。
  • 信頼のc接点出力： 長寿命な無電圧半導体接点を採用し、多目的な機器連動に対応します。
  • 自己診断機能： 内部回路の破損や電圧低下を常に監視し、LEDで異常を通知します。

施工・設置ガイド

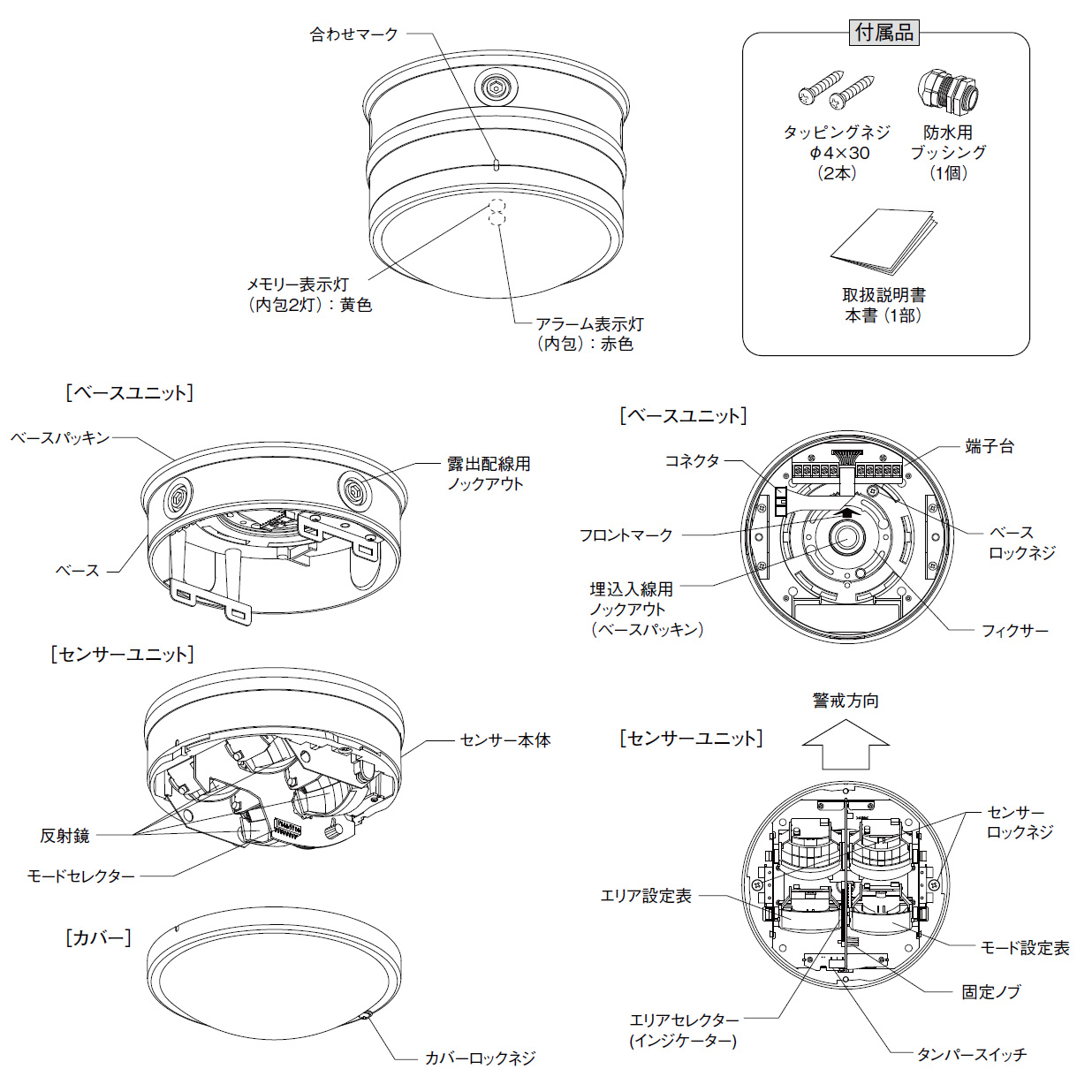

取付高さに応じて、センサー内部のエリアセレクター（反射鏡角度）を調整してください。以下の表に従い、目盛りをセットすることで最適な検知性能を発揮します。

取付高さ / 距離 8m 12m 15m 20m
4m設置時 E C B A
6m設置時 H E D C
8m設置時 H G F D

モード設定・DIPスイッチ仕様

SW番号 機能 ONの設定内容 OFFの設定内容
1 表示灯設定 警報時点灯（出荷時） 常時消灯
2 メモリー設定 オートリセット点灯 機能なし（出荷時）
4, 5 感度設定 120% / 100% / 80% / 60% の4段階切り替え
3, 6, 7, 8 未使用項目 必ずOFFのまま使用してください

配線・端子仕様

端子番号 名称 内容
1, 2 電源入力 DC9V〜30V（極性なし）
3, 4, 5 警報出力 無電圧半導体接点（c接点）
6, 7 タンパー出力 無電圧機械式接点（b接点） カバー開で断
8 L/C入力 アラーム表示灯の外部制御用
9, 10 A/C入力 警戒エリア1・2の無効化制御用

トラブルシューティング

LEDが連続点灯している 機器の異常、または供給電圧が8V以下に低下している可能性があります。電圧を測定し、問題なければ再起動を試みてください。
人がいないのに検知（誤動作）する エリア内に揺れる植物や急激な温度変化（エアコン）がないか確認してください。感度設定を80%以下に下げることも有効です。

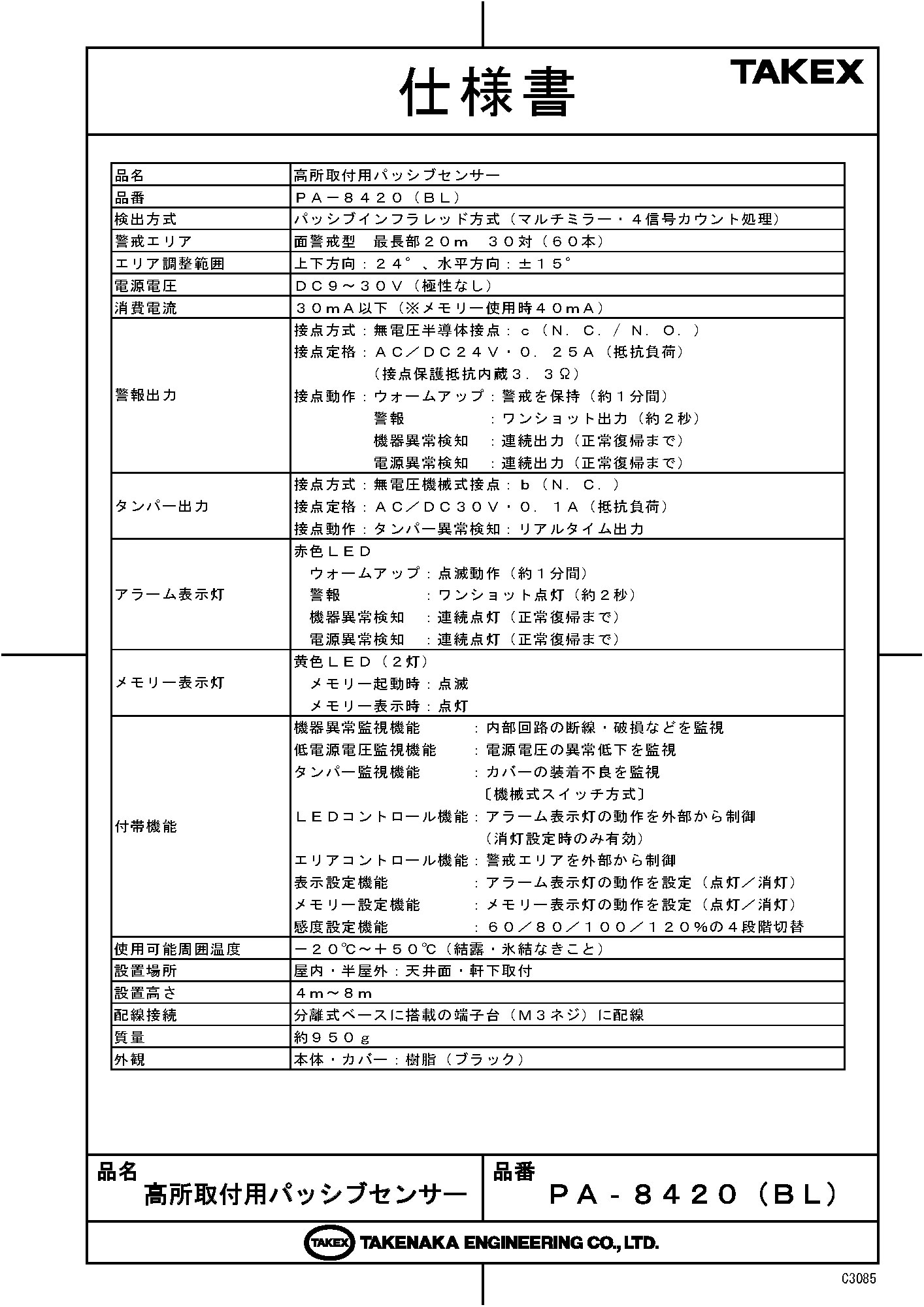

製品仕様

項目 内容
品名高所取付用パッシブセンサー
品番PA-8420（BL）
検出方式パッシブインフラレッド方式（マルチミラー・4信号カウント処理）
警戒エリア面警戒型　最長部20m　30対（60本）
エリア調整範囲上下方向：24°、水平方向：±15°
電源電圧DC9?30V（極性なし）
消費電流30mA以下（※メモリー使用時40mA）
警報出力接点方式：無電圧半導体接点：c（N.C.／N.O.）
接点定格：AC／DC24V・0.25A（抵抗負荷）
検知時：約2秒、異常検知時：連続出力
タンパー出力接点方式：無電圧機械式接点：b（N.C.）
接点定格：AC／DC30V・0.1A（抵抗負荷）
アラーム表示灯赤色LED（ウォームアップ・警報・機器異常・低電圧監視）
メモリー表示灯黄色LED（2灯） 発報後計50分間表示
付帯機能感度設定(60/80/100/120%)、L/C機能、A/C機能、低電圧監視、自己診断、タンパー
使用可能周囲温度?20℃?＋50℃（結露・氷結なきこと）
設置場所屋内・半屋外：天井面・軒下取付
設置高さ4m?8m
質量約950g
外観本体・カバー：樹脂（ブラック）

FAQ

Q：取付高さは最高何mまで対応していますか？ A：最高8mまでの高所設置に対応しています。設置高さに応じて内部の反射鏡角度を調整してご使用ください。
Q：屋外でも使用できますか？ A：防雨構造のため、建物の軒下などの半屋外には設置可能ですが、雨が直接激しくかかる場所への設置は避けてください。
Q：標準モデル（PA-8420）との違いは何ですか？ A：機能は同一ですが、外装の色が異なります。(BL)はブラック仕様で、暗い色の天井や壁面に適しています。
Q：電源に極性はありますか？ A：極性なし（無極性）ですので、DC9V〜30Vの範囲内であれば配線時の極性を気にせず接続いただけます。
Q：検知距離を短く設定することは可能ですか？ A：はい。反射鏡の角度（エリアセレクター）を調整することで、20mより短い距離での警戒も可能です。
Q：メモリー表示灯は何分間点灯しますか？ A：発報後、最初の3分間は点滅し、その後47分間点灯し続けます（計50分後に自動消灯）。
Q：A/C機能（エリアコントロール）とは何ですか？ A：外部入力によって、特定の警戒エリアを一時的に無効化する機能です。特定の場所だけ警戒したくない時間帯がある場合などに便利です。
Q：ペットの動きで誤動作しますか？ A：パッシブ方式のため、エリア内を移動するペットや掃除ロボットを検知する可能性があります。これらが動く範囲を避けて設置してください。
Q：警報接点の動作音はありますか？ A：無電圧半導体接点を使用しているため、動作時のカチカチという音は発生しません。
Q：体育館でボールが当たっても大丈夫ですか？ A：樹脂製の堅牢なハウジングを採用しており耐衝撃性は高いですが、強い衝撃が予想される場合は保護ガード等の併用をお勧めします。
