TAKEX（竹中エンジニアリング）接点マルチ分配器ヘルスケア・介護信号制御

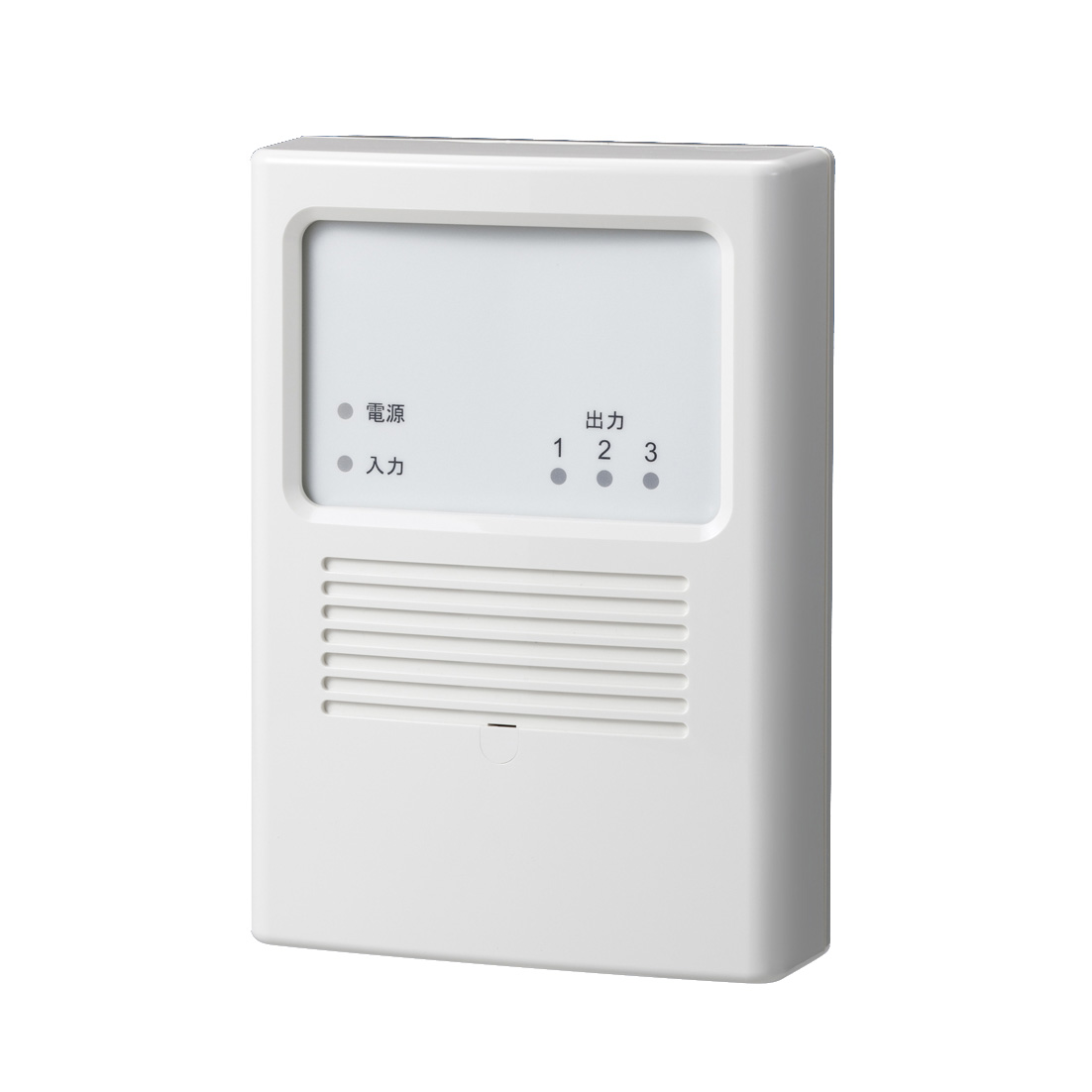

SM-3B 接点マルチ分配器

センサーからの1入力を3系統の独立した出力へ分配し、各出力ごとに「同期」または「保持（連続）」の動作モードを個別に設定できる高機能分配器です。ヘルスケア現場でのナースコール連動や表示灯制御に最適です。

型番： SM-3B
製品名： 接点マルチ分配器
入力： 無電圧a接点/b接点（DIPスイッチ切替式）
出力： 無電圧c接点 × 3系統（個別に動作設定可能）
電源： AC100V または DC12V の2WAY対応
主な用途： 病院・介護施設のセンサー分配、表示灯制御、ナースコール連動

資料ダウンロード

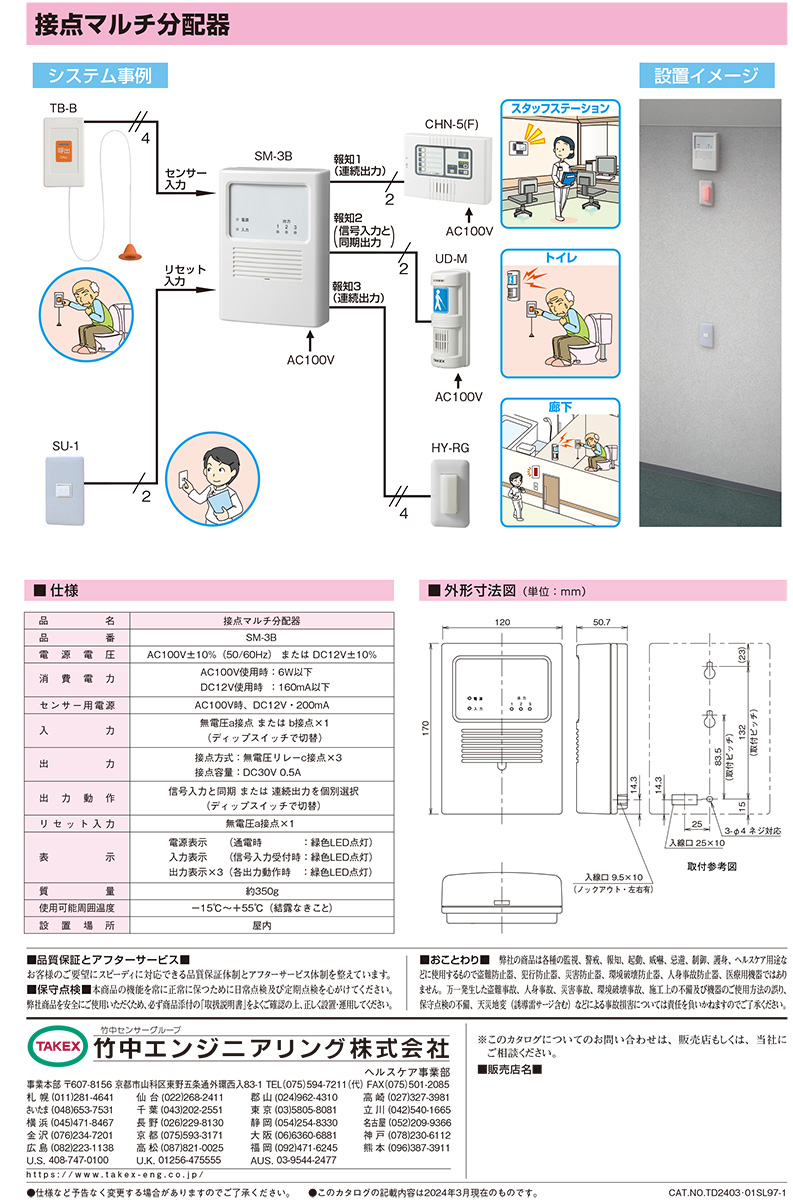

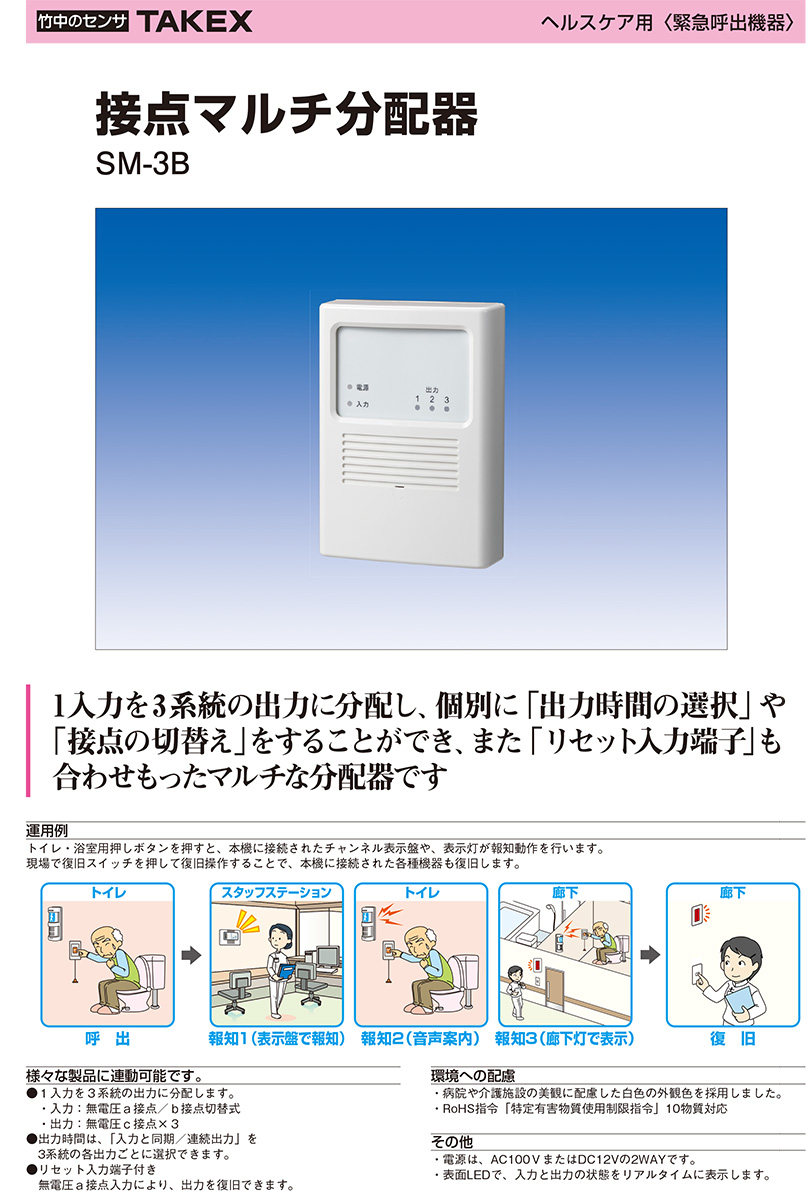

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

ナースコールと廊下表示灯の同時駆動
徘徊検知センサーの多系統信号分配
浴室・トイレの非常ボタン信号の保持
離床センサーの状態監視と記録装置連動

導入前に確認したいポイント

電源はAC100VかDC12Vのどちらか片方のみ使用
設置場所は屋内壁面限定（防水性なし）
出力先の機器が接点容量（DC30V 0.5A）内か
リセット操作のための配線（スイッチ）の有無

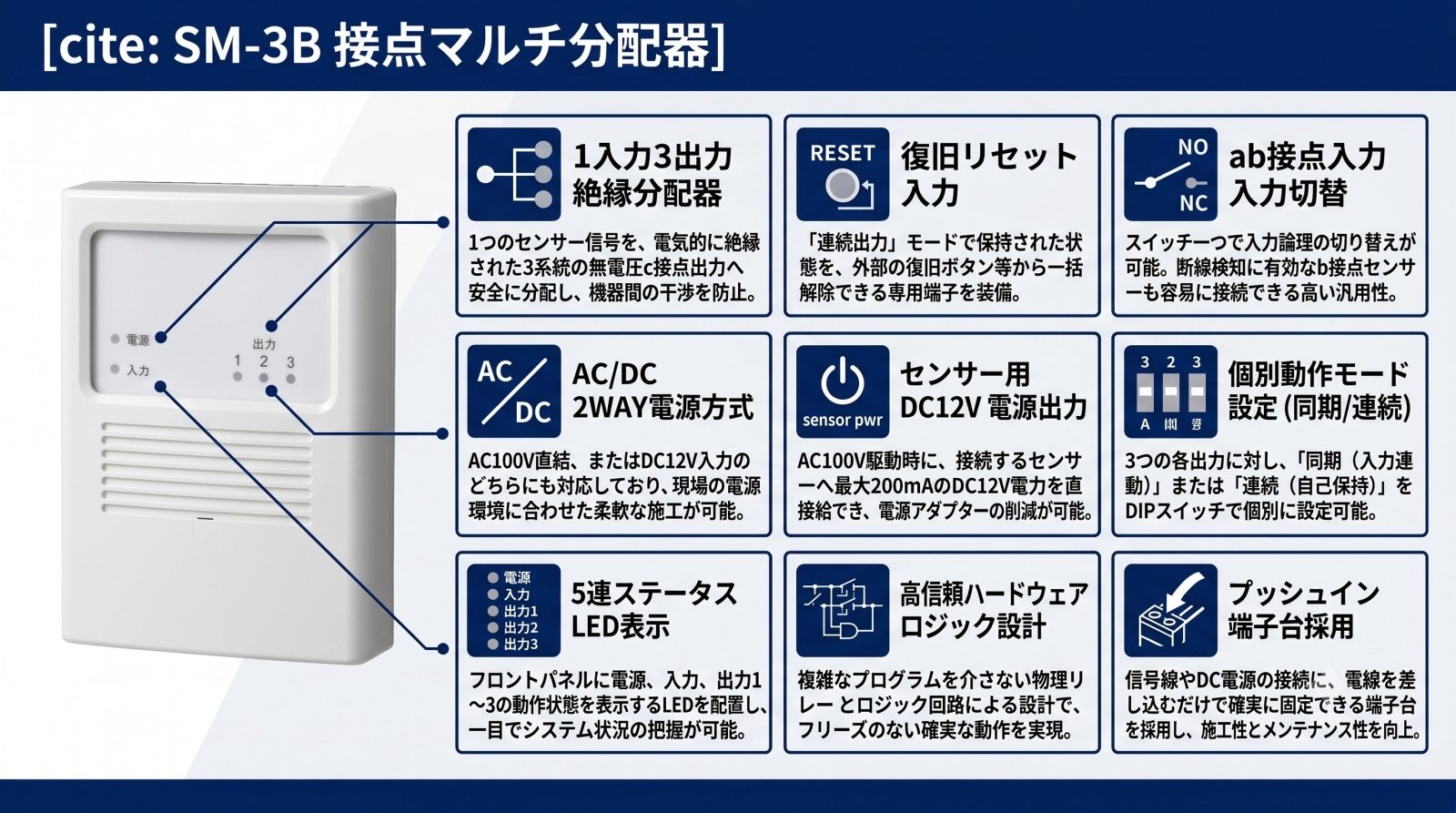

特長

1入力を3系統の独立接点へ安全に分配

1つのセンサー信号を、電気的に絶縁された3系統の無電圧c接点出力へと分配します。単なる配線の分岐とは異なり、各系統が独立しているため、接続先機器間での回り込み電流や干渉のリスクを排除し、安全で確実なシステム構築が可能です。

出力ごとに「同期/連続」を個別に設定可能

3系統の出力それぞれに対して、入力信号に連動する「同期出力」と、一度の入力で状態を保持する「連続出力（自己保持）」をDIPスイッチで個別に設定できます。例えば、出力1はナースコールへ即時通知（同期）、出力2はスタッフが確認するまで表示灯を点灯維持（連続）といった高度な運用が本機1台で完結します。

現場での復旧を支えるリセット入力端子

「連続出力」モードで自己保持された状態を、外部スイッチからの信号で解除するための「リセット入力端子」を搭載しています。現場に設置された復旧ボタンを押すことで、保持されていたナースコールや表示灯の動作をまとめて初期状態に戻すことができます。

AC100VとDC12Vの便利な2WAY電源方式

電源入力はAC100V直結、またはDC12V入力のどちらにも対応しています。現場の電源環境に合わせて柔軟に施工できるため、新設・既設を問わず導入がスムーズです。※ACとDCの併用は禁止されています。

センサー電源として使えるDC12V出力機能

AC100V電源で本機を動作させている場合、DC12V端子から最大200mAの電力を出力できます。これにより、接続するセンサー用の電源アダプターを別途用意することなく、本機から直接センサーへ電源を供給することが可能です。

a接点・b接点の両入力に対応する論理切替

接続するセンサーの仕様に合わせて、入力論理（a接点/b接点）をスイッチ一つで切り替え可能です。断線検知が可能なb接点センサーの使用も容易で、ヘルスケア現場に求められる高い信頼性を確保できます。

一目で状態がわかる5連ステータスLED

フロントパネルには「電源」「入力」「出力1〜3」の計5つのLEDを配置。現在の通電状態やセンサーの反応、各系統の出力状況をリアルタイムで視認できるため、メンテナンス時やトラブル発生時の切り分けが迅速に行えます。

ヘルスケア現場に馴染む外観とRoHS対応

病院や介護施設の清潔感あるインテリアを損なわない、ホワイトカラーの外観を採用。また、RoHS指令（10物質）に適合した環境配慮型製品であり、長期にわたって安心してお使いいただける品質設計となっています。

トラブルを防ぐハードウェアロジック設計

複雑なプログラムに頼らず、物理的なリレー回路とロジック回路で構成されているため、フリーズの心配がなく、電源投入と同時に安定した動作を開始します。命に関わる現場での「確実な動作」を最優先した設計思想です。

プッシュイン端子台による高い施工性

信号線やDC電源の接続にはプッシュイン端子台を採用。棒端子を圧着した電線を差し込むだけで確実な接続が可能となり、施工時間の短縮と接触不良の防止を両立しています。

    選定時に評価したい強み
    柔軟な制御： 出力系統ごとに「保持」か「同期」かを選べる圧倒的な汎用性。
省コスト： AC100V駆動ならセンサー用電源も供給でき、周辺機器を削減可能。
信頼のTAKEX製： 防犯・防災・ヘルスケア分野で実績豊富な国内メーカー品質。
容易なメンテナンス： LEDによる一目瞭然のステータス表示で現場対応を効率化。



施工・設置ガイド

本機は屋内壁面専用です。カバーを開けて、付属のネジで3箇所固定します。配線は、AC100Vを使用する場合は専用のねじ端子台へ、DC12Vや信号線は右側のプッシュイン端子台へ接続してください。

確認項目	この製品での考え方
電源の選択	AC100V または DC12V。AC駆動時はDC12V出力が可能です。
入力接点の種類	無電圧a接点（N.O.）またはb接点（N.C.）。SW4で切り替えます。
保持動作の解除	「連続」設定時は、RST端子間の短絡（リセットスイッチ）で解除します。
設置上の注意	結露が発生する浴室などの高湿度環境は避けて設置してください。

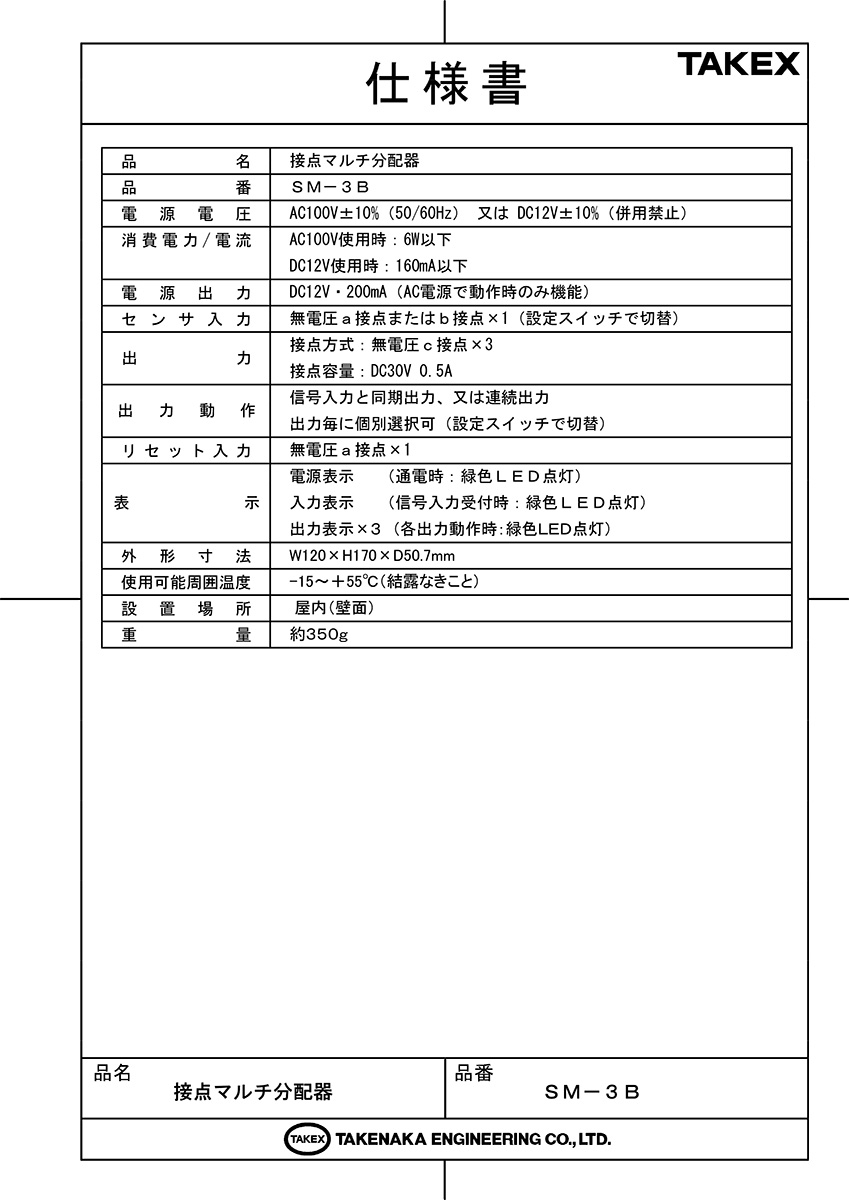

製品仕様

項目	内容
品名	接点マルチ分配器
品番	ＳＭ－３Ｂ
電源電圧	AC100V±10%（50/60Hz）又は DC12V±10%（併用禁止）
消費電力／電流	AC100V使用時：6W以下 DC12V使用時：160mA以下
電源出力	DC12V・200mA（AC電源で動作時のみ機能）
センサ入力	無電圧a接点またはb接点×1（設定スイッチで切替）
出力	接点方式：無電圧c接点×3 接点容量：DC30V 0.5A
出力動作	信号入力と同期出力、又は連続出力出力毎に個別選択可（設定スイッチで切替）
リセット入力	無電圧a接点×1
表示	電源表示（緑LED）、入力表示（緑LED）、出力表示×3（緑LED）

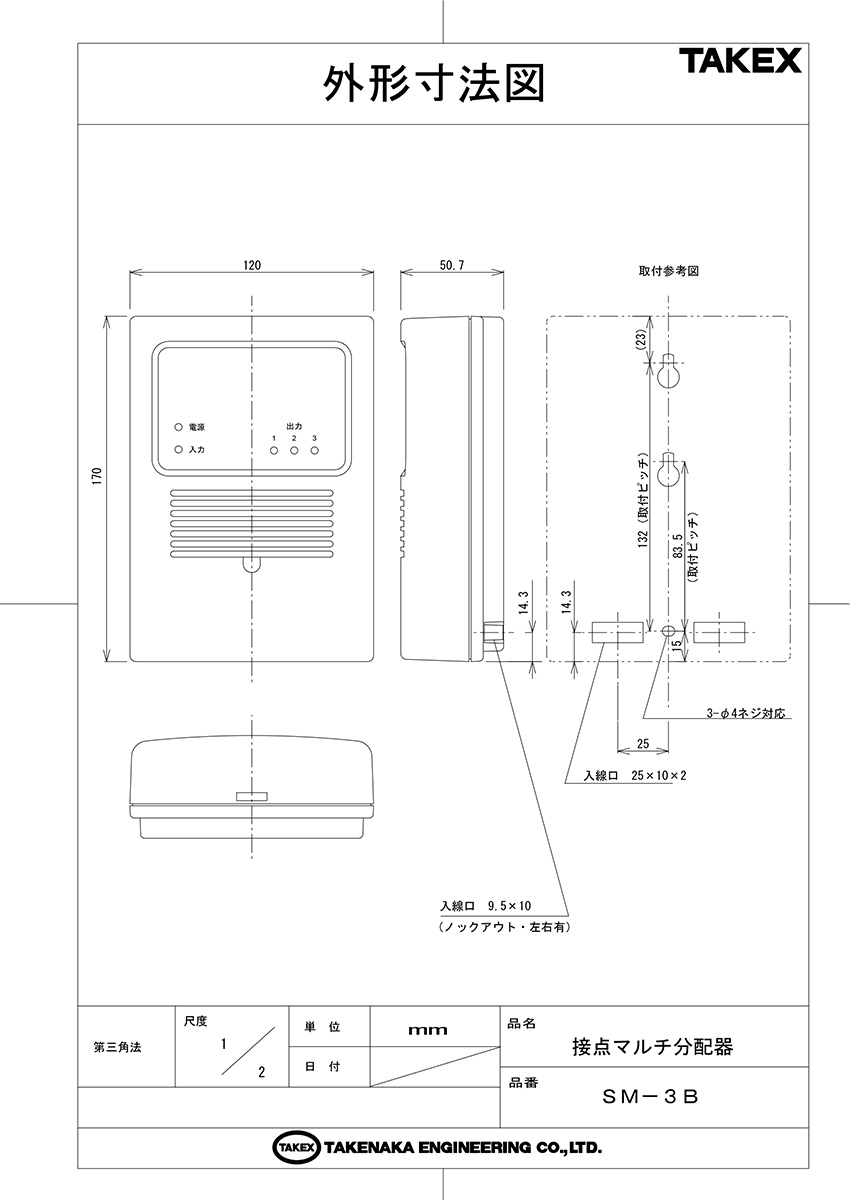

外形寸法	W120×H170×D50.7mm
使用可能周囲温度	－15〜＋55℃（結露なきこと）
設置場所	屋内（壁面）
重量	約350g

FAQ

Q：1つのセンサーからナースコールと廊下灯を同時に鳴らせますか？ A：はい、可能です。本機にセンサーを入力すれば、最大3系統まで独立して出力でき、それぞれ異なる機器へ接続可能です。

Q：AC100VとDC12Vの両方を接続して予備電源にできますか？ A：いいえ、絶対にしないでください。故障・発火の原因となります。どちらか一方の電源のみを接続してください。

Q：センサーの電源を本機から取ることはできますか？ A：はい、本機をAC100Vで駆動させている場合のみ、DC12V端子から最大200mAまで電源を取り出すことができます。

Q：ボタンを離してもランプを点灯させ続けることはできますか？ A：可能です。内部のDIPスイッチで対象の出力を「連続出力」に設定すれば、一度の入力で接点状態を保持（セルフホールド）します。

Q：保持された出力を止めるにはどうすればいいですか？ A：リセット入力端子（RST）に接続した復旧スイッチを押すか、端子間を短絡させることで保持を解除できます。

Q：屋外の門扉センサーなどに使えますか？ A：本機は屋内専用です。屋外で使用する場合は、必ず防水性能のあるボックス内に収容してご使用ください。

Q：b接点（常時閉）のセンサーは接続できますか？ A：はい、可能です。内部のDIPスイッチ（SW4）をON側に切り替えることで、b接点入力に対応します。

Q：停電が起きた場合、保持していた状態はどうなりますか？ A：電源が喪失するとリレーが復旧するため、保持状態は解除されます。復電時はセンサーが検知していない限り、出力はOFFの状態で立ち上がります。

Q：出力接点には100Vの機器を直接繋げられますか？ A：いいえ、接点容量は最大DC30V 0.5Aです。AC100V機器や大電流を必要とする機器を駆動する場合は、外部にパワーリレーを設けてください。

Q：入力表示灯がずっと点きっぱなしになるのですが？ A：接続しているセンサーの仕様（a接点/b接点）と、本機の設定スイッチ（SW4）が合っていない可能性があります。設定を確認してください。
