有電圧接点分配ユニット [CD-3]

有電圧接点分配ユニット [CD-3]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 有電圧接点分配ユニット 信号分配 セキュリティシステム 屋内用

CD-3 有電圧接点分配ユニット

1系統の無電圧接点入力を最大3系統の出力へ分配できる高信頼インターフェースユニットです。セキュリティシステムにおいて、センサー信号を複数の警報機器や録画装置へ効率的に受け渡す際に最適な解決策を提供します。

  • 型番: CD-3
  • 製品名: 有電圧接点分配ユニット
  • 入力: 無電圧a接点 × 1系統
  • 出力: 3系統(有電圧/無電圧 切り替え可能)
  • 最大電流: 合計2Aの大容量出力
  • 設置場所: 屋内壁掛(1個用スイッチボックス対応)

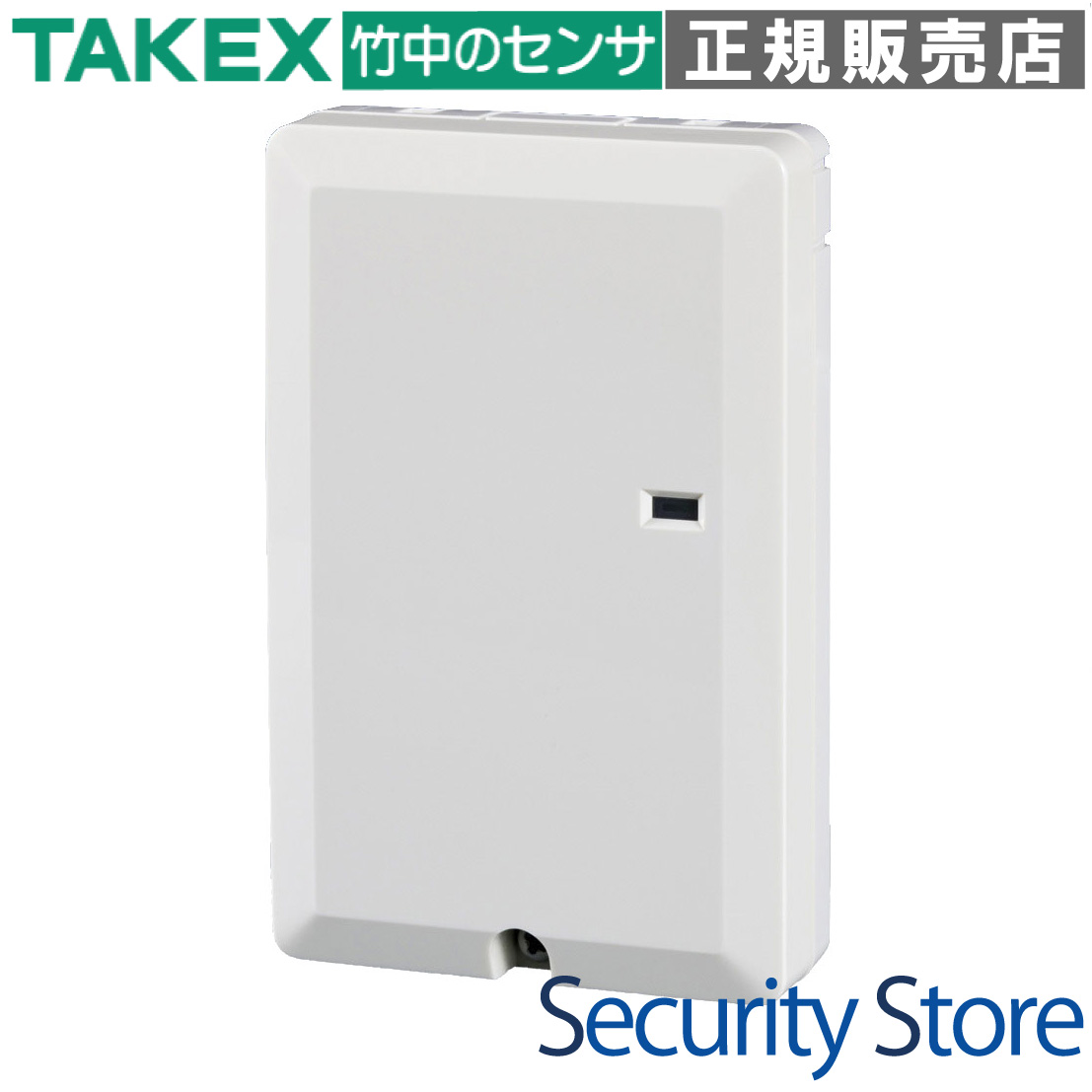

有電圧接点分配ユニット CD-3 製品画像

資料ダウンロード

この製品が向いている用途

  • 1つのセンサーでサイレンとライトを同時駆動
  • 警報信号を監視カメラの録画トリガーへ分配
  • コントローラの警報出力を複数箇所へ通知
  • 有電圧機器と無電圧機器の混在制御

導入前に確認したいポイント

  • 屋内専用のため屋外設置は不可
  • 出力電流の合計が2A以内であること
  • 電源電圧はDC12V(10.5〜16.5V)が必要
  • 入力信号は「無電圧a接点」であること

特長

1入力3出力の効率的な信号分配機能

1系統の無電圧a接点入力を受け、それを独立した3系統の出力へと拡張・分配します。単なる分岐ではなく、内部リレーを介したインターフェースであるため、確実な信号伝達が可能です。

系統ごとに選べる出力モード(有電圧/無電圧)

各出力回路(1〜3)ごとに、内部ジャンパーピンを差し替えるだけで「有電圧(DC12V)」か「無電圧a接点」かを個別に選択できます。報知器(有電圧)と録画機(無電圧)の同時制御が1台で完結します。

合計2Aの大容量出力に対応

出力の最大電流合計は2Aまで対応しており、消費電力の大きいサイレンや表示灯などの威嚇機器も安定して駆動させることができます。

信号の絶縁とノイズ耐性の向上

入力側と出力側を電気的に分離するリレー回路構成により、各機器間でのノイズの回り込みや干渉を防止。システム全体の安定性を高める役割も果たします。

入力に完全同期する正確な動作

出力時間は入力信号の継続時間に完全に同期します。タイマーによる遅延がないため、リアルタイム性が求められるセキュリティ現場において、センサーの検知を忠実に再現します。

施工性を考慮した筐体設計

JIS規格の1個用スイッチボックスに適合するサイズ設計に加え、露出配線・埋込配線の両方に対応したノックアウト構造を採用。設置現場の状況に柔軟に対応可能です。また、電源状態を一目で確認できる緑色LEDも搭載しています。

選定時に評価したい強み

  • 省施工: コントローラと多数の威嚇機器の接続を簡素化します。
  • 高汎用: ジャンパー設定により多種多様な出力ニーズに応えます。
  • 高信頼: 信号の絶縁効果により、機器トラブル波及を最小限に抑えます。
  • メンテナンス性: カバーを閉じたままでも電源状態がわかるLED表示付。

施工・設置ガイド

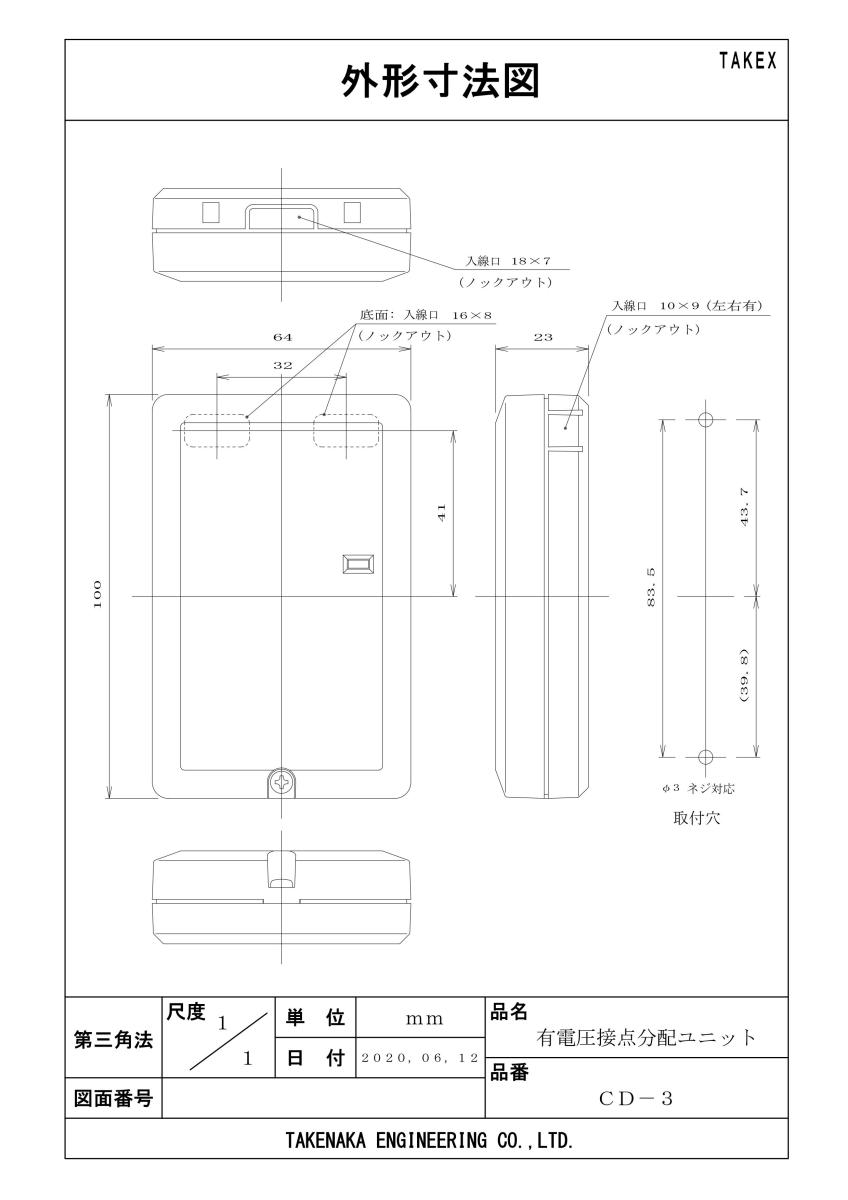

本機は屋内壁掛専用です。浴室などの湿気の多い場所や屋外への設置は避けてください。取付ピッチは83.5mmで、標準的なスイッチボックスに適合します。

確認項目 この製品での考え方
配線方法 露出配線(天面/底面)および埋込配線(背面)に対応。
出力切替 内部の切替ジャンパーにて、回線ごとに有電圧/無電圧を設定。
電源同期 出力電圧は入力電圧に連動するため、電源装置の電圧確認が必要。
最大負荷 3系統の合計電流が2Aを超えないように設計してください。

内部設定 / ジャンパー設定

出力形式を切り替えるには、内部のジャンパーピンの位置を変更します。

出力モード ジャンパー設定(各回線ごと)
有電圧出力 (DC12V) 2番-3番ピンをショート(信号入力時に12Vを出力)
無電圧a接点出力 1番-2番ピンをショート(信号入力時に接点が閉じる)

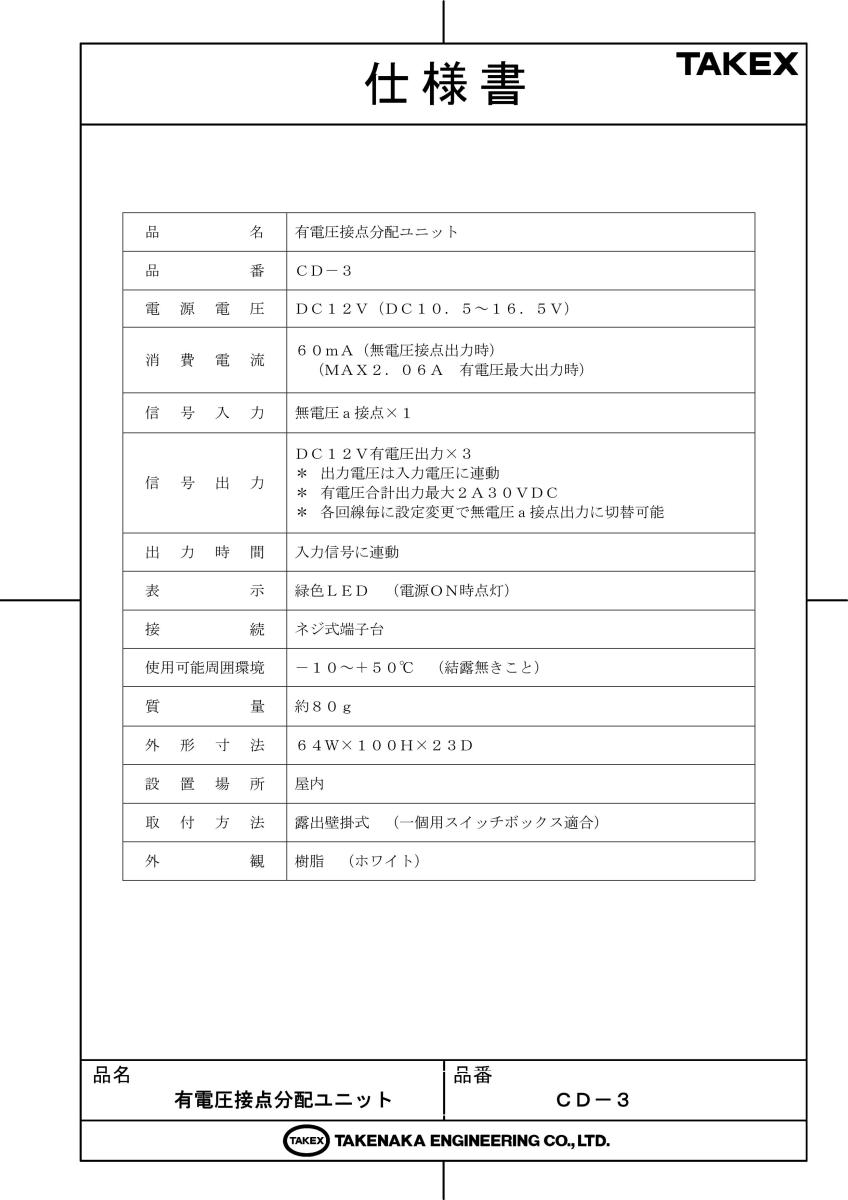

製品仕様

項目 内容
品名 有電圧接点分配ユニット
品番 CD-3
電源電圧 DC12V(DC10.5V〜16.5V)
消費電流 60mA(無電圧接点出力時)
(MAX2.06A 有電圧最大出力時)
入力信号 無電圧a接点×1
信号出力 DC12V有電圧出力×3
※出力電圧は入力電圧に連動
※有電圧出力合計最大2A30VDC
※回線毎に設定変更で無電圧a接点出力に切替可能
出力時間 入力信号に連動
表示 緑色LED(電源ON時点灯)
使用可能周囲環境 -10℃〜+50℃(結露なきこと)
質量 約80g
外形寸法 64W×100H×23D (mm)
設置場所 屋内
外観 樹脂(ホワイト)

FAQ

Q:このユニットで何ができますか? A:1つのセンサー信号を、3つの異なる機器(サイレン、ライト、カメラなど)に同時に分配して出力することができます。
Q:出力ごとに有電圧と無電圧を混ぜることはできますか? A:はい、可能です。内部のジャンパーピンを設定することで、出力1は有電圧、出力2は無電圧といった個別の設定ができます。
Q:最大で何アンペアまで流せますか? A:3系統の合計で最大2Aまでです。1系統で2A使用した場合、他の系統は使用できません。
Q:出力時間にタイマー機能はありますか? A:タイマー機能はありません。入力信号がONの間だけ出力がONになる「連動動作」となります。
Q:電源は必要ですか? A:はい、動作のためにDC12V(10.5V〜16.5V)の電源供給が必要です。
Q:屋外で使用できますか? A:いいえ、本機は屋内専用です。直接雨がかかる場所や湿気の多い場所には設置しないでください。
Q:表示灯は何を意味していますか? A:緑色LEDは電源の供給状態を示しています。正しく通電されていれば点灯します。
Q:有電圧出力の電圧はいくつですか? A:入力された電圧がそのまま出力されます。DC12Vを入力していればDC12Vが出力されます。
Q:どのような電線を使用すればよいですか? A:CPEV 0.65mm〜0.9mm程度の多芯シールド線を推奨します。
Q:取付方法は? A:壁面への直接ネジ止めのほか、JIS規格の1個用スイッチボックスにも取り付け可能です。
