接点分配ユニット 12〜24V [SD-3M]

Q: a接点で入力し、b接点として出力することは可能ですか？

はい、可能です。入力スイッチをaに、出力スイッチをbに設定することで信号の極性を反転させて出力できます。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリング（TAKEX）接点分配ユニットセキュリティ周辺機器屋内用

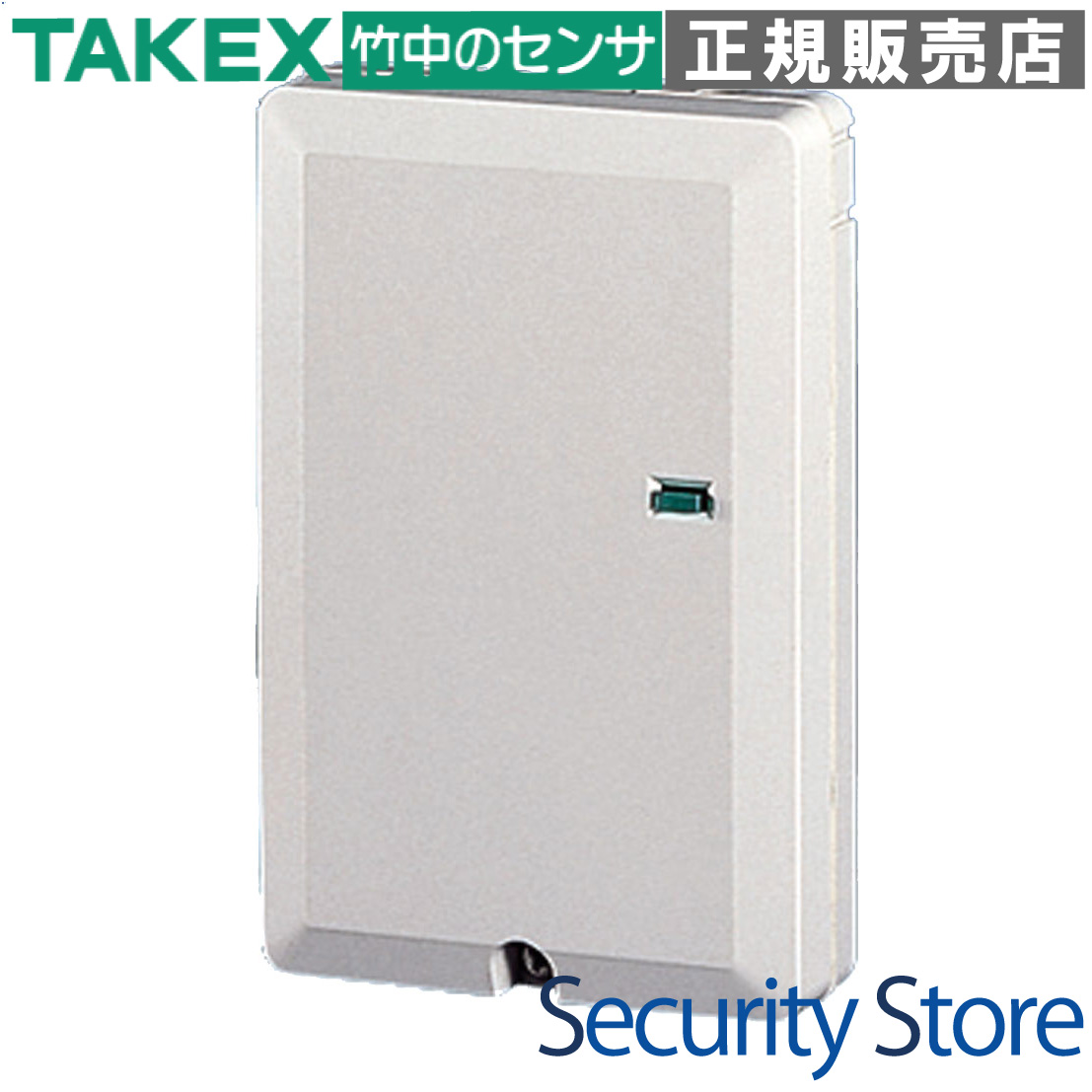

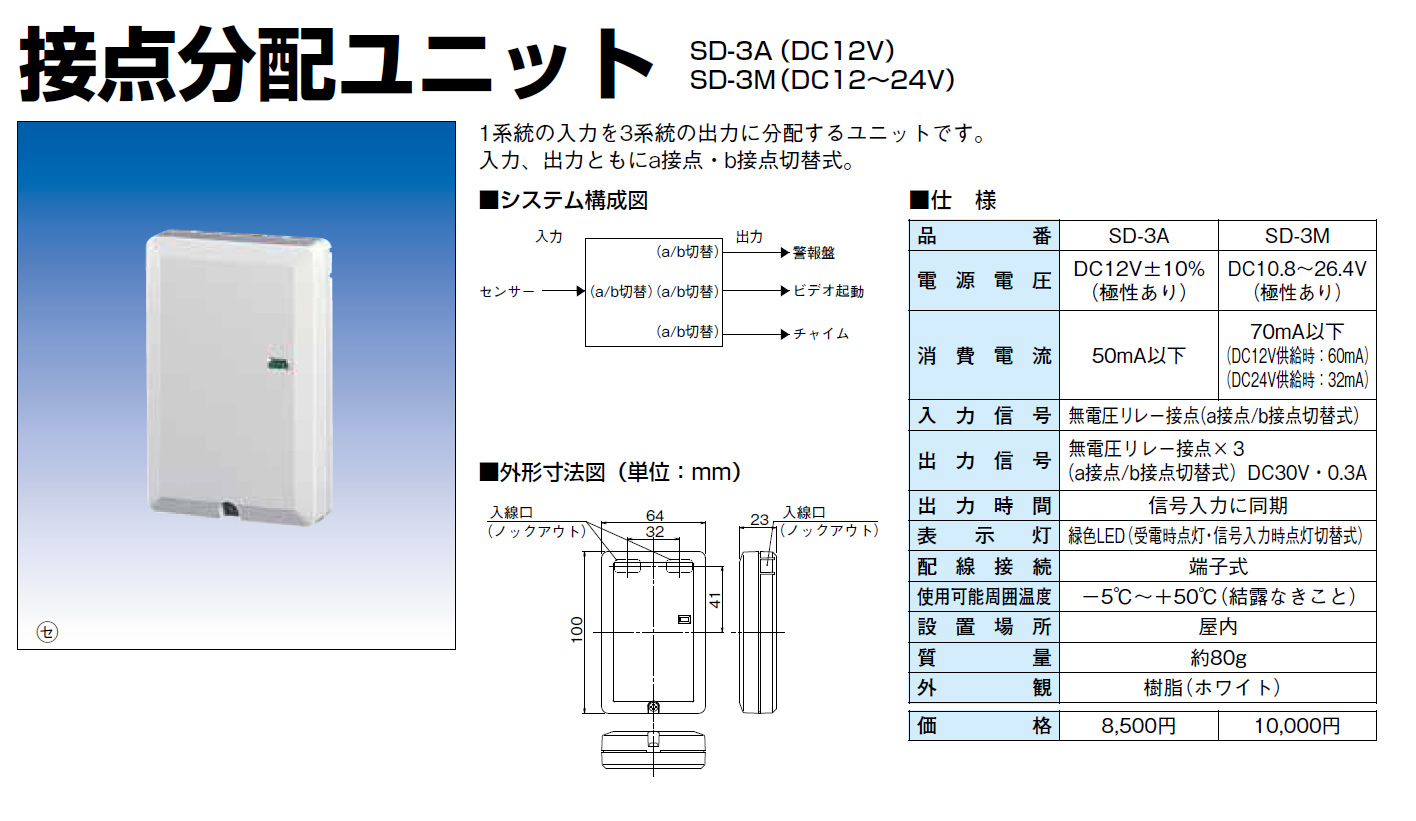

接点分配ユニット SD-3M（12〜24V対応）

SD-3Mは、1系統の無電圧接点入力を最大3系統の独立した出力へ同期分配する高信頼ユニットです。

セキュリティシステムや自動制御回路において、一つのセンサー信号を「警報パネル」「防犯カメラ」「表示灯」など複数のデバイスへ同時に、かつ干渉させずに伝達したい場合に最適です。広い電源電圧範囲に対応し、システム設計の柔軟性を大幅に向上させます。

型番： SD-3M
製品名： 接点分配ユニット
方式： 無電圧接点分配方式
電源電圧： DC10.8V 〜 26.4V
入出力： 入力1系統 / 出力3系統（各個別にa/b接点切替可能）

資料ダウンロード

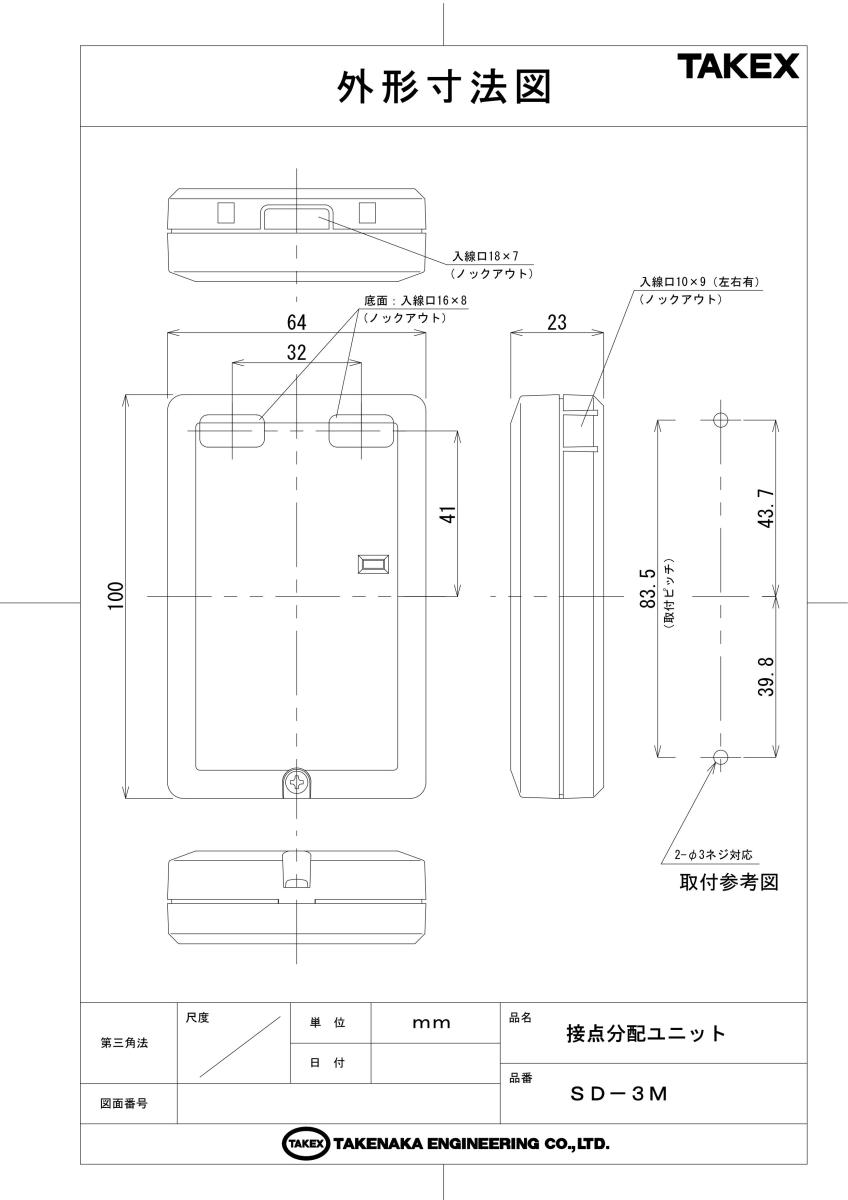

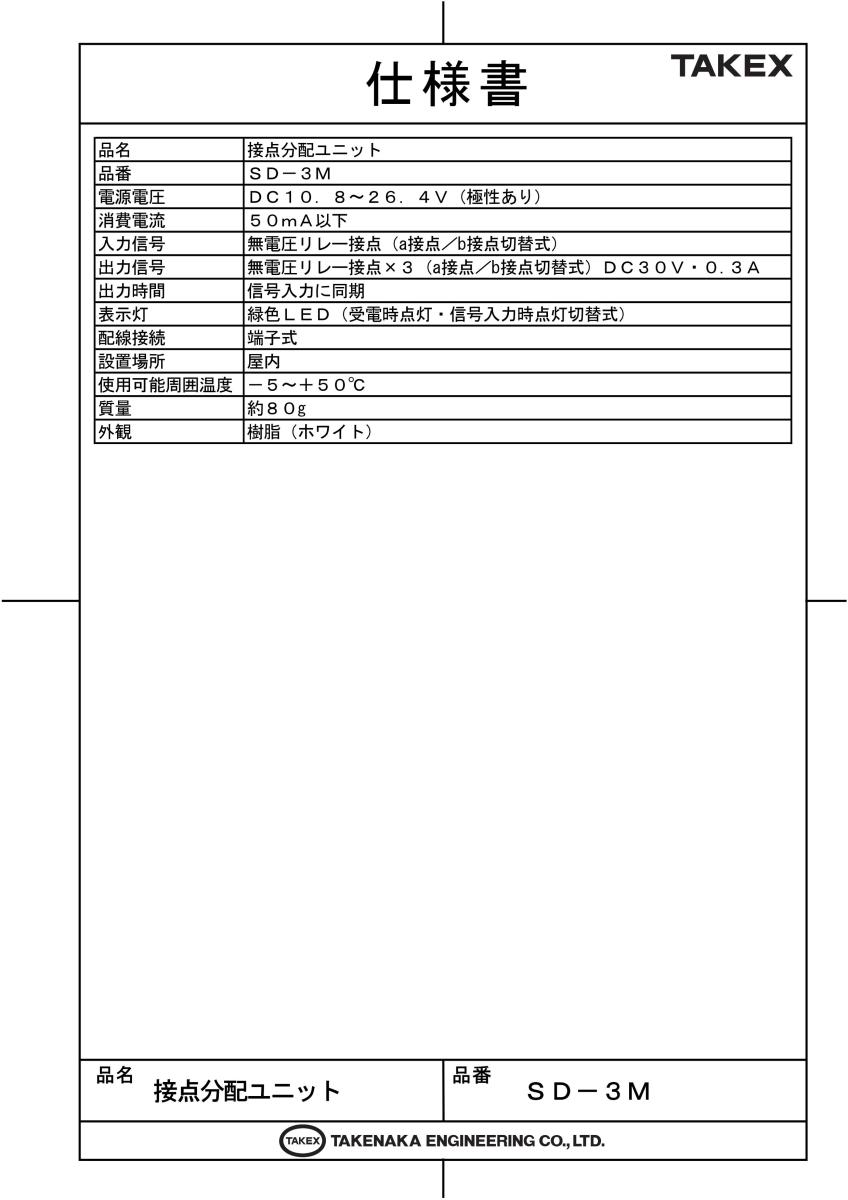

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

1つのセンサーでカメラ録画と警報灯を同時起動
警報信号を異なる管理システムへ絶縁して共有
既存のa接点信号をb接点に変換して複数出力
ネットワークカメラのI/Oポート拡張

導入前に確認したいポイント

設置場所は屋内か（防水性能はありません）
出力先の負荷はDC30V 0.3A以下か
供給電源はDC12VまたはDC24Vが確保できるか
a接点・b接点の構成は現場で設定可能か

特長

1系統の入力を3系統へ完全同期分配

1つの無電圧接点信号（センサー等）を受け取り、最大3つの独立したシステムへ同時に信号を分配できます。信号は内部で完全に同期して出力されるため、タイミングのズレによる誤作動を防ぎます。

入出力すべての接点極性を個別に切替可能

入力1系統、および出力3系統のすべてに「a接点/b接点切替スイッチ」を搭載。入力がa接点であっても、出力1はa、出力2はbといった変則的な構成も本機1台で完結します。反転リレーとしての役割も兼ね備えています。

相互干渉を防ぐ独立アイソレーション回路

内部リレーにより入力と各出力は電気的に絶縁（アイソレーション）されています。これにより、異なる電源系統を持つシステム同士を接続しても、回り込み電流やノイズによる相互干渉のリスクを排除できます。

DC10.8V〜26.4Vの広範囲な電源電圧に対応

標準的なDC12Vシステムだけでなく、FA分野や産業機器で一般的なDC24V電源にもそのまま対応可能です。電圧範囲が広いため、長距離配線による電圧降下が発生しやすい現場でも安定して動作します。

運用に合わせて選べる2モードのLED表示

内部ジャンパーピンの設定により、緑色LEDの点灯条件を変更できます。電源供給状態を常に監視する「受電時点灯モード」と、信号が入力された時だけ点灯する「信号入力時点灯モード」を用途に合わせて選択可能です。

省スペース設置が可能な薄型コンパクト設計

奥行きわずか23mmの薄型設計。壁面に取り付けても目立たず、制御盤内やわずかな隙間への設置にも適しています。ホワイトカラーの樹脂筐体は、オフィスや商業施設の壁面でも外観を損ないません。

メンテナンス性を考慮した10極端子台

電源、入力、3つの出力を整理して配線できる10極のスクリュー端子を採用。M3小ネジ仕様で、確実な結線と保守点検時のスムーズなテスター計測をサポートします。

優れた施工性を実現するノックアウト構造

筐体の上部および背面にノックアウト式の入線口を配置。露出配線、隠ぺい配線のどちらにも柔軟に対応でき、現場の施工状況に合わせたスマートな仕上げが可能です。

    選定時に評価したい強み
    柔軟な変換機能： a接点をb接点に変換しつつ3分配できる、多機能な信号処理能力。
電圧フリー設計： 12V/24V共用のため、在庫管理の共通化と現場での電圧間違いリスクを低減。
信頼の絶縁性能： システム間の絶縁により、故障波及や回り込み電流トラブルを未然に防止。
施工品質の向上： 端子台接続とコンパクト筐体により、配線盤内が煩雑にならず整理されます。



動作状態とインジケーター設定

内部のジャンパーピン（JP1）を差し替えることで、LEDの挙動を以下のように設定できます。

モード名称	LEDの点灯条件	主な用途
受電時点灯モード（初期値）	電源供給中、常に点灯	電源系統の正常動作確認、通電状態の視認。
信号入力時点灯モード	入力信号がある間のみ点灯	センサー検知動作の正常確認、待機時の省エネ。

製品仕様

項目	内容
品名	接点分配ユニット
品番	ＳＤ－３Ｍ
電源電圧	ＤＣ１０．８〜２６．４Ｖ（極性あり）
消費電流	７０ｍＡ以下（ＤＣ１２Ｖ時：６０ｍＡ / ＤＣ２４Ｖ時：３２ｍＡ）
入力信号	無電圧接点入力（ａ接点／ｂ接点切替式）
出力信号	無電圧リレー接点×３系統（ａ接点／ｂ接点切替式）
接点容量	ＤＣ３０Ｖ・０．３Ａ以下（抵抗負荷）
出力時間	入力信号に完全同期
表示灯（LED）	緑色ＬＥＤ（受電時点灯・信号入力時点灯切替式）
配線接続	端子式（M3ネジ）
設置場所	屋内（壁面取付）
使用可能周囲温度	－５℃〜＋５０℃（結露なきこと）
外形寸法	Ｗ６４ × Ｈ１００ × Ｄ２３ (mm)
質量	約８０ｇ
外観	樹脂（ホワイト）

FAQ

Q：どのような場面で使用する製品ですか？ A：1つのセンサーから出る信号を、複数の機器（録画機、警報ベル、ライト等）に同時に伝えたい場合に使用します。各機器を直接並列に繋ぐと故障や誤作動の原因となりますが、本機を介することで電気的に絶縁しながら安全に信号を分配できます。

Q：AC100Vの機器を直接駆動できますか？ A：いいえ、できません。本機の接点容量は最大DC30V 0.3Aまでです。AC100Vの機器や、サイレンなどの大電流が必要な機器を動作させる場合は、別途パワーリレーを間に接続してください。

Q：a接点で入力し、b接点として出力することは可能ですか？ A：はい、可能です。入力スイッチを「a」に、出力スイッチを「b」に設定することで、信号の極性を反転させて出力できます。

Q：DC24Vの電源でも動作しますか？ A：はい、DC10.8Vから26.4Vまでの電圧に対応していますので、DC24V環境でもそのままお使いいただけます。

Q：屋外に設置することはできますか？ A：本製品は屋内専用です。屋外で使用する場合は、必ず防水性の高いプルボックスやキャビネットの中に収納して設置してください。

Q：出力の3系統はそれぞれ別々のタイミングで動かせますか？ A：いいえ。3つの出力はすべて入力信号に同期して同時に動作します。個別に遅延をかけたり、順番に動作させたりする機能はありません。

Q：消費電流はどのくらいですか？ A：DC12V供給時は約60mA、DC24V供給時は約32mAです。設計の際は余裕を見て70mA以上の供給能力を持つ電源をご用意ください。

Q：配線に使用する推奨電線はありますか？ A：0.5mm2〜1.25mm2（AWG20〜16相当）の電線を推奨します。

Q：入力信号の距離制限はありますか？ A：極端な長距離（数百メートル以上）を配線する場合、配線抵抗による電圧降下やノイズの影響を受ける可能性があります。その際はシールド線の使用を検討してください。

Q：リレーの接点寿命はありますか？ A：機械的なリレーを使用しているため寿命があります。頻繁に（秒単位で）スイッチングを繰り返すような過酷な制御用途には適していません。
