接点分配ユニット [SD-3A]

接点分配ユニット [SD-3A]

販売価格: 会員のみ販売

商品詳細

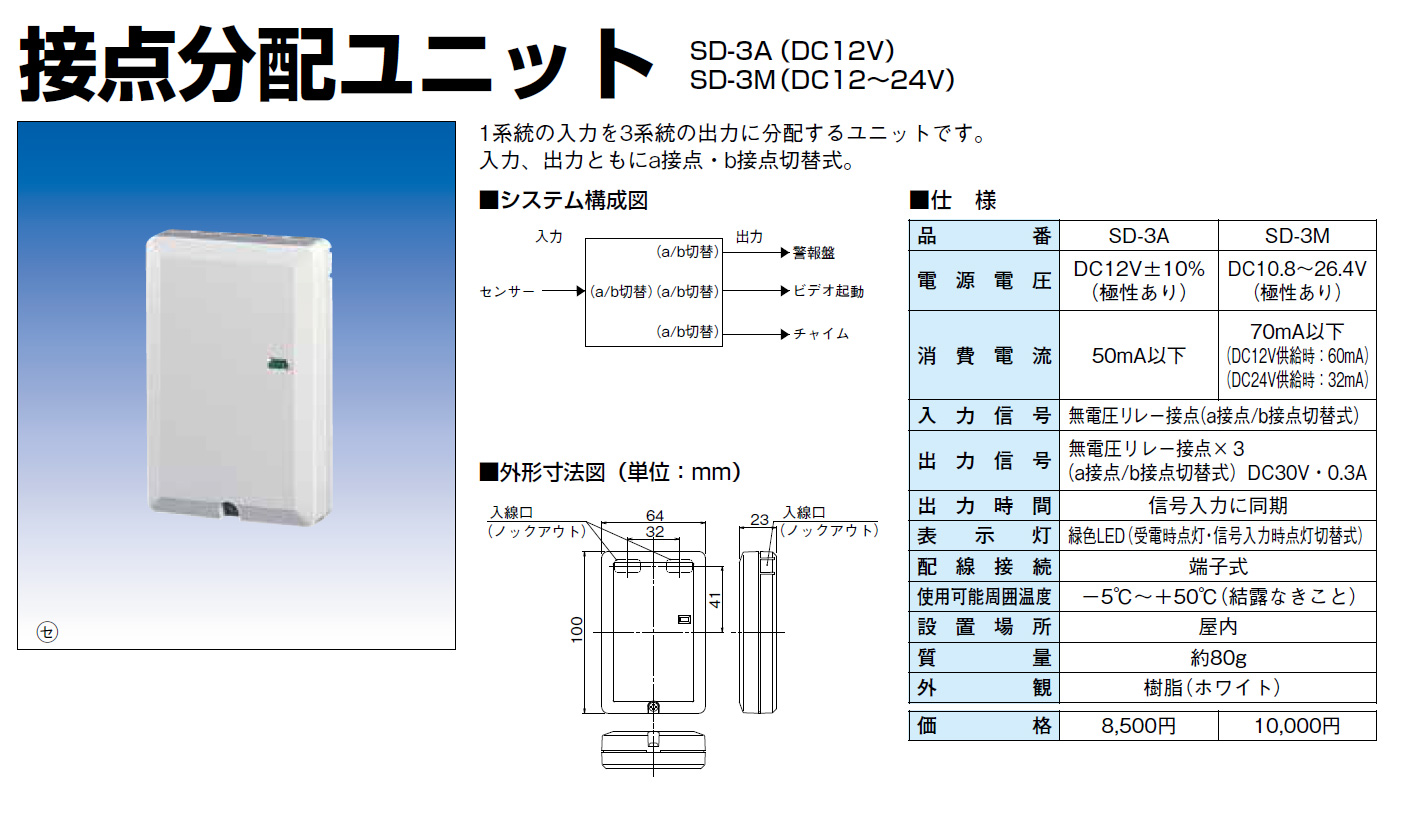

TAKEX / 竹中エンジニアリング 接点分配ユニット インターフェース機器 屋内用

接点分配ユニット SD-3A

SD-3Aは、1系統の無電圧接点入力を3系統の独立した出力へ分配・同期させる高信頼性のインターフェースデバイスです。1つのセンサー信号を、コントローラ、カメラ、サイレンなど複数の機器へ確実に中継し、システム全体の多重化と柔軟な運用を支えます。

  • 型番： SD-3A
  • 製品名： 接点分配ユニット
  • 方式： 1入力3出力 分配方式
  • 主な用途： セキュリティシステムの信号分配、機器間連動、絶縁中継
  • 設置場所： 屋内専用（壁面取付・スイッチボックス対応）
  • 電源仕様： DC12V ±10%（極性あり）
接点分配ユニット SD-3A

資料ダウンロード

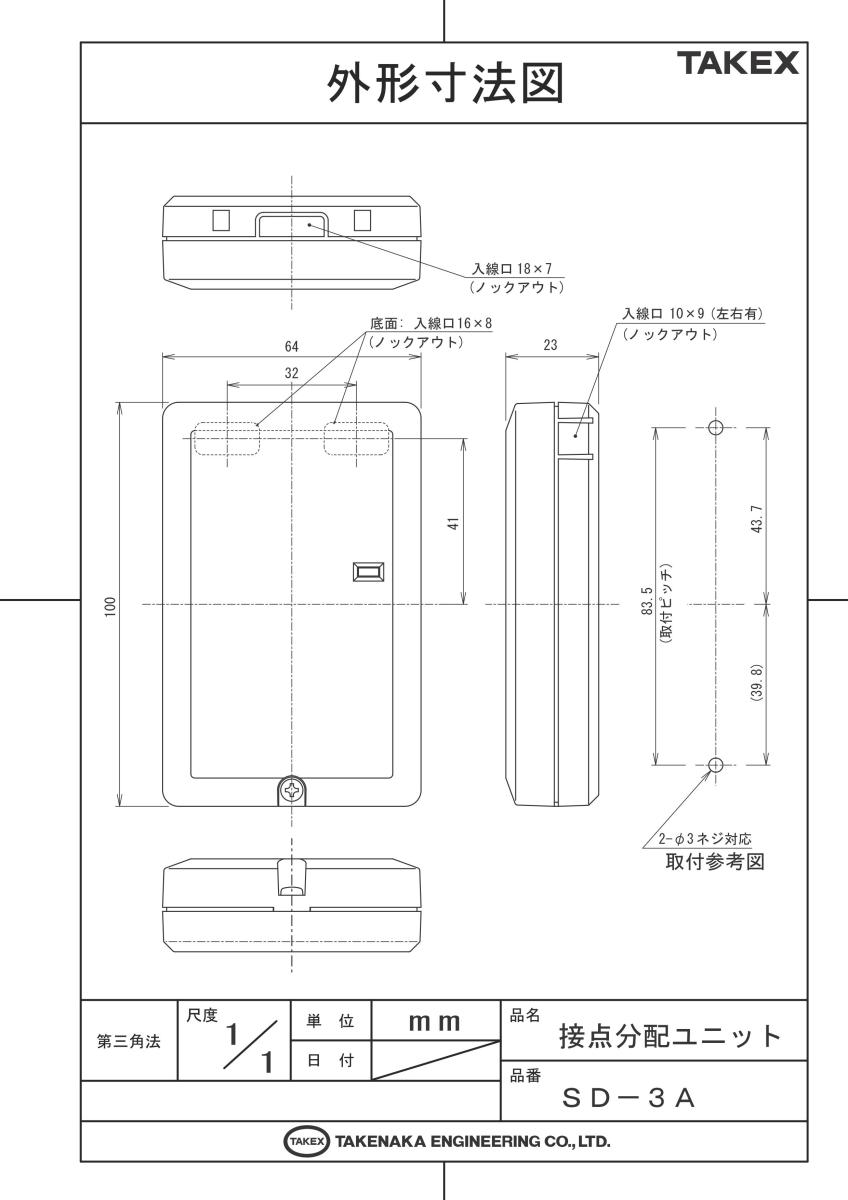

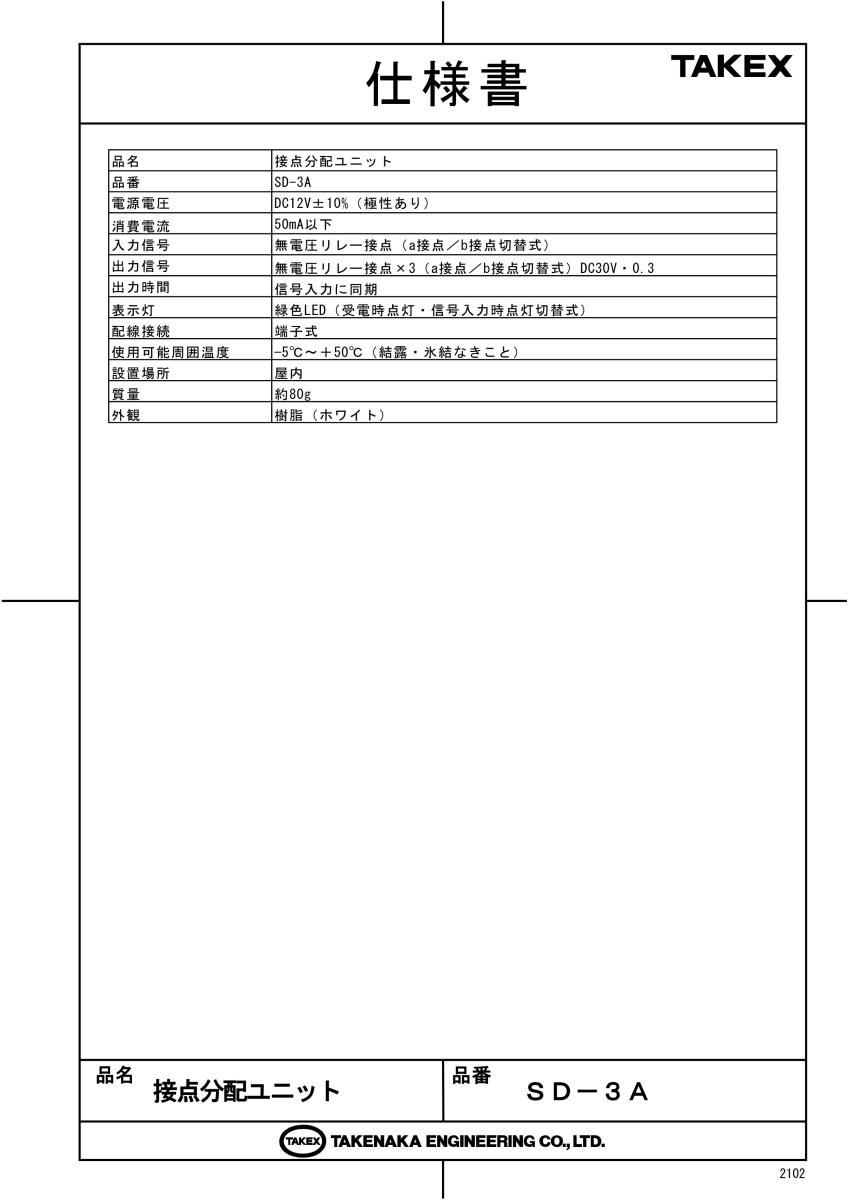

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 1台のセンサー信号を警報パネルと防犯カメラへ同時入力
  • 複数のセキュリティ機器間の電気的絶縁（回り込み防止）
  • センサー動作に合わせた現地サイレンや表示灯の駆動
  • 既存システムの接点方式（a/b）変換と拡張

導入前に確認したいポイント

  • 屋内専用のため、屋外や水濡れ環境での使用は不可
  • 出力接点容量は最大DC30V・0.3A（AC100V駆動は不可）
  • 動作にはDC12Vの安定した電源供給が必要
  • 設置ピッチはJIS 1個用スイッチボックスに対応

特長

1入力3出力の効率的な信号分配

1系統のセンサー信号やスイッチ出力を、3つの電気的に独立した出力へと分配します。同期性が高く、信号入力に対してミリ秒単位の応答速度で全出力を同時に駆動させることが可能です。システムの多重化や、異なる管理系統への同時通知に最適です。

入出力ともにa接点/b接点の個別切替に対応

入力信号の種別（a接点/b接点）をスイッチひとつで切り替えられるほか、3系統の出力についても個別にa接点/b接点を選択可能です。例えば「出力1と2はa接点（警報用）、出力3はb接点（断線監視用）」といったハイブリッドな運用が1台で完結します。

系統間の高い独立性と絶縁性

各出力回路はリレーによって物理的に分離（絶縁）されています。これにより、接続先機器の間で発生しがちな回り込み電流やノイズの干渉、故障の波及を効果的に防ぎ、システム全体の安定性を向上させます。異電圧混在の配線も可能です。

運用に合わせたLED表示モードの切替

本体内の表示灯（緑色LED）は、ジャンパーピンの差し替えにより「電源受電時に点灯」または「信号入力時に点灯」を選択できます。電源の死活監視を重視するか、動作確認の視認性を重視するか、現場のニーズに合わせて柔軟に設定可能です。

施工性を追求したベース・カバー分離構造

ベース側にすべての回路と端子台を集約した設計を採用。カバーを外すだけで配線作業やスイッチ設定が行えます。JIS 1個用スイッチボックス（取付ピッチ83.5mm）への取り付けにも対応しており、スマートな施工が可能です。

異電圧制御が可能なリレー接点設計

出力1〜3は内部で完全に分離されているため、例えば出力1でDC24Vの機器を制御し、出力2でDC12Vの機器を制御するといった、異なる電源電圧の回路が混在する環境でも安心して使用できます。

選定時に評価したい強み

  • 確実な連動： 1つのセンサーから「録画」「警報」「威嚇」の3アクションを確実に同期。
  • 柔軟な設定： 入力1系統、出力3系統をすべて個別に接点方式（a/b）設定可能。
  • 施工時間の短縮： JIS規格対応のピッチとセルフアップネジ端子台でスムーズな結線。
  • 高耐久リレー： セキュリティ専業メーカーならではの信頼設計で長期運用をサポート。

施工・設置ガイド

壁面またはJIS 1個用スイッチボックスに取り付けが可能です。ノックアウト穴を利用して、背面または上面からの通線が行えます。

確認項目 この製品での考え方
設置環境 屋内専用。-5℃〜+50℃の範囲で使用。結露に注意。
配線距離 端子部でDC10.8Vを下回らないよう、適切な電線径（CPEV等）を選定。
負荷容量 DC30V・0.3A以内。AC100Vや大電流ベルの直接駆動は厳禁。
LED設定 出荷時は「電源供給時点灯」に設定されています。動作連動にする場合はジャンパーを変更。

製品仕様

項目 内容
品名 接点分配ユニット
品番 SD-3A
電源電圧 DC12V±10％（極性あり）
消費電流 50mA以下
入力信号 無電圧リレー接点（a接点／b接点切替式）
出力信号 無電圧リレー接点×3（a接点／b接点切替式） DC30V・0.3A（抵抗負荷）
出力時間 信号入力に完全に同期
表示灯 緑色LED（受電時点灯・信号入力時点灯切替式）
配線接続 端子式（M3セルフアップネジ）
使用可能周囲温度 -5℃〜+50℃（結露なきこと）
設置場所 屋内（壁面取付）
質量 約80g
外形寸法 W64 × H100 × D23 mm
外観材質 ABS樹脂（ホワイト）

FAQ

Q：SD-3Aは何をするための機器ですか？ A：1つのセンサー信号を3つに増やす分配器です。1台のセンサーで、警報器、レコーダー、ライトなど複数の機器を同時に動かしたい場合に使用します。
Q：電源は必ずDC12Vが必要ですか？ A：はい、内部のリレーを駆動させるためにDC12Vの電源供給が必要です。
Q：AC100Vの照明を直接点灯させることはできますか？ A：いいえ、できません。出力接点容量は最大DC30V・0.3Aまでです。AC100V機器を制御する場合は、別途大容量パワーリレーを介して接続してください。
Q：入力がb接点（常時閉）なのですが対応していますか？ A：はい、対応しています。本体内の切替スイッチ（SW4）をb接点側に設定することで、入力が「開いた」ときに動作するように設定可能です。
Q：出力ごとに接点方式（a接点/b接点）を変えることはできますか？ A：はい、出力1〜3はそれぞれ独立したスイッチで個別に設定可能です。用途に合わせて柔軟に構成いただけます。
Q：信号の遅延はありますか？ A：入力信号に対して即座にリレーが反応するため、体感できるほどの遅延はありません。ミリ秒単位で同期します。
Q：屋外に設置しても大丈夫ですか？ A：屋内専用仕様です。水濡れや多湿の場所には設置しないでください。
Q：表示灯（LED）が点きっぱなしなのですが、故障ですか？ A：初期設定では「電源受電時に点灯」するように設定されているため、正常な動作です。信号が入ったときだけ点灯させたい場合は、内部のジャンパーピンを「S側」に差し替えてください。
Q：市販のスイッチボックスに取り付けられますか？ A：はい、JIS 1個用スイッチボックスの取付ピッチ（83.5mm）に対応しています。
Q：3つの出力先に、それぞれ違う電圧の機器を繋げてもいいですか？ A：はい、各出力は独立した無電圧接点ですので、DC30V 0.3Aの範囲内であれば異なる電圧（例：出力1はDC12V、出力2はDC24V）を混在させて配線可能です。
