サンダーブロッカーPro テレビ用SPD 4K/8K対応 JIS規格適合サージ防護

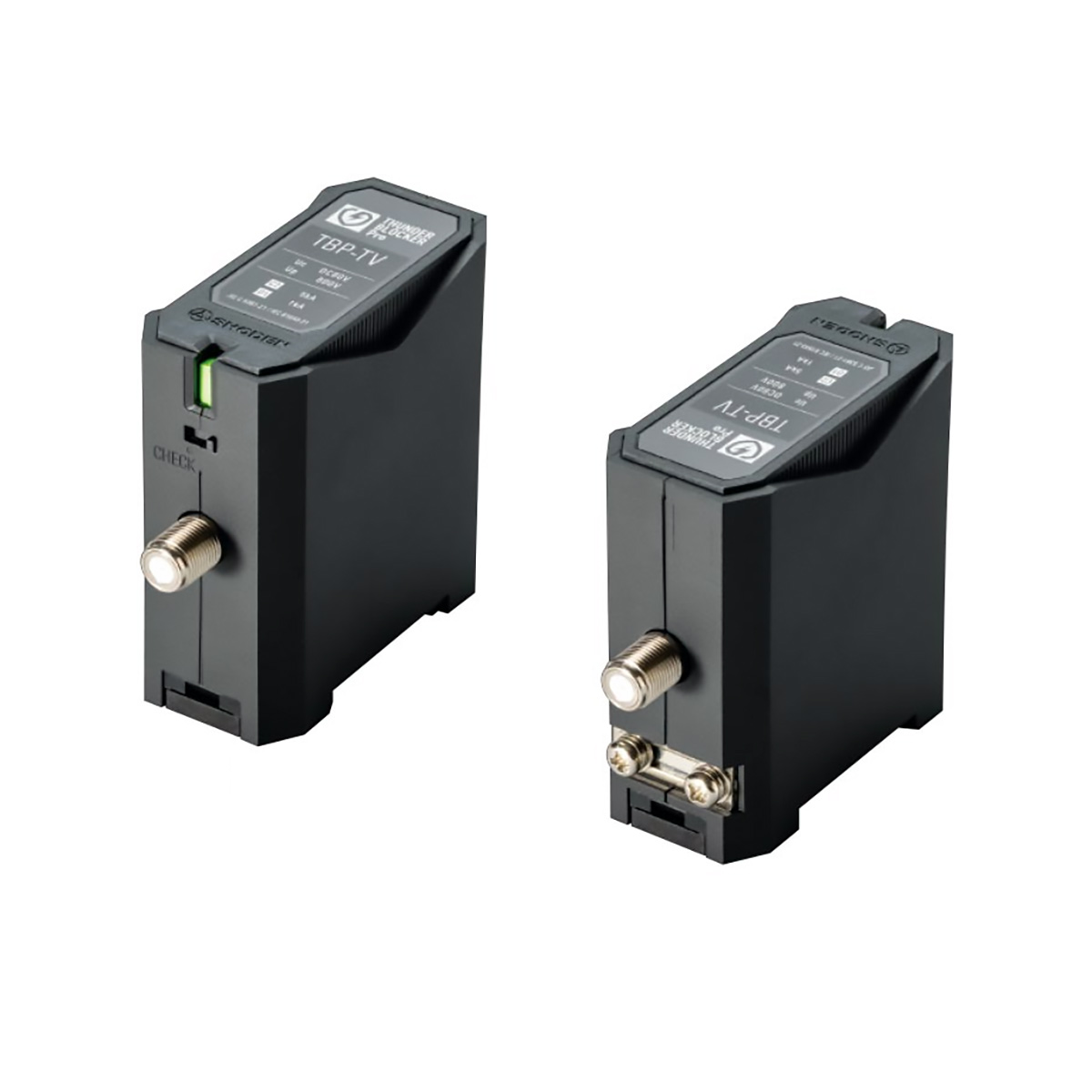

TBP-TV サンダーブロッカー Pro テレビ用SPD

大切なテレビやレコーダーを雷から守る、プロ仕様の高性能同軸ライン用SPDです。4K/8K衛星放送（3224MHz）の広帯域に対応し、低挿入損失設計により映像品質を損なうことなく、強固な雷保護環境を実現します。

型番： TBP-TV
対応帯域： 10MHz 〜 3224MHz
接続端子： F型コネクタ（金メッキ仕様）
適合規格： JIS C 5381-21（カテゴリC2・D1）
設置方法： DINレール取付 / ネジ固定対応
主要用途： テレビ、レコーダー、ブースターの保護

この製品が向いている用途

4K/8K衛星放送を受信している一般住宅
高価な業務用モニター・映像設備の保護
雷の多い地域にあるマンションの共用部施設
CATV、地デジ放送を利用した通信インフラ

導入前に確認したいポイント

設置は屋内専用（屋外は防水ボックス必須）
D種接地（100Ω以下）のアース接続が必要
LINE（壁面側）とEQUIP（機器側）の向き
電源用SPD（TBP-2PE）とのセット導入を推奨

特長

4K/8K衛星放送（3224MHz）への完全対応

次世代放送規格である4K/8K放送（〜3224MHz）に対応。従来のCS/BS帯域を大幅に超える高周波領域においても、インピーダンス整合技術により反射や信号の減衰を極限まで抑制しています。

放送品質を維持する「超低挿入損失」テクノロジー

全帯域において1.5dB以下の挿入損失（実測値ではさらに低減）を実現。SPDを挿入することによる受信レベルの低下を最小限に抑え、ブロックノイズなどのトラブルを防ぎます。

JIS規格に適合したプロユースの高性能

業務用機器や公共電気設備に要求される厳しいJIS規格（JIS C 5381-21）に適合。カテゴリC2およびD1に対応しており、信頼性の高いサージ防護性能を提供します。

電源用SPD（TBP-2PE）とのインターリンク連結

電源コンセント用SPD「TBP-2PE」と物理的に連結が可能です。アンテナ線と電源線の両経路から侵入する雷を同じ接地ポイントで等電位化（ボンディング）し、回り込みによる機器破損を確実に防止します。

ハイブリッド防護機構による高速・大容量処理

高速応答の半導体素子と、大電流を処理する放電素子を組み合わせた多段防護回路を採用。アンテナから侵入する誘導雷サージを瞬時に検知し、安全なレベルまで電圧を抑制します。

コモンモード・ノーマルモードの全方位ガード

芯線－シールド間（ノーマルモード）だけでなく、シールド－接地間（コモンモード）の防護も実施。あらゆる経路からの電位差発生を抑え、基板の絶縁破壊から接続機器を守ります。

一目で寿命がわかる「機械式状態表示」

本体前面に寿命確認用のインジケーターを搭載。電池不要で動作し、CHECKスイッチを押すことで防護素子の健全性を緑色LED（または表示窓）で即座に確認可能です。

現場を選ばない柔軟な取付・配線設計

35mm幅DINレールへのワンタッチ取付に加え、ネジ固定やデスク上への設置にも対応。金メッキ仕様のF型コネクタにより、長期にわたる接触信頼性を確保しています。

    選定時に評価したい強み
    広帯域設計： 10MHzから3224MHzまで対応し、CATVから4K8Kまで1台でカバー。
信頼のJIS適合： カテゴリD1（1kA）、C2（5kA）の試験をクリアした高性能設計。
施工性： 電気工事士の資格がなくても設置可能。シンプルな配線構造。
連結拡張： 同シリーズ他製品と連結し、電源・LAN・TVを一体的に保護。



施工・設置ガイド

本製品の性能を最大限に発揮させるため、以下の点に注意して施工してください。

確認項目	この製品での考え方
設置場所	屋内専用です。周囲温度-40℃〜+70℃の範囲でご使用ください。
接地（アース）	D種接地（100Ω以下）を推奨。接地線は2.0mm2以上で、最短距離で配線してください。
接続方向	アンテナ側を「LINE」、テレビ/レコーダー側を「EQUIP」に接続します。
定期点検	1年ごとの定期点検、または落雷発生後に「CHECK」スイッチで表示を確認してください。

製品仕様

項目	内容
製品名	サンダーブロッカー Pro テレビ用SPD
形名	TBP-TV
用途 / 適用回路	テレビ用SPD / 地上波・BS・CS・4K・8K・CATV
周波数帯域	10MHz 〜 3224MHz
インピーダンス	75Ω
挿入損失	1.5dB以下（3224MHz時）
VSWR	2.5以下
最大連続使用電圧 (Uc)	DC 60V
適合規格	JIS C 5381-21 カテゴリC2・D1
放電電流 (インパルス耐久性)	カテゴリC2：5kA（8/20μs）カテゴリD1：1kA（10/350μs）
電圧防護レベル (Up)	中心導体〜外部導体間：800V以下外部導体〜接地間：500V以下
状態表示	正常時緑表示（機械式/LEDスイッチ併用）
接続方法	同軸コネクタ（F形）金メッキ仕様
外形寸法	31.8 mm（幅）× 71.6 mm（高）× 67 mm（奥行）
使用温度範囲	-40℃ 〜 +70℃

FAQ

Q：4K放送や8K放送の視聴に影響はありますか？ A：本製品は3224MHzまでの広帯域に対応し、挿入損失も1.5dB以下と極めて低いため、通常の設置状態で映像品質に影響が出ることはほとんどありません。

Q：設置に電気工事士の資格は必要ですか？ A：同軸ケーブルの接続および接地端子への配線のみであれば、電気工事士の資格は不要です。どなたでも設置いただけます。

Q：アース（接地）を接続しなくても効果はありますか？ A：いいえ、アース接続は必須です。SPDは雷サージをアース経由で大地へ逃がす仕組みのため、アースがないと十分な保護性能を発揮できません。

Q：電源用SPD（TBP-2PE）と連結するメリットは何ですか？ A：テレビは電源線とアンテナ線の両方からサージが侵入します。連結して共通接地することで、両線の電位差をなくし、より確実に機器を保護できます。

Q：寿命はどのように確認すればよいですか？ A：本体のスライドスイッチを「CHECK」に合わせてください。正常であれば緑色の表示（LED）が点灯します。点灯しない場合は寿命ですので交換が必要です。

Q：通常時はスイッチをどちらにしておくべきですか？ A：通常運用時は「RUN」側に設定してください。点検時のみ「CHECK」側に切り替えて確認を行います。

Q：屋外への設置は可能ですか？ A：屋内専用仕様です。屋外に設置する場合は、必ずIP55以上の防水ボックス等に収納し、直接雨水がかからないようにしてください。

Q：CATVやインターネット通信を利用している同軸線でも使えますか？ A：はい、10MHzから対応しているため、CATVの映像サービスや同軸を利用した通信サービスでもご利用いただけます。

Q：落雷後に映像が映らなくなったのですが、故障ですか？ A：強力なサージを吸収した際、機器を守るためにSPD内部が短絡（ショート）し、信号を遮断することがあります。CHECK表示を確認し、寿命であれば本体を交換してください。

Q：インピーダンスは何Ωですか？ A：テレビ放送用の標準規格である75Ωです。
