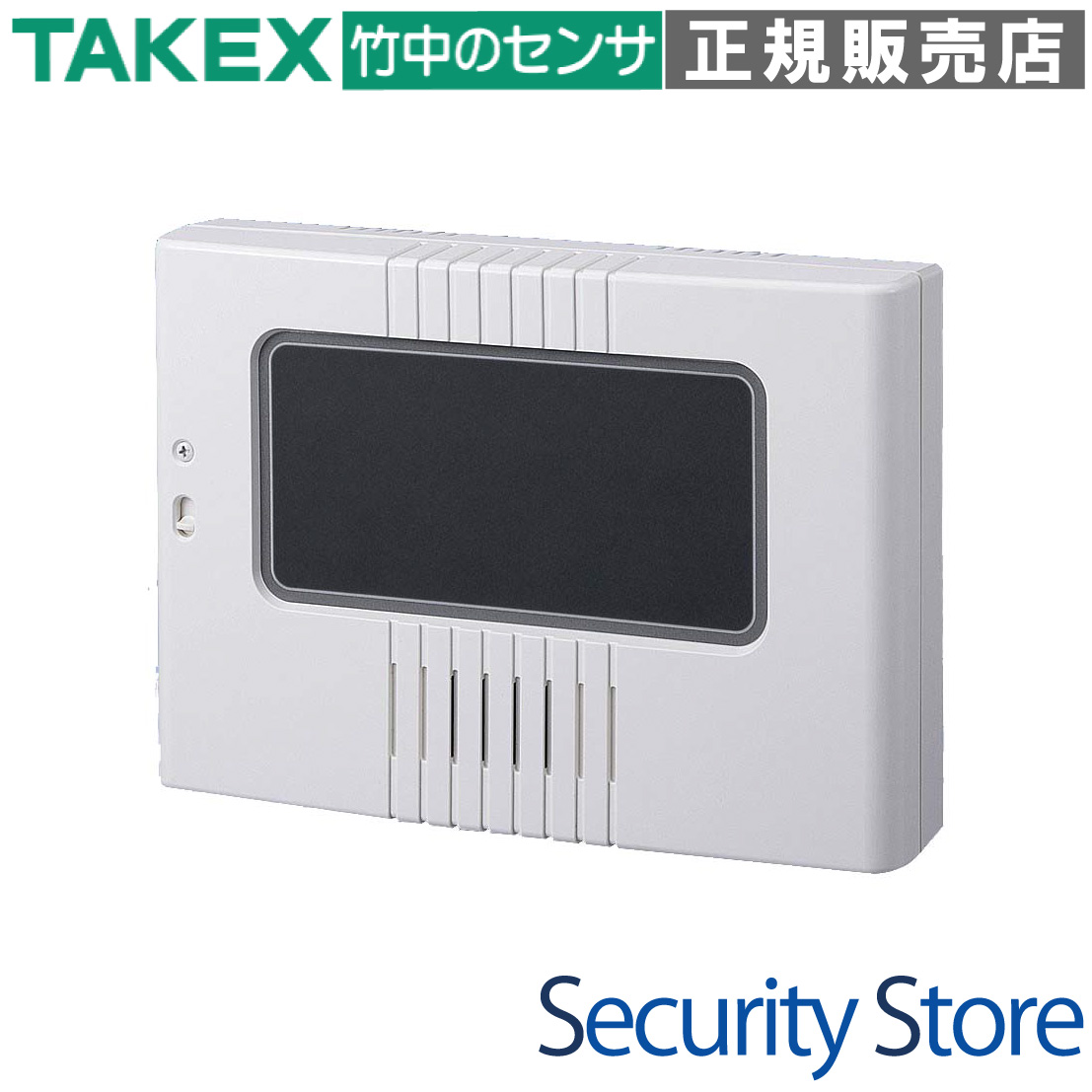

TAKEX（竹中エンジニアリング）直流電源ユニット DC12V 1.8A 屋内壁掛型

DCU-18 直流電源ユニット DC12V 1.8A

DCU-18は、商用電源（AC100V）を安定したDC12Vへと変換し、各種防犯センサーや監視機器へ電力を供給する、高信頼設計のアナログ直流電源ユニットです。最大1.8Aの出力能力を備え、施工現場での使いやすさと長期安定稼働を追求したBtoB向け電源装置のスタンダードモデルです。

型番： DCU-18
製品名： 直流電源ユニット
方式： 定電圧アナログ制御方式
主な用途： 防犯センサー、監視カメラ、制御機器への電源供給
設置場所： 屋内壁掛式（床面から1m以上推奨）
定格出力： DC12V 1.8A（電圧調整可能）

資料ダウンロード

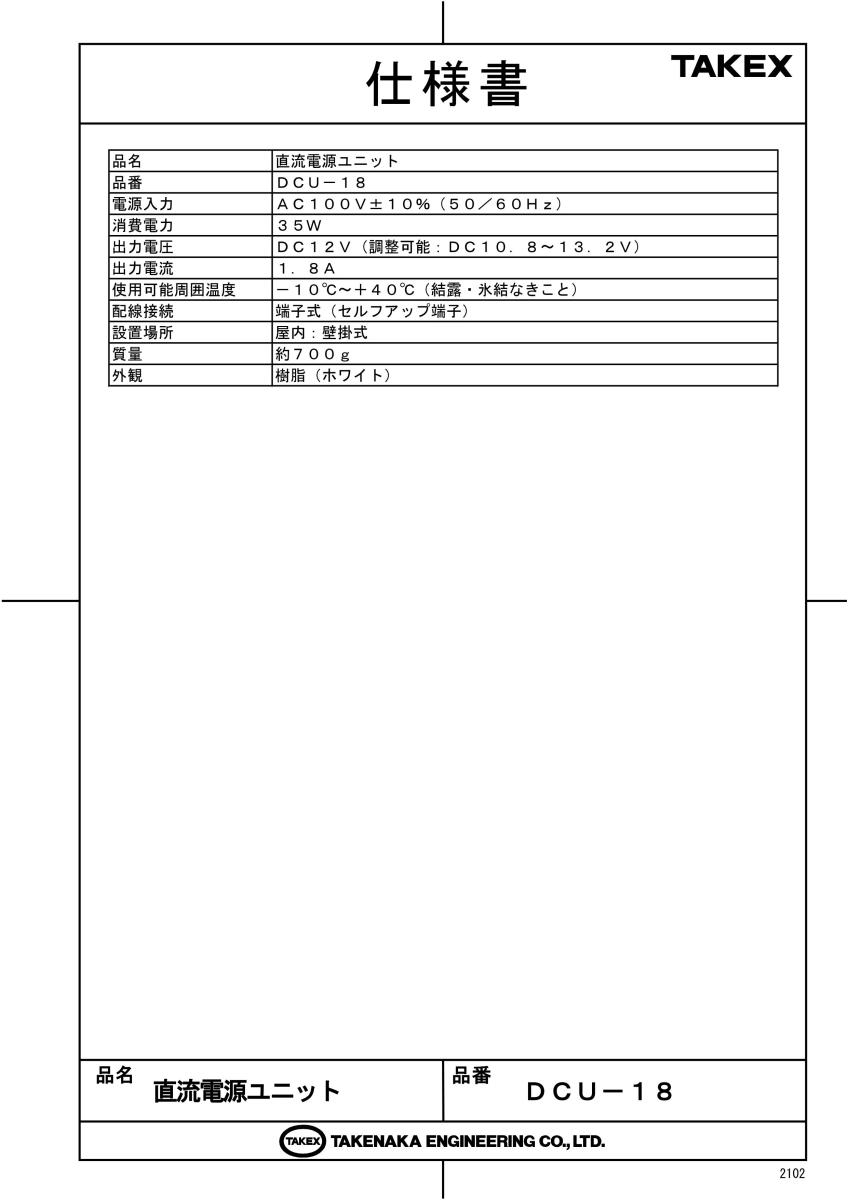

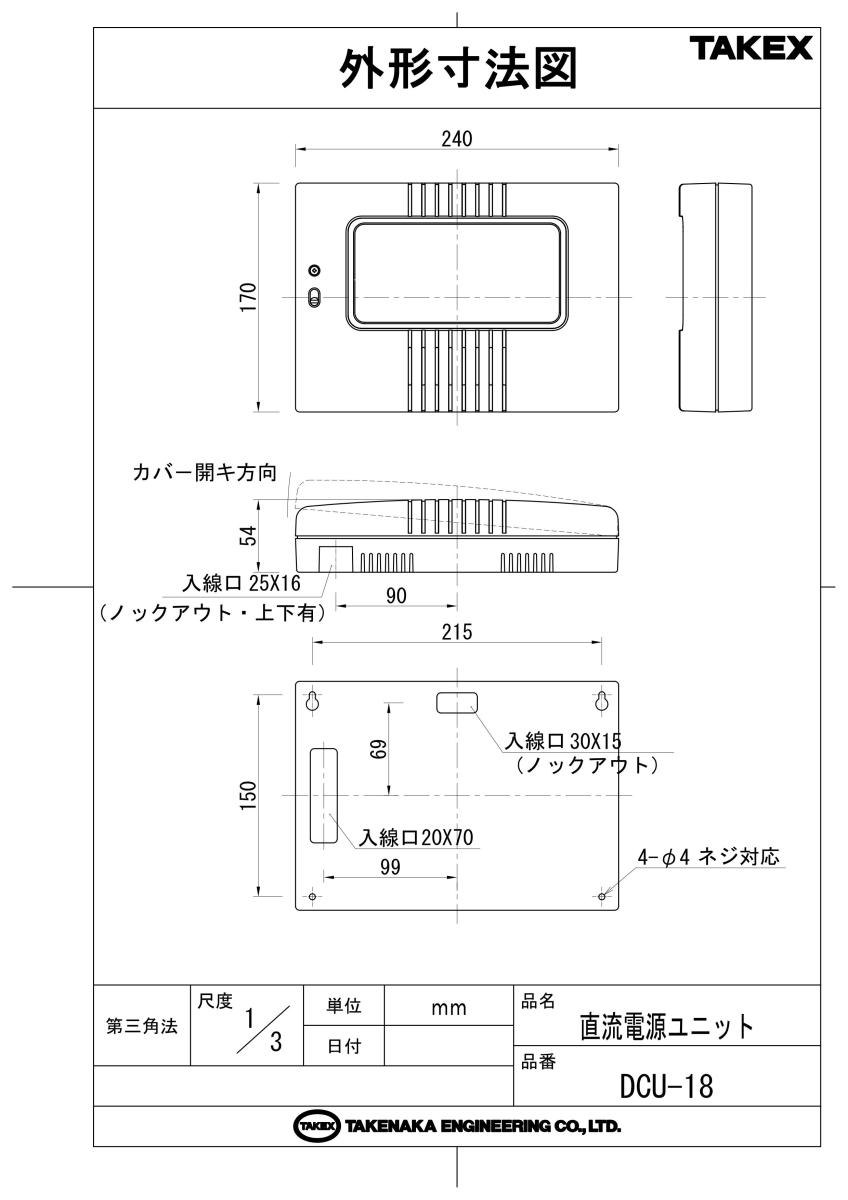

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

赤外線センサーや人感センサーの電源確保
防犯用IPカメラやアナログカメラへの電力供給
電気錠、警報ベル等のセキュリティ周辺機器
DC12V駆動のIoTゲートウェイや制御端末

導入前に確認したいポイント

接続機器の合計消費電流が1.8A以下であるか
AC100V一次側結線には電気工事士免許が必要
屋内専用のため、屋外や多湿環境は避けること
通電確認用LEDがないためテスターを準備すること

特長

安定したDC12V出力を提供するアナログ制御

複雑な電子設定を排除し、信頼性の高いアナログ制御回路を採用しています。最大1.8Aの電流を継続的に提供可能で、防犯システムの基幹電源として、長期間にわたる安定稼働を実現します。

配線距離による電圧降下を補正する電圧可変ボリューム

本体基板上に「MIN〜MAX」の出力電圧調整ボリュームを搭載。配線が長い現場でも、末端での電圧不足を防ぐためにDC10.8VからDC13.2Vまでの範囲で微調整が可能です。

施工性を考慮した多機能ノックアウト構造

筐体の上下および背面に、合計3箇所の配線用ノックアウト（薄肉部）を用意しています。露出配線から隠蔽配線まで、現場の施工状況に合わせた柔軟な引き込みが可能です。

不正開放を防止する確実なロック機構

ABS樹脂製のカバーは、スライド式のロックレバーとロックネジによって固定されます。不注意な接触やいたずらによるカバー脱落を防ぎ、安全な運用をサポートします。

作業効率を高めるセルフアップ式端子台

AC入力およびDC出力の結線には、ネジを緩めても外れないセルフアップ式端子を採用。施工現場でのネジ紛失を防ぎ、確実かつ迅速な配線作業を可能にします。

高い絶縁性と軽量化を実現したABS樹脂筐体

約700gと軽量ながら、絶縁性に優れたホワイトカラーのABS樹脂製エンクロージャーを採用。屋内壁面への設置負荷を軽減しつつ、内部基板を確実に保護します。

シンプルな運用に徹した専用設計

余計なマイコン制御やLED表示灯を省くことで、故障リスクを最小限に抑制。電源供給という本来の目的に特化し、コストパフォーマンスと堅牢性を両立させています。

    選定時に評価したい強み
    安定供給： アナログ回路によるノイズの少ないクリーンなDC電源。
調整自由度： 電圧降下を見越したDC13.2Vまでの昇圧対応。
メンテナンス性： シンプルな構造で故障要因が少なく、長寿命設計。
施工対応力： 背面入線口により、壁面内からのスマートな隠蔽配線が可能。



施工・設置ガイド

DCU-18を安全に使用するために、以下の設置手順および注意事項を遵守してください。特にAC100Vの結線は感電の危険があるため、必ず電源を遮断した状態で行ってください。

確認項目	この製品での考え方
設置高さ	子供のいたずらや不意の接触を避けるため、床面から1m以上の高さを確保してください。
固定方法	上部2箇所のダルマ穴を利用し、ネジを壁面に4〜5mm残した状態で引っ掛け、下部を本締めします。
配線処理	ノックアウトを現場に合わせて加工し、セルフアップ端子で確実に結線してください。
電圧調整	末端の電圧が低い場合は、内部ボリュームを時計回りに回して昇圧してください。

トラブルシューティング

現象	考えられる原因	処置方法
DC出力がない	AC入力なし、または電源スイッチOFF	上位ブレーカーの確認、内部スイッチのON確認を行ってください。
電圧が不安定	負荷容量の超過（過負荷）	接続機器の消費電流を計算し、合計1.8A以内に収めてください。
異臭・煙が出た	内部短絡、重大な故障	直ちにAC電源を遮断し、使用を中止してください。

製品仕様

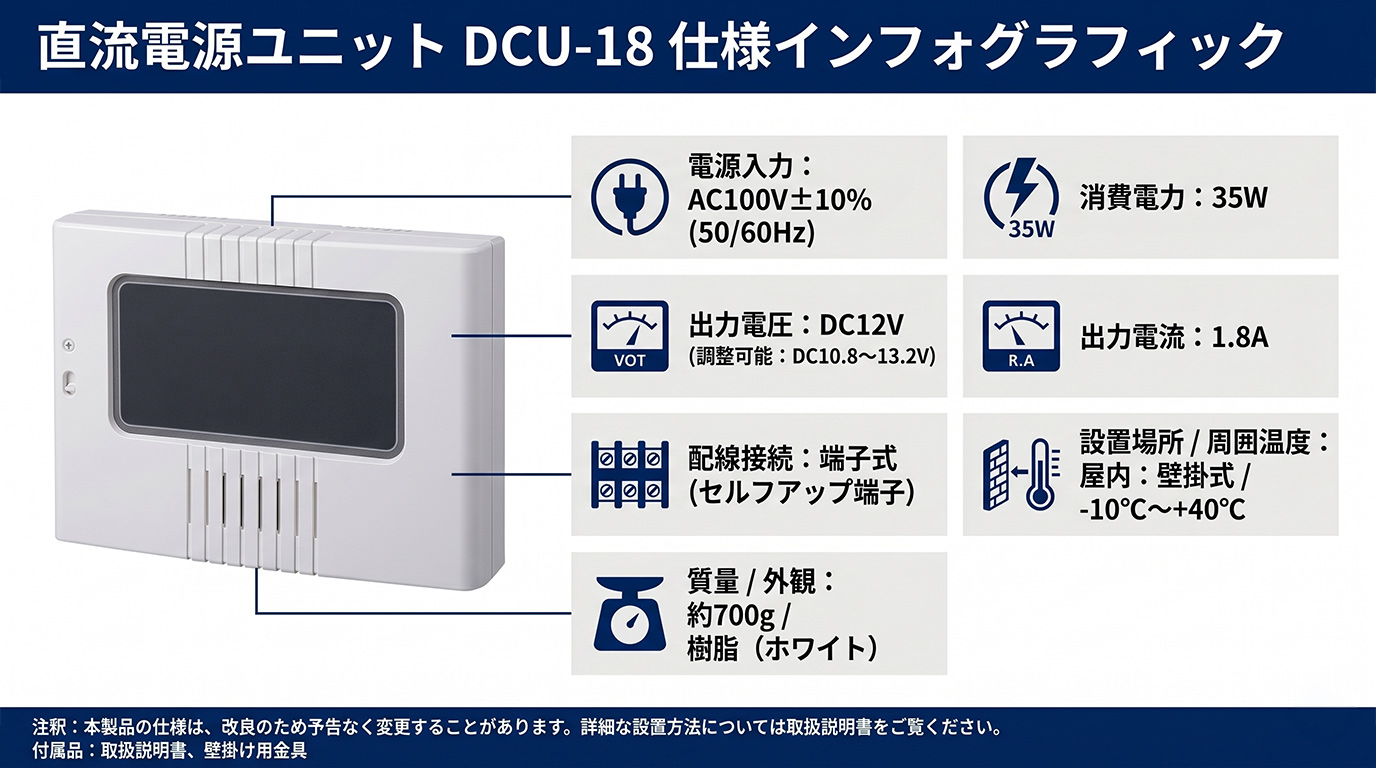

項目	内容
品名	直流電源ユニット
品番	DCU-18
電源入力	AC100V 50/60Hz
消費電力	35W
出力電圧	DC12V（DC10.8V 〜 13.2V の範囲で可変可能）
出力電流	最大 1.8A
使用可能周囲温度	-10℃ 〜 +40℃
配線接続方式	端子式（セルフアップ端子）
取付場所・方式	屋内・壁掛式
質量（重量）	約700g
外観材質・色	ABS樹脂（ホワイト）
外形寸法	縦240mm × 横170mm × 奥行60mm

FAQ

Q：屋外に設置することはできますか？ A：いいえ、本製品は屋内専用です。雨水のあたる場所や湿気の多い風呂場などでは、感電や故障の原因となるため使用できません。

Q：通電しているか確認できるLEDはありますか？ A：本製品にはLEDインジケーターは搭載されておりません。通電確認はテスターを使用して出力端子の電圧を測定してください。

Q：AC200Vの入力に対応していますか？ A：対応していません。AC100V（50/60Hz）専用です。200Vを印加すると内部回路が焼損しますのでご注意ください。

Q：1.8Aを超える負荷を接続するとどうなりますか？ A：定格以上の負荷を接続すると、発熱や故障、火災の原因となります。必ず合計電流が1.8A以下になるように設計してください。

Q：電圧の微調整は可能ですか？ A：はい、内部のボリュームにより、DC10.8VからDC13.2Vの範囲で調整が可能です。

Q：設置に資格は必要ですか？ A：AC100V側の結線作業には、電気工事士の国家資格が必要です。

Q：どのような壁面でも取り付け可能ですか？ A：石膏ボードなどの強度が弱い壁面の場合は、必ず補強工事を行うか、間柱のある箇所へ確実に固定してください。

Q：メンテナンスでカバーを開ける際の注意点は？ A：内部にはAC100Vが通電している箇所があります。感電防止のため、不必要に基板に触れないよう注意してください。

Q：隠蔽配線はできますか？ A：はい、背面の大型ノックアウト穴を使用することで、壁面内からの隠蔽配線が可能です。

Q：電源スイッチはどこにありますか？ A：本体カバー内部の下側にトグル式のスイッチが配置されています。出荷時はOFFになっている場合があるため、設置時にご確認ください。
