竹中エンジニアリング (TAKEX) 直流電源ユニット DC24V出力組込専用セキュリティシステム用

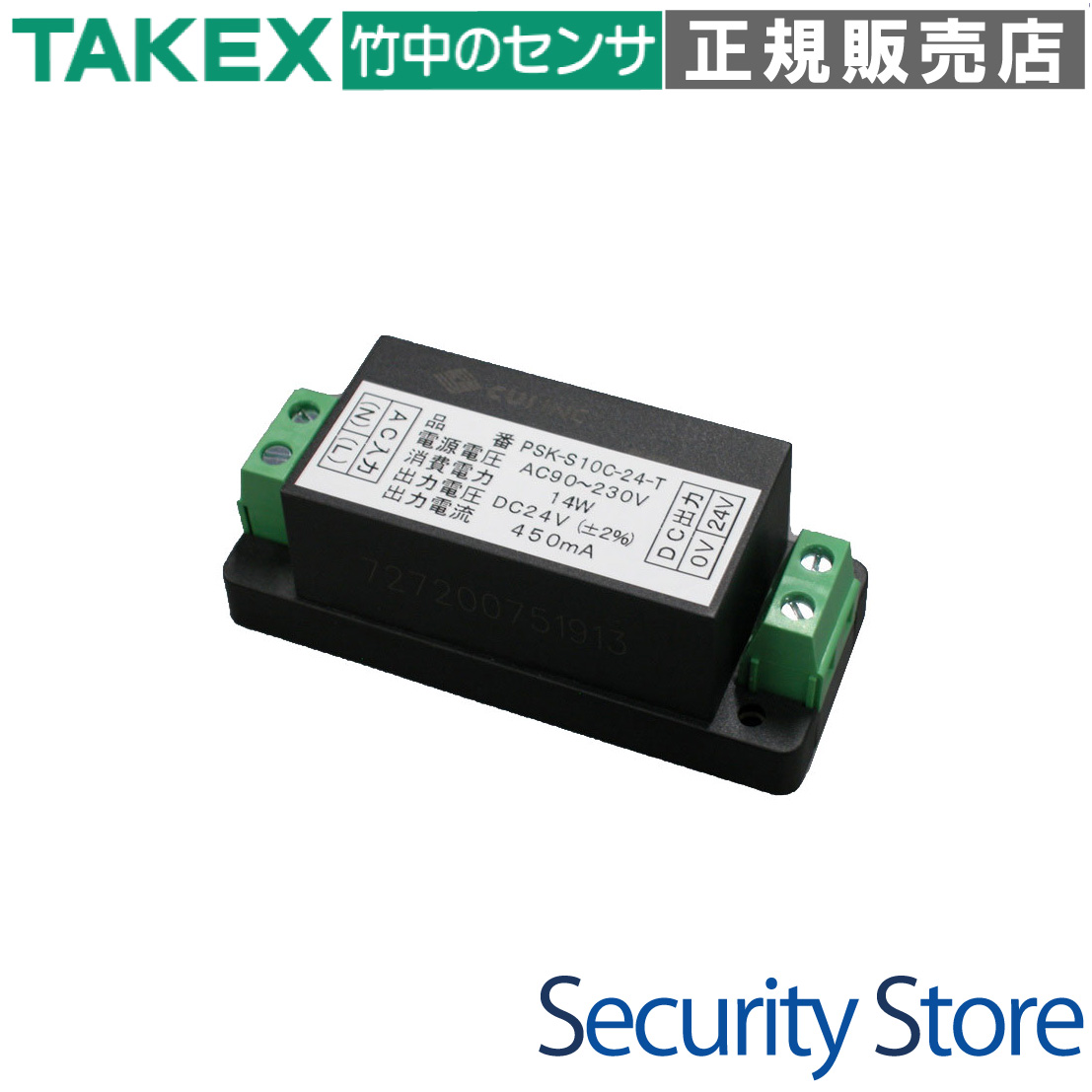

直流電源ユニット PSK-S10C-24-T

AC100VからAC200Vまでの幅広い電圧に対応し、安定したDC24Vを出力する組込専用の直流電源ユニットです。

自動ドアの周辺機器やセキュリティシステムのセンサーなど、信頼性が求められる現場での電源供給に最適です。超コンパクト設計により、限られたスペースの制御盤内やハウジング内にもスムーズに設置可能です。

型番： PSK-S10C-24-T
出力仕様： DC24V 450mA
入力電圧： AC90V 〜 AC230V (50/60Hz)
外形寸法： W76 × H31.5 × D27.8 mm
主な用途： 自動ドア、防犯センサー、制御機器の電源供給

資料ダウンロード

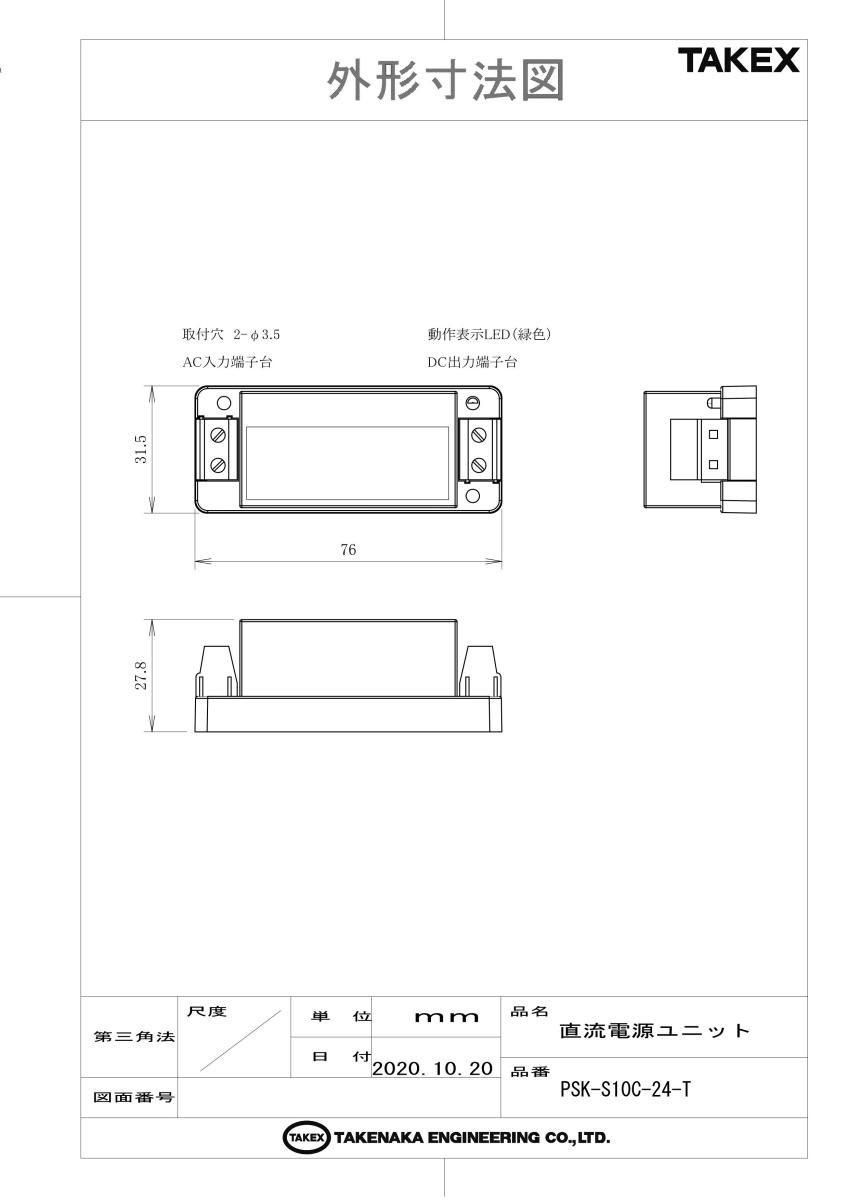

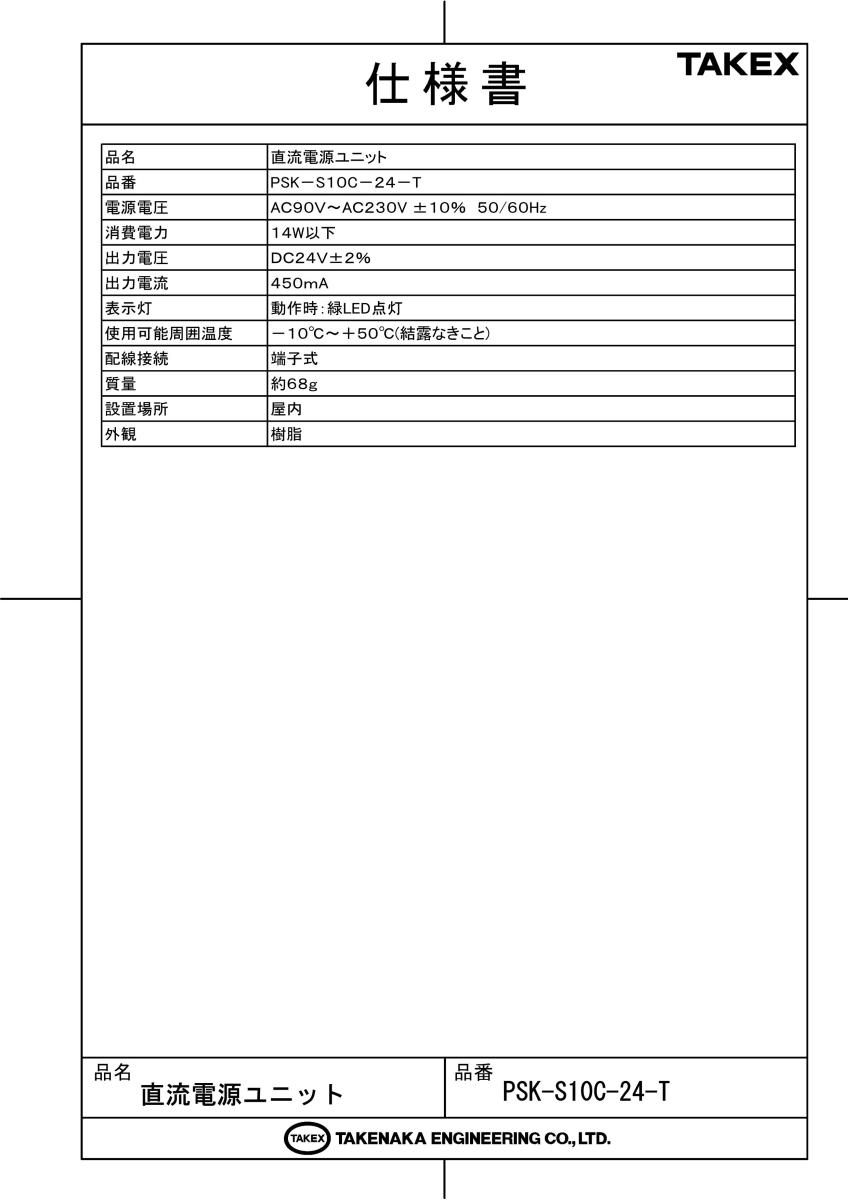

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）製品写真（GIF）外形寸法図（GIF）

この製品が向いている用途

自動ドア制御機器への電源供給
防犯センサー・周辺機器の駆動源
スペースの限られた制御盤内への組み込み
AC100V/200Vが混在する現場の標準電源

導入前に確認したいポイント

接続機器の合計消費電流が450mA以下か
設置場所が屋内（非防水・非防塵）であるか
DC24V駆動の機器であるか（12V用は別モデル）
配線スペースにW76mmの余裕があるか

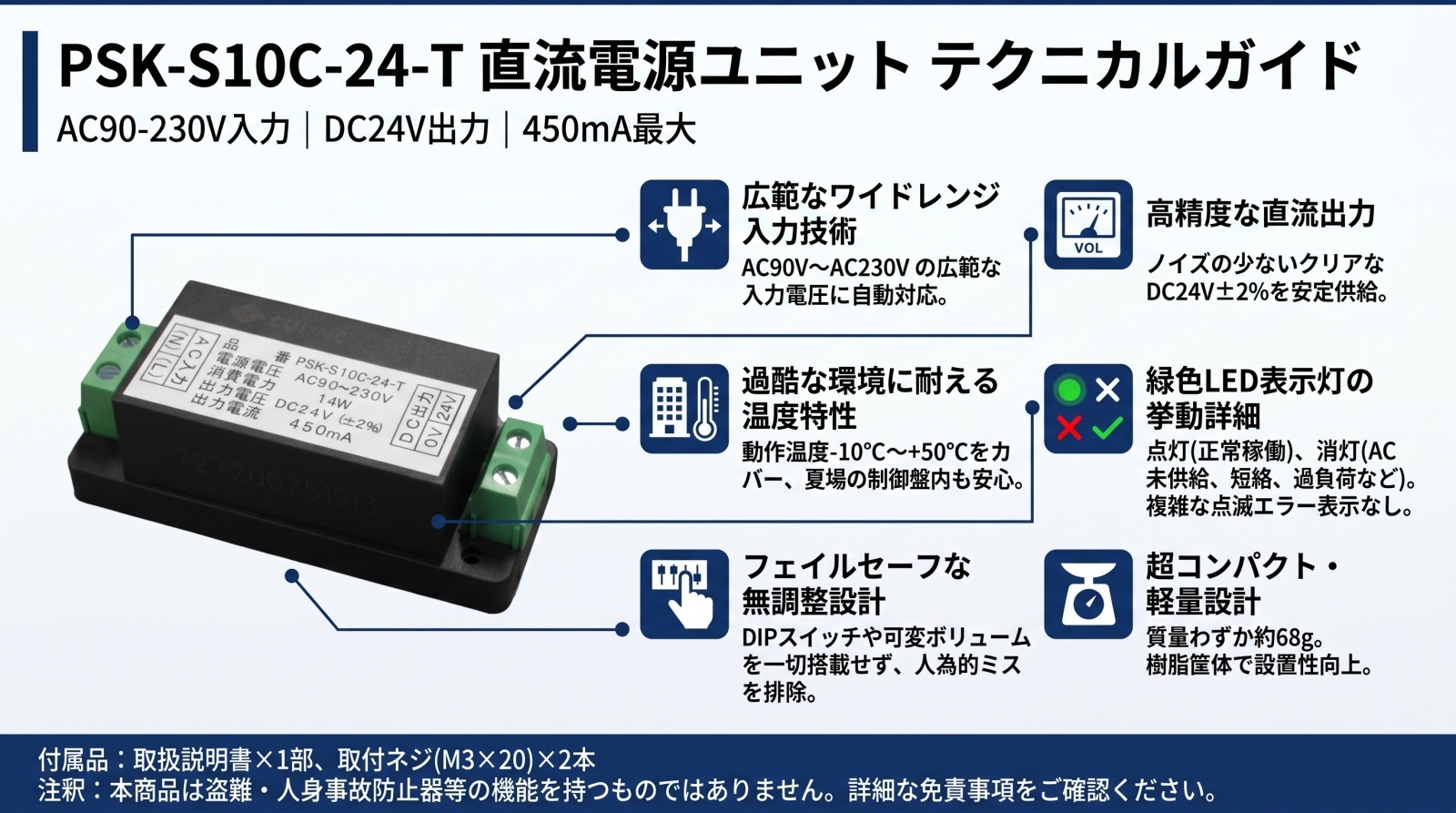

特長

AC90V〜230Vの広範なワイドレンジ入力

AC100V系統とAC200V系統のどちらにも無調整で対応可能なスイッチング回路を搭載しています。現場の電源電圧を問わず使用できるため、選定ミスや結線ミスによる故障リスクを大幅に軽減し、電圧降下が発生しやすい長距離配線環境でも安定して稼働します。

DC24V ±2%の高精度な安定出力

防犯センサーや精密なリレー回路に不可欠な、ノイズの少ないクリアな直流電力を供給します。出力電圧のブレを最小限に抑えることで、システム全体の誤動作や失報を防ぎ、長期にわたる安定運用をサポートします。

超コンパクト・軽量な組込専用設計

幅76mm、高さ31.5mm、奥行27.8mmの極小サイズかつ、質量約68gという軽量設計を実現。自動ドアのエンジンケース内や小型のセキュリティ用ボックスなど、従来の電源ユニットでは設置が困難だった狭小スペースへの導入に最適です。

ヒューマンエラーを排除するソリッド設計

現場での設定ミスや経年劣化によるズレを防止するため、DIPスイッチや可変ボリュームをあえて排除しています。「ACを入力し、DCを取り出す」というシンプルな構造に特化することで、高い信頼性とメンテナンスフリーな運用を可能にしています。

視認性に優れた電源表示灯を搭載

筐体中央に緑色LEDの電源表示灯を配置しています。テスターを使用しなくても通電状態が一目で確認できるため、施工時の確認やメンテナンス時の一次切り分けを迅速に行うことができます。

過酷な環境にも対応する動作温度特性

-10℃から+50℃までの幅広い周囲温度に対応。寒冷地の設備内や、夏場に高温になりやすい制御盤の内部においても、安定した放熱性能を維持し、システムのダウンタイムを最小限に抑えます。

施工性を考慮した端子台配線方式

入力2極・出力2極が整然と並んだ端子台を採用。適合電線は24AWG〜12AWGと幅広く、一般的なVVFケーブルから細身の警報用信号線まで、確実な結線が可能です。

堅牢な樹脂筐体と安全設計

絶縁性に優れた樹脂製筐体を採用し、AC入力部の安全性を確保。過負荷保護回路を内蔵しており、万一の短絡（ショート）や過電流時にも本体および接続機器を保護する設計思想が貫かれています。

    選定時に評価したい強み
    安定性： スイッチング方式による高精度な電圧制御。
汎用性： 日本全国の商用電源（100V/200V）にこれ一台で対応。
省施工： 設定不要の固定出力仕様により、設置後の調整作業をカット。
省スペース： わずか76mm幅で、あらゆる機器への組み込みが可能。



施工・設置ガイド

本機は屋内専用の電源ユニットです。水分の多い場所や油煙の当たる場所への設置は避け、通気性の良い環境で固定してください。

確認項目	この製品での考え方
入力端子 (1-2番)	AC90V〜230Vを接続します。極性の指定はありません。
出力端子 (3-4番)	3番がプラス(+)、4番がマイナス(-)です。極性に注意して接続してください。
推奨電線	AC側は1.25sq以上、DC側は0.5sq〜1.25sq程度のより線を推奨します。
固定方法	付属のM3×20ネジ2本を使用し、取付ピッチ61.6mmで確実に固定してください。

製品仕様

項目	内容
品名 / 品番	直流電源ユニット / PSK-S10C-24-T
電源電圧 (入力)	AC90V 〜 AC230V ±10% (50/60Hz)
消費電力	14W以下
出力電圧	DC24V ±2%
出力電流	450mA (最大)
表示灯	電源表示灯：緑色LED点灯 (正常動作時)
配線接続方式	端子式 (適合電線: 24 〜 12 AWG)
使用可能周囲温度	-10℃ 〜 +50℃ (結露なきこと)
設置場所	屋内
質量	約68g
外観材質	樹脂
外形寸法	幅 76mm × 高さ 31.5mm × 奥行 27.8mm (取付穴径: φ3.5mm)
付属品	取扱説明書、取付ネジ(M3×20)×2本

FAQ

Q：AC100VとAC200Vのどちらのコンセントからも電源が取れますか？ A：はい、ワイドレンジ入力に対応しているため、AC90V〜AC230Vの範囲内であればどちらでも無調整で使用可能です。

Q：出力電圧をDC12Vに調整することはできますか？ A：いいえ、本機はDC24V固定出力です。12Vが必要な場合は、姉妹モデルのPSK-S10C-12-Tをご検討ください。

Q：LEDが消灯しているのですが、故障でしょうか？ A：AC入力がない、DC出力側での短絡（ショート）、または過負荷による保護回路の作動が考えられます。一度配線を外して確認してください。

Q：最大で何mAの機器まで接続できますか？ A：最大出力電流は450mAです。接続する機器の合計電流がこれを超えないように設計してください。

Q：屋外のプルボックス内に設置しても大丈夫ですか？ A：本機は屋内専用です。屋外で使用する場合は、防水性・防湿性が確保されたJIS規格等の防水ボックス内に収納してください。

Q：設定用のDIPスイッチなどはありますか？ A：ありません。現場での誤設定を防ぐため、完全な無調整設計となっています。

Q：動作温度範囲はどのくらいですか？ A：-10℃〜+50℃の範囲で使用可能です。ただし結露しない環境に限ります。

Q：取付用のネジは別途用意が必要ですか？ A：M3×20の取付ネジが2本付属しています。木材以外へ固定する場合は別途アンカーをご用意ください。

Q：配線端子の極性を教えてください。 A：1・2番がAC入力（無極性）、3番がDCプラス(+)、4番がDCマイナス(-)です。

Q：自動ドア以外の監視カメラ用電源として使えますか？ A：DC24V駆動かつ消費電流が450mA以内のカメラであれば使用可能ですが、カメラの起動時の突入電流にご注意ください。
