MMW-3W ミリ波センサー ワイドタイプ TAKEX 竹中エンジニアリング [MMW-3W]

MMW-3W ミリ波センサー ワイドタイプ TAKEX 竹中エンジニアリング [MMW-3W]

販売価格: 会員のみ販売

商品詳細

ミリ波センサー 広範囲監視 滞留検知 屋内用 非接触検知

MMW-3W ミリ波センサー ワイドタイプ

60GHz帯のミリ波テクノロジーを採用し、人体の微細な動きを捉える高精度センサーです。従来の赤外線方式では困難だった「静止した人体」の検知を可能にし、明るさや温度変化に左右されない安定した運用を実現します。

  • 型番： MMW-3W
  • 製品名： ミリ波センサー ワイドタイプ
  • 検知方式： 60GHz帯 ミリ波（電波方式）
  • 主な用途： トイレの滞留監視、更衣室の在室検知、病院・介護施設の離床監視
  • 設置場所： 屋内（天井・壁面両対応）
  • 電源電圧： DC9V〜28V（無極性）

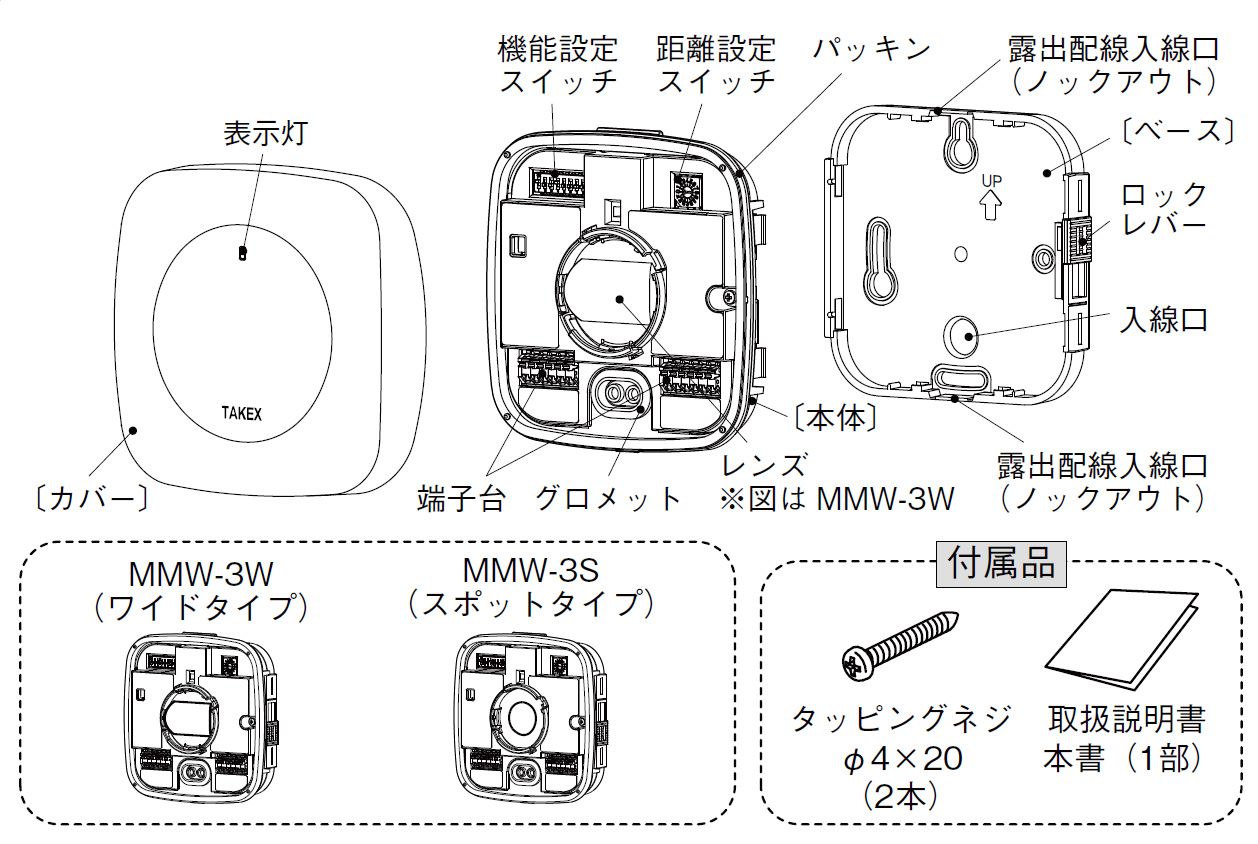

MMW-3W ミリ波センサー ワイドタイプ 製品画像

資料ダウンロード

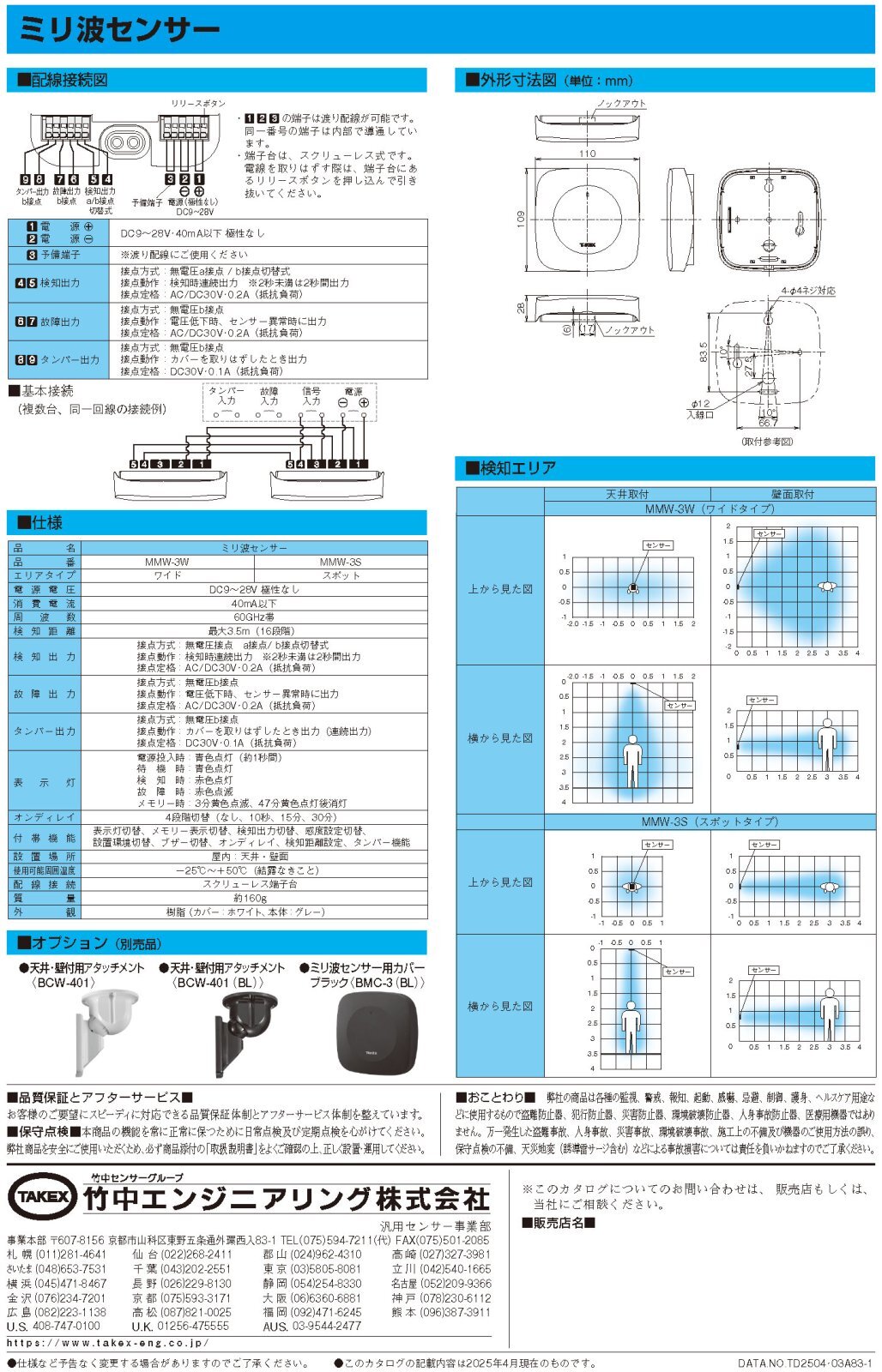

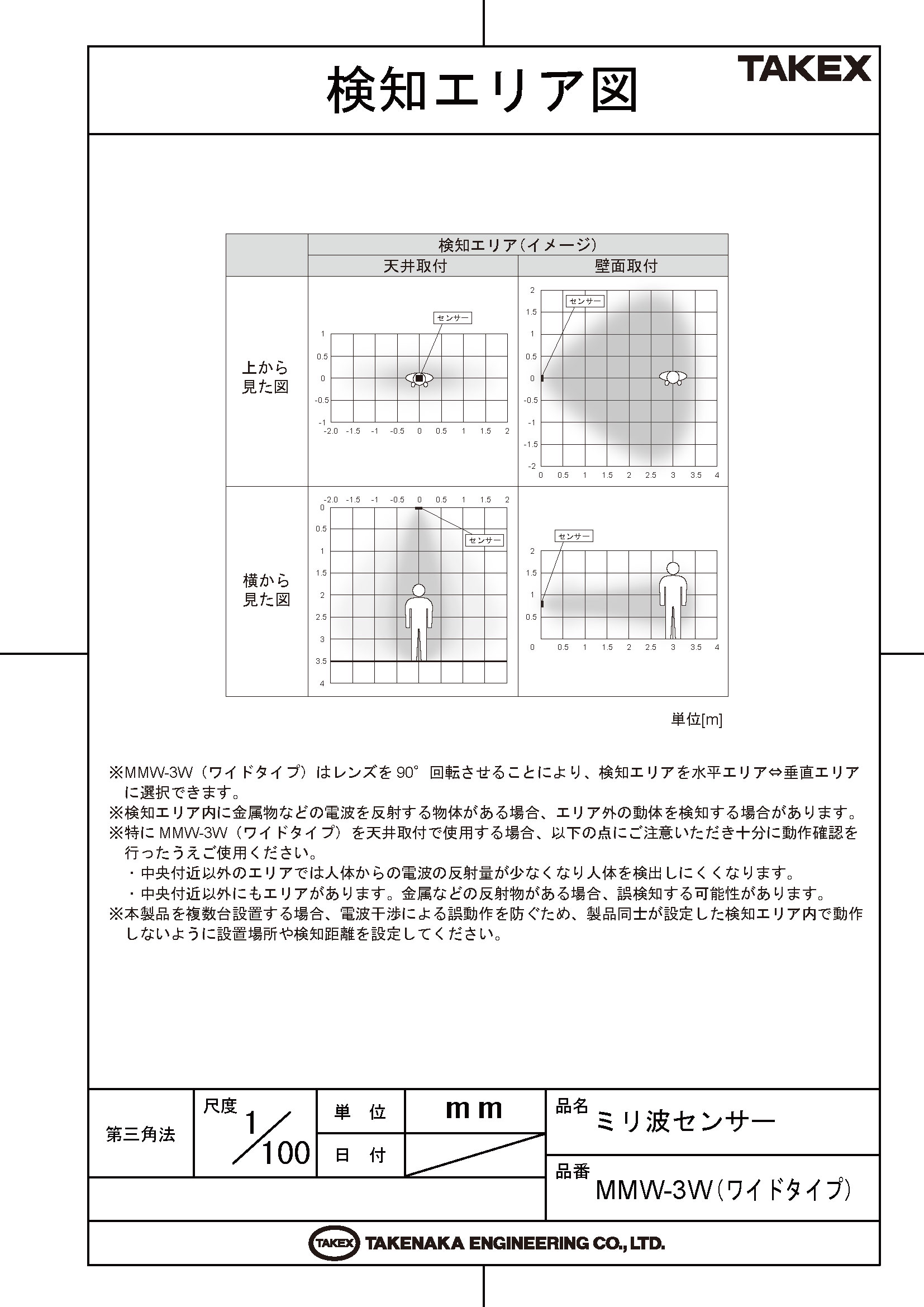

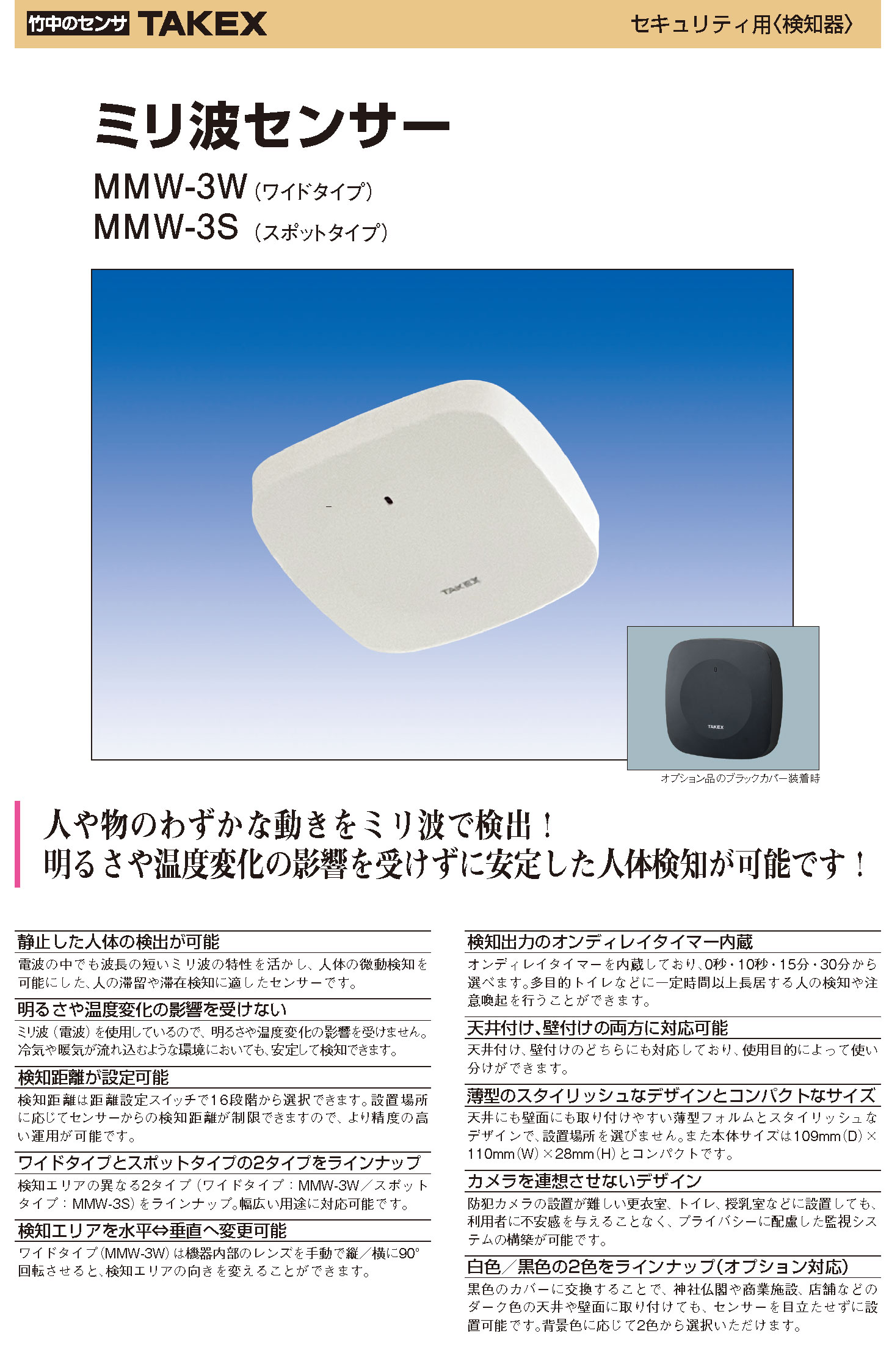

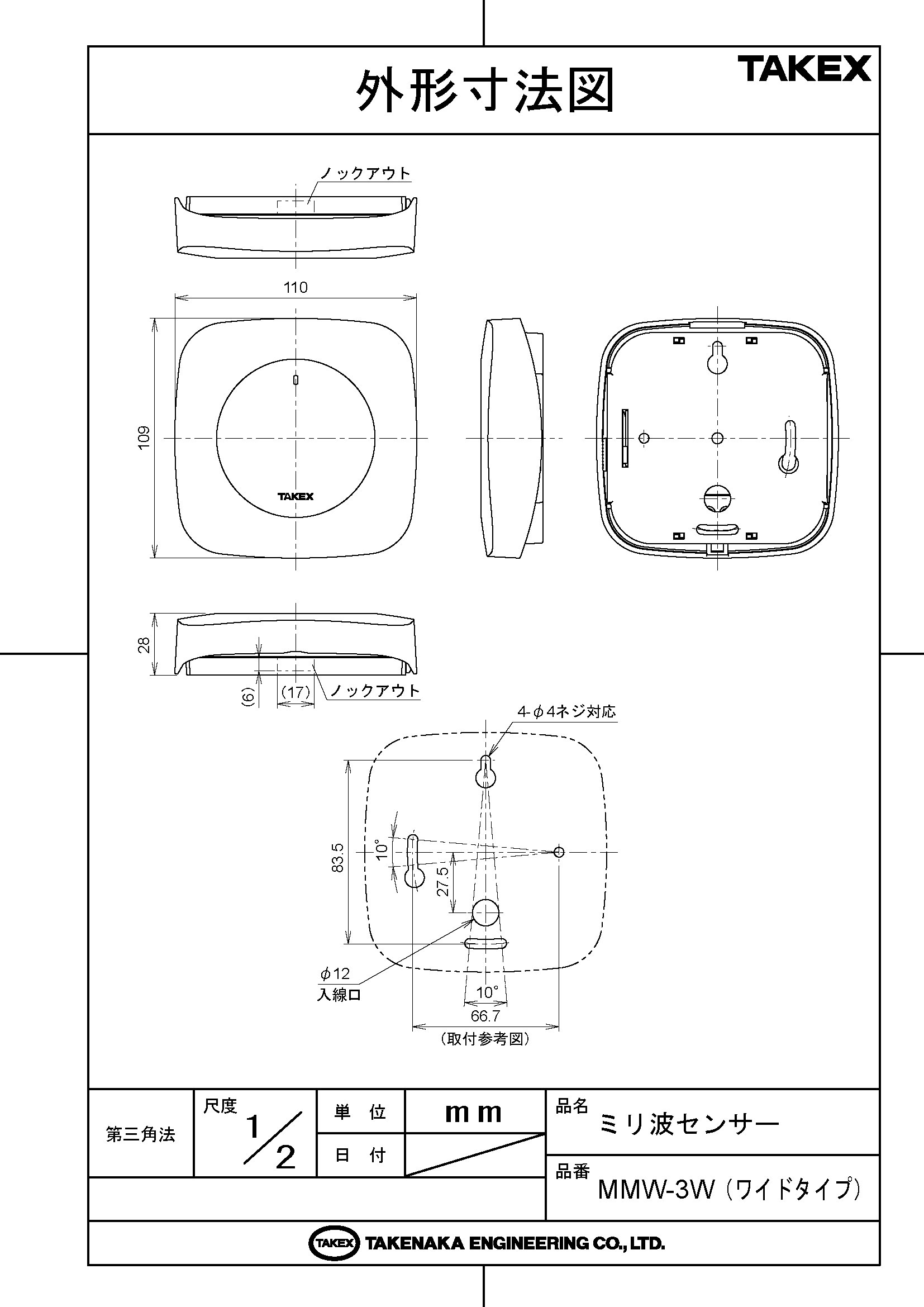

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 多目的トイレ内の長時間滞留・倒れ込み検知
  • 更衣室や授乳室などプライバシーを要する場所
  • 病院・高齢者施設での在室・離床監視
  • 空調連動など省エネ目的の在室確認

導入前に確認したいポイント

  • 検知エリア内に揺れる物体（植物、扇風機）がないか
  • 設置面が振動する恐れはないか（誤検知の原因）
  • 周囲に電波を強く反射する金属体がないか
  • 給電用のDC電源（9V〜28V）が確保されているか

特長

静止した人体の高精度な検出

60GHz帯のミリ波を利用することで、人体の呼吸に伴う胸のわずかな動きなどの微動を捉えることができます。従来の赤外線センサーでは難しかった、座り込んだり静止したりしている状態の人体検知に適しています。

明るさや温度変化に左右されない安定性

光や温度の影響を受けない「電波方式」のため、西日の当たる環境や、暖房・冷気の流れ込みがある場所でも誤報を抑えた安定した検知が可能です。

16段階の距離設定によるエリア制限

本体のロータリースイッチにより、検知距離を0.2mから3.5mの間で16段階に細かく設定できます。設置場所の広さに合わせて検知範囲を制限し、通路を通る人などを拾わないよう調整が可能です。

ワイドエリアによる広範囲監視

MMW-3Wはワイドタイプとなっており、広範囲をカバーする検知エリアを形成します。一部屋全体や、広いスペースの入退室・滞在を効率よく監視するのに最適です。

検知エリアの水平・垂直切り替え機能

内部のレンズユニットを手動で90°回転させることにより、設置状況に合わせて検知エリアを縦方向、または横方向へと自在に変更することができます。

オンディレイタイマーによる滞留検知

設定時間（なし・10秒・15分・30分）以上、継続して検知があった場合のみ警報を出力するオンディレイ機能を搭載。一時的な通過を無視し、長時間滞在のみを検知することが可能です。

天井・壁面の両設置に対応

薄型のスタイリッシュなデザインを採用しており、天井付けと壁付けのどちらにも対応します。建物のデザインやインテリアを損なうことなく設置できます。

プライバシーを保護するデザイン

カメラを一切連想させない外観デザインのため、更衣室、トイレ、授乳室など、防犯カメラの設置が心理的に難しい場所でも、利用者に不安を与えることなく設置できます。

高信頼の自己診断・故障出力機能

電圧低下や内部センサーの異常を常時監視。異常発生時にはLEDの赤色点滅でお知らせするとともに、故障出力接点を開くことで、システム側で迅速に異常を把握できます。

豊富なカラーバリエーション（オプション）

標準のホワイトに加え、オプションでブラックカラーも用意。神社仏閣や店舗など、ダークトーンのインテリア環境でも目立たせずに設置が可能です。

選定時に評価したい強み

  • 極小の動きをキャッチ： 微動検知により「いるはずなのに消える」を防止
  • 環境耐性： 赤外線方式が苦手とする「熱・風・光」の干渉を克服
  • 柔軟な調整： 距離設定×オンディレイ×レンズ回転で現場にフィット
  • 管理効率： 自己診断機能によりメンテナンス性が高く、BtoB運用に最適

施工・設置ガイド

ミリ波センサーは電波を用いるため、金属反射や動く物体への配慮が施工のポイントです。

確認項目 施工上の注意点
設置面の安定性 振動する壁や柱には設置しないでください。センサー自体の揺れを動きとして誤検知します。
障害物と反射 エリア内に金属板や鏡があると、電波が反射しエリア外の動きを拾う（回り込み）可能性があります。
エリア外干渉 ガラスや樹脂は透過する性質があるため、隣室の動きを検知しないよう距離設定スイッチで調整してください。
メンテナンス性 スクリューレス端子台を採用。芯線を差し込むだけで確実な結線が可能です。

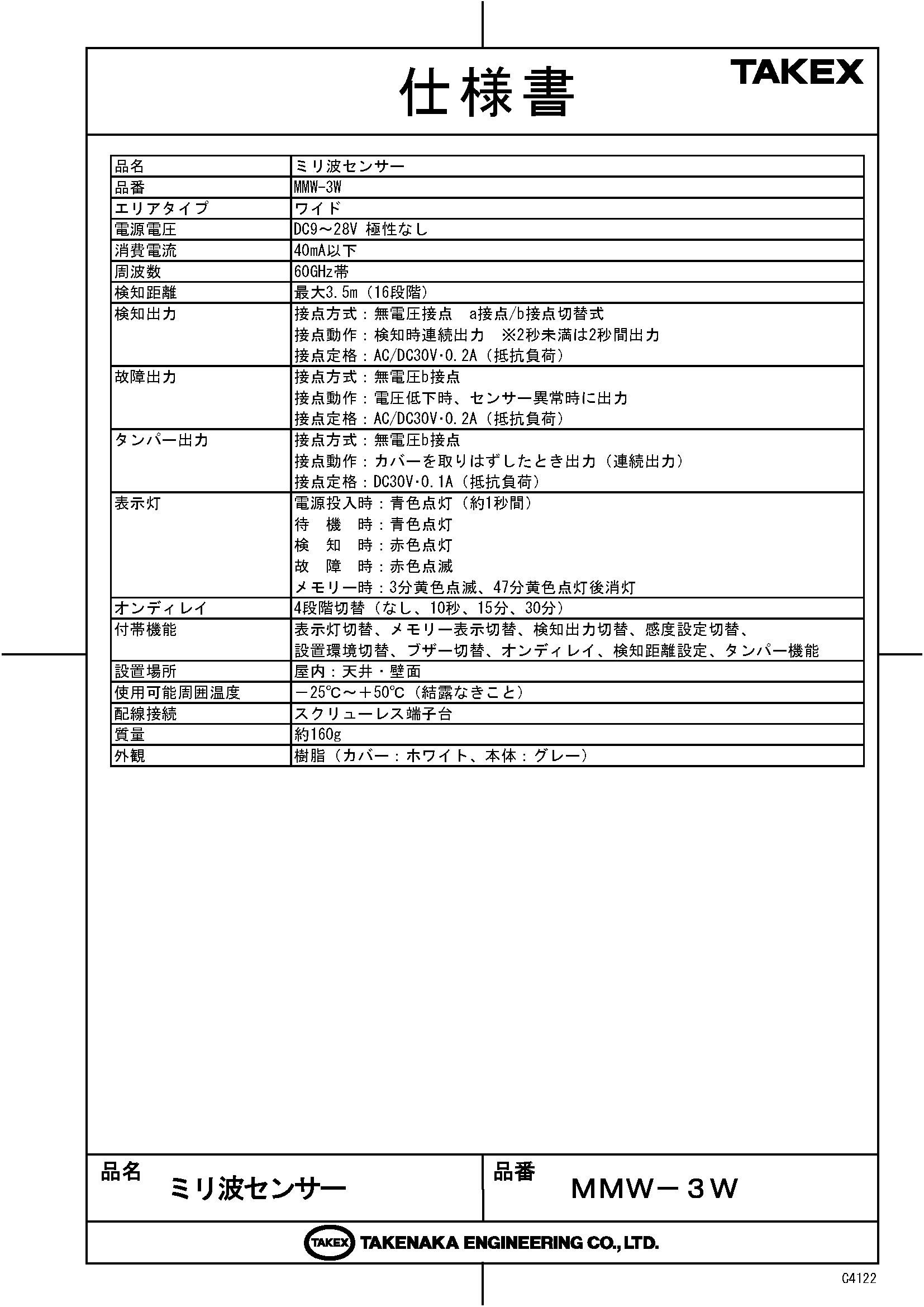

製品仕様

項目 内容
品名ミリ波センサー
品番ＭＭＷ－３Ｗ
エリアタイプワイド
電源電圧ＤＣ９〜２８Ｖ 極性なし
消費電流４０ｍＡ以下
周波数６０ＧＨｚ帯
検知距離最大３．５ｍ（１６段階）
検知出力接点方式：無電圧接点 ａ接点／ｂ接点切替式
接点動作：検知時連続出力 ※２秒未満は２秒間出力
接点定格：ＡＣ／ＤＣ３０Ｖ・０．２Ａ（抵抗負荷）
故障出力接点方式：無電圧ｂ接点
接点動作：電圧低下時、センサー異常時に出力
接点定格：ＡＣ／ＤＣ３０Ｖ・０．２Ａ（抵抗負荷）
タンパー出力接点方式：無電圧ｂ接点
接点動作：カバーを取りはずしたとき出力（連続出力）
接点定格：ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
表示灯電源投入時：青色点灯（約１秒間）
待機時：青色点灯
検知時：赤色点灯
故障時：赤色点滅
メモリー時：３分黄色点滅、４７分黄色点灯後消灯
オンディレイ４段階切替（なし、１０秒、１５分、３０分）
付帯機能表示灯切替、メモリー表示切替、検知出力切替、感度設定切替、設置環境切替、ブザー切替、オンディレイ、検知距離設定、タンパー機能
設置場所屋内：天井・壁面
使用可能周囲温度－２５℃〜＋５０℃（結露なきこと）
配線接続スクリューレス端子台
質量約１６０ｇ
外観樹脂（カバー：ホワイト、本体：グレー）

FAQ

Q：赤外線センサーとの一番の違いは何ですか？ A：電波（ミリ波）を使用するため、温度変化の影響をほとんど受けず、全く動いていないように見える人体の微細な呼吸動作などでも検知できる点が最大の違いです。
Q：トイレで使用する場合、個室内の扉の開閉は検知しますか？ A：はい、扉が動けば検知します。オンディレイタイマーを使用することで、扉の開閉などの一時的な動きを無視し、一定時間以上の滞在のみを検知するように設定可能です。
Q：ガラス越しに人を検知することはありますか？ A：ミリ波はガラスを透過する性質があるため、検知する可能性があります。その場合は距離設定スイッチで検知範囲を狭める調整を行ってください。
Q：金属製のパーティション越しでも検知しますか？ A：金属は電波を反射するため、透過して検知することはありません。ただし、金属に反射して予期せぬ方向の動きを検知することがあるため注意が必要です。
Q：LED表示灯を消灯させることはできますか？ A：内部のDIPスイッチ設定により、待機時や検知時の表示灯を消灯させることが可能です（故障時のみ赤点滅）。
Q：屋外で使用できますか？ A：本製品は屋内専用です。雨や水しぶきがかかる場所での使用は避けてください。
Q：無電圧接点はa接点とb接点のどちらですか？ A：内部スイッチにより、a接点（N.O.）とb接点（N.C.）を切り替えて使用することができます。
Q：ブザー音を鳴らすことはできますか？ A：はい、設定により検知時にブザーを鳴動させることが可能です。
Q：電源の極性はありますか？ A：電源入力は無極性ですので、プラス・マイナスを気にせず配線いただけます。
Q：故障したときにシステム側で知る方法はありますか？ A：専用の故障出力端子（無電圧b接点）を装備しています。電圧低下や内部異常時に接点が開くため、警備パネル等で異常監視が可能です。
