NS-MA48-01 マットセンサー ナースコールセット(有線式) アイホン・ケアコム・平和テクノシステム メタコン2ピン向け TAKEX 竹中エンジニアリング [NS-MA48-01]

NS-MA48-01 マットセンサー ナースコールセット(有線式) アイホン・ケアコム・平和テクノシステム メタコン2ピン向け TAKEX 竹中エンジニアリング [NS-MA48-01]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ナースコール連動 離床センサー 介護・報知機器

NS-MA48-01 マットセンサー ナースコールセット(有線式) アイホン・ケアコム・平和テクノシステム メタコン2ピン向け

病院や介護施設のナースコールシステムと連動し、対象者がベッドから降りた際の「一歩目」を確実に検知する有線式マットセンサーセットです。既存のナースコール設備を活かしながら、離床や徘徊をリアルタイムで通知し、転倒事故の防止とスタッフの負担軽減をサポートします。

  • 型番： NS-MA48-01

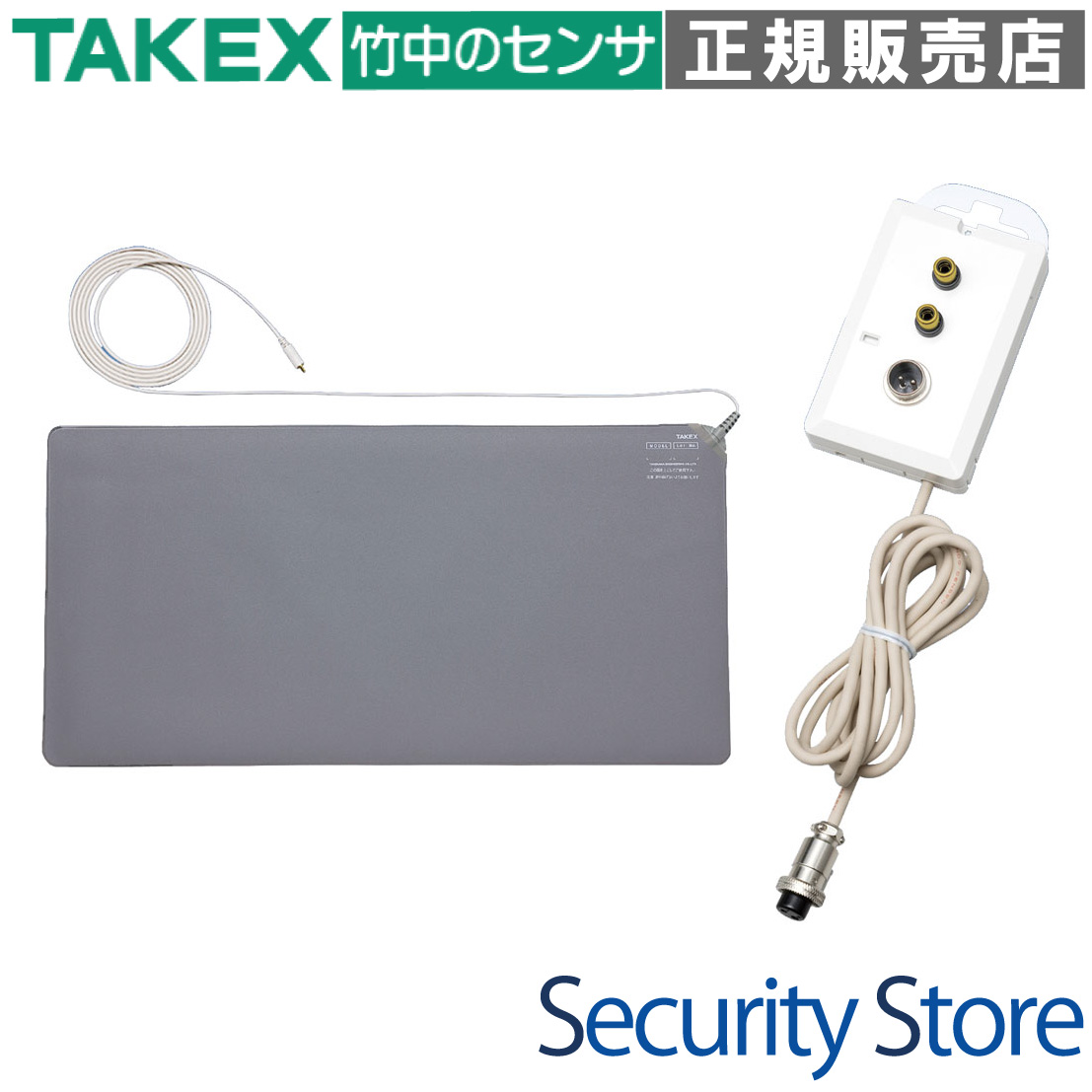

  • 製品構成： マットセンサー（MA-48）＋ 分配コンセント（BC-S）
  • 対応方式： メタコン2ピン仕様（アイホン・ケアコム・平和テクノシステム等）
  • 主な用途： 病院・介護施設での離床検知、徘徊防止、転倒事故防止
  • 検知方式： 無電圧接点出力（面状感圧式）
  • 設置場所： 屋内（ベッドサイド、部屋の出入り口等の床面）

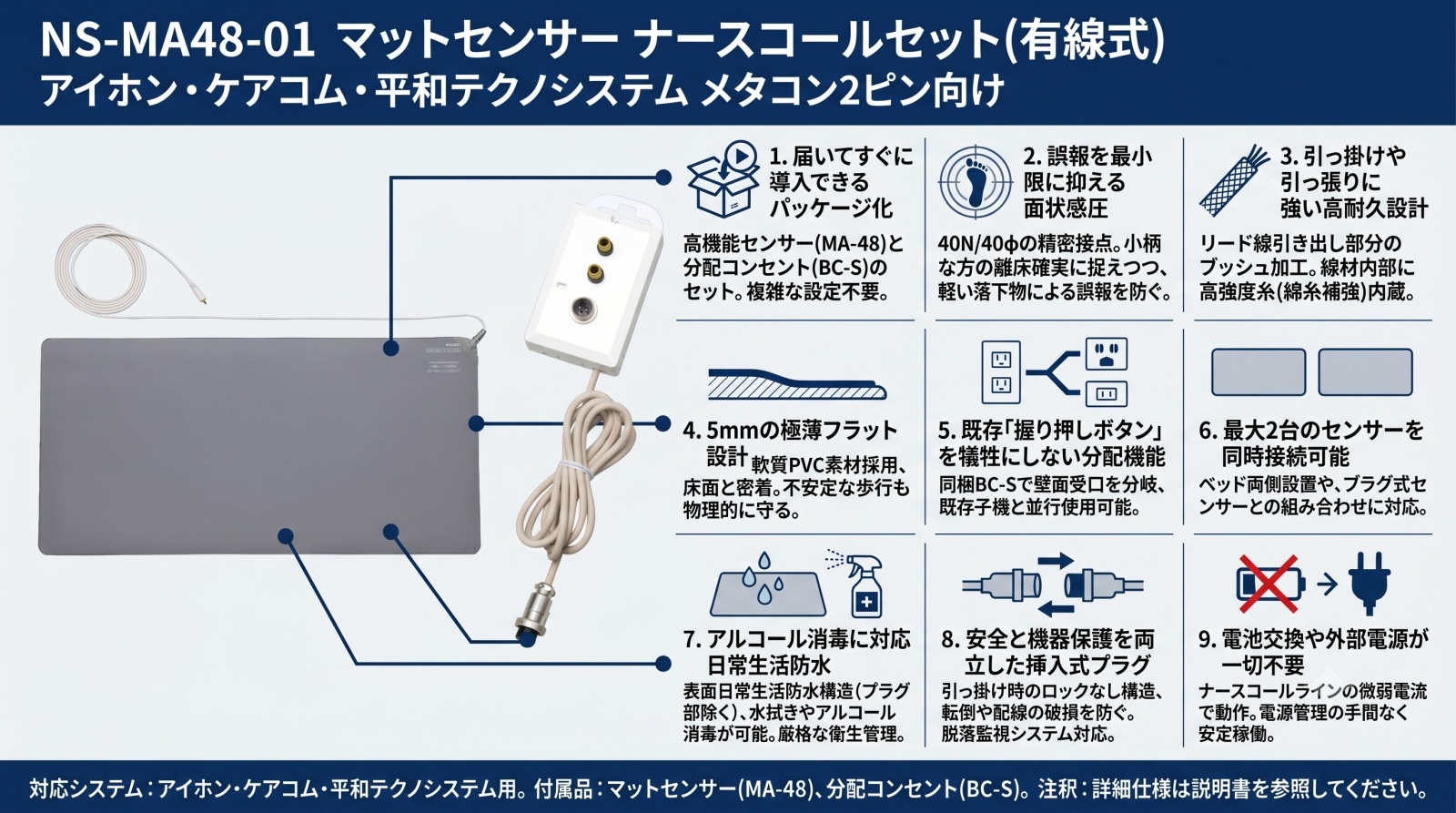

NS-MA48-01 マットセンサー ナースコールセット 外観画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 夜間の離床時における転倒・転落防止対策
  • 認知症患者の徘徊を早期に検知したい場合
  • 既存のナースコール設備をそのまま利用したい現場
  • 電源確保が難しい床面でのセンサー設置

導入前に確認したいポイント

  • 壁面のナースコール受口が「メタコン2ピン」か確認
  • アイホン、ケアコム、平和テクノシステム製であること
  • マットの上に重量物やキャスター付機器を置かない運用
  • 脱落断線監視のため、握りボタンの併用が必須

特長

届いてすぐに使えるナースコール連動セット

高機能マットセンサー「MA-48」と、既存のナースコールラインを分岐させる「分配コンセント（BC-S）」をパッケージ化しました。複雑な設定や電気工事は不要で、メタコン2ピン仕様の施設であれば、接続後すぐに運用を開始できます。

高精度な面状感圧テクノロジー（40N/40φ）

センサー内部には「直径40mmの領域に約4kg（40ニュートン）」の荷重がかかった際に動作する精密な接点回路を採用。小柄な方の体重は確実に検知しつつ、軽量な落下物などによる誤報を最小限に抑える絶妙な感度設定を実現しています。

現場でのハードな使用に耐える高耐久設計

リード線の引き出し部には特殊なブッシュ加工を施し、線材内部には綿糸補強（高強度糸）を組み込んでいます。ベッドの移動時や清掃時の不意な引っ張り、足の引っ掛けによる断線リスクを大幅に低減し、長期にわたり安定した性能を維持します。

つまずきを防止する5mmの極薄設計

軟質PVC素材を採用し、全体の厚みをわずか5mmに抑えました。床面との密着性が高く、段差がほとんど生じないため、歩行が不安定な利用者様のつまずきや転倒リスクを物理的に軽減しています。グレーの配色は多くの施設床材に馴染みやすく、視認性も確保されています。

既存の握りボタンを併用できる分配機能

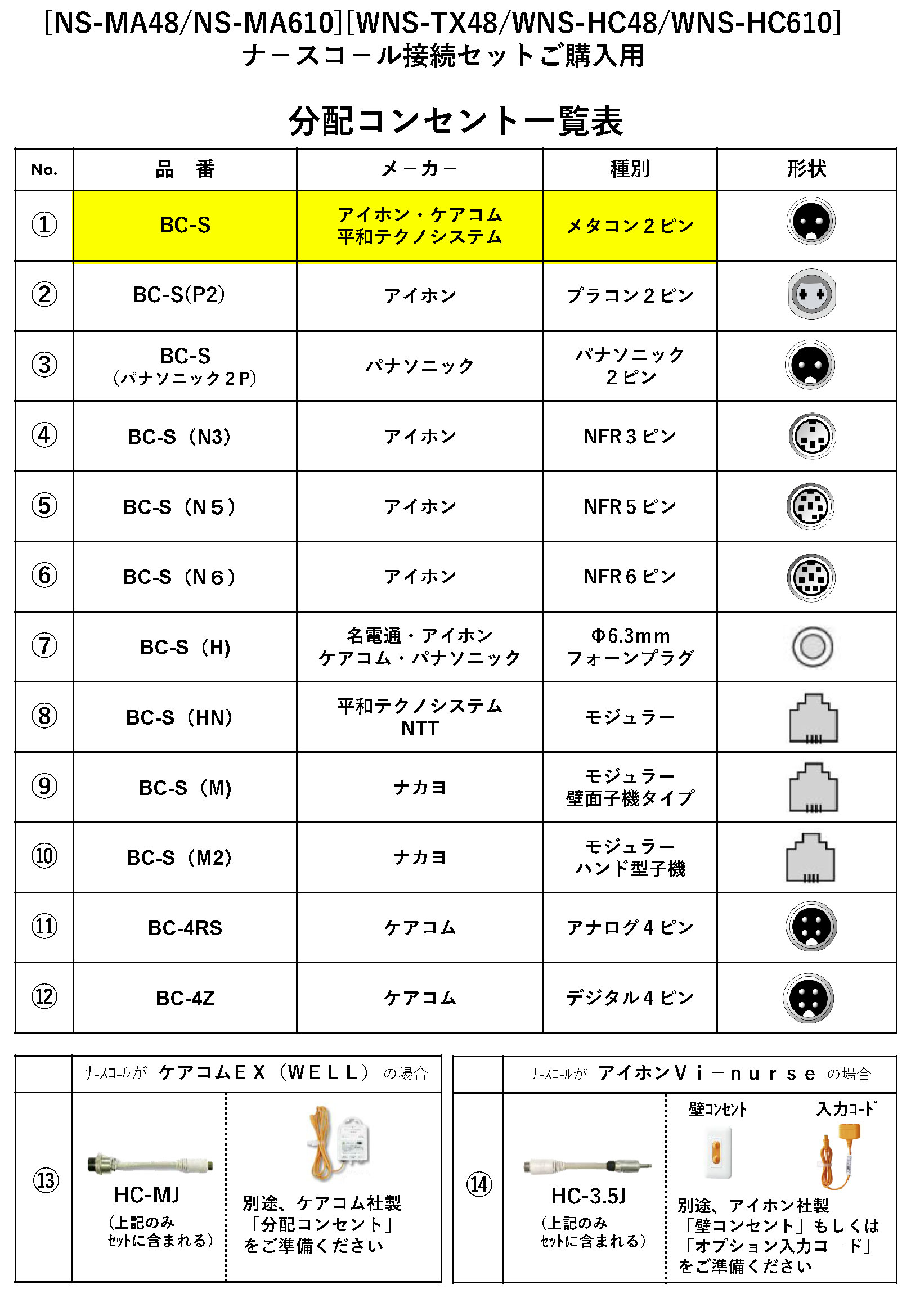

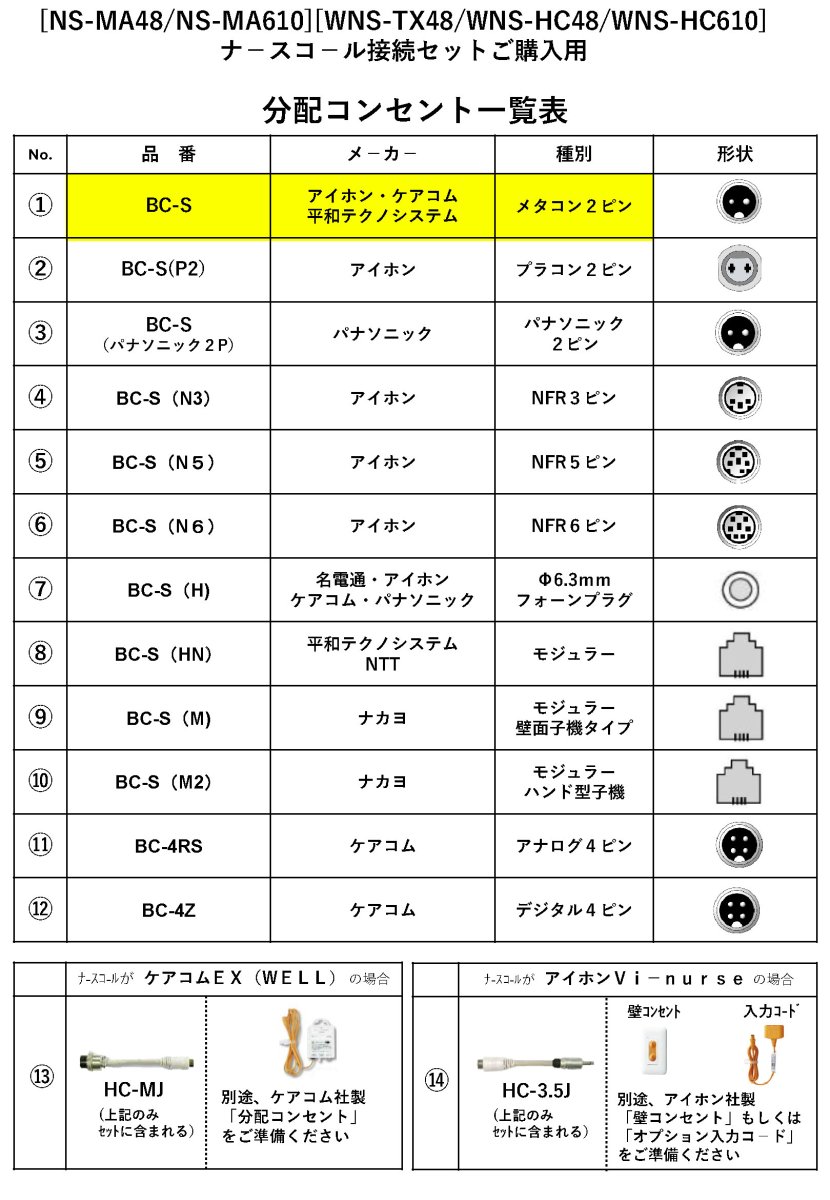

同梱の分配コンセント（BC-S）により、壁面のナースコール受口を1つから2系統へ分岐させます。これにより、元々使用していた「握り押しボタン」などの子機を犠牲にすることなく、センサーを並行して運用することが可能です。

最大2台のセンサーを同時接続可能

分配コンセント側にはセンサー用入力を2ポート備えており、ベッドの両側に1枚ずつマットを設置したり、マットセンサーと他のプラグ式センサーを組み合わせて使用したりと、現場の状況に合わせた柔軟な監視体制が構築できます。

アルコール消毒可能な日常生活防水構造

マット表面は軟質PVCで覆われた日常生活防水構造（プラグ部除く）となっており、汚損時もアルコールや中性洗剤を用いた拭き取り清掃が可能です。衛生管理が厳格な医療・介護現場でも、常に清潔な状態を保つことができます。

安全を考慮したフェイルセーフ構造

接続プラグには、万が一強い力がかかった際に「あえて抜ける」ことで断線や転倒を防ぐ挿入式構造を採用。さらに、プラグが抜けたことを親機に知らせるナースコール側の「脱落断線監視」機能にも対応しています。

選定時に評価したい強み

  • 施工性： 電源工事不要、プラグイン接続だけで即導入可能。
  • 信頼性： 30V 100mAの堅牢な物理接点方式で、故障率が極めて低い。
  • 互換性： 国内主要メーカー（アイホン・ケアコム等）のメタコン2ピンに適合。
  • 運用性： 分配器により既設の子機をそのまま併用でき、導入ハードルが低い。

施工・設置ガイド

本製品は「無電圧接点」方式を採用しているため、電池交換や電源コンセントの確保は不要です。以下の手順に従って設置を行ってください。

工程 作業内容と注意点
設置場所の選定 ベッドサイドの足が着く位置、または出入り口の導線上にマットを敷設します。
分配器の接続 壁のナースコール受口にBC-Sを接続します。磁石またはフックで本体を固定してください。
子機の再接続 BC-Sのレセプタクルに、元々壁に刺さっていた「握り押しボタン」等を接続します。
センサー接続 マットのピンプラグをBC-Sの入力ジャックに根元まで確実に差し込みます。
動作テスト 実際にマットを踏み、ナースコール親機で呼び出しが発生するか必ず確認してください。

製品仕様

マットセンサー本体（MA-48）
項目 内容
外形寸法 W800 × H400 × D5 mm
有効検知部 W745 × H355 mm
材質 軟質PVC（ポリ塩化ビニル）
外観色 グレー
質量 約1.1kg
出力方式 無電圧a接点（受圧連動）
接点容量 30V ・ 100mA
感圧特性 40N / 40φ 押圧（約4kgf）
ケーブル 3m クリーム色、ピンプラグ付、コーナー引き出し
防水性能 日常生活防水型（プラグ部除く）
使用温度範囲 －10℃ 〜 ＋50℃
0px;
分配コンセント（BC-S）
項目 内容
対応メーカー アイホン、ケアコム、平和テクノシステム 他
プラグ形状 メタコン2ピン
入力系統 センサー用ピンプラグ(RCA) × 2、子機用レセプタクル × 1
出力系統 メタコン2ピンプラグ（リード線1.5m）
取付方法 裏面磁石、または上部フック
外形寸法 W64 × H123 × D25.5 mm（突起部除く）
質量 約140g

FAQ

Q：メタコン2ピンとはどのような形状ですか？ A：金属製の円形プラグで、中心に2本のピンがあるタイプです。主にアイホンやケアコム、平和テクノシステム等のナースコールシステムで長年採用されている標準的な形状です。
Q：センサーを踏んでもナースコールが鳴りません。 A：プラグが分配コンセントに奥まで刺さっているか確認してください。また、マットセンサーは4kg以上の荷重で動作するため、軽く触れる程度では反応しない場合があります。
Q：握り押しボタン（子機）を繋がずに使用できますか？ A：システムによりますが、多くのナースコールでは子機を外すと「脱落断線」エラーが発生します。基本的には既設の子機もBC-Sに接続して併用してください。
Q：車椅子でマットの上を通っても大丈夫ですか？ A：車椅子のキャスターやベッドの脚など、強い点荷重がかかると内部の接点が圧壊し、故障（常時発報や不動作）の原因となります。重量物の通過は避けてください。
Q：マットを半分に折り畳んで保管してもいいですか？ A：厳禁です。折り曲げると内部の面状接点が損傷し、元に戻らなくなる可能性があります。保管時は丸めるか、平らな状態で保管してください。
Q：掃除の際に水洗いは可能ですか？ A：日常生活防水仕様ですので、湿らせた布やアルコールでの拭き掃除は可能ですが、水没やシャワー洗浄はできません。特にプラグ部には水がかからないようご注意ください。
Q：マットの上に薄いラグやシートを敷いても検知しますか？ A：可能です。ただし、厚みや硬さによって荷重が分散され、検知しにくくなる場合があります。敷設後に必ず実際の踏み込みテストを行ってください。
Q：センサーの寿命はどのくらいですか？ A：推奨交換目安は納入後約5年です。踏み込み回数や使用環境により前後しますが、定期的な動作チェックを推奨します。
Q：2枚のマットを同時に使いたいのですが可能ですか？ A：はい、BC-Sには2つのセンサー入力があるため、2枚まで同時に接続・運用が可能です。
Q：電源コンセントは必要ですか？ A：不要です。ナースコールラインからの微弱電流で動作する無電圧接点方式のため、電池やACアダプタは一切必要ありません。
