WNS-HC48-01 マットセンサー ナースコールセット(無線式) アイホン・ケアコム・平和テクノシステム メタコン2ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-01]

WNS-HC48-01 マットセンサー ナースコールセット(無線式) アイホン・ケアコム・平和テクノシステム メタコン2ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-01]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床センサー ワイヤレス ナースコール連動 病院・介護施設向け

WNS-HC48-01 マットセンサー ナースコールセット(無線式) アイホン・ケアコム・平和テクノシステム メタコン2ピン向け

配線の断線トラブルを解消する、無線式の離床検知センサーセットです。

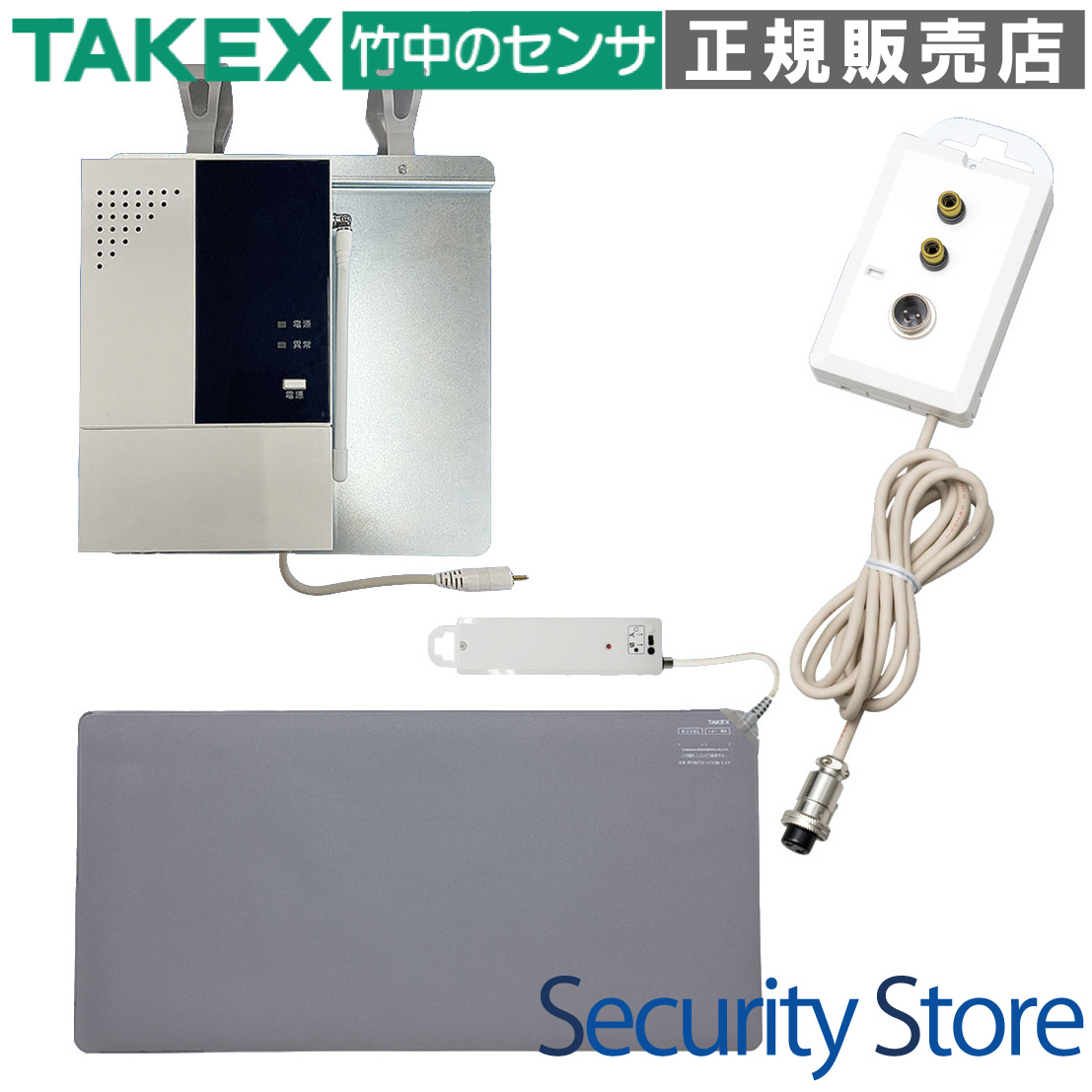

本製品は、高性能マットセンサー「MA-48」とワイヤレス送信機、受信機、およびメタコン2ピン仕様の分配コンセントをパッケージ化したセットモデルです。ベッドサイドや部屋の出入口に設置することで、対象者の離床や外出をナースコールへ確実に通知します。無線化により、足元の配線による転倒リスクやケーブルの断線故障を大幅に軽減します。

  • 型番： WNS-HC48-01
  • 対応システム： アイホン、ケアコム、平和テクノシステム（メタコン2ピン）
  • 通信方式： 小電力セキュリティ用無線（見通し約100m）
  • 主な用途： 離床検知、徘徊防止、介護負担の軽減
  • 設置場所： 屋内（ベッドサイド、部屋の入口など）

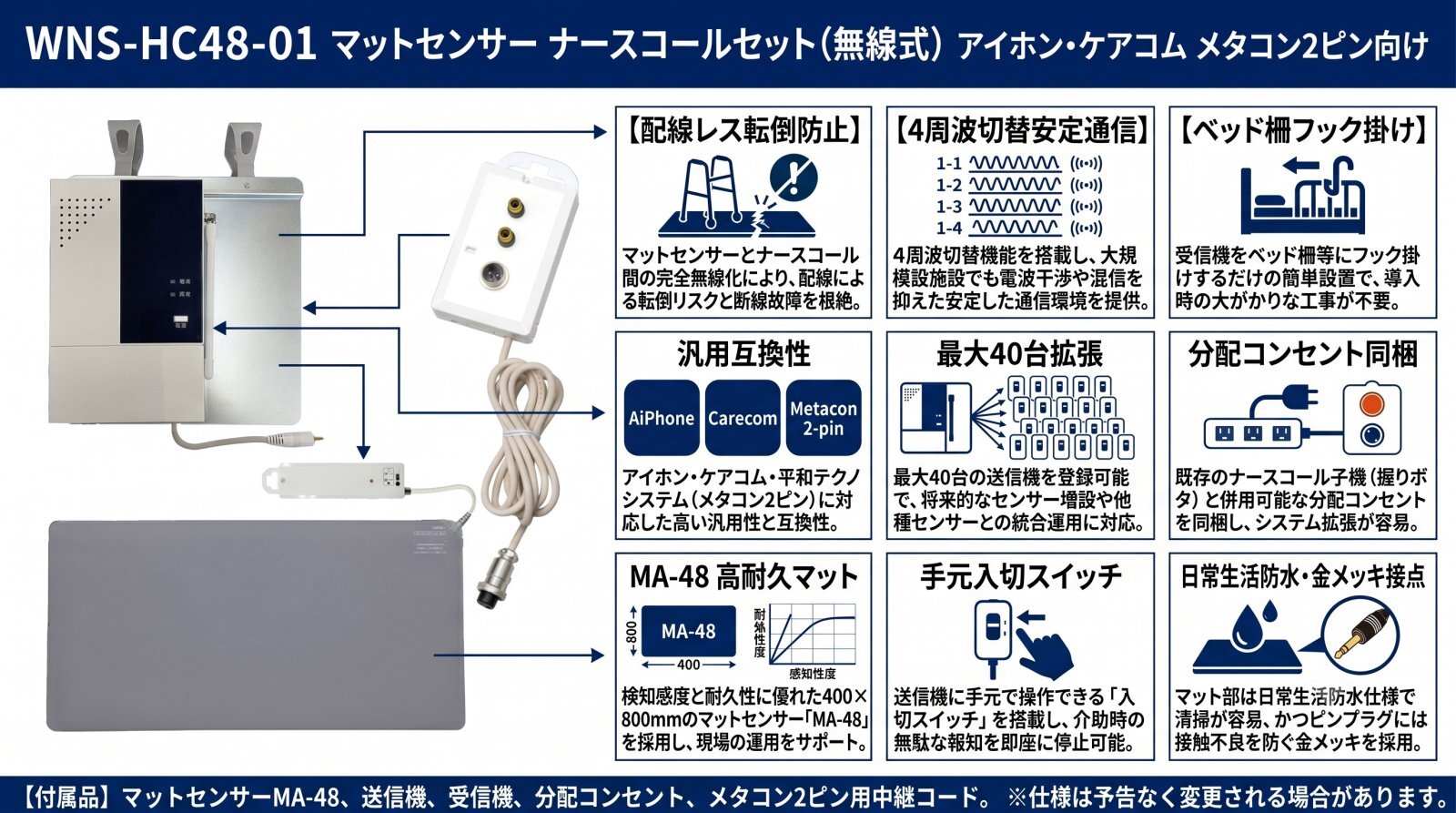

WNS-HC48-01 マットセンサー ナースコールセット 外観画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院や介護施設での離床・転倒事故の防止
  • 夜間の徘徊・無断外出の早期発見
  • 有線式センサーの断線故障に悩んでいる現場
  • 配線露出を抑え、安全な歩行環境を整えたい場所

導入前に確認したいポイント

  • ナースコールのプラグ形状が「メタコン2ピン」であること
  • 送信機から受信機まで（約100m以内）に遮蔽物がないか
  • 既設のナースコール子機（握りボタン等）が手元にあるか
  • マットの設置サイズ（400×800mm）が設置場所に合うか

特長

1. センサーから分配器までの完全無線化を実現

マットセンサーとナースコール接続部の間をワイヤレス化。従来の有線式で課題だった「コードを引っ掛けての転倒」や「キャスターでの踏みつけによる断線」を根本から解決します。足元がすっきりするため、介護スタッフの動線確保にも貢献します。

2. 4周波切替対応による安定した通信品質

小電力型ワイヤレスシステムを採用し、見通し約100mの長距離通信が可能です。さらに4周波切替機能を搭載しており、送信機が多数設置された現場でも電波干渉や混信を効果的に軽減し、確実な報知を実現します。

3. 現場に即した高耐久マットセンサー「MA-48」

検知しやすさと取り回しの良さを両立した400×800mmサイズを採用。リード線引き出し部にはブッシュ加工を施し、高強度糸を組み込むことで強い引っ張りに耐える設計です。日常生活防水仕様のため、消毒や洗浄も可能で衛生的に保てます。

4. フック付受信機による「掛けるだけ」の簡単設置

受信機（HCR-200F）は一体化したパネル構造で、ベッド柵やヘッドボードにフック掛けするだけで設置が完了します。大がかりな工事が不要なため、即座に運用を開始でき、急な入所・入院対応にも柔軟に応えられます。

5. 最大40台までの送信機登録に対応

受信機には最大40台までの送信機を登録可能です。マットセンサーだけでなく、竹中エンジニアリング製の様々なワイヤレスセンサーをナースコールシステムに統合して運用できる拡張性を備えています。

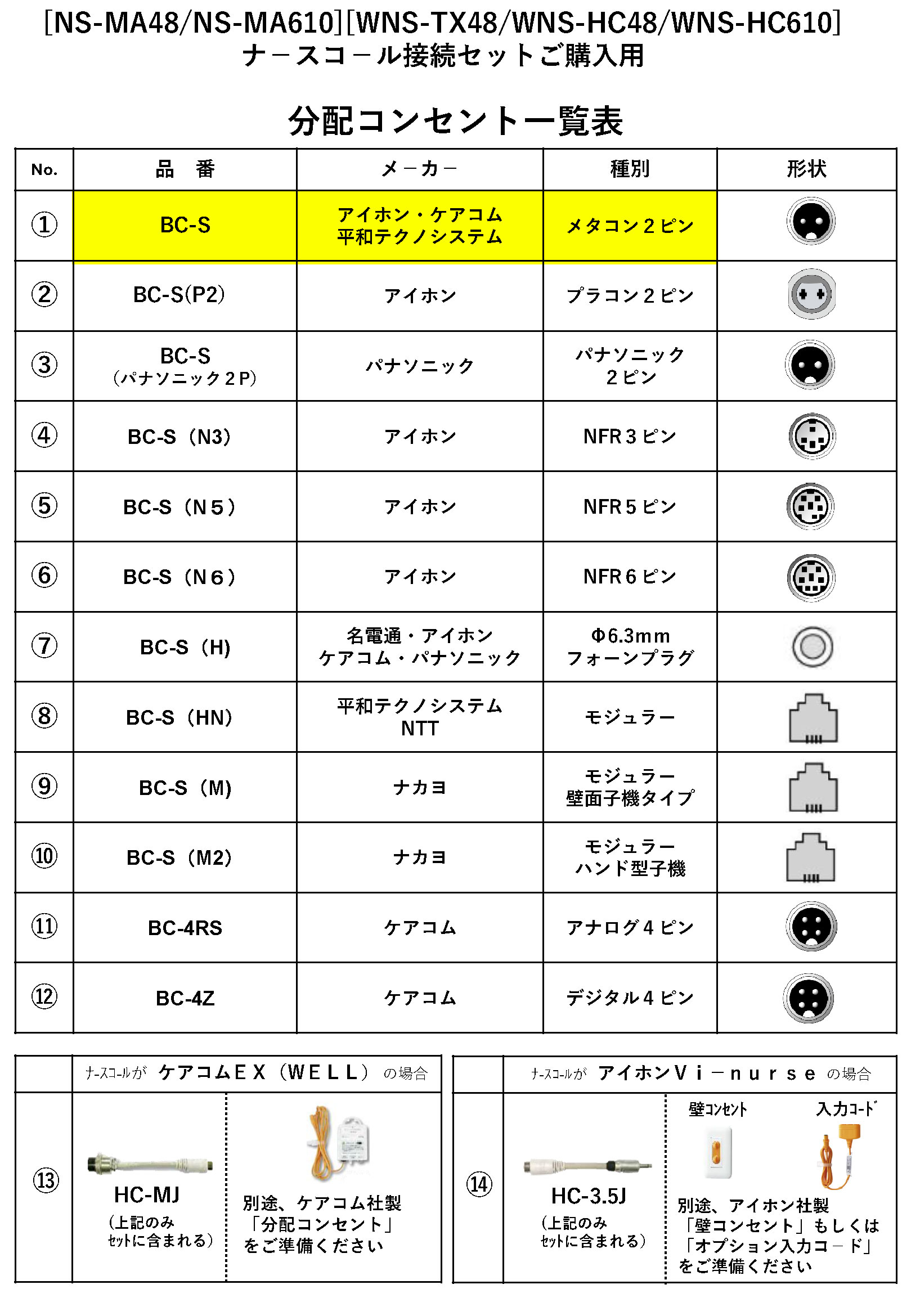

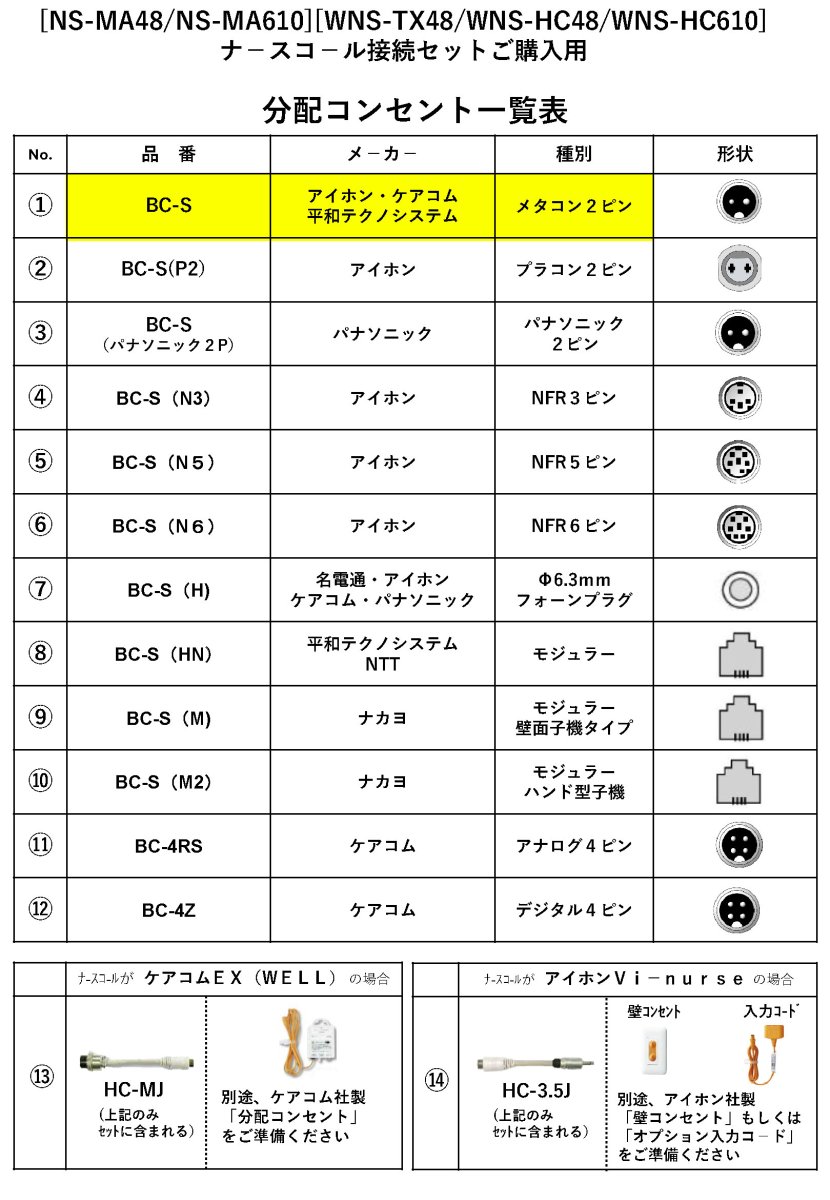

6. 既設システムを活かす分配コンセント「BC-S」

同梱の分配コンセントを使用することで、壁面のナースコール端子を塞ぐことなくセンサーを接続できます。既存の「握り押しボタン（子機）」をそのまま併用できるため、利便性を損なうことなくセンサー機能を追加できます。

7. 運用をサポートする親切設計

送信機（HC-116）には「入切スイッチ」を搭載。介助時など報知が不要な際に手元で簡単にON/OFFが可能です。また、ピンプラグには金メッキを採用し、長期間の使用でも腐食による接触不良を防ぎます。

選定時に評価したい強み

  • 断線リスクゼロ： 無線式のためコードトラブルによる故障・修理コストを削減できます。
  • 高い互換性： 主要メーカー（ケアコム・アイホン等）のメタコン2ピン仕様に幅広く対応。
  • 優れた衛生管理： マットは日常生活防水で、消毒液による拭き取り清掃が可能です。
  • 容易な管理： 電波到達距離が長く、建物の構造に左右されにくい安定した運用が可能。

施工・設置ガイド

本製品は以下の手順で簡単に設置できます。

  1. マットセンサーをベッド脇の足元、または部屋の出口など検知したい場所に敷きます。
  2. マットのプラグを送信機（HC-116）に接続し、送信機をベッドサイド等に固定します。
  3. 受信機（HCR-200F）をベッド柵等に掛け、分配コンセント（BC-S）経由でナースコール壁コンセントへ接続します。
  4. 既存のナースコール子機を分配コンセントの空きポートに差し込みます。

製品仕様

セット内容構成

構成品 型番 備考
マットセンサー MA-48 400×800mm, グレー, ピンプラグ付
ジャック付送信機 HC-116 入切スイッチ付, フック・マグネット付
フック付受信機 HCR-200F ナースコール接続専用, 40台登録可
分配コンセント BC-S メタコン2ピン仕様, 入力2系統

詳細スペック

項目 仕様内容
マットセンサーサイズ 幅800mm × 奥行400mm × 厚さ5mm
マットコード長 3m（ピンプラグ接続）
電波到達距離 見通し約100m
周波数 小電力セキュリティ用無線（4周波切替対応）
ナースコールプラグ メタコン2ピンプラグ（リード線1.5m）
分配コンセント入力 センサー用RCAジャック×2、ナースコール子機用レセプタクル×1
使用温度範囲 -10℃ 〜 +50℃（結露なきこと）
防水性能 日常生活防水（マット部のみ、プラグ除く）

FAQ

Q：アイホン製以外のナースコールでも使えますか？ A：本製品は「メタコン2ピン」仕様のプラグを採用しているシステムであれば、アイホン、ケアコム、平和テクノシステムなどで共通してご使用いただけます。
Q：無線による電波干渉が心配です。 A：本製品は4周波切替機能を搭載しており、他機器との干渉を避ける設定が可能です。大規模な施設でも安定して運用いただけます。
Q：マットの上で車椅子を使用しても大丈夫ですか？ A：日常生活防水および高耐久設計ですが、鋭利な物での突き刺しや、過度な荷重がかかる車椅子の常用は断線や故障の原因となるため、避けて設置いただくことを推奨します。
Q：電池交換の時期はわかりますか？ A：送信機の電池消耗時には、受信機側で報知される仕組みになっており、電池切れによる未検知を防ぐことができます。
Q：最大何台までセンサーを増やせますか？ A：1台の受信機に対して、最大40台までの送信機を登録可能です。
Q：既存のナースコール押しボタンは使えなくなりますか？ A：いいえ、同梱の分配コンセント「BC-S」を使用することで、センサーと既存の押しボタン（子機）を同時に接続し、併用することが可能です。
Q：マットは洗えますか？ A：マット部分は日常生活防水仕様ですので、アルコール等による拭き取り清掃や水洗いが可能です。ただし、ピンプラグ部分は防水ではありませんので、濡らさないよう注意してください。
Q：電波が届かない場所がある場合は？ A：見通し100mですが、コンクリート壁や金属板が多い環境では距離が短くなる場合があります。その場合は別売の中継機を設置することで距離を延ばすことができます。
Q：介助などで反応させたくない時はどうすればいいですか？ A：送信機（HC-116）についている「入切スイッチ」を「切」にすることで、一時的に報知を止めることができます。
Q：設置に工事は必要ですか？ A：工事は不要です。各機器をプラグ接続し、受信機をベッド柵にフックで掛けるだけで設置が完了します。
