商品詳細

竹中エンジニアリング (TAKEX) ナースコール接続用受信機 メタコン2ピン 離床センサー無線化

WNS-200F-01 フック付受信機 ナースコール接続セット

既存のナースコールシステムを無線化し、ベッド周りの配線トラブルを解消する「フック付受信機」と「分配コンセント」のパッケージセットです。マットセンサー等の断線故障をゼロに近づけ、安全な見守り環境を構築します。

  • 型番： WNS-200F-01
  • 対応システム： アイホン・ケアコム・平和テクノシステム（メタコン2ピン仕様）

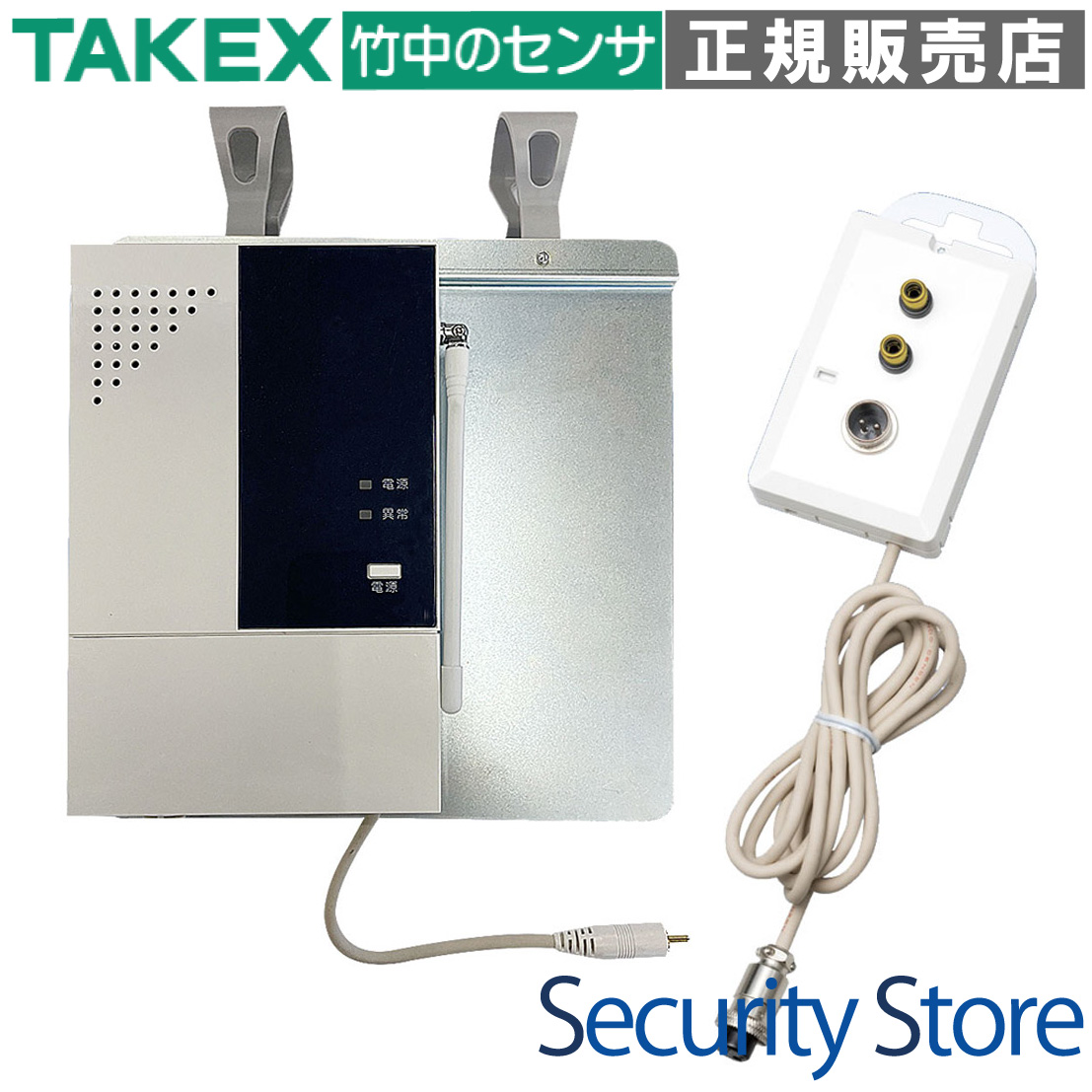

  • 構成： フック付受信機（HCR-200F）＋ 分配コンセント（BC-S）
  • 最大登録数： ワイヤレス送信機 最大40台
  • 通信距離： 見通し約100m（小電力無線）
  • 設置方法： ベッド柵・ヘッドボードへのフック掛け / 磁石固定

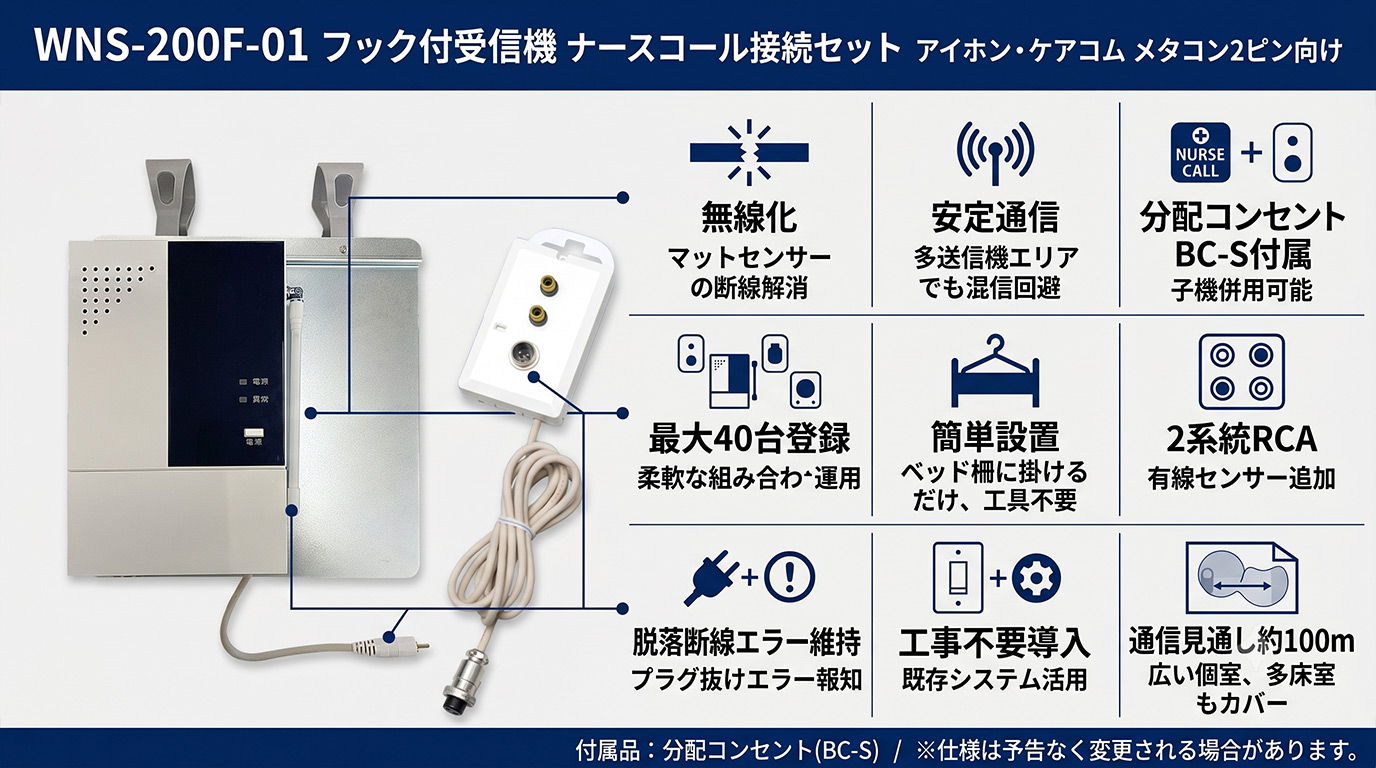

WNS-200F-01 フック付受信機 ナースコール接続セット

資料ダウンロード

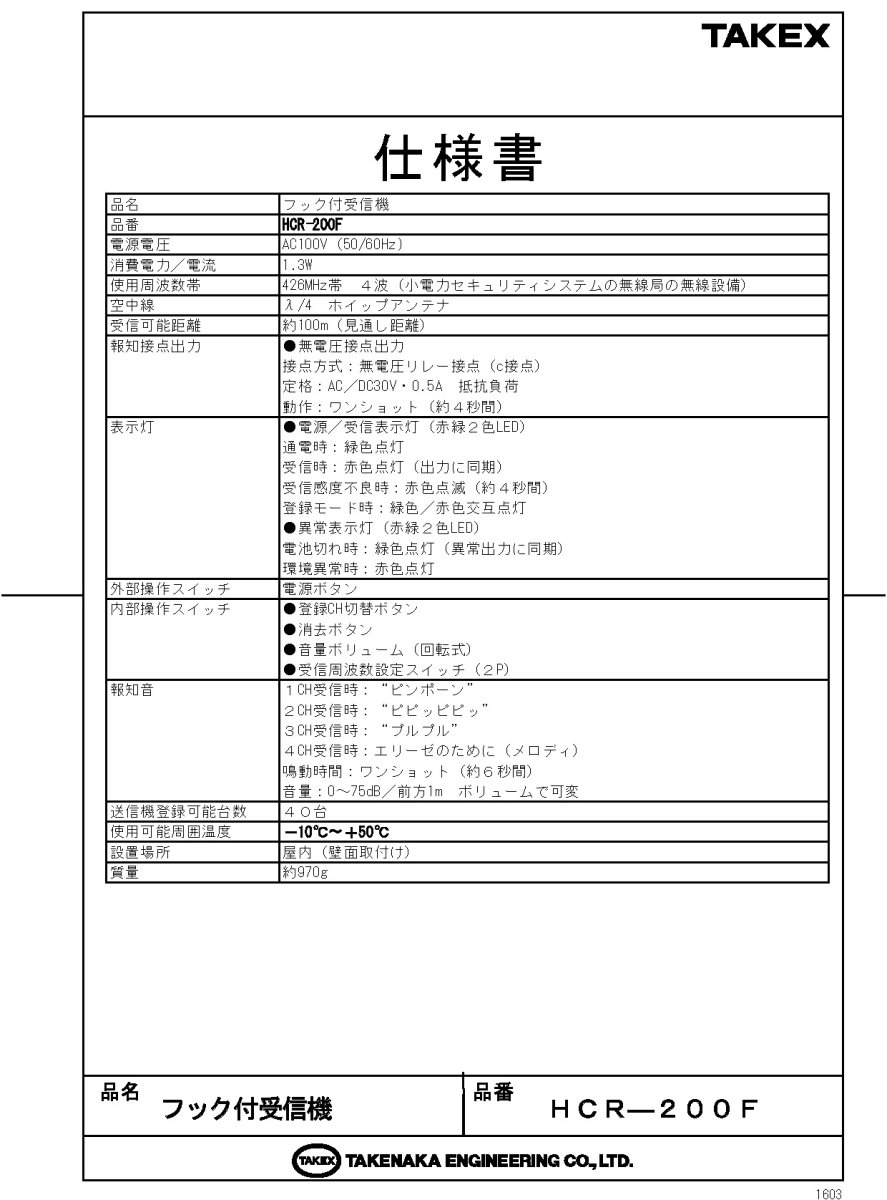

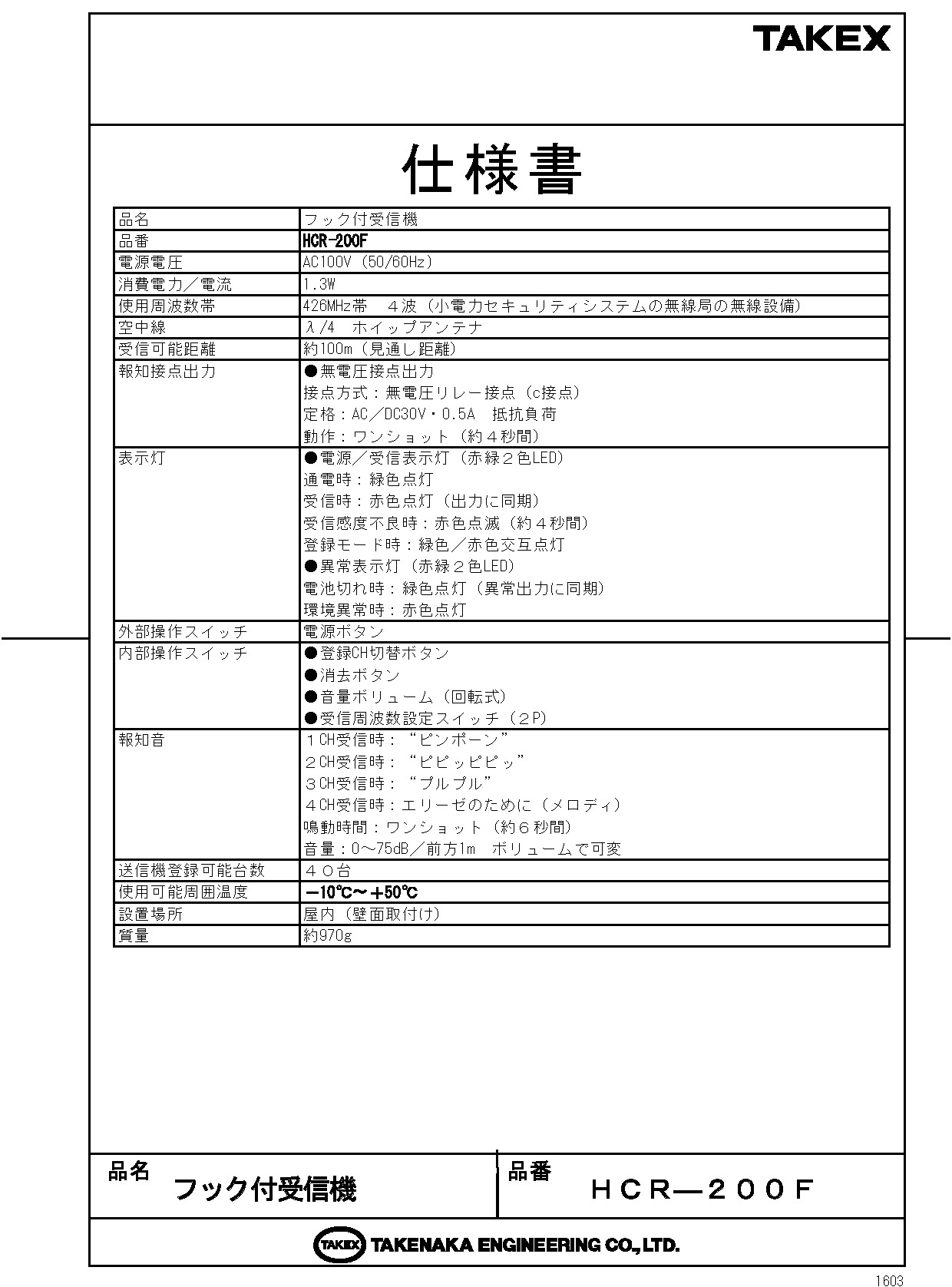

仕様書（PDF）

この製品が向いている用途

  • 介護施設や病院での離床検知無線化
  • マットセンサーの配線による転倒防止
  • 既存のナースコール子機を活かした増設
  • 多床室での混信を避けたい環境

導入前に確認したいポイント

  • 壁のコンセントが「メタコン2ピン」であること
  • アイホン、ケアコム、平和テクノシステム製か
  • 既存の子機（握り押しボタン）が手元にあるか
  • 送信機側の周波数設定（4周波対応か）

特長

ナースコールシステムの完全無線運用を実現

TAKEXの様々なワイヤレス送信機（マットセンサー、ベッドセンサー、人感センサー等）からの信号を受信し、ナースコールへ報知します。センサーから受信機までが無線になるため、有線式で課題となっていたマットセンサー等のケーブル断線トラブルを根本から解消します。

4周波切替対応で多床室でも安定動作

4つの周波数を切り替えて使用できる「4周波切替対応型」を採用。同一エリア内で多数の送信機を設置した場合でも、電波の混信を効果的に軽減し、信頼性の高い検知を維持します。

既存のナースコール子機をそのまま併用可能

付属の分配コンセント（BC-S）により、壁のナースコール受口を分岐。もともと使用していた「握り押しボタン（子機）」をそのまま接続しつつ、ワイヤレス受信機の信号を並行して入力できるため、現場の利便性を損ないません。

最大40台の送信機を1台の受信機で集約

送信機の登録台数は最大40台と大容量です。1人の入居者に対して複数のセンサー（離床、扉開閉、緊急呼出ボタン等）を組み合わせて運用する場合でも、この1セットで柔軟に対応可能です。

ベッド柵やヘッドボードに掛けるだけの簡単施工

受信機本体には頑丈なフックが装備されており、ベッドの柵やヘッドボードに引っ掛けるだけで設置が完了します。大がかりな取付工事が不要なため、部屋の移動やメンテナンスも容易に行えます。

最大2台の有線センサーも追加接続できる拡張性

セットに含まれる分配コンセントには、RCAジャック（ピンプラグ入力）を2系統装備しています。ワイヤレスだけでなく、従来の有線式マットセンサー等も最大2台まで同時に接続し、ナースコールへ統合することが可能です。

選定時に評価したい強み

  • 断線リスクゼロ： マットから受信機までが無線のため、車椅子による踏みつけ断線がありません。
  • 現場に優しい設置性： 工具不要。磁石とフックで金属製ベッドフレームにピタッと固定できます。
  • 長距離通信： 見通し100mの通信性能により、広い個室や多床室でも安定して受信します。
  • システム維持： 脱落断線信号に対応した設計により、プラグを抜いた際のエラー報知も維持されます。

施工・設置ガイド

以下の手順で、専門知識がなくてもスムーズに設置いただけます。

確認項目 この製品での考え方
壁側コンセントの確認 「メタコン2ピン」仕様であることを確認してください。
子機の接続 脱落報知を防ぐため、必ず既存の握り押しボタンを分配コンセントに接続してください。
本体の固定 背面の磁石またはフックを使用し、ナースコール呼出に影響のない場所に固定します。
リード線の取り回し 付属の1.5mリード線に無理な張力がかからないよう、ゆとりを持って配線してください。

製品仕様

セット構成品仕様（分配コンセント BC-S）

項目 内容
品名 分配コンセント
品番 BC-S
入力系統 センサー用 RCAジャック × 2
ナースコール子機用 メタコン2ピンレセプタクル × 1
出力系統 メタコン2ピンプラグ × 1（リード線長さ：1.5m）
使用可能周囲温度 -10℃ 〜 +50℃
設置場所 屋内専用
外観・材質 樹脂製・白色
外形寸法 W64 × H123 × D25.5mm（突起部除く）
質量 約140g
取付方法 背面取付用磁石 または 取付用フック

セット構成品仕様（フック付受信機 HCR-200F）

項目 内容
電波到達距離 見通し約100m
登録台数 最大40台
周波数 4周波切替対応（小電力無線）
主な特長 パネル一体型フック、ナースコール接続専用

FAQ

Q：どのメーカーのナースコールでも使えますか？ A：アイホン、ケアコム、平和テクノシステムの「メタコン2ピン」仕様に適合します。プラグ形状が異なるものには接続できませんのでご注意ください。
Q：既存の呼び出しボタンは使えなくなりますか？ A：いいえ、お使いいただけます。分配コンセントに既存の子機（握り押しボタン）を差し込むことで、ワイヤレスセンサーと併用が可能です。
Q：センサーは何台まで登録できますか？ A：ワイヤレス送信機を最大40台まで登録することが可能です。
Q：電波が届く距離はどのくらいですか？ A：障害物のない見通し環境で約100mです。実際の建物内では、壁の材質や構造により距離が短くなる場合があります。
Q：隣の部屋と電波が混信しませんか？ A：4周波切替機能を搭載しているため、異なる周波数に設定することで隣室や多床室での混信リスクを大幅に軽減できます。
Q：設置に工事は必要ですか？ A：特別な工事は不要です。フックや磁石でベッドに固定し、壁のコンセントに差し込むだけで設置完了します。
Q：ワイヤレスセンサー以外の有線センサーも繋げますか？ A：はい、分配コンセント（BC-S）にRCA入力が2ポートあるため、最大2台までの有線センサーを接続可能です。
Q：ナースコールプラグを抜くと警報が出ますが、本製品でも同様ですか？ A：はい、脱落断線信号（プラグ抜け検知）に対応しています。既存の子機を分配コンセントに接続せずに使用するとエラーが出る場合があるため、必ず子機も接続してください。
Q：電池交換は必要ですか？ A：受信機および分配コンセントはナースコール側からの給電またはAC電源で動作するため、受信機本体の電池交換は不要ですが、登録するワイヤレス送信機側には電池交換が必要です。
Q：屋外で使用できますか？ A：いいえ、屋内専用モデルです。水濡れや過度の湿気がある場所での使用は避けてください。
