BC-S(HN) 分配コンセント平和テクノシステム/NTT (モジュラー仕様) TAKEX 竹中エンジニアリング [BC-S(HN)]

BC-S(HN) 分配コンセント平和テクノシステム/NTT (モジュラー仕様) TAKEX 竹中エンジニアリング [BC-S(HN)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 分配コンセント ナースコール中継 介護・病院向け

BC-S(HN) 分配コンセント平和テクノシステム/NTT (モジュラー仕様)

平和テクノシステム「Yuiコール」やNTTのモジュラー仕様ナースコールに、竹中エンジニアリング製のセンサーを簡単に外付け・併用可能にする専用分配器です。既設の呼出ボタンを活かしつつ、高度な徘徊・離床検知システムを後付けできます。

  • 型番： BC-S(HN)
  • 製品名： 分配コンセント平和テクノシステム/NTT (モジュラー仕様)
  • 方式 / カテゴリ： 4極モジュラー分配方式
  • 主な用途： マットセンサー・ベッドセンサーのナースコール接続
  • 設置場所 / 対応環境： 屋内（ナースコール子機周辺）
  • 電源 / 通信 / 仕様上の核： 4極モジュラー入出力、ピンジャック入力
BC-S(HN) 分配コンセントの製品画像

資料ダウンロード

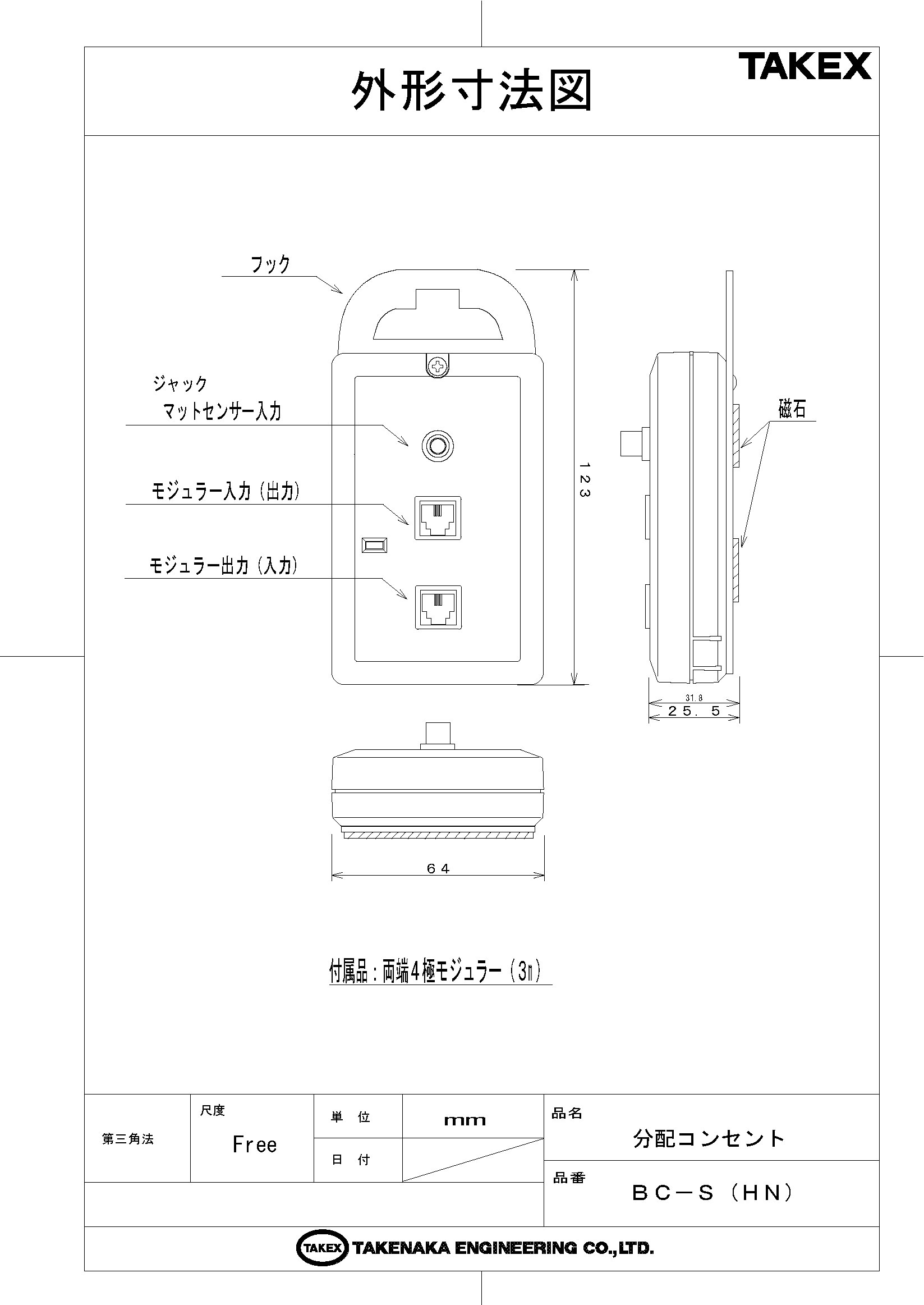

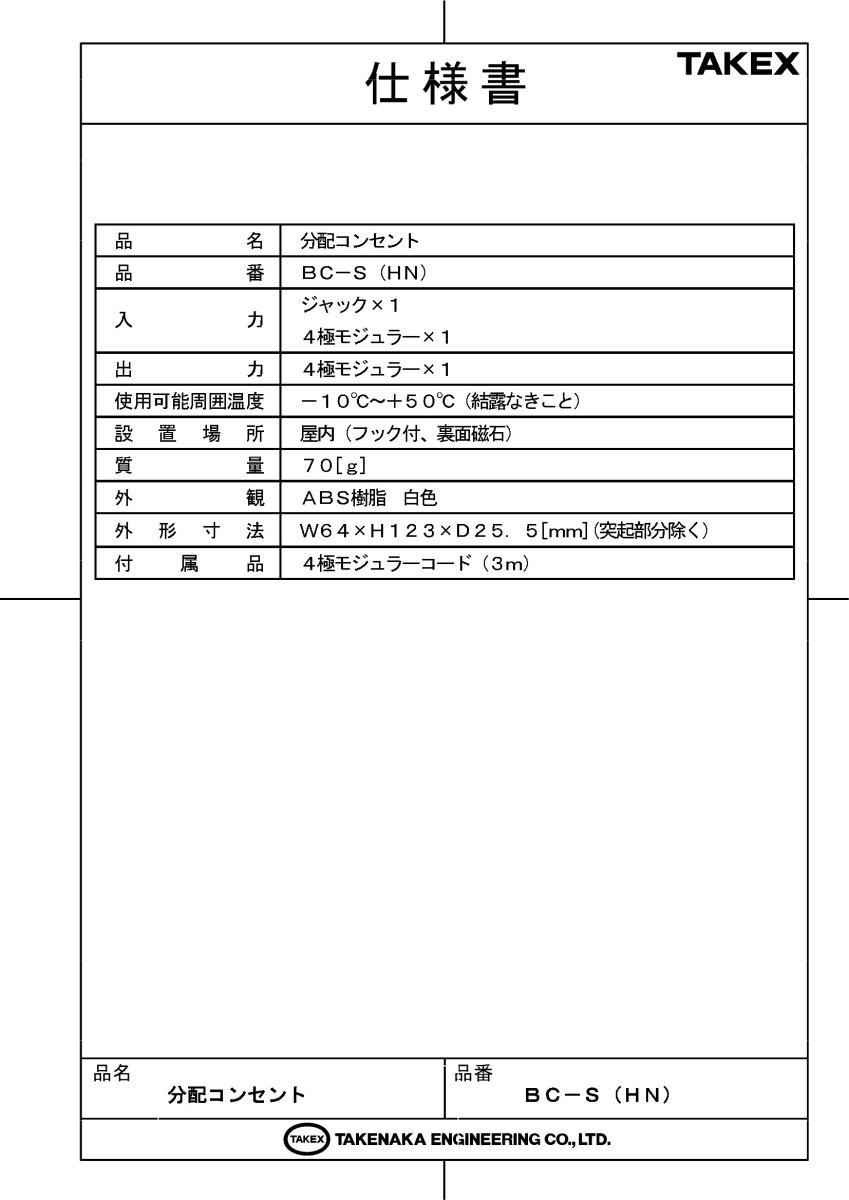

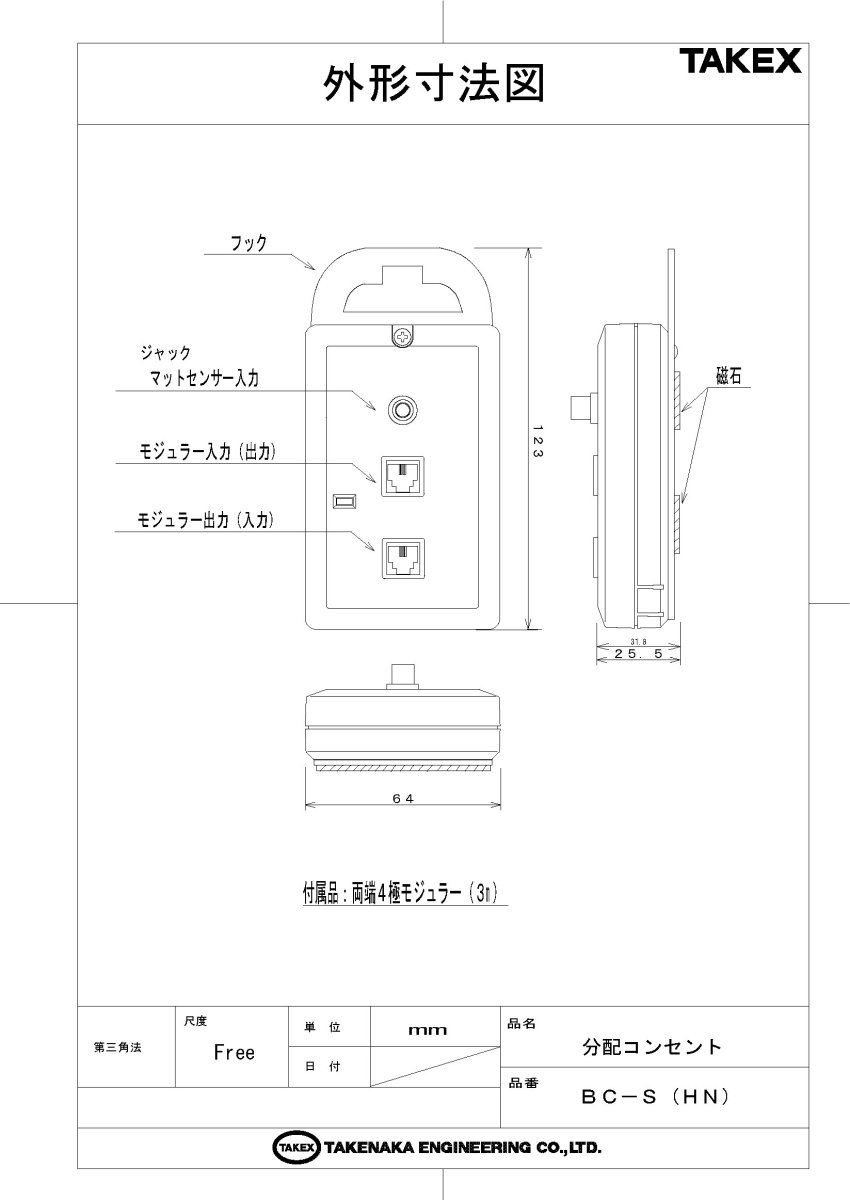

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 平和テクノシステム（Yuiコール）導入施設でのセンサー増設
  • NTT製ナースコールを利用している病院・介護施設
  • マットセンサー、ベッドセンサーの導入検討時
  • 既設の呼出握りボタンをそのまま継続利用したい場合

導入前に確認したいポイント

  • ナースコールのコネクタ形状（4極モジュラーか確認）
  • 呼出握りボタンの仕様（モジュラータイプか確認）
  • 接続予定のセンサープラグが「ピンプラグ」であること
  • 本機はヘルスケア機器であり生命維持装置ではないこと

特長

既設設備を活かしたスムーズなセンサー統合

ナースコール子機に本機を中継させることで、既設の「呼出握り押しボタン」と、新たに追加する「マットセンサー」や「ベッドセンサー」を併用することが可能です。設備を置き換えることなく、最小限のコストで検知機能を追加できます。

現場を選ばない多彩な取付機構（磁石・フック）

本体裏面には、スチール製のベッドフレームやデスクに即座に固定できる「強力磁石」と、ベッド柵などに引っ掛けられる「フック」の両方を標準装備しています。設置場所の環境に合わせて最適な固定方法を選択できます。

施工を簡略化する4極モジュラー仕様

ナースコールや握り押しボタンとの接続は、抜き差しが容易な「4極モジュラーポート」を採用しています。専門的な工具を必要とせず、誰でも確実・迅速に接続作業を行うことが可能です。

取り回しに余裕を生む3m付属ケーブル

埋込型インターホン（ナースコール子機）へ接続するための「3mモジュラー線」が標準で付属しています。子機から少し離れたベッドサイドへの設置や、配線の隠蔽・整理にも十分な長さを持たせています。

システム異常を防止する脱落警報への配慮

ナースコールシステムが備える「脱落断線信号」に対応した設計です。既設の呼出握りボタンを本機経由で接続することで、システム側で断線異常と誤認されるのを防ぎ、安定した運用を実現します。

現場環境に調和するABS樹脂製デザイン

外装には清潔感のある白色のABS樹脂を採用。わずか70gと軽量ながらも、介護・医療現場でのハードな使用に耐える堅牢性を備えています。シンプルな外観は、どのような居室のデザインにも自然に馴染みます。

選定時に評価したい強み

  • 高い互換性： 平和テクノシステム（Yuiコール）およびNTT製ナースコールに最適化。
  • 運用継続性： センサーを追加しても、患者様が使い慣れた握り押しボタンを継続利用可能。
  • 容易なメンテナンス： モジュラー方式のため、万一のケーブル断線時も交換が容易。
  • 設置の柔軟性： 磁石とフックにより、壁面工事不要で即座に設置完了。

施工・設置ガイド

以下の手順で正しく接続を行ってください。特に呼出握りボタンの接続忘れは、ナースコールシステム側の断線報知を招くため注意が必要です。

工程 作業内容と注意点
1. センサー接続 本体側面のピンジャックに、マットセンサー等のピンプラグを確実に差し込みます。
2. 握りボタン接続 既設の呼出握りボタンを、本機のモジュラーポート（どちらでも可）に差し込みます。
3. 子機への接続 付属の3mモジュラー線を使い、本機と壁面のナースコールコンセントを接続します。
4. 設置固定 裏面の磁石またはフックを使用し、邪魔にならない位置に固定します。

製品仕様

項目 内容
品名 分配コンセント
品番 / 型番 BC-S(HN)
対応ナースコール 平和テクノシステム製 / NTT製（モジュラー仕様）
センサー入力 ピンジャック × 1（無電圧メイク接点、0.5秒以上）
ナースコール入出力 4極モジュラーポート × 2
（入力ポートと出力ポートの区別はありません）
設置場所 屋内（裏面磁石・フック付き）
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
外観材質・色 ABS樹脂・白色
質量（重量） 70g
外形寸法 幅(W) 64mm × 高さ(H) 123mm × 奥行(D) 25.5mm（突起部分除く）
付属品 4極モジュラーコード（3m・4芯）

FAQ

Q：対応しているナースコールのメーカーを教えてください。 A：平和テクノシステム様（Yuiコールなど）およびNTT様のモジュラー仕様ナースコールに対応しています。
Q：竹中エンジニアリング製以外のセンサーも接続できますか？ A：ピンジャック仕様で無電圧メイク接点（0.5秒以上）を出力するセンサーであれば物理的には接続可能ですが、動作保証は当社製センサーとの組み合わせに限られます。
Q：呼出握り押しボタンを接続せずに、センサーだけを接続しても使えますか？ A：いいえ、必ず握り押しボタンも接続してください。接続しない場合、ナースコールシステム側が「脱落断線」と判断し、警報が鳴り続ける場合があります。
Q：ACアダプタなどの電源は必要ですか？ A：本機はパッシブな分配器ですので、外部電源は不要です。
Q：2つあるモジュラーポートに「入力」「出力」の指定はありますか？ A：いいえ、2つのポートに区別はありません。どちらに握りボタンを繋ぎ、どちらに子機側ケーブルを繋いでも正常に動作します。
Q：付属の3mケーブルでは足りない場合、市販のモジュラーケーブルで延長できますか？ A：4極4芯の標準的なモジュラーケーブルであれば使用可能ですが、極端な延長はノイズ等の影響を受ける可能性があるため推奨されません。
Q：防水仕様ですか？ A：いいえ、屋内専用の非防水仕様です。浴室などの水がかかる場所や、結露する環境では使用しないでください。
Q：磁石で電子機器に影響を与えませんか？ A：一般的な取付用の磁石ですが、磁気カードや精密な医療機器のすぐそばには設置しないようご注意ください。
Q：生命維持装置と連動させることは可能ですか？ A：本製品はヘルスケア機器であり、生命維持に関わる医療用機器や災害防止用機器としての使用はできません。
Q：設置に工事担任者などの資格は必要ですか？ A：モジュラーコンセントへの差し込みのみで設置できるため、特別な施工資格は不要ですが、施設側の管理ルールに従って設置してください。
