竹中エンジニアリング（TAKEX） 離床センサー ナースコール連動 メタコン2ピン 徘徊防止

NS-MA610-01 マットセンサー ナースコールセット(有線式) アイホン・ケアコム・平和テクノシステム メタコン2ピン向け

高耐久マットセンサー「MA-610」と分配コンセント「BC-S」をパッケージ化した、導入後すぐに使えるナースコール連動セットです。既存の握り押しボタン（子機）を併用しながら、ベッドサイドの離床検知を確実に実現します。

  • 型番： NS-MA610-01
  • 対応システム： アイホン・ケアコム・平和テクノシステム（メタコン2ピン仕様）
  • センサー方式： 面状接点による荷重検知方式（40N以上で発報）
  • 構成品： マットセンサー(MA-610) ＋ 分配コンセント(BC-S)
  • 設置場所： 屋内（ベッドサイド、部屋の出口、通路など）

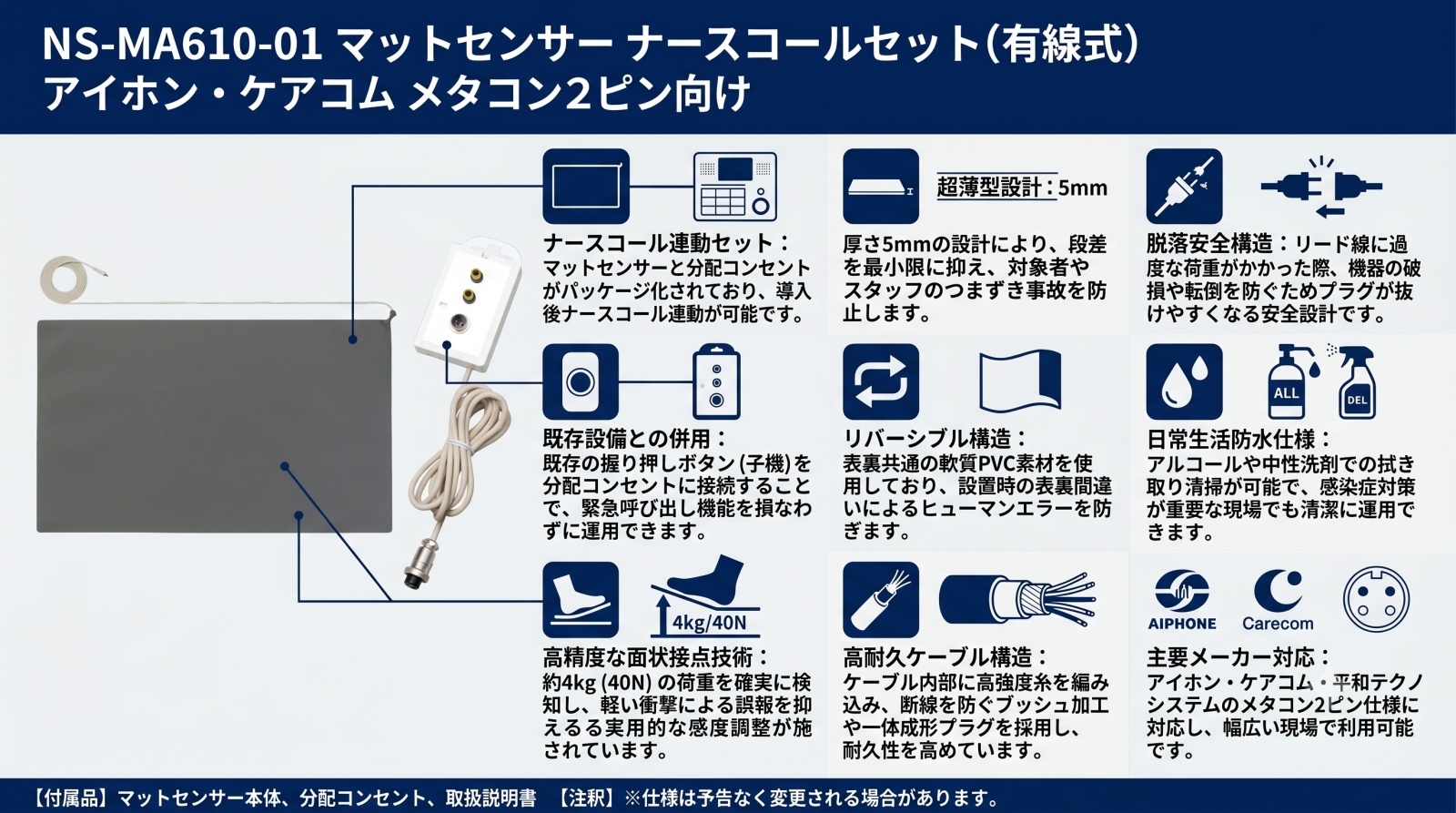

マットセンサー ナースコールセット NS-MA610-01

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での離床・徘徊検知
  • 転倒リスクの高い対象者の早期発見
  • 既存ナースコールへのセンサー増設
  • 夜間の徘徊や無断外出の防止管理

導入前に確認したいポイント

  • 壁面コンセントが「メタコン2ピン」であるか
  • アイホン、ケアコム、平和テクノ製システムか
  • 設置場所に完全な平面を確保できるか
  • 既設のハンド子機（握りボタン）が手元にあるか

特長

すぐに使える分配コンセント同梱セット

高耐久なマットセンサー「MA-610」と、ナースコール接続用の「BC-S 分配コンセント」がセットになっています。既設の握り押しボタンを分配コンセントに接続することで、緊急呼び出し機能を損なうことなく、マットセンサーによる自動報知システムを追加できます。

確実な検知を実現する面状接点テクノロジー

内部に配置された面状の電極により、約4kg（40N）の荷重を確実に検知する物理スイッチ構造を採用しています。人間の踏み込みには即座に反応しつつ、枕やリネンの落下といった軽い衝撃による誤報を抑制する、現場に即した感度調整が施されています。

つまずきを防止する5mmの超薄型設計

マットの厚みはわずか5mm。段差を極限まで抑えることで、対象者やスタッフのつまずき事故を未然に防ぎます。また、表裏共通の軟質PVC素材を採用したリバーシブル設計により、設置時の表裏間違いというヒューマンエラーを構造的に排除しています。

徹底した断線防止・高耐久ケーブル

故障の最大原因である「断線」を防ぐため、3mのリード線内部に高強度糸を編み込んでいます。さらに、マットとの接合部には折り曲げ応力を逃がすブッシュ加工を施し、ピンプラグは断線に強い一体成形型を採用。医療現場の過酷な使用環境に耐えうる設計です。

安全を考慮した「抜けやすい」プラグ設計

万が一、スタッフや車椅子がリード線に足を引っ掛けてしまった際、過度な荷重がかかる前にプラグがジャックから抜ける「脱落安全構造」を採用しています。これにより、機器の破損やケーブルによる転倒事故を未然に防ぐフェイルセーフを実現しています。

衛生管理を支える日常生活防水構造

センサー本体は日常生活防水仕様となっており、アルコールや中性洗剤による拭き取り清掃が可能です。感染症対策が重要視される医療・介護現場において、常に清潔な状態を維持しながら長期にわたって運用いただけます。

選定時に評価したい強み

  • 高信頼性： 故障の少ない純粋な物理スイッチ構造で、電源不要で動作。
  • 施工性： 設定不要。プラグを差し込むだけで即座に運用を開始。
  • 安全性： 5mmの薄さと、引っ掛かり時に抜ける安全プラグを採用。
  • 汎用性： 主要3メーカーのメタコン2ピン仕様に幅広く対応。

施工・設置ガイド

マットセンサーは「平面状態」での使用が原則です。以下の施工・運用ルールを遵守してください。

確認項目 この製品での考え方
設置位置 ベッドサイドの足着地点、またはドアの直前など、動線を確実にカバーする位置。
禁止事項 折り曲げ・丸め厳禁。 内部接点が破壊され、常時発報の原因となります。
点荷重の回避 車椅子やベッドの車輪で踏まないでください。局所的な強圧は破損を招きます。
配線の注意 分配コンセントには、必ず「握り押しボタン（子機）」を併せて接続してください。

製品仕様

マットセンサー（MA-610）部
外形寸法H600 × W1,000 × D5 mm
有効検知部H545 × W955 mm
質量約3.2kg
材質軟質PVC（グレー）
出力方式無電圧a接点（受圧連動）
荷重感度40N / 40φ押圧（約4kg）
ケーブル3m（ピンプラグ付、高強度糸組み込み）
防水性日常生活防水型（プラグ部除く）
分配コンセント（BC-S）部

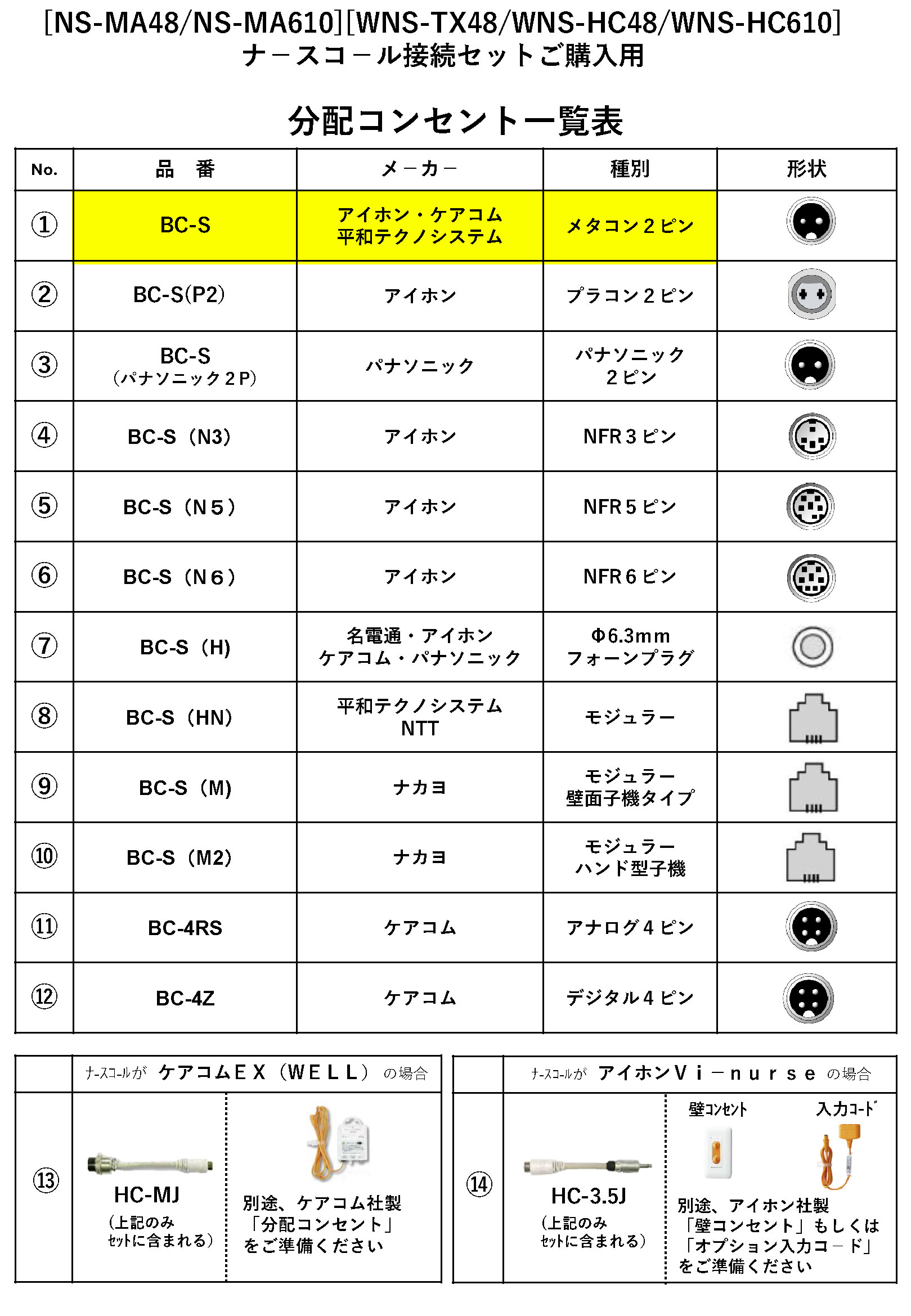

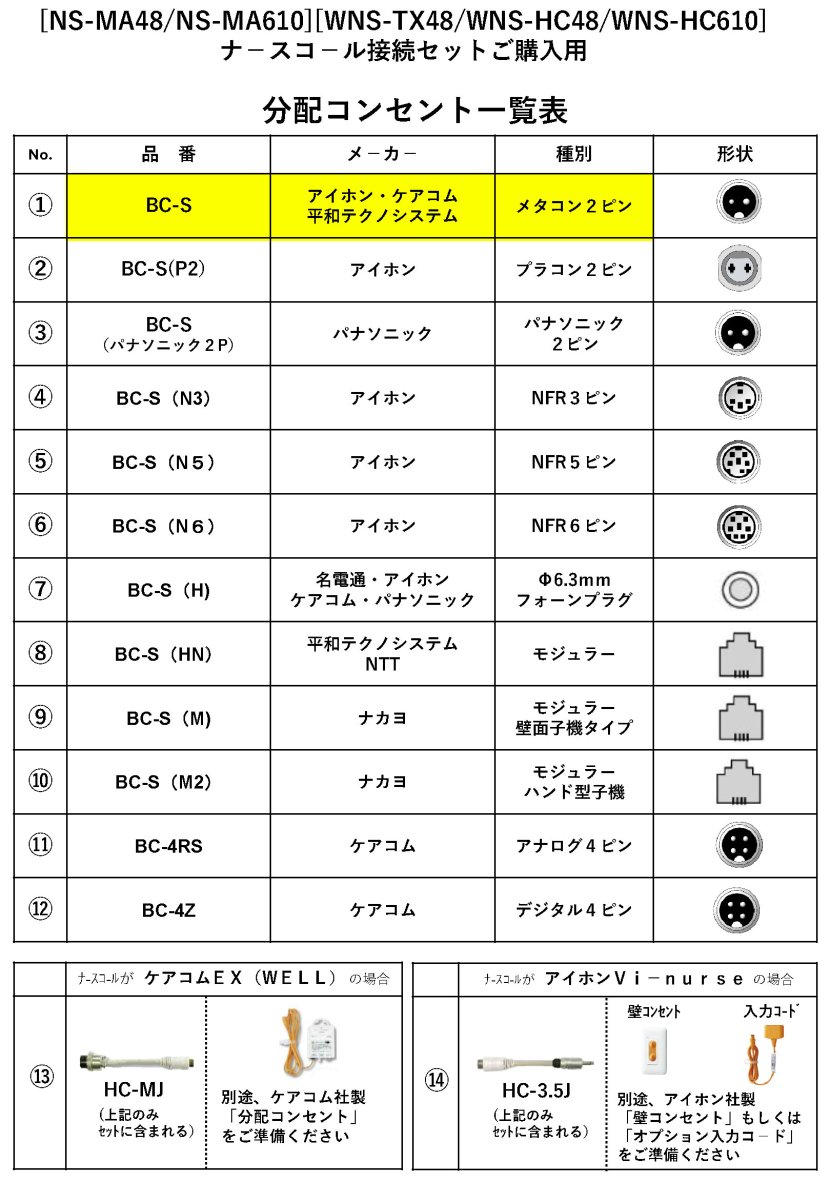

入力系統センサー用ピンプラグ入力 × 2 / メタコン2ピン子機入力 × 1
出力系統メタコン2ピンプラグ × 1（リード線1.5m）
外形寸法W64 × H123 × D25.5 mm
取付方法背面磁石、または取付用フック

FAQ

Q：対応しているナースコールメーカーを教えてください。 A：アイホン、ケアコム、平和テクノシステムの3社で、接続端子が「メタコン2ピン」仕様のものに対応しています。
Q：センサーの上にフロアマットを重ねても反応しますか？ A：はい、可能です。厚手のラグなどは感度が鈍る可能性がありますが、一般的な薄手の保護用マットであれば問題なく検知します。
Q：マットを丸めて保管しても大丈夫ですか？ A：いいえ、厳禁です。マットを折り曲げたり丸めたりすると、内部の面状接点が折れて永久的にショート（常時発報）する原因となります。
Q：ナースコール子機（握りボタン）を接続せずに使用できますか？ A：推奨されません。多くのナースコールシステムでは、子機が接続されていないと「脱落断線アラーム」が発生するため、必ず子機も接続してください。
Q：アルコール消毒は可能ですか？ A：はい。日常生活防水構造のため、アルコールや中性洗剤を含ませた布で清掃いただけます。ただし、プラグ部分は水分厳禁です。
Q：車椅子でマットの上を通っても大丈夫ですか？ A：極力避けてください。車椅子の車輪やかかとの尖った靴などの点荷重は、内部電極を破壊する恐れがあります。
Q：製品の寿命（交換目安）はどのくらいですか？ A：メーカーの推奨交換目安は納入後5年です。物理的な劣化（硬化やへたり）による事故を防ぐためのライフサイクル目安となります。
Q：人が乗っていないのに報知が止まらない場合は？ A：内部接点が折れ曲がって短絡しているか、プラグ内に水気が入っている可能性があります。マットに重い物が乗っていないか確認してください。
Q：ピンプラグがすぐに抜けてしまうのですが不良ですか？ A：いいえ、安全のための仕様です。足を引っ掛けた際に転倒や断線を防ぐため、あえてロック機構のない「抜けやすい」設計になっています。
Q：感度を調整することはできますか？ A：感度は工場出荷時に固定（約4kg）されており、現場で調整することはできません。
