WNS-HC610-01 マットセンサー ナースコールセット(無線式) アイホン・ケアコム・平和テクノシステム メタコン2ピン向け TAKEX 竹中エンジニアリング [WNS-HC610-01]

WNS-HC610-01 マットセンサー ナースコールセット(無線式) アイホン・ケアコム・平和テクノシステム メタコン2ピン向け TAKEX 竹中エンジニアリング [WNS-HC610-01]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床センサー ワイヤレス ナースコール連動 病院・介護施設向

WNS-HC610-01 マットセンサー ナースコールセット(無線式) アイホン・ケアコム・平和テクノシステム メタコン2ピン向け

有線ケーブルの断線リスクを解消し、転倒・転落の未然防止をサポートするワイヤレスマットセンサーセットです。

ベッドサイドの足元に敷くことで、利用者がベッドから降りた際にナースコールを自動で呼び出します。無線式（小電力セキュリティ電波）を採用しているため、マットからナースコール受口までの配線が不要になり、スタッフや利用者の足元への引っ掛かり事故を防ぎ、施工の手間も大幅に削減します。

  • 型番WNS-HC610-01
  • 主な用途離床検知、徘徊対策、転倒・転落防止の早期通知
  • 通信方式小電力セキュリティ電波（見通し約100m）
  • 接続端子メタコン2ピン（アイホン・ケアコム・平和テクノ製対応）

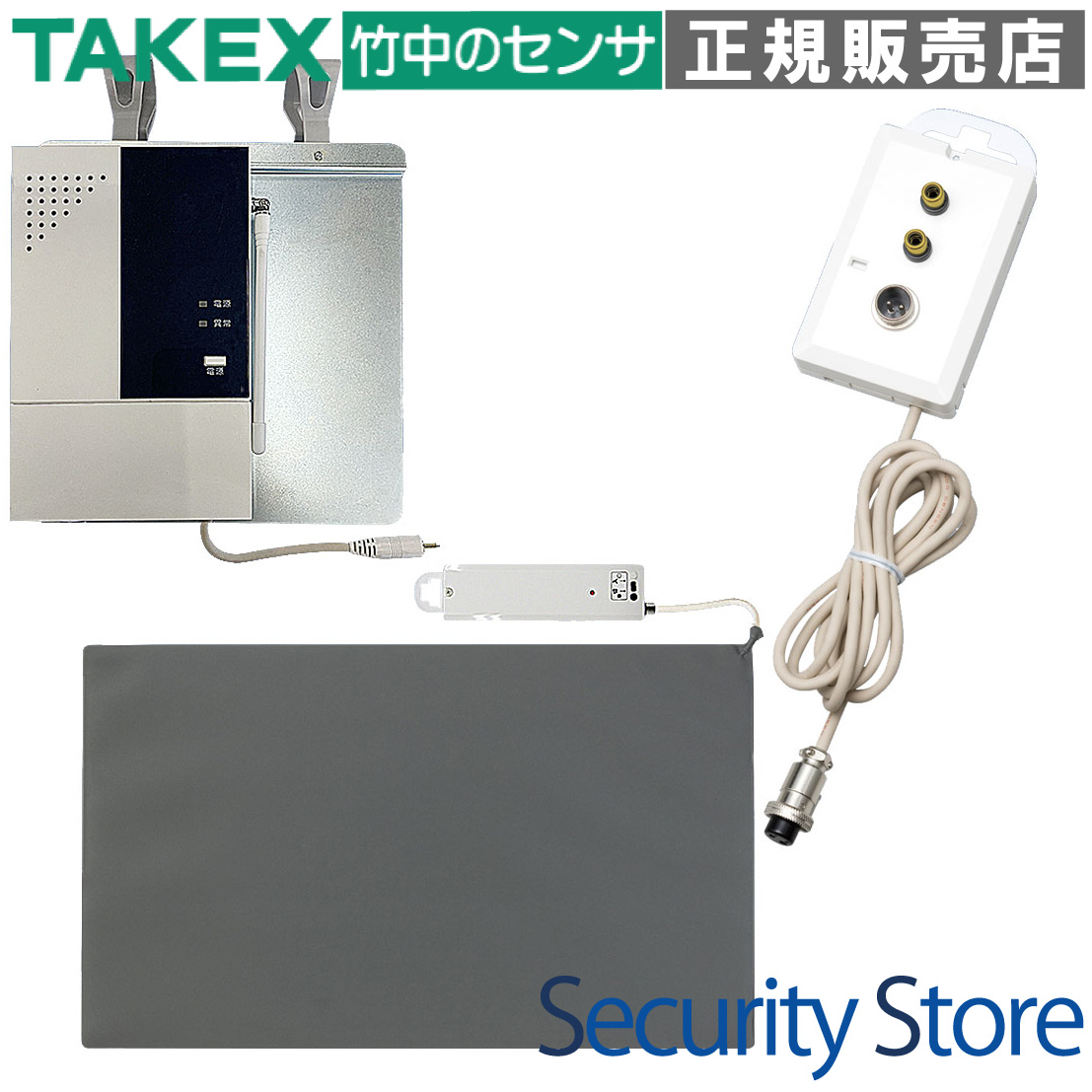

  • セット内容マットセンサー、ジャック付送信機、受信機、分配コンセント

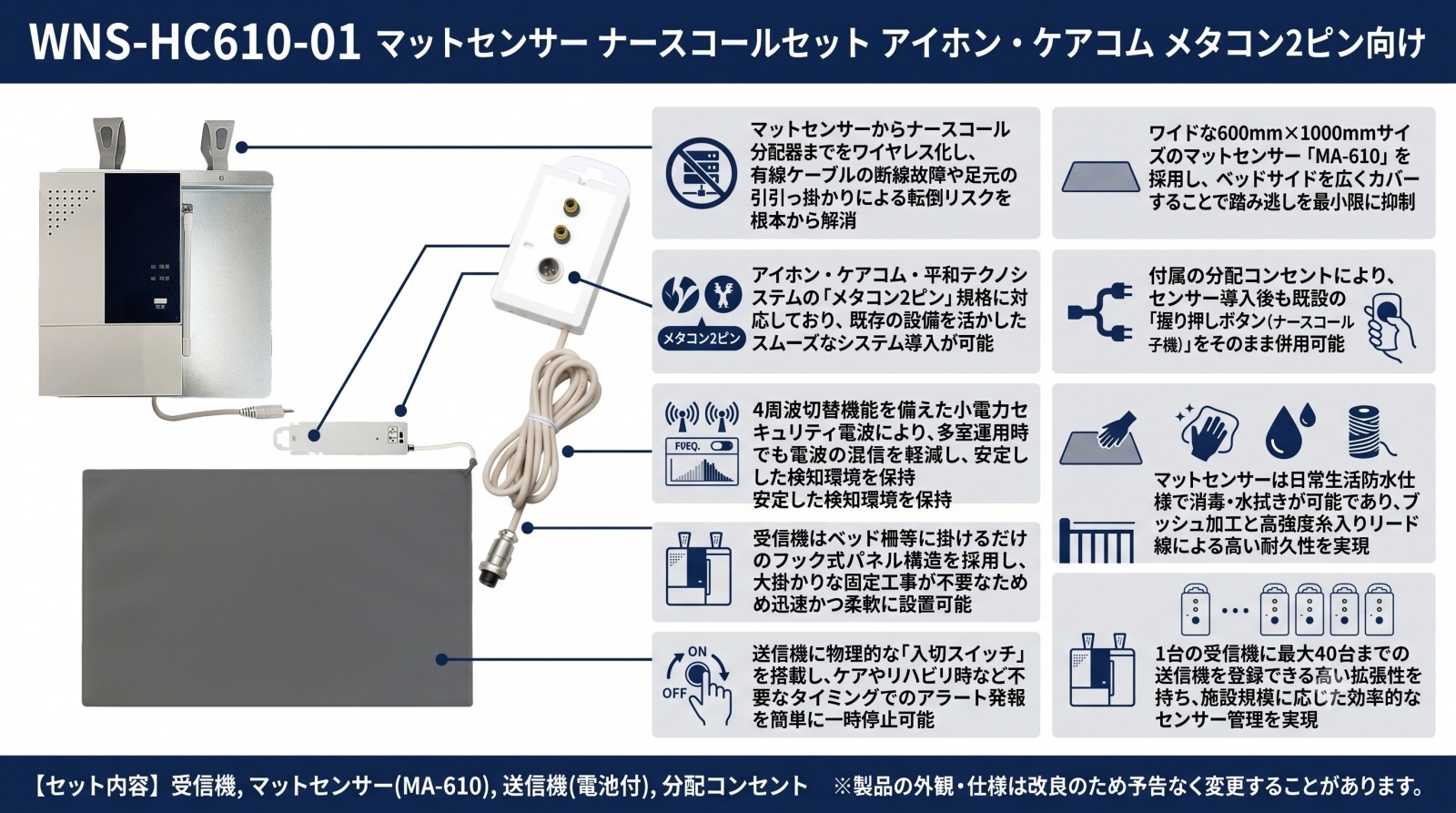

WNS-HC610-01 製品外観イメージ

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院や介護施設での離床・徘徊管理
  • 有線マットの断線や引っ掛かりに困っている現場
  • ベッド周りの配線をすっきり整理したい場合
  • 既存のナースコール設備を活かしたセンサー増設

導入前に確認したいポイント

  • 壁側の受口が「メタコン2ピン」であること
  • 受信機の設置場所にAC100V電源があるか
  • アイホン・ケアコム・平和テクノシステムの適合確認
  • 送信機用の電池（定期交換が必要）の管理

特長

センサーから分配器までを完全無線化

マットセンサーからナースコール分配器までをワイヤレス化。従来の有線式で発生しがちだった「リード線の断線による故障」を根本から解消します。床に這うケーブルが無くなるため、清掃の邪魔にならず、車椅子や歩行者の通行を妨げない安全な環境を実現します。

ワイドサイズの高精度マットセンサー

検知部となるマット「MA-610」は、600mm×1000mmのワイド設計。ベッドサイドを広くカバーし、踏み逃しを最小限に抑えます。カラーはどのような病室・居室にも馴染むグレーを採用しています。

4周波切替機能による安定した通信

小電力セキュリティ電波を採用しており、見通し距離は約100m。4周波切替対応型のため、同一エリアで多数の送信機を使用する場合でも、電波の混信を軽減し、高い信頼性を維持した運用が可能です。

過酷な現場に耐える「耐久・防水」設計

マットセンサーは日常生活防水仕様となっており、消毒や洗浄が可能です。また、コード引き出し部はブッシュ加工を施し、コード内部には高強度糸を2本組み込むことで、強い引っ張りに対しても高い耐久性を誇ります。

フック付受信機による「掛けるだけ」設置

受信機（HCR-200F）は背面にフックを備えており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。大掛かりな施工や固定工事が不要なため、状況に合わせた柔軟な運用が可能です。

既存のナースコール子機を殺さない分配設計

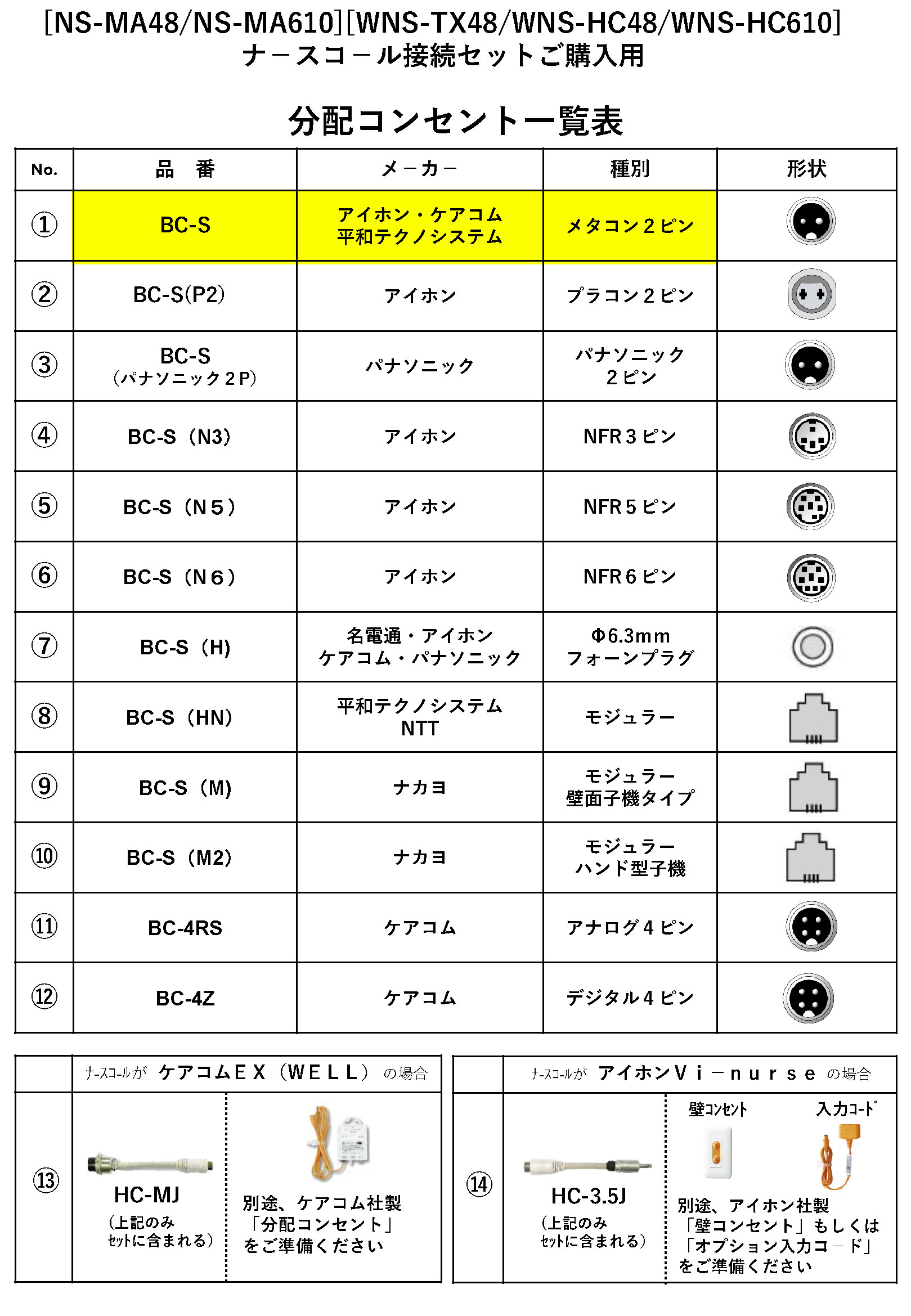

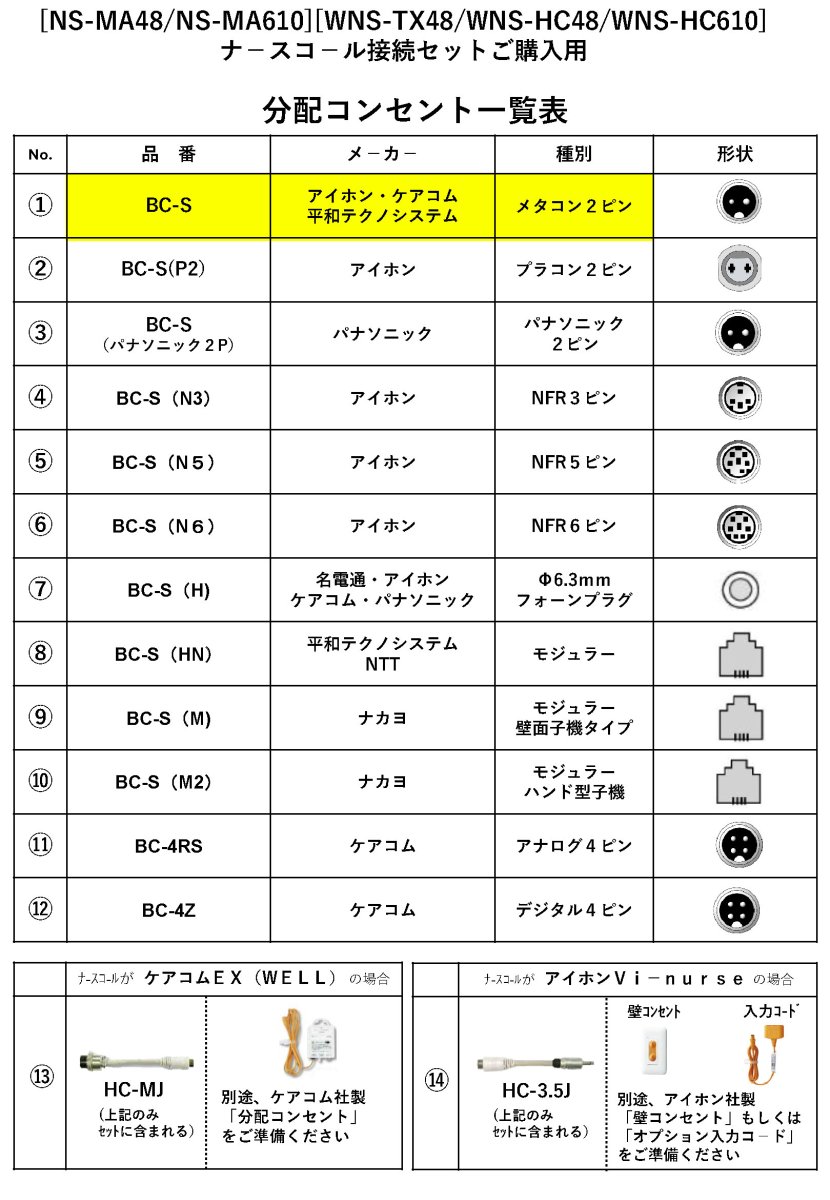

セットに含まれる分配コンセント（BC-S）により、既存の「握り押しボタン（ナースコール子機）」をそのまま併用できます。センサーだけでなく、緊急時の手動呼び出しも同時に確保できる、現場の安全を第一に考えた仕様です。

誤操作を防ぐ「入切スイッチ」付き送信機

送信機（HC-116）には便利な入切スイッチを搭載。リハビリやシーツ交換など、検知が不要なタイミングで一時的にオフにできるため、不要なナースコール呼び出し（空報）を防止できます。

選定時に評価したい強み

  • 断線トラブルゼロへ： 有線ケーブルを排除し、修理コストと転倒リスクを大幅低減。
  • 最大40台登録： 1台の受信機に最大40台までの送信機を登録可能。拡張性に優れます。
  • 施工不要： マグネットやフックを利用した露出設置型で、導入したその日から稼働可能。
  • 耐腐食性プラグ： ピンプラグには金メッキを採用し、長期間の使用でも安定した接触を維持。

施工・設置ガイド

本製品は「露出設置型」のため、専門的な工事は不要です。以下の手順で設置を行ってください。

工程 作業内容・ポイント
1. 受信機の設置 ベッド柵やヘッドボードに受信機のフックを掛け、ACアダプターをコンセントに接続します。
2. 分配コンセント接続 既存の子機プラグを抜き、BC-Sに差し込みます。その後、BC-Sのプラグを壁の受口に接続します。
3. 送信機の準備 マットのピンプラグを送信機に差し込み、電池を確認して「入」スイッチを入れます。
4. 動作テスト マットを実際に踏み、ナースコール親機まで正常に通知が届くか確認してください。

製品仕様

セット構成品：マットセンサー (MA-610)

サイズ幅600mm × 長さ1000mm × 厚さ6mm
材質表面/裏面：PVC
カラーグレー
コード長3m（ピンプラグ付き・金メッキ仕様）
防水性能日常生活防水（消毒・洗浄可）
特長高強度糸入りリード線、ブッシュ加工

セット構成品：フック付受信機 (HCR-200F)

電源電圧AC100V (50/60Hz) ACアダプター付属
電波到達距離約100m (見通し距離)
送信機登録台数最大40台
周波数4周波切替対応 (小電力セキュリティ電波)
設置方法フック掛け式

セット構成品：分配コンセント (BC-S)

入力系統センサー用 RCAジャック×2、ナースコール子機用 メタコン2ピン受口×1
出力系統メタコン2ピンプラグ×1 (リード線1.5m)
適合メーカーアイホン、ケアコム、平和テクノシステム (メタコン2ピン仕様)
外形寸法W64 × H123 × D25.5mm
質量約140g
取付方法背面磁石 または 取付用フック

FAQ

Q：どのナースコールでも使えますか？ A：壁側の受口および子機のプラグが「メタコン2ピン」形状であれば、アイホン、ケアコム、平和テクノシステム各社のシステムでご利用いただけます。
Q：無線はどのくらい届きますか？ A：見通し約100mです。ただし、鉄筋コンクリートの壁や遮蔽物が多い環境では距離が短くなる場合があります。
Q：マットは水洗いできますか？ A：日常生活防水仕様ですので、アルコール消毒や水拭きによる洗浄が可能です。ただし、完全に水に浸すことは避けてください。
Q：電池交換の時期はどのようにわかりますか？ A：送信機の電池消耗時には、受信機側の表示灯でお知らせします。
Q：既設のナースコールボタン（握り押しボタン）は使えなくなりますか？ A：いいえ、付属の分配コンセントを使用することで、既存のボタンも今まで通りお使いいただけます。
Q：近くの部屋で同じ製品を使っても混信しませんか？ A：4周波切替機能を搭載しているため、周波数をずらすことで隣接する部屋間での混信を最小限に抑えることができます。
Q：マットが薄いようですが耐久性は大丈夫ですか？ A：リード線に高強度糸を2本組み込んでおり、引っ張りに強い構造です。業務用として多くの施設で導入実績のある耐久設計です。
Q：1台の受信機で複数のベッドを監視できますか？ A：はい、最大40台までの送信機を登録可能です。
Q：設定は難しいですか？ A：送信機と受信機のペアリング（登録）はボタン操作のみで完了します。専門的な設定ソフト等は不要です。
Q：マット以外のセンサーを繋ぐことはできますか？ A：はい、ピンプラグ仕様のベッドセンサーやコーナーセンサー等、TAKEX製の同等仕様センサーであれば接続可能です。
