NS-MA48-11 マットセンサー ナースコールセット(有線式) ケアコム アナログ4ピン向け TAKEX 竹中エンジニアリング [NS-MA48-11]

NS-MA48-11 マットセンサー ナースコールセット(有線式) ケアコム アナログ4ピン向け TAKEX 竹中エンジニアリング [NS-MA48-11]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マットセンサー 離床検知 ケアコム4ピンR/S型対応 有線式

NS-MA48-11 マットセンサー ナースコールセット(有線式) ケアコム アナログ4ピン向け

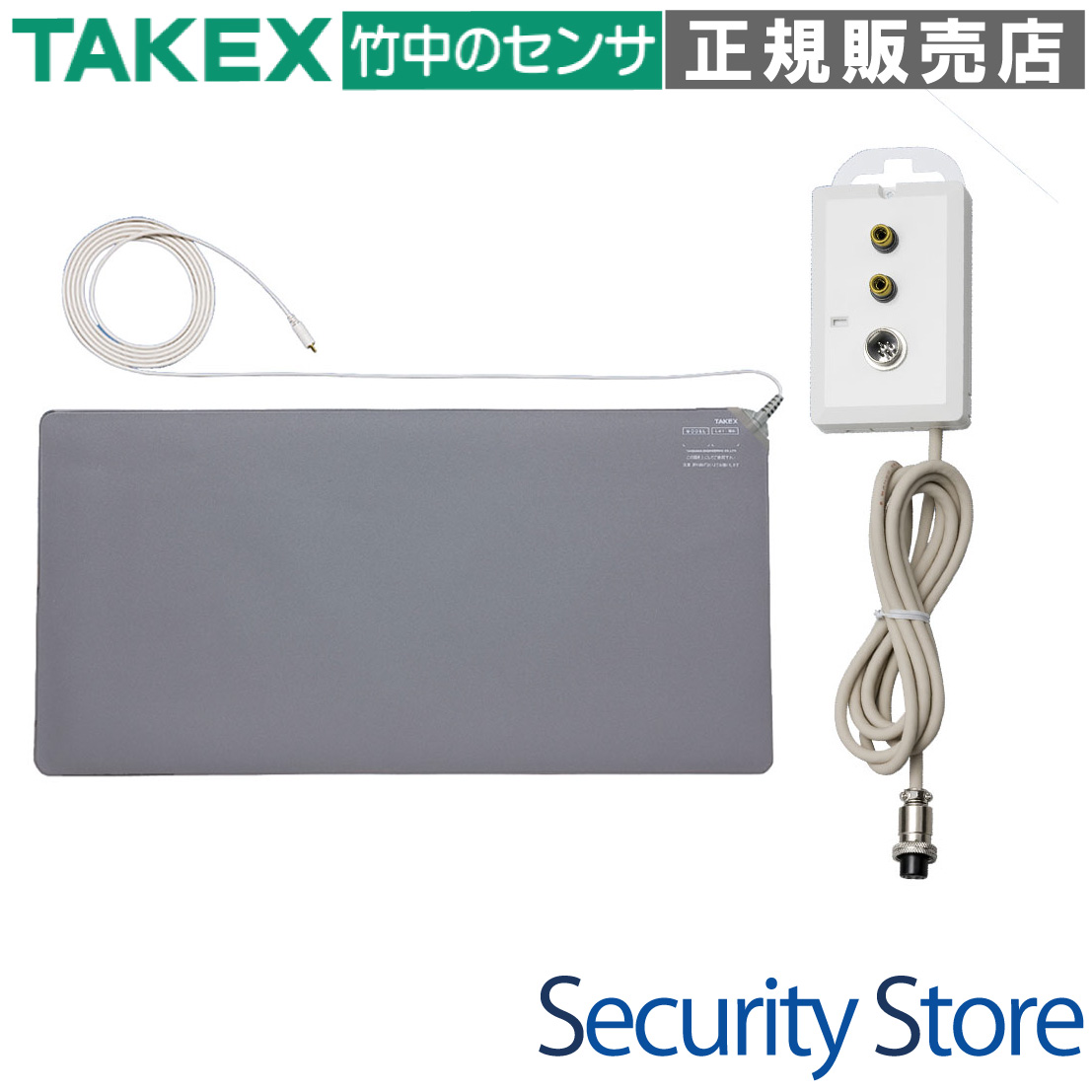

本製品は、高精度な離床検知を実現するマットセンサー「MA-48」と、ケアコム製アナログ4ピン（R型・S型）ナースコールに対応した分配コンセント「BC-4RS」をパッケージ化したセット商品です。病院や介護施設のナースコールに接続するだけで、患者のベッドからの離床を確実に検知し、スタッフへ通知します。

  • 型番： NS-MA48-11
  • 製品名： マットセンサー ナースコールセット(有線式) ケアコム アナログ4ピン向け
  • セット内容： マットセンサー(MA-48) ＋ 分配コンセント(BC-4RS)
  • 対応システム： ケアコム製 多重線R型、省線S型
  • 主な用途： 離床検知、徘徊防止、転倒転落事故の未然防止
  • 電源： 不要（ナースコール回路からの無電圧接点入力）
NS-MA48-11 マットセンサー ナースコールセット

資料ダウンロード

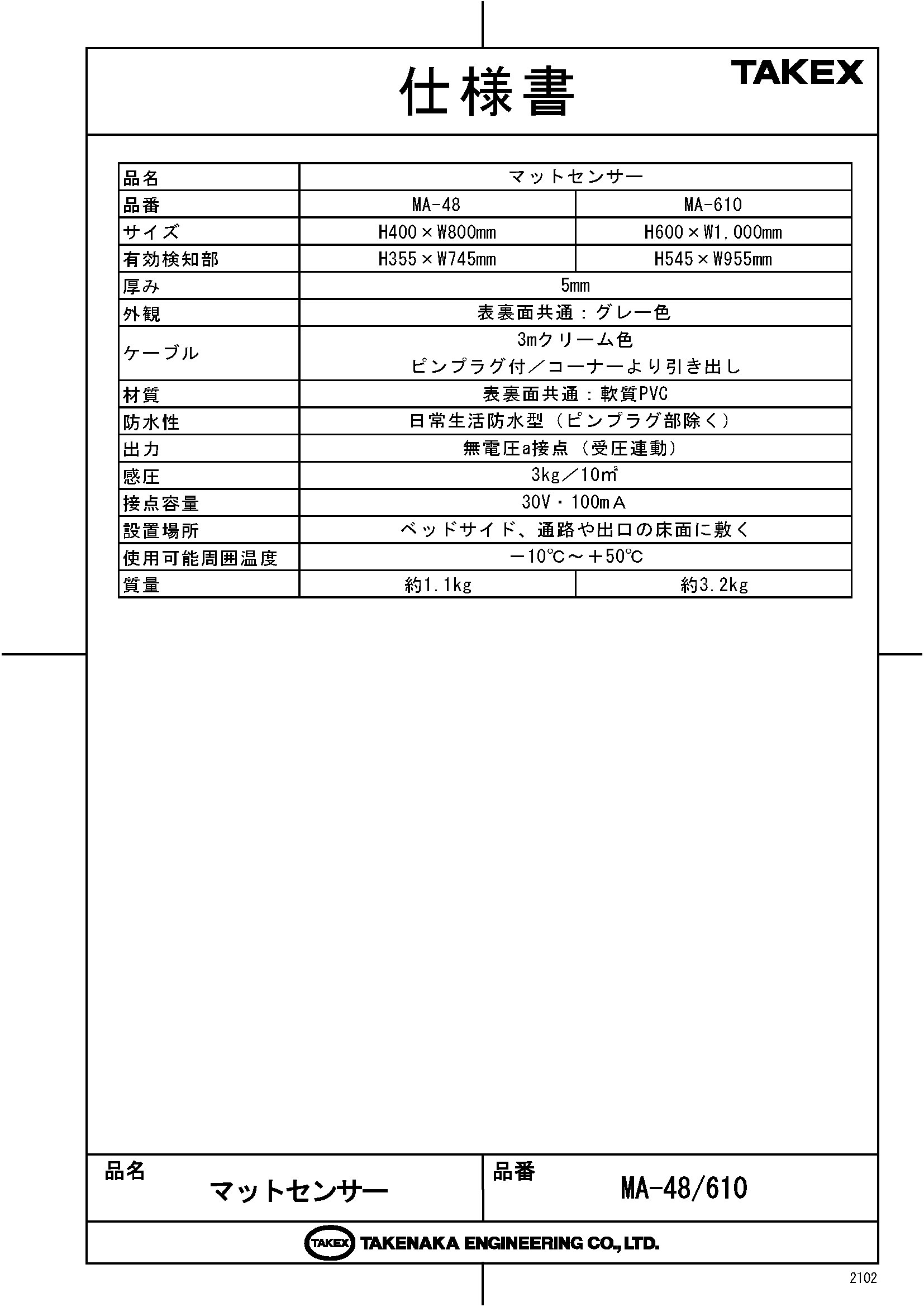

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での離床・徘徊検知
  • 深夜時間帯の転倒・転落防止対策
  • 既存のナースコールボタンとセンサーを併用したい現場
  • 電源確保が難しい床面へのセンサー設置

導入前に確認したいポイント

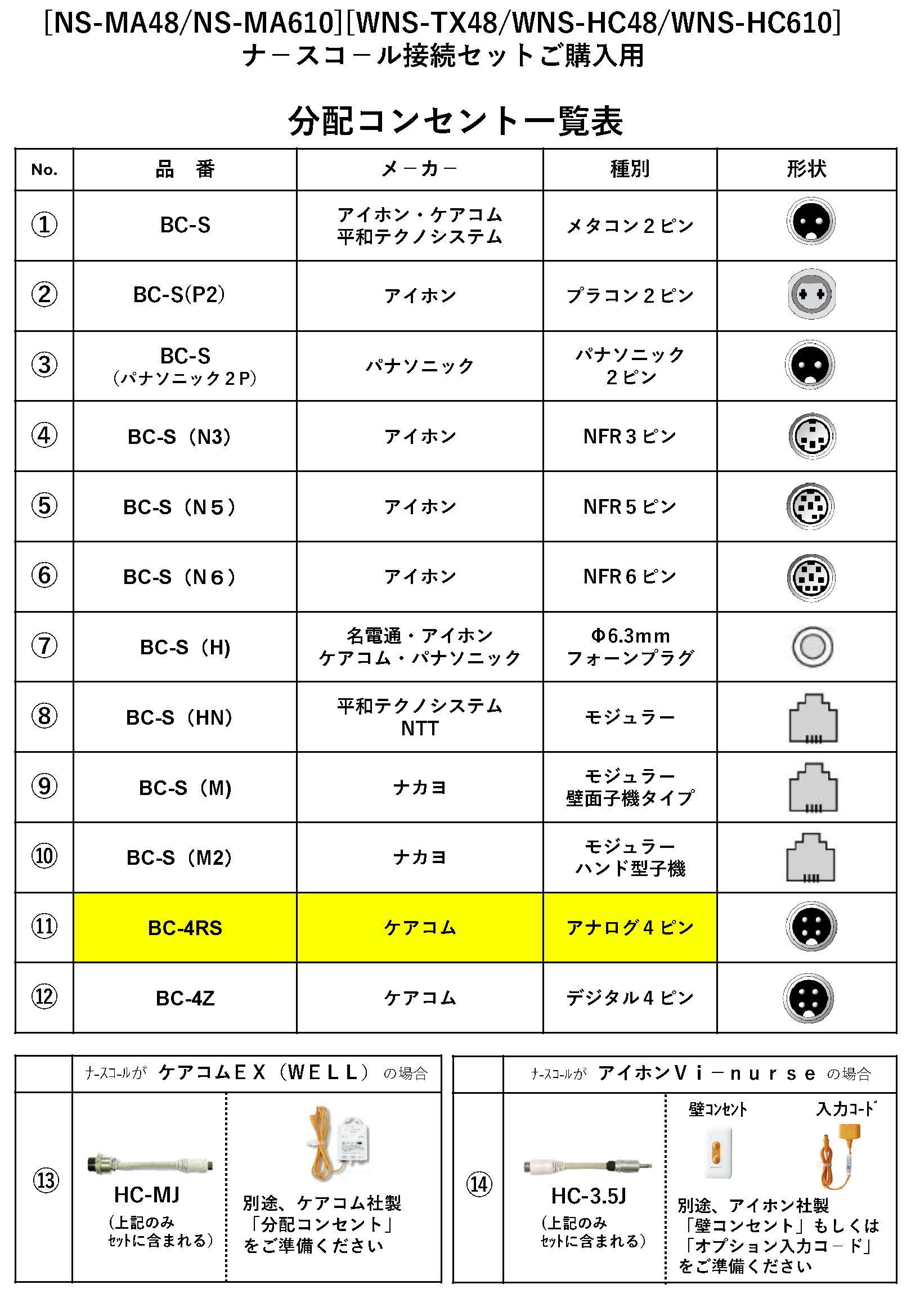

  • ナースコールが「ケアコム製アナログ4ピン(R/S型)」であることを確認してください
  • デジタル式Z型や他メーカーのシステムには直接接続できません
  • 設置場所の床面が平滑であり、凹凸がないか確認してください
  • 車椅子やベッドのキャスターが頻繁に通過する場所は避けてください

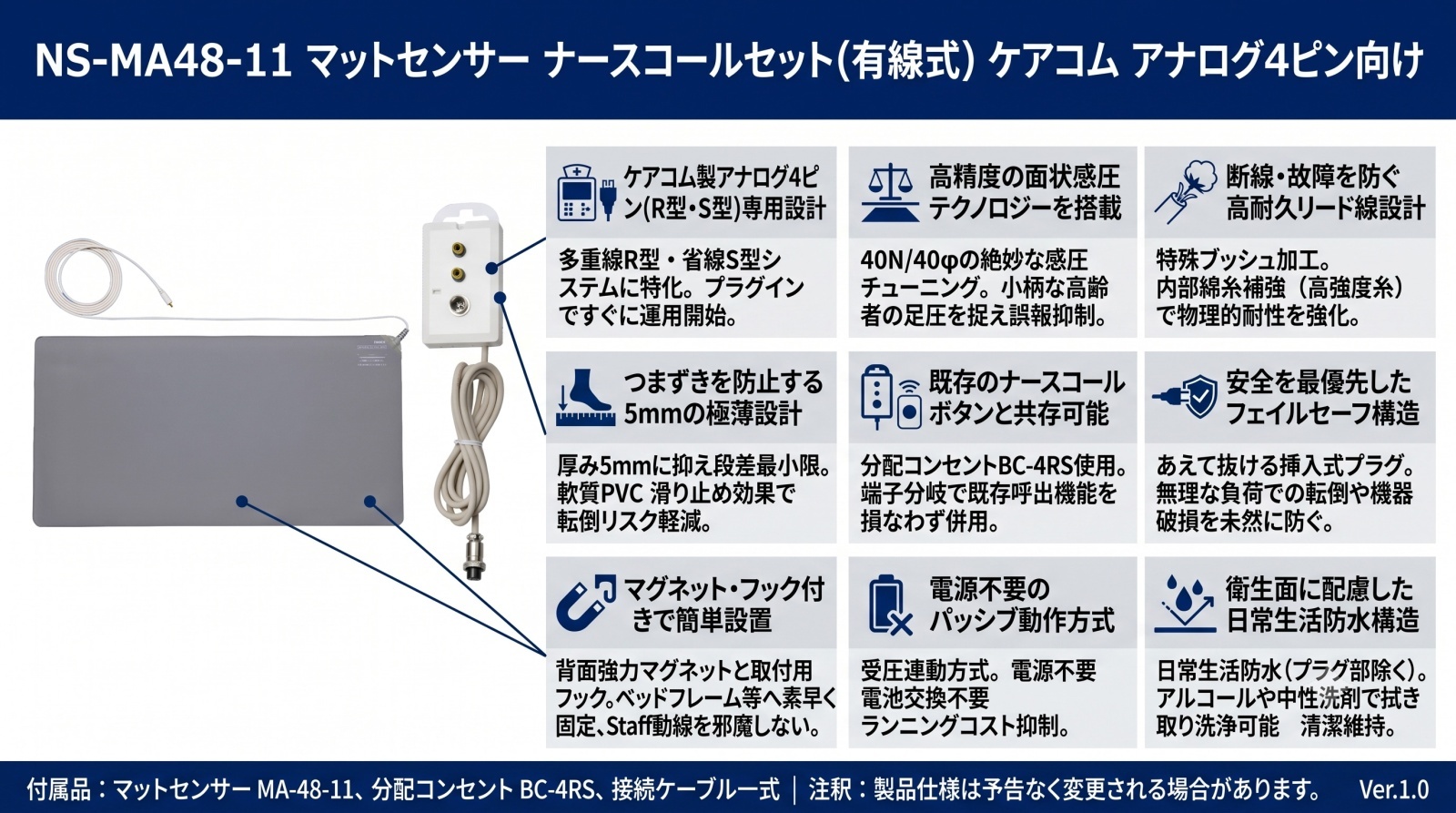

特長

高精度の面状感圧テクノロジーを搭載

心臓部には40N/40φの感圧チューニングを施した面状接点回路を採用しています。約4kgfの荷重で確実に検知するよう設計されており、小柄な高齢者の足圧を捉えつつ、軽量な落下物による誤報を抑える絶妙な閾値を実現しています。

断線・故障を防ぐ高耐久リード線設計

リード線の引き出し部には特殊なブッシュ加工を施し、さらに線内部には綿糸補強（高強度糸）を組み込んでいます。ベッド移動時や歩行時の引っ掛けによる「引きちぎり」に対する物理的耐性を大幅に向上させています。

つまずきを防止する5mmの極薄設計

センサーの厚みはわずか5mm。軟質PVC素材による高い床面密着性と相まって、段差による患者のつまずきリスクを最小限に抑えています。表面には滑り止め効果もあり、安全な歩行を妨げません。

日常生活防水構造と容易な衛生管理

センサー本体は日常生活防水構造（IP相当）を備えており、アルコール消毒や中性洗剤による拭き取り洗浄が可能です。医療・介護現場で求められる清潔な運用を長期間サポートします。（※プラグ部は防水ではありません）

既存のナースコールボタンと共存可能

付属の分配コンセント「BC-4RS」を使用することで、壁面のナースコール端子を分岐できます。既設の握り押しボタン（ハンド型子機）の機能を損なうことなく、マットセンサーを同時に接続・運用することが可能です。

安全を最優先したフェイルセーフ構造

センサーのプラグ部分は、強い力で引っかかった際にあえて「抜ける」挿入式構造を採用。無理な負荷がかかった際の患者の転倒や、機器の致命的な物理破損を未然に防ぐ設計思想が貫かれています。

マグネット・フック付きで簡単設置

分配コンセントの背面には強力なマグネットと取付用フックを装備。ベッドの金属フレームや壁面に工事不要で素早く固定でき、スタッフの動線を邪魔しないスッキリとした設置が可能です。

電源不要のパッシブ動作方式

無電圧a接点（受圧連動）方式を採用しているため、センサー自体への電源供給や電池交換の手間が一切ありません。ナースコールシステムの回路を利用して動作する、メンテナンスフリーな設計です。

選定時に評価したい強み

  • 信頼の検知精度： 荷重40Nの設定により、軽量物には反応せず人間を確実に検知します。
  • 施工性の高さ： ケアコムR/S型専用設計のため、プラグインですぐに使用開始できます。
  • 運用コスト低減： 電池不要かつ高耐久設計により、ランニングコストと交換頻度を抑えます。
  • 安全性への配慮： 極薄5mm厚とスリッパでも滑りにくい素材で、二次災害を防止します。

施工・設置ガイド

本製品の性能を最大限に発揮し、長寿命化を図るために以下の設置・運用条件を遵守してください。

確認項目 この製品での考え方
設置ロケーション ベッドから足が下りる位置、または出入り口の導線上に、印字面を上にして平らに敷設してください。
禁止事項 内部接点破損の原因となるため、「折り曲げ」「折りたたみ」「常時荷重」は絶対に避けてください。
キャスター通過 車椅子、ベッド、台車などの点荷重がかかると接点が圧壊します。通過ルートへの設置は避けてください。
脱落断線アラーム ナースコール側の仕様により、分配コンセントに握り押しボタンを接続しないとエラーが出る場合があります。

詳細トラブルシューティング

症状 原因と対策
踏んでも発報しない プラグが分配コンセントの奥まで刺さっているか確認。テスターでプラグ先端間の導通（踏んだ時に0Ω）をチェック。
常時発報し続ける マットの上に物が置かれていないか確認。接点の固着（圧壊）が疑われる場合は、マットの交換が必要です。
ナースコール側でエラー 分配コンセントに既設の「ハンド型子機」が接続されているか確認。抜けているとシステムが断線と判断します。

製品仕様

マットセンサー部 (MA-48)

項目 内容
型番 MA-48
サイズ H400 × W800 × 厚み5mm
有効検知部 H355 × W745mm
質量 約1.1kg
材質 軟質PVC（グレー）
出力方式 無電圧a接点（受圧連動）
接点容量 DC30V・100mA以下（微小電流用）
感圧特性 40N / 40φ 押圧（約4kgf）
ケーブル 3m クリーム色、ピンプラグ付（コーナー引き出し）
防水性 日常生活防水型（ピンプラグ部除く）
使用温度範囲 -10℃ 〜 +50℃

分配コンセント部 (BC-4RS)

項目 内容
型番 BC-4RS
対応システム ケアコム製 多重線R型、省線S型専用
入力端子 ピンジャック × 2、メタコン4ピンレセプタクル × 1
出力端子 メタコン4ピンプラグ（リード線1.5m）
外形寸法 W64 × H123 × D25.5mm（突起部除く）
質量 160g
設置機能 背面マグネット、固定用フック付

FAQ

Q：どのメーカーのナースコールでも使えますか？ A：いいえ。本セットは「ケアコム製」のアナログ4ピン（R型・S型）専用です。アイホン製やケアコム製デジタル式（Z型）には適合しませんのでご注意ください。
Q：マットを折りたたんで収納しても大丈夫ですか？ A：厳禁です。内部の面状接点が折れ曲がると、常時発報や断線の原因となり、修理不可能な故障につながります。保管時は必ず平面状態を維持してください。
Q：水洗いは可能ですか？ A：日常生活防水仕様ですので、濡れた布での拭き掃除やアルコール消毒は可能ですが、水没やホースでの直接洗浄はプラグ部に水が入るため避けてください。
Q：感度が良すぎる（または鈍い）場合の調整はできますか？ A：センサー本体に電子的な調整機能はありません。物理的な感度調整として、マットの上に敷くカバーの厚みを変えることで荷重の伝わり方を微調整することは可能です。
Q：車椅子でマットの上を通ってもいいですか？ A：推奨しません。キャスターのような小さな面積に荷重が集中する「点荷重」は内部接点を圧壊させる恐れがあります。導線計画ではキャスターが通らない位置に配置してください。
Q：既設のナースコールボタンを外さずに使えますか？ A：はい。付属の分配コンセントを使用することで、既設のボタンとマットセンサーを両方同時に接続し、どちらを押しても（踏んでも）ナースコールが鳴るように運用できます。
Q：製品の寿命はどのくらいですか？ A：設置環境や使用頻度によりますが、安全にご使用いただくための推奨交換目安は納入後約5年です。
Q：ナースコール親機で「脱落断線」エラーが出ます。 A：分配コンセントに、もともと使用していた「握り押しボタン（ハンド子機）」を接続しているか確認してください。これが未接続だとシステムが異常と判断します。
Q：センサーの反応が悪い気がします。故障でしょうか？ A：まず床面が平らであることを確認してください。凹凸があると荷重が逃げてしまいます。また、プラグを一旦抜き、接点復活剤等での清掃や、確実に奥まで差し込み直すことで改善する場合があります。
Q：センサーの裏表に決まりはありますか？ A：素材は共通ですが、コード引き出し部に「注意書き」や「ロットNo.」が印字されている面を上にして設置することを推奨します。
