WNS-200F-11 フック付受信機　ナ- スコ- ル接続セット ケアコム アナログ4ピン向け TAKEX 竹中エンジニアリング [WNS-200F-11]

WNS-200F-11 フック付受信機　ナ- スコ- ル接続セット ケアコム アナログ4ピン向け TAKEX 竹中エンジニアリング [WNS-200F-11]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング ケアコム対応 アナログ4ピン ワイヤレス受信機 介護報知設備

WNS-200F-11 フック付受信機 ナースコール接続セット ケアコム アナログ4ピン向け

離床センサーやマットセンサーなどのワイヤレス信号を、既存のナースコールシステムへダイレクトに接続するための受信機と分配コンセントのパッケージです。

「フック付受信機」と「分配コンセント」がセットになっており、ケアコム製のアナログ4ピン（R型・S型）ナースコール設備に、工事不要で簡単にコードレスセンサー環境を導入できます。

  • 型番： WNS-200F-11

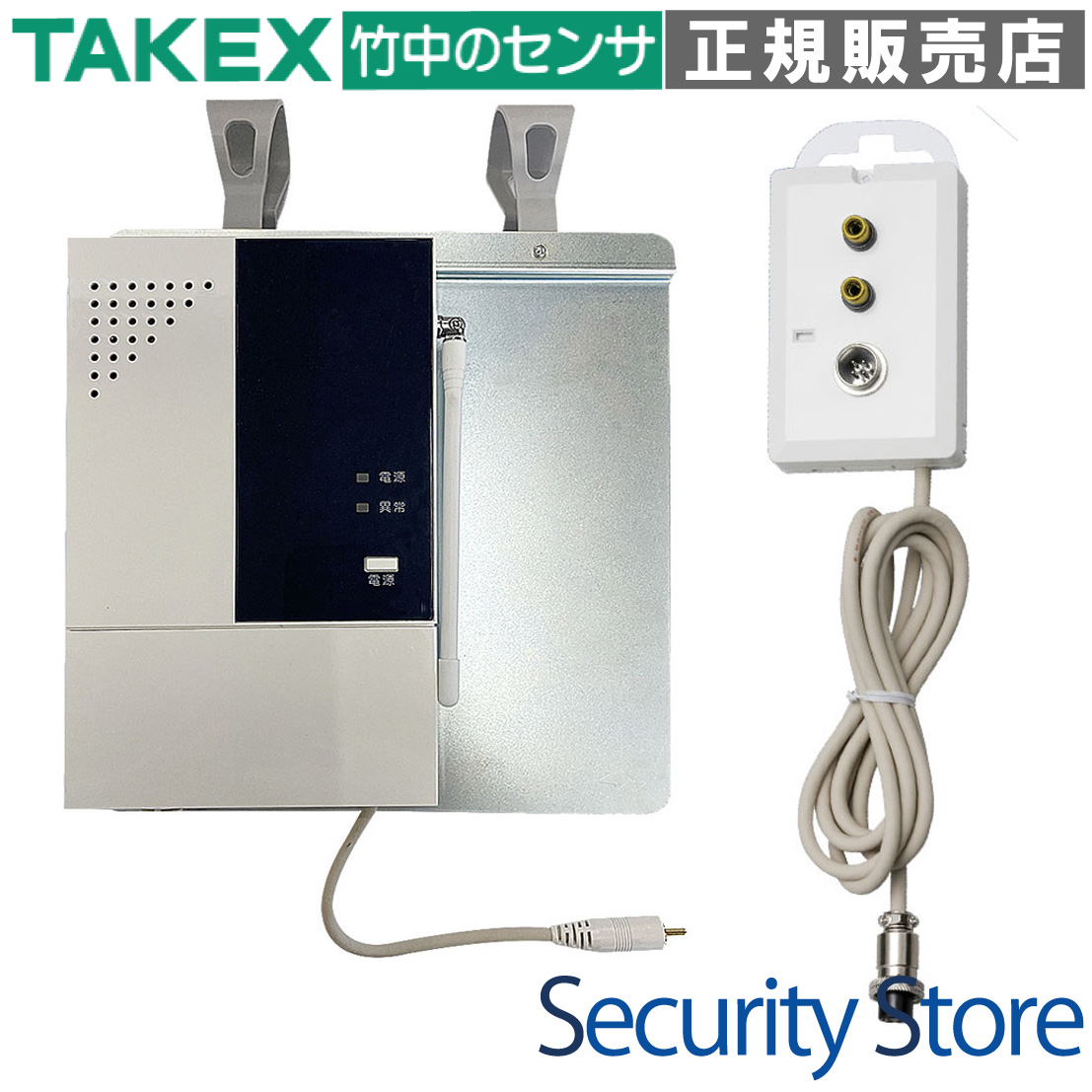

  • 製品構成： 受信機(WNS-200F) ＋ 分配コンセント(BC-4RS)
  • 対応システム： ケアコム製 多重線R型 / 省線S型（アナログ4ピン）
  • 送信機登録数： 最大40台
  • 通信距離： 見通し約100m
  • 設置方法： ベッド柵へのフック掛け / 裏面磁石による固定

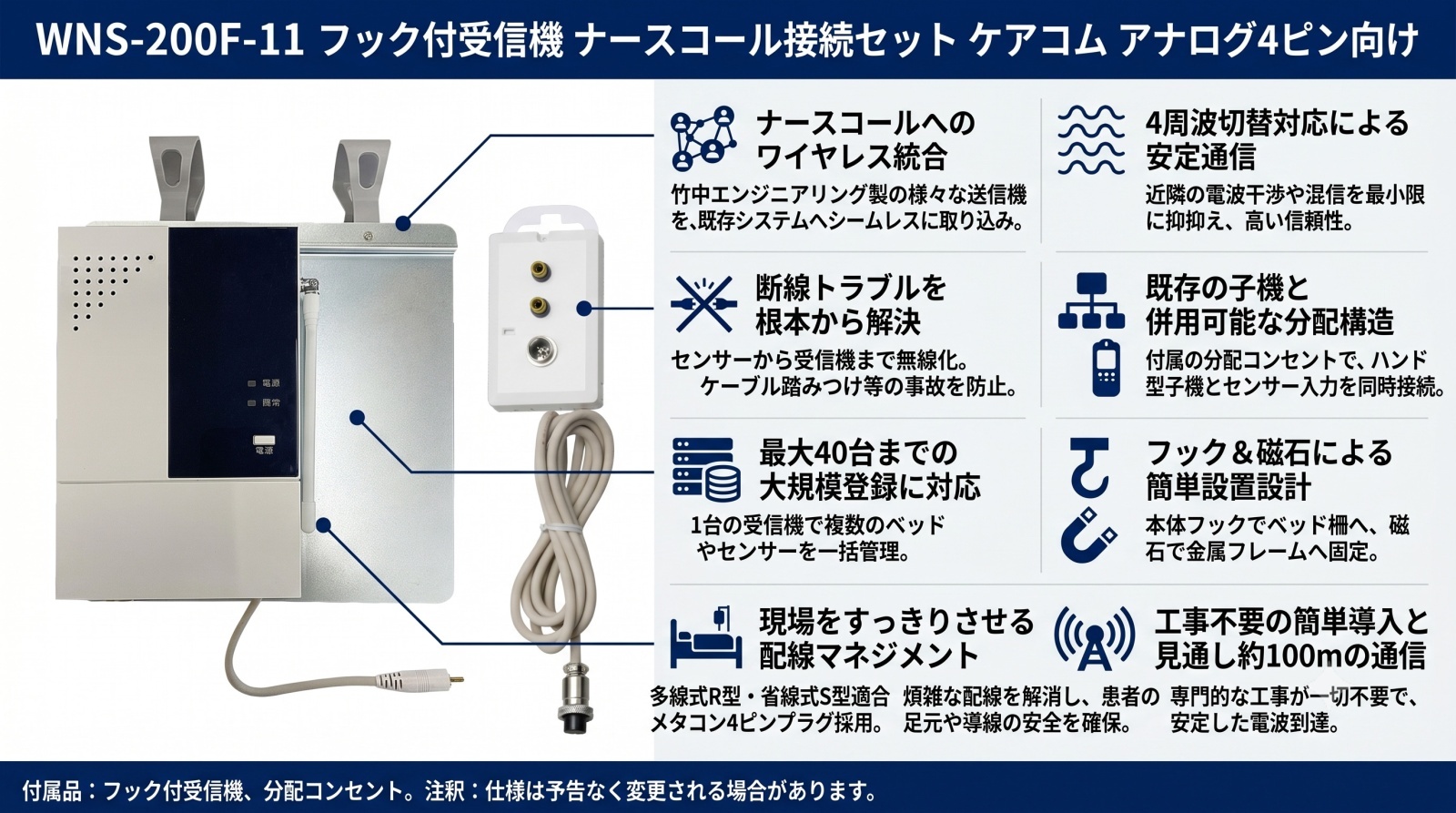

WNS-200F-11 フック付受信機 ナースコール接続セット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • マットセンサー等の断線トラブルを解消したい
  • 既存のナースコール子機とセンサーを併用したい
  • ベッド周りの配線を整理してすっきりさせたい
  • 複数のワイヤレスセンサーを一括管理したい

導入前に確認したいポイント

  • ナースコールが「ケアコム製 4ピン」であること
  • デジタル式Z型ではないこと（アナログR/S型専用）
  • 電波環境（見通し100m、障害物の有無）
  • 設置場所（屋内専用、ベッド柵の形状）

特長

ナースコールへのワイヤレス統合

竹中エンジニアリング製の様々なワイヤレス送信機（離床、徘徊、トイレ報知など）を、既存のナースコールシステムにシームレスに取り込むことができます。送信機を増設するだけで、簡単に報知ネットワークを拡張可能です。

4周波切替対応による安定通信

送信機を多数設置する現場や、近隣の電波干渉が懸念される環境でも、4つの周波数を切り替えることで混信を最小限に抑え、信頼性の高い信号伝達を実現します。

断線トラブルを根本から解決

センサーから受信機までを無線化することで、有線式マットセンサーで頻発する「ケーブルの踏みつけ」や「引っ掛け」による断線故障を防止し、保守コストと手間の削減に貢献します。

既存の子機と併用可能な分配構造

付属の分配コンセント（BC-4RS）により、既存のハンド型子機（患者用押しボタン）とセンサー入力を同時に接続できます。ナースコール本来の機能を損なうことなく、センサー監視を上書き導入可能です。

最大40台までの大規模登録に対応

1台の受信機に対して、最大40台までのワイヤレス送信機を登録できます。複数のベッドや複数のセンサーを1つの受信機で見守る運用など、柔軟な現場対応が可能です。

フック＆磁石による簡単設置設計

受信機本体にはフックが備わっており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。また分配コンセント裏面には磁石も装備されているため、金属フレーム等への固定も容易です。

ケアコム製アナログ4ピン専用設計

ケアコム製の多線式R型および省線式S型に適合するメタコン4ピンプラグを採用。専用設計のため、プラグを差し込むだけで複雑な配線加工を行うことなく、即座に運用を開始できます。

現場をすっきりさせる配線マネジメント

有線センサーによるベッド周りの「配線だらけ」の状態を解消。患者の足元やスタッフの導線を確保し、安全な介護・看護環境の構築をサポートします。

選定時に評価したい強み

  • 高い互換性： ケアコム製アナログ4ピンの主要な2規格（R型・S型）をカバー。
  • 施工の容易さ： 工事不要。フック掛けとプラグ接続だけで、専門知識がなくても設置可能。
  • 運用安定性： 4周波切替と見通し100mの到達距離により、医療現場での安定運用を実現。
  • 拡張性： 最大40台の登録能力により、将来的なセンサー増設にも余裕を持って対応。

施工・設置ガイド

本製品は既存のナースコールコンセントに割り込ませて使用します。設置時は、受信機のアンテナ付近に金属板などの遮蔽物がないよう配置することで、より安定した受信感度を確保できます。

確認項目 この製品での考え方
対応ナースコール ケアコム製 アナログ4ピン（多重線R型、省線S型）専用。
設置方法 ベッド柵へのフック掛け、または磁石による固定。
配線長 分配コンセント出力リード線：1.5m。

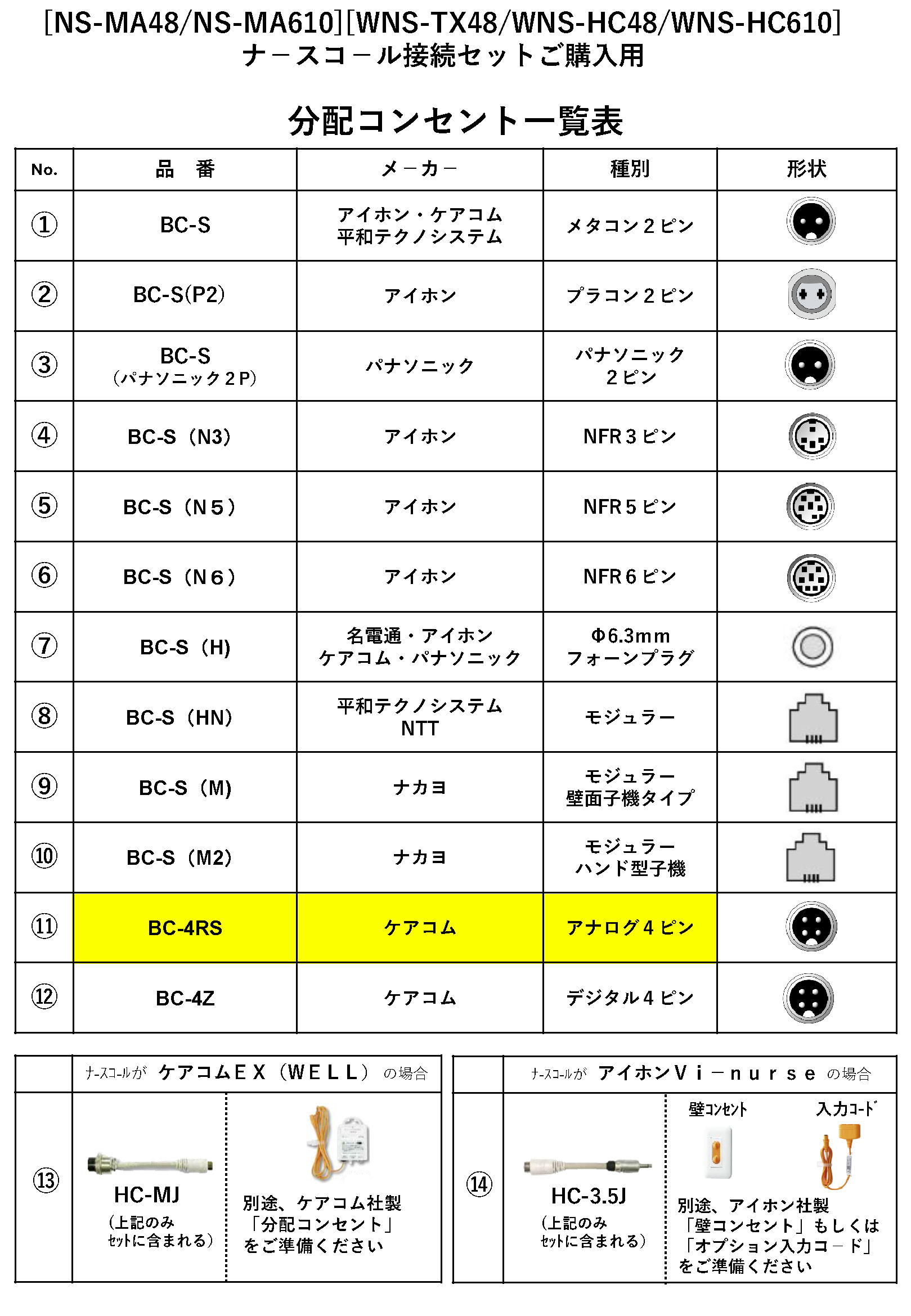

デジタルZ型への対応 非対応。デジタル式Z型には別途「BC-4Z」を含むセットが必要です。

製品仕様

受信機（WNS-200F）仕様

項目 内容
品名 フック付受信機（ナースコール接続専用）
電波到達距離 見通し約100m
送信機登録台数 最大40台
周波数特性 4周波切替対応型（小電力型）
設置場所 屋内：ベッド柵、ヘッドボード等へのフック掛け

分配コンセント（BC-4RS）仕様

項目 内容
品番 BC-4RS
対応ナースコール ケアコム製 多重線R型、省線S型接続専用
入力端子 ジャック×2、R,S型4ピンレセプタクル×1（メタコン4ピン）
出力 R,S型4ピンプラグ×1（リード線長さ：1.5m）
使用周囲温度 -10℃ 〜 +50℃
外形寸法 W64 × H123 × D25.5mm（突起部除く）
質量 160g
外観・材質 樹脂・白色（裏面磁石・フック付）

FAQ

Q：ケアコム製のナースコールであれば、どのタイプでも使えますか？ A：いいえ。本製品はアナログ4ピンの「R型（多線式）」および「S型（省線式）」専用です。デジタル式の「Z型」には対応しておりませんので、事前に回線種別をご確認ください。
Q：既存のハンド型子機（呼び出しボタン）は使えなくなりますか？ A：いいえ。分配コンセントに既存の子機プラグを差し込む箇所がありますので、センサーと子機を同時に使用することが可能です。
Q：送信機は何台まで登録できますか？ A：最大で40台までの送信機を登録・管理することができます。
Q：取り付けには専門の電気工事が必要ですか？ A：工事は不要です。既存の壁面コンセントにプラグを差し込み、受信機をベッド柵等に掛けるだけで設置できます。
Q：電波はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。ただし、建物の構造（RC造など）や遮蔽物によって距離は短くなる場合があります。
Q：4周波切替とはどのような機能ですか？ A：複数の送信機や受信機を近接して使用する場合に、周波数を分散させることで電波の混信を防ぎ、動作を安定させる機能です。
Q：分配コンセントの固定方法は？ A：本体裏面に磁石が内蔵されているほか、フックも備わっているため、ベッドフレームや壁面プレート等に手軽に固定できます。
Q：他メーカーのセンサーも接続できますか？ A：竹中エンジニアリング製のワイヤレス送信機に対応しています。また、分配コンセントのジャックに適合する接点出力機器であれば接続可能な場合がありますが、基本的には専用品との組み合わせを推奨します。
Q：デジタル式Z型に無理やり接続するとどうなりますか？ A：端子形状が同じであっても通信プロトコルが異なるため、正常に動作しません。故障の原因となる恐れもあるため、必ず適合機種（BC-4Z等）をご使用ください。
Q：マットセンサーの断線故障は防げますか？ A：はい。センサーから受信機までが無線になるため、ベッド周辺で最も故障の原因になりやすい「床を這うケーブル」を排除でき、断線リスクを大幅に低減できます。
