WNS-HC48-11 マットセンサー ナースコールセット(無線式) ケアコム アナログ4ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-11]

WNS-HC48-11 マットセンサー ナースコールセット(無線式) ケアコム アナログ4ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-11]

販売価格: 会員のみ販売

商品詳細

TAKEX / 竹中エンジニアリング 離床センサー ナースコール連動 ワイヤレス ケアコム対応

WNS-HC48-11 マットセンサー ナースコールセット(無線式) ケアコム アナログ4ピン向け

マットセンサーからナースコール分配器までを無線化し、現場の配線トラブルを解消するオールインワンセットです。ケアコム製の4ピン（アナログR型・S型）ナースコールシステムに対応し、既存のハンド型子機と併用しながら、ベッドサイドの離床検知をスムーズに導入できます。

  • 型番： WNS-HC48-11

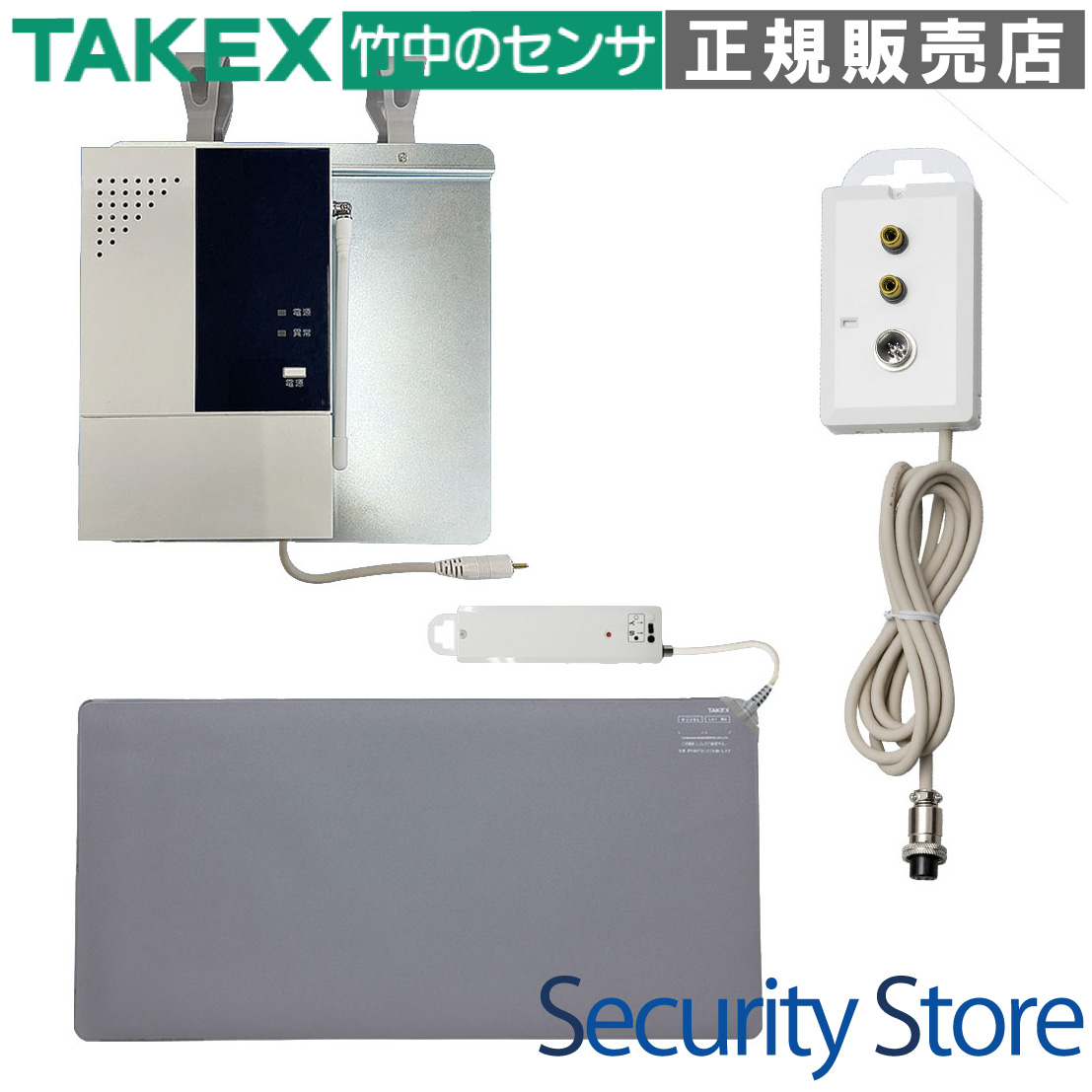

  • 構成品： マットセンサー(MA-48)、ジャック付送信機(HC-116)、フック付受信機(HCR-200F)、分配コンセント(BC-4RS)
  • 通信方式： 小電力セキュリティ用無線（見通し約100m）
  • 対応システム： ケアコム製 4ピン（多線式R型 / 省線式S型）
  • 主な用途： 病院・介護施設での離床検知、徘徊防止、転倒転落防止対策
WNS-HC48-11 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 既設ナースコールへの離床センサー追加
  • 有線ケーブルの引っ掛かりや断線リスクの解消
  • ベッドサイドや部屋の出入り口の監視
  • 一時的な設置や、頻繁なベッド移動がある環境

導入前に確認したいポイント

  • ケアコム製の「アナログ4ピン（R型・S型）」であること
  • デジタル式（Z型）には対応していません
  • 送信機・受信機間の障害物の有無（見通し100m基準）
  • マットセンサーのサイズ（400×800mm）の適合性

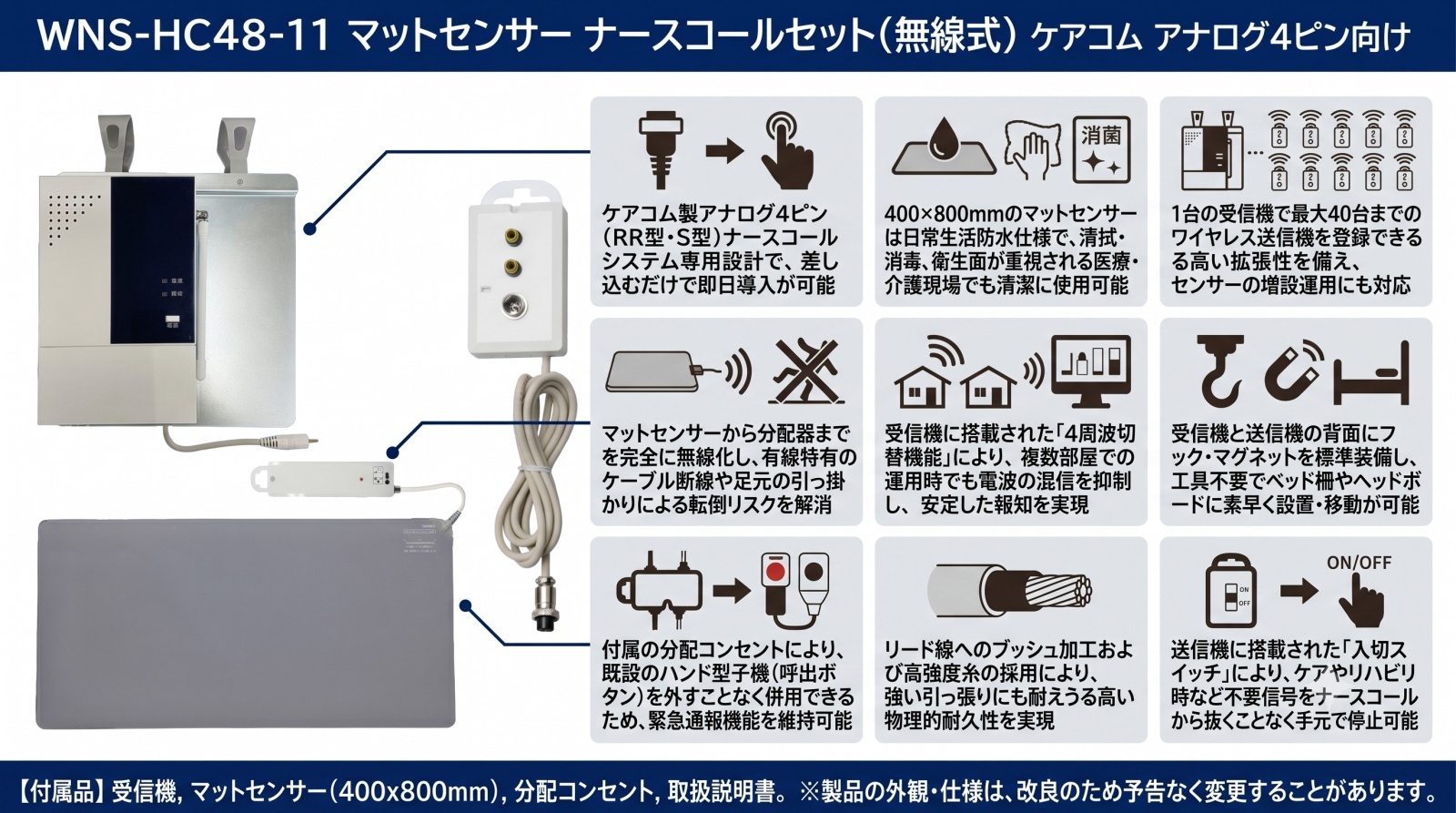

特長

センサーから分配器までをワイヤレス化。配線トラブルを解消

マットセンサーからナースコール接続部までを無線（ワイヤレス）で接続します。従来の有線式で課題となっていた「足を引っ掛ける」「ベッド移動時のケーブル断線」「コネクタの破損」といったトラブルを劇的に軽減し、スタッフの動線確保と安全な運用を実現します。

高耐久・高信頼設計のマットセンサー「MA-48」

検知しやすさと取扱いやすさを両立した400×800mmサイズを採用。リード線引き出し部にはブッシュ加工を施し、コード内部には高強度糸を組み込むことで、強い引っ張りに対しても高い耐性を誇ります。グレーカラーはどのような内装にも馴染みやすく、圧迫感を与えません。

消毒・洗浄が可能な日常生活防水仕様

マットセンサー本体は日常生活防水仕様となっており、万が一の汚染時にも消毒や洗浄が可能です。衛生面が重視される医療・介護現場において、清潔な状態を維持しながら長期にわたって安心してご使用いただけます。（※ピンプラグ部を除く）

設置・移設が容易なフック付受信機「HCR-200F」

受信機はパネル一体型のコンパクト設計で、背面のフックを利用してベッド柵やヘッドボードに掛けるだけで設置が完了します。大がかりな工事は不要で、患者様の移動に合わせて柔軟に設置場所を変更できるため、運用の手間を最小限に抑えます。

混信を最小限に抑える「4周波切替機能」

小電力セキュリティ用の4周波切替に対応しています。同一施設内で多数のワイヤレス送信機を使用する場合でも、周波数を分散させることで電波の混信を軽減し、より確実な信号伝達を可能にします。

多数のセンサーを統合管理。最大40台まで登録可能

受信機1台に対して、最大40台までのワイヤレス送信機を登録可能です。マットセンサーだけでなく、別売のベッドセンサーやトイレ用送信機などを組み合わせ、複数のリスクポイントを一つの受信機で一括管理することができます。

運用の手間を軽減する送信機の「入切スイッチ」と設置オプション

送信機「HC-116」には便利な入切スイッチが搭載されており、ケアの際など一時的に検知を止めたい場合に手元で操作可能です。また、背面マグネットとフックを備えているため、ベッドフレームの金属部など最適な場所に素早く固定できます。

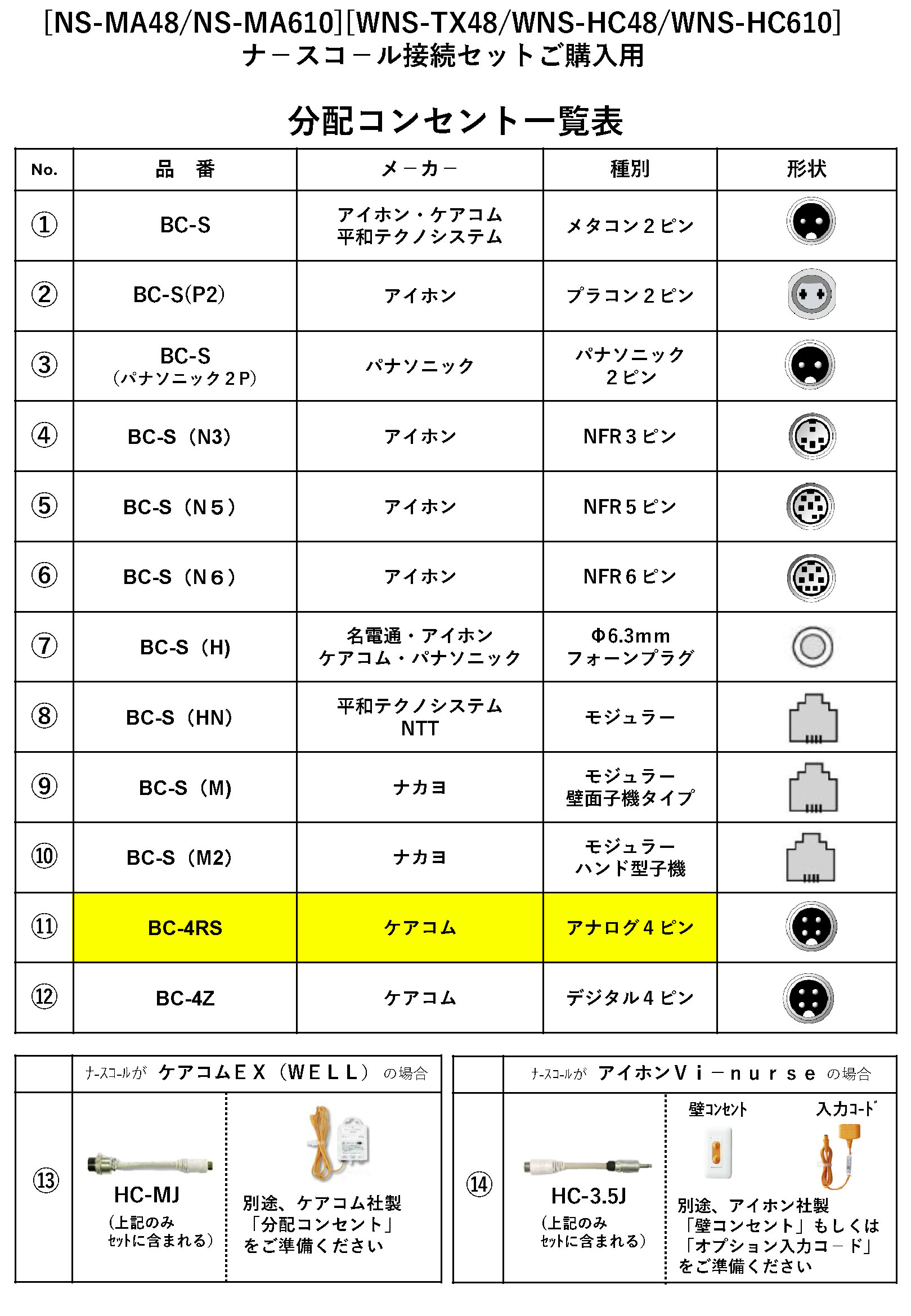

既存の機能を損なわない「分配コンセント」の採用

付属の分配コンセント「BC-4RS」を使用することで、壁面のナースコール端子を塞ぐことなく、本システムと既存のハンド型子機（ナースコールボタン）を同時に使用できます。緊急時の呼び出し機能を維持したまま、センサーによる自動検知を追加可能です。

ケアコム製アナログ4ピン（R型・S型）への確実な適合

ケアコム社の主要なアナログナースコールシステム（多線式R型、省線式S型）専用に設計されたコネクタ形状を採用しています。メタコン4ピン仕様により、確実な接続と安定した動作を保証します。

金メッキプラグによる高い接触信頼性

マットセンサーの接続プラグには金メッキを採用。長期間の使用においても腐食に強く、接触不良による誤動作や検知漏れを防ぎます。細部にまでBtoB品質の信頼性を追求しています。

選定時に評価したい強み

  • 断線対策： 無線化により、最も故障原因になりやすい「配線の断線」を物理的に回避。
  • 施工不要： フック・マグネット・コンセント割り込みにより、誰でも簡単に即日導入が可能。
  • 衛生管理： 洗浄・消毒対応のマットセンサーで、施設内感染対策と清潔保持を両立。
  • 電波性能： 4周波切替により、大規模施設での多台数運用でも安定した通信品質を確保。

施工・設置ガイド

本製品は「置くだけ・掛けるだけ」の簡単設置が可能です。以下の手順でセットアップを行ってください。

確認・設置項目 手順・考え方
1. コンセントの接続 壁面のナースコール端子に分配コンセント「BC-4RS」を接続します。
2. 受信機の設置 受信機「HCR-200F」を分配コンセントに取り付け、ベッド柵等にフック掛けします。
3. 送信機の準備 「HC-116」にマットセンサー「MA-48」のプラグを差し込み、電源を入れます。
4. 動作確認 マットに荷重をかけ、ナースコールが正しく鳴動することを確認してください。

製品仕様

セット全体・システム仕様

項目 内容
通信方式 小電力セキュリティ用無線設備（426MHz帯）
電波到達距離 約100m（見通し距離）
対応ナースコール ケアコム製 4ピン（多線式R型 / 省線式S型） ※デジタルZ型不可

マットセンサー (MA-48)

外形寸法 幅800 × 奥行400 × 厚さ5mm
材質 軟質PVC（グレー）
コード長 3m（ピンプラグ付、金メッキ仕様）
防水性能 日常生活防水（消毒・洗浄可、プラグ部除く）

分配コンセント (BC-4RS)

品番 BC-4RS
入力 ジャック×2、R,S型4ピンレセプタクル×1
出力 R,S型4ピンプラグ×1（リード線：1.5m）
外形寸法 W64 × H123 × D25.5mm（突起部除く）
質量 160g
設置方法 裏面磁石、フック付

FAQ

Q：ケアコムのナースコールであれば、どのタイプでも使えますか？ A：ケアコム製のアナログ4ピン（多線式R型、省線式S型）に対応しています。同じ4ピン形状でも「デジタル式Z型」には対応しておりませんので、導入前に回線種別を必ずご確認ください。
Q：設置に電気工事は必要ですか？ A：工事は不要です。既存のナースコール端子に分配コンセントを差し込み、各機器をフックやマグネットで固定するだけで設置できます。
Q：電波は壁があっても届きますか？ A：見通しで100mの距離を通信可能ですが、鉄筋コンクリート壁などの障害物がある場合は距離が短くなります。一般的な病室・居室内であれば問題なく通信可能です。
Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、消毒液での拭き取りや水洗いが可能です。ただし、ナースコールに差し込むプラグ部分は防水ではありませんので、濡らさないようご注意ください。
Q：マットを踏んでもナースコールが鳴らないように設定できますか？ A：送信機「HC-116」に「入切スイッチ」がございます。介助の際などは、このスイッチを「切」にすることで一時的に検知を止めることが可能です。
Q：電池の寿命はどのくらいですか？ A：使用頻度によりますが、一般的な運用で約1〜2年程度です。電池切れの際は送信機側のLED表示等で確認可能です。
Q：隣の部屋のセンサーと混信することはありませんか？ A：4周波切替機能により、周波数を分けることで混信を防ぐことができます。また、個別のID登録を行うため、他の部屋の受信機が鳴ることはありません。
Q：ハンド型子機（患者様が押すボタン）は使えなくなりますか？ A：いいえ、分配コンセントを使用するため、既存のハンド型子機も今まで通り併用いただけます。
Q：マットのコードが断線してしまった場合はどうすればいいですか？ A：マットセンサー（MA-48）は単体での交換が可能です。セット全体を買い換える必要はなく、メンテナンスコストを抑えられます。
Q：送信機の増設は何台まで可能ですか？ A：受信機1台に対して、最大40台までの送信機を登録・運用することが可能です。
