WNS-TX48-11 マットセンサー ナースコールセット(無線式) ケアコム アナログ4ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-11]

WNS-TX48-11 マットセンサー ナースコールセット(無線式) ケアコム アナログ4ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-11]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） ナースコール連動 ワイヤレス 離床センサー ケアコム対応

WNS-TX48-11 マットセンサー ナースコールセット(無線式) ケアコム アナログ4ピン向け

本製品は、ケアコム製ナースコール（アナログ4ピン）に対応した、マットセンサーと受信機、分配コンセントのオールインワンセットです。マットセンサーとナースコール接続部の間を無線化することで、有線式で課題となっていた断線故障や、コードの引き回しによる転倒事故を劇的に低減します。

  • 型番： WNS-TX48-11
  • 製品名： マットセンサー ナースコールセット(無線式)
  • 対応システム： ケアコム製 多重線R型・省線S型（4ピン）
  • 通信方式： 小電力セキュリティ無線（見通し約100m）

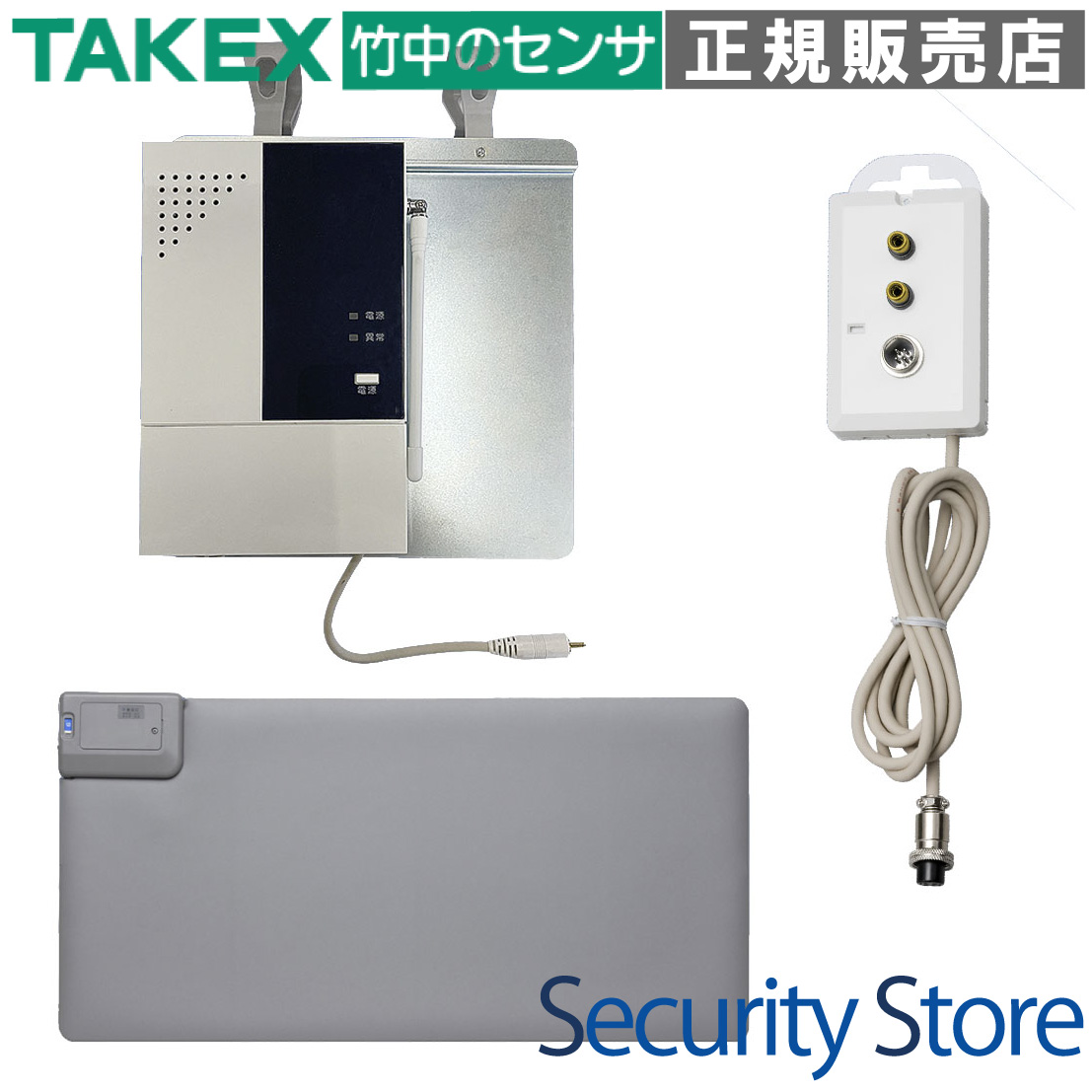

  • セット内容： マットセンサー送信機、フック付受信機、分配コンセント
  • 主な用途： 病院・介護施設での離床検知・徘徊防止対策

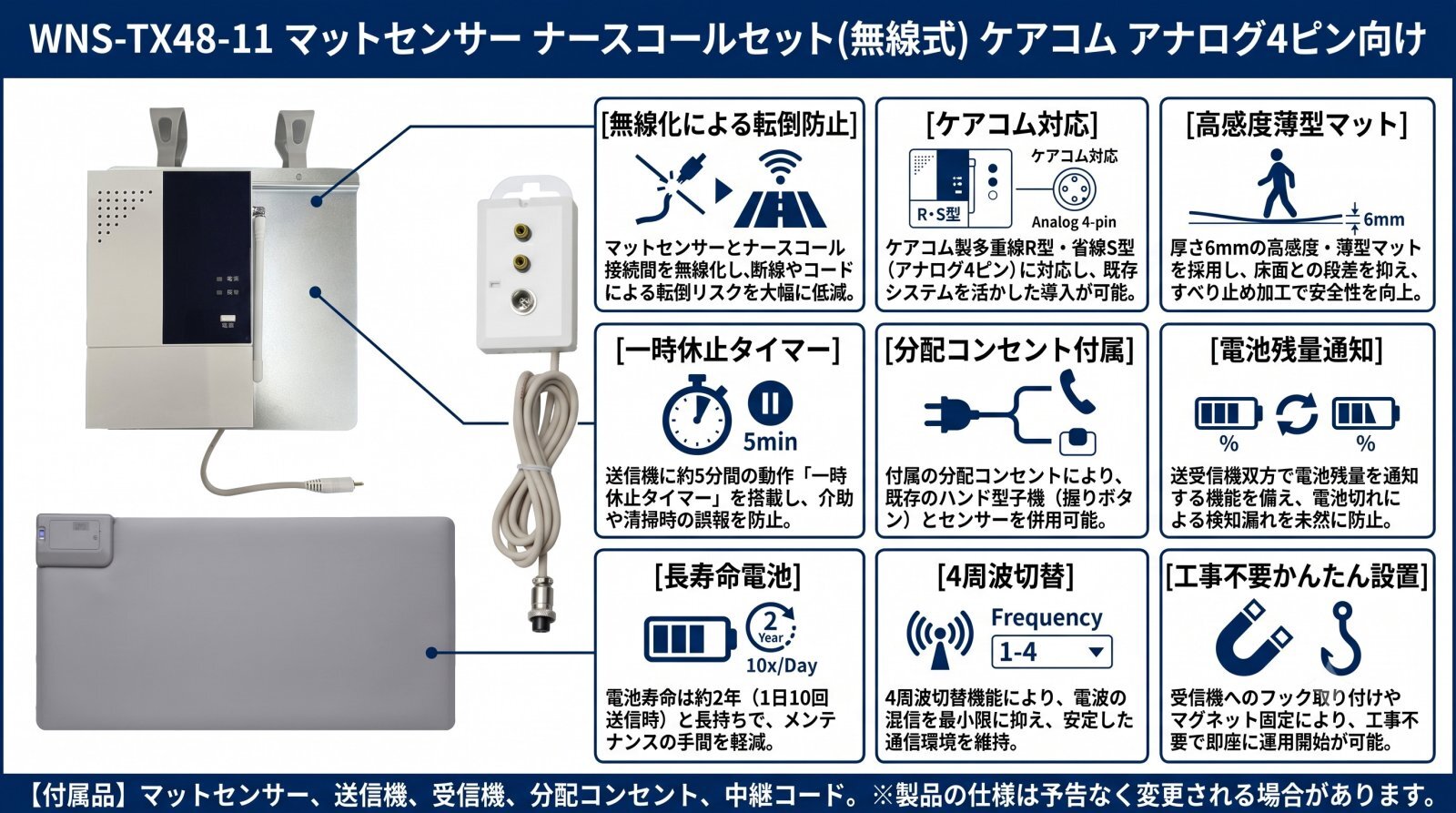

WNS-TX48-11 マットセンサー ナースコールセット 外観画像

資料ダウンロード

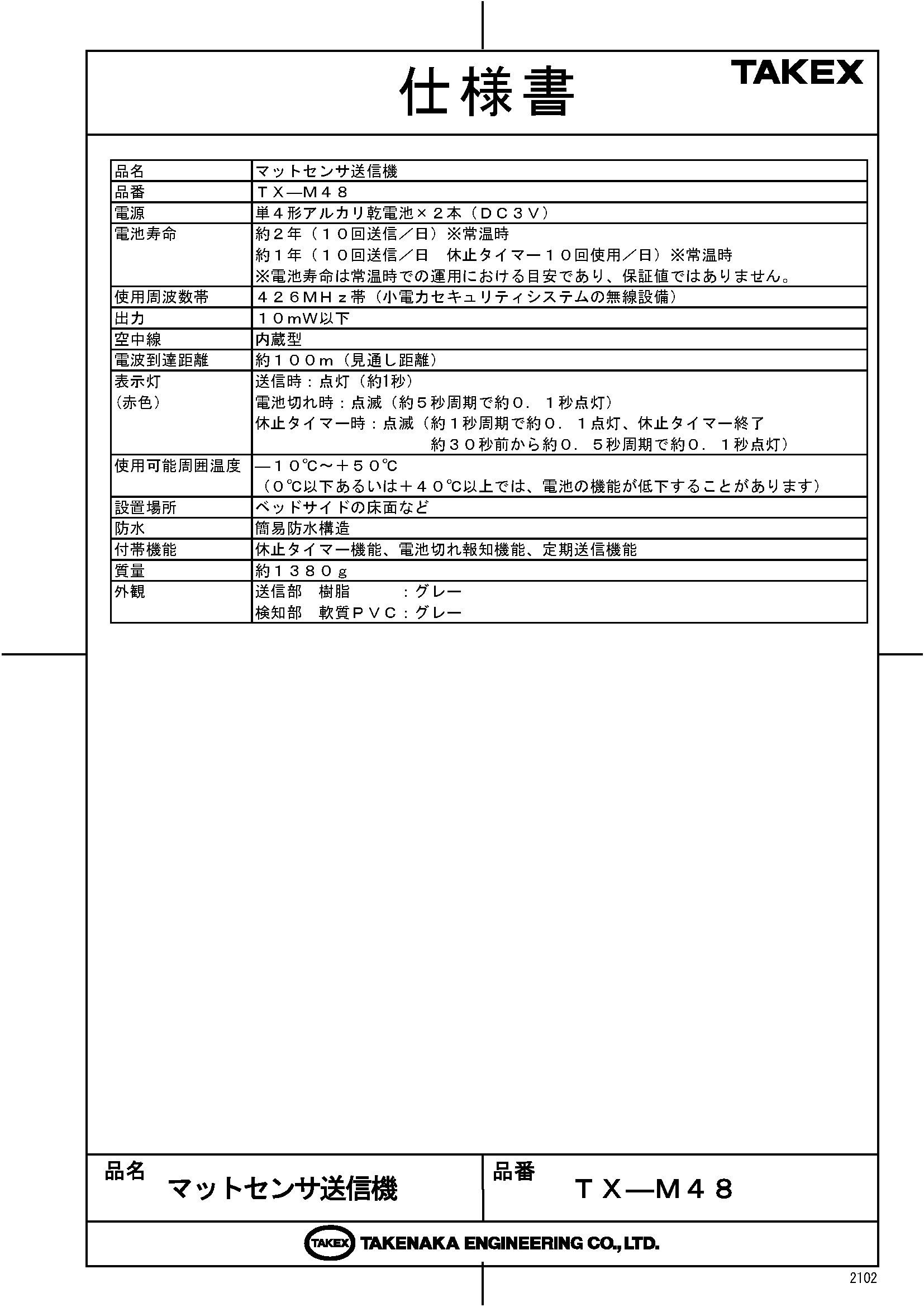

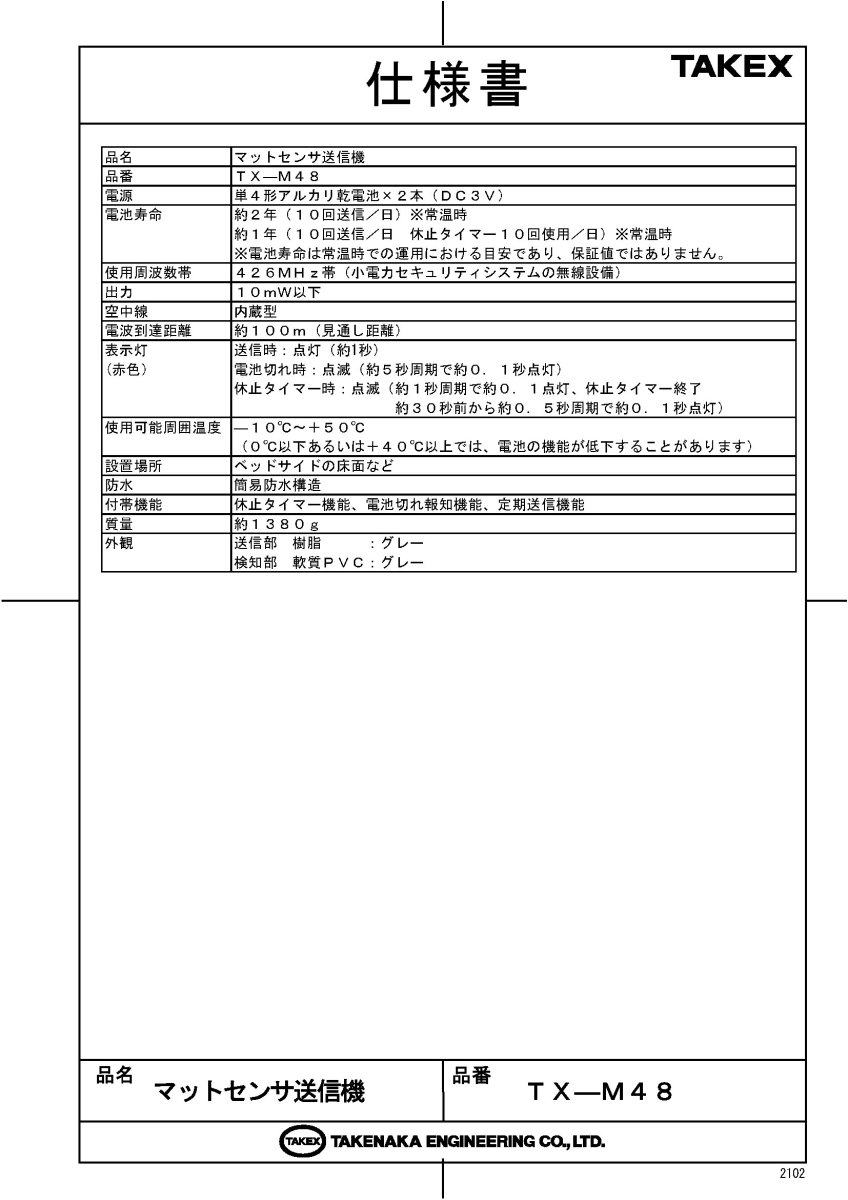

仕様書（PDF）

この製品が向いている用途

  • 病院のベッドサイドでの離床検知
  • 介護施設での居室出口への設置（徘徊対策）
  • 既存の有線センサーの断線対策・更新
  • コードによる転倒リスクを排除したい現場

導入前に確認したいポイント

  • ケアコム製の「R型」または「S型」4ピンであることを確認（デジタルZ型は不可）
  • 壁面のナースコールコンセントのピン形状
  • 送信機から受信機までの距離（見通し100m以内）
  • マットセンサーのサイズ（400×800mm）の適合性

特長

ワイヤレス化で「断線」と「転倒」の不安を解消

マットセンサーからナースコール接続部までの配線を無線化。従来の有線式で頻発していた「コードの引っ掛けによる断線」や、患者様・スタッフ様が「コードに足を引っ掛けて転倒する」リスクを大幅に軽減します。現場の安全性を高めると同時に、メンテナンスコストの削減に寄与します。

送信部一体型の高感度・薄型マット

厚さわずか6mmの高感度薄型設計を採用。床面との段差が少なく、さらに裏面にはすべり止め加工を施しているため、ズレにくく安定した設置が可能です。送信機がマットと一体化しているため、外部に余計なケーブルが露出せず非常にスマートです。

5分間の休止タイマー機能

送信機には休止タイマーボタンを搭載。ボタンを押すと約5分間、検知動作を一時的に停止します。清掃時や介助時など、一時的に検知を避けたい場面で、電源を切ることなくスムーズに対応可能です。

ベッド柵に掛けるだけの簡単設置（受信機）

受信機には便利なフックが標準装備されています。ベッドの柵やヘッドボードに直接掛けるだけで設置が完了するため、特別な施工は不要です。現場の状況に合わせて柔軟に設置場所を変更できます。

ナースコール機能を損なわない分配設計

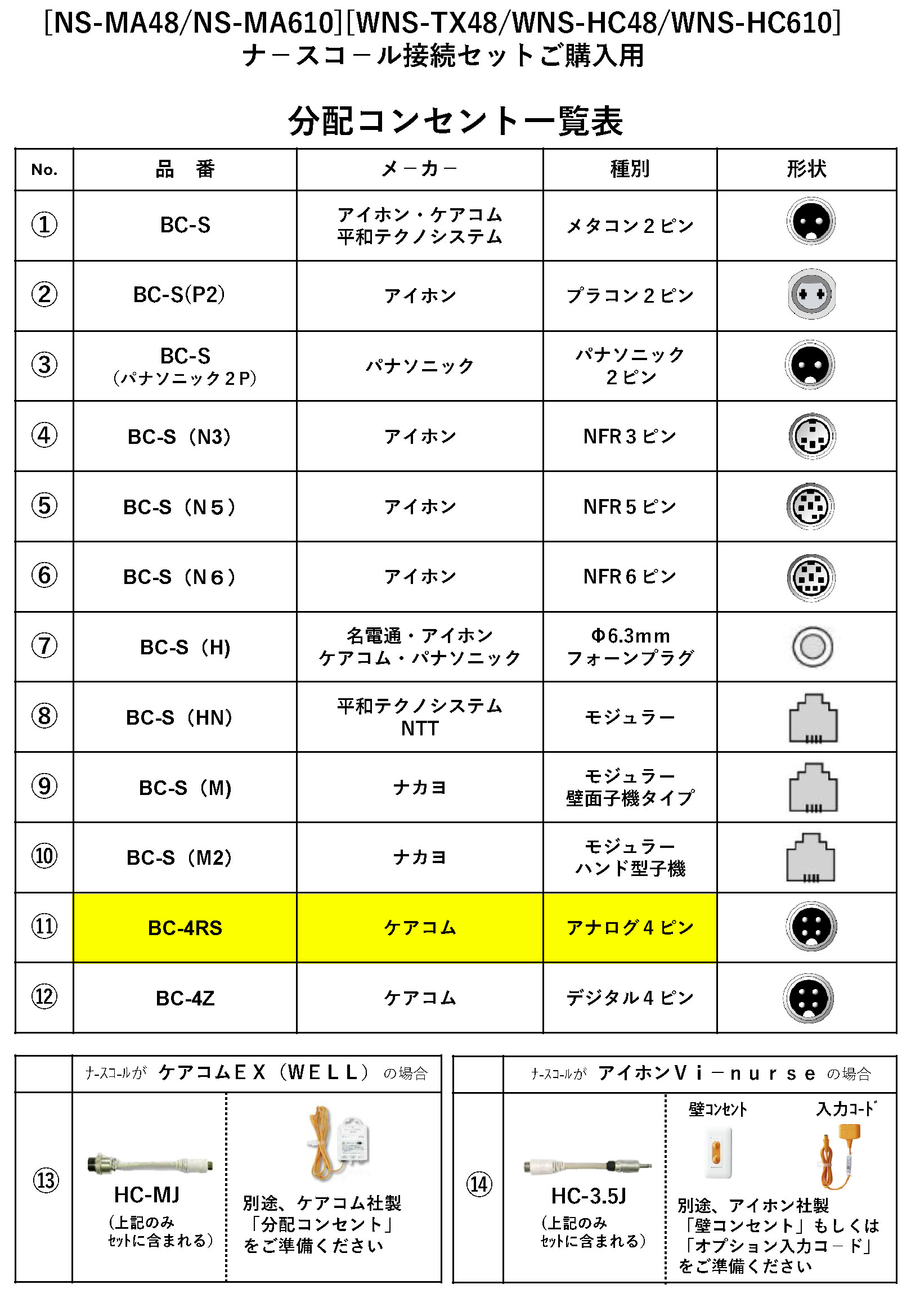

付属の分配コンセント（BC-4RS）により、壁面のナースコールコンセントを占有しません。もともと使用していたハンド型子機（ナースコールボタン）を併用できるため、緊急時の呼び出し機能はそのままに、センサーによる見守りを追加できます。

電池切れお知らせ機能で運用も安心

電池寿命は1日10回の送信で約2年と長寿命設計（単4形アルカリ電池2本使用）。電池残量が少なくなると、送信機および受信機側の両方でお知らせするため、予期せぬ電池切れによる検知漏れを防ぎます。

混信を低減する「4周波切替」対応

小電力セキュリティ無線（4周波切替対応型）を採用。隣接する部屋で複数のシステムを運用する場合でも、周波数を切り替えることで電波の混信を最小限に抑え、安定した通信環境を維持します。

最大40台までの多機能拡張性

受信機（HCR-200F）には最大40台までの送信機を登録可能です。マットセンサー以外にも、竹中エンジニアリング製の様々なワイヤレスセンサーをナースコールシステムに統合し、施設全体の安全管理を強化できます。

選定時に評価したい強み

  • 優れた施工性： 配線工事が一切不要で、導入したその日から使用可能。
  • 高い耐久性： 有線センサー最大の弱点である「コード断線」が発生しない。
  • 運用性： 休止タイマーや電池切れ報知など、現場目線の機能が充実。
  • 互換性： ケアコム製主要アナログシステムに幅広く対応。

施工・設置ガイド

本製品は専門的な施工を必要とせず、以下の手順で設置が可能です。

工程 内容
1. マットの配置 ベッドサイドや居室入口の床面にマットセンサーを設置。滑り止めを確認。
2. 受信機の固定 受信機のフックを使用し、ベッド柵やヘッドボードの見えやすい位置に掛ける。
3. コンセント接続 壁面のナースコールコンセントに分配器を接続。ハンド型子機も分配器に差し込む。
4. 動作テスト マットを踏んでナースコールが正しく鳴動し、復旧ボタンで止まるか確認。

製品仕様

セット全体・各ユニット仕様

項目 内容
製品構成 マットセンサー送信機（TX-M48）
フック付受信機（HCR-200F）
分配コンセント（BC-4RS）
マットセンサーサイズ 幅800 × 奥行400 × 厚さ6mm
マットセンサー重量 約1,100g（電池含む）
電源（送信機） 単4形アルカリ乾電池 × 2本（DC3V）
電池寿命 約2年（1日10回送信、常温時）
無線到達距離 約100m（見通し距離）
周波数 426MHz帯（小電力セキュリティ無線、4周波切替）
休止タイマー機能 約5分間（送信機ボタン操作）
防水性（送信機） 簡易防水構造
対応ナースコール ケアコム製 多重線R型・省線S型（4ピン）専用
分配コンセント入力 R,S型4ピンレセプタクル × 1、ジャック × 2
分配コンセント出力 R,S型4ピンプラグ × 1（リード線長さ：1.5m）
設置環境 屋内専用（-10℃〜+50℃）

FAQ

Q：ケアコム製のナースコールなら、どのタイプでも使えますか？ A：本製品（WNS-TX48-11）は「多重線R型」および「省線S型」の4ピンアナログ接続専用です。デジタル式の「Z型」には対応していませんので、導入前に必ず回線種別をご確認ください。
Q：既存の「握りボタン（ハンド型子機）」は使えなくなりますか？ A：いいえ、併用可能です。付属の分配コンセントを使用することで、元の握りボタンと本センサーの両方を同時に接続して使用できます。
Q：電池が切れたらどうなりますか？ A：電池切れ報知機能が搭載されています。送信機の表示灯が点滅し、受信機側でもお知らせします。電池寿命の目安は約2年です。
Q：電波が隣の部屋と混信しませんか？ A：4周波切替機能を搭載しており、周波数を設定することで混信を回避できます。また、最大40台までの個別識別管理が可能です。
Q：掃除の時にマットを踏むと反応してしまいますか？ A：送信機の「休止」ボタンを押せば、約5分間検知を一時停止できます。その間に清掃や介助を行っていただければ、ナースコールを鳴らさずに済みます。
Q：無線距離はどのくらい届きますか？ A：見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリートや金属扉など）により短くなる場合があります。
Q：マットは水拭きしても大丈夫ですか？ A：簡易防水構造となっておりますので、通常の水拭きによるお手入れは可能です。ただし、水の中に浸けたり、大量の水を直接かけたりすることは避けてください。
Q：受信機はどのように設置すればいいですか？ A：背面のフックを使用して、ベッド柵やヘッドボードに掛けてください。分配コンセントには磁石も付いているため、金属部への固定も可能です。
Q：マットセンサーだけを後から追加できますか？ A：はい、可能です。受信機には最大40台まで送信機を登録できるため、増設も容易に行えます。
Q：マットがズレて困ることはありませんか？ A：マット裏面にはすべり止め加工が施されており、床からズレにくい設計になっています。
