NS-MA610-11 マットセンサー ナースコールセット(有線式) ケアコム アナログ4ピン向け TAKEX 竹中エンジニアリング [NS-MA610-11]

NS-MA610-11 マットセンサー ナースコールセット(有線式) ケアコム アナログ4ピン向け TAKEX 竹中エンジニアリング [NS-MA610-11]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ケアコム対応 離床センサー ナースコール連動

NS-MA610-11 マットセンサー ナースコールセット(有線式) ケアコム アナログ4ピン向け

病院や介護施設のナースコールに接続し、対象者の離床や徘徊を確実に検知する有線式マットセンサーセットです。高耐久な「MA-610」センサーと、既存のハンド子機を併用できる分配コンセント「BC-4RS」が同梱されており、導入後すぐにご活用いただけます。

  • 型番： NS-MA610-11 (MA-610 + BC-4RS セット)

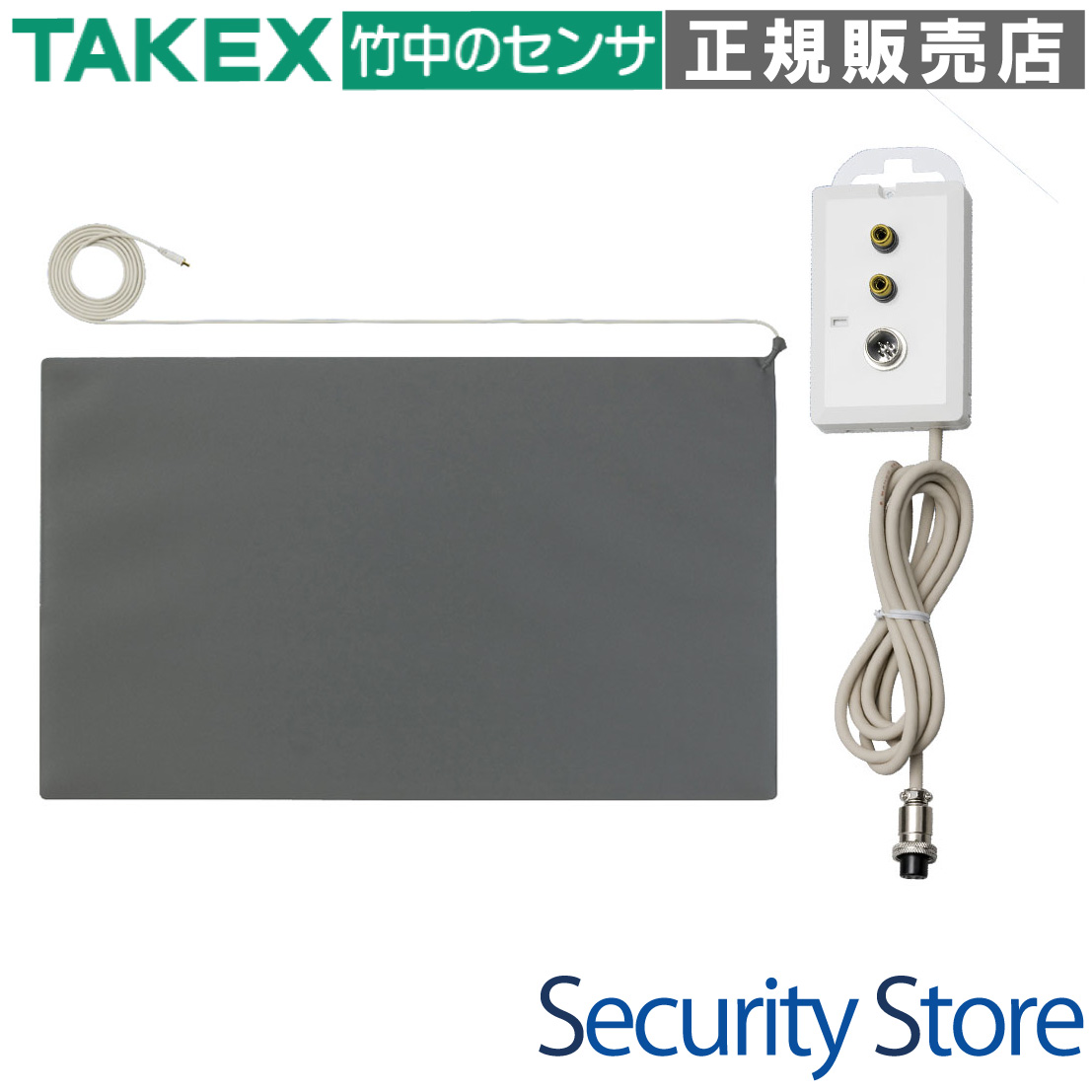

  • 製品構成： マットセンサー(MA-610) ＋ 分配コンセント(BC-4RS)
  • 対応システム： ケアコム製 ナースコール（多重線R型・省線S型 4ピン）
  • 主な用途： 離床検知、徘徊対策、転倒・転落リスクの早期発見
  • センサー仕様： 荷重検知式（無電圧a接点出力）、厚み5mm、日常生活防水

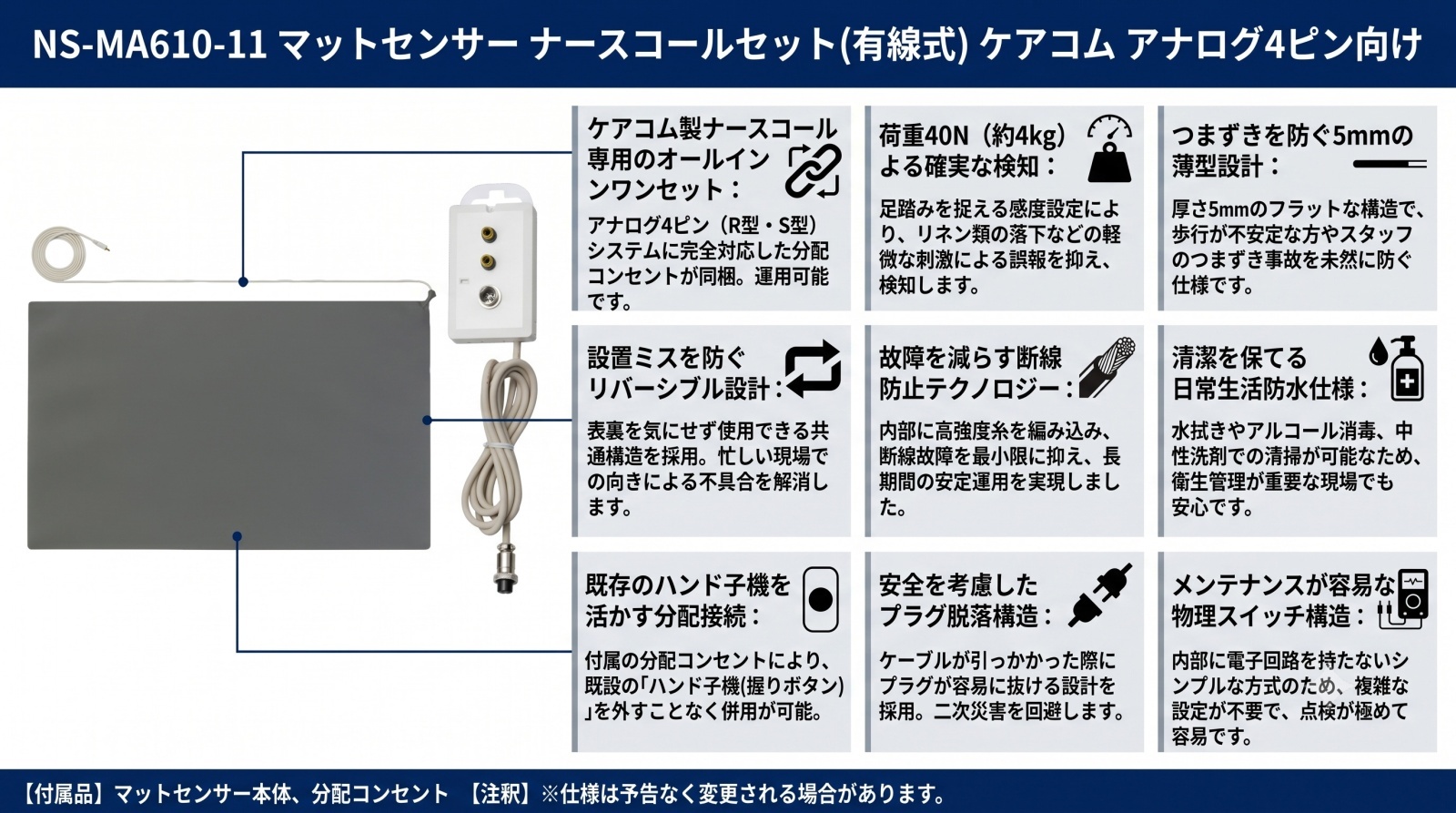

NS-MA610-11 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での離床・徘徊検知
  • ベッドからの転倒・転落防止対策
  • 夜間の無断外出や徘徊の早期発見
  • ケアコム製4ピンナースコール環境への増設

導入前に確認したいポイント

  • ナースコールがケアコム製4ピン（R/S型）か
  • ※デジタル式（Z型）には適合しません
  • 接続に「ハンド子機」が必須となります
  • マットを折り曲げて使用・保管しないでください

特長

導入後すぐに使えるコンプリートセット

高機能なマットセンサー「MA-610」と、ケアコム製ナースコールに対応した分配コンセント「BC-4RS」をパッケージ化。個別に選定する手間がなく、届いたその日から運用を開始できるBtoB向けのセットモデルです。

荷重40N（約4kg）に反応する高精度検知

直径4cmの面積に約4kgの荷重がかかることで確実に反応する面状接点構造を採用。リネン類や枕の落下による誤報を抑えつつ、人間の足による踏み込みには即座に反応する、現場の声を反映した感度チューニングが施されています。

つまずきを防止する5mmの超薄型設計

センサーの厚みはわずか5mm。床面との段差を極限まで抑えることで、歩行が不安定な対象者やスタッフのつまずき事故を未然に防ぎます。グレーの防汚カラーにより、どのような床材にも自然に馴染みます。

設置ミスをゼロにする完全リバーシブル構造

表裏共通の軟質PVC素材を採用。現場での設置時に表裏を気にする必要がなく、どらちの面を上にしても正しく動作します。忙しい現場でのヒューマンエラーを構造的に排除する設計です。

徹底した断線防止テクノロジー

医療現場で最も多い故障原因「断線」に対し、3段構えの対策を講じています。リード線内部には抗張力を高める高強度糸を編み込み、接合部には頑丈なブッシュ加工を採用。さらにプラグ部は一体成形により耐久性を飛躍的に高めています。

衛生管理を支える日常生活防水構造

センサー本体は日常生活防水仕様となっており、アルコールや中性洗剤による拭き取り清掃が可能です。感染症対策が重要視される医療・介護現場において、常に清潔な状態を維持できます（※プラグ部を除く）。

既存のハンド子機をそのまま併用可能

同梱の分配コンセント「BC-4RS」を使用することで、既設のハンド子機（握りボタン）とマットセンサーを同時に接続できます。どちらの信号もナースコール親機へ通知されるため、標準的なケア機能を損なうことがありません。

安全を優先したプラグ脱落セーフティ

リード線のプラグは、足や車椅子を引っ掛けた際にあえて容易に抜ける「挿入式」を採用しています。断線トラブルを防ぐだけでなく、ケーブルに引っ張られて対象者が転倒する二次災害を防ぐ高度なフェイルセーフ思想に基づいています。

選定時に評価したい強み

  • 確実な動作： 純粋な物理スイッチ構造により、複雑な設定なしで安定稼働
  • 高い耐久性： 金メッキ接点と強化リード線による、5年間の長期運用を見据えた設計
  • 簡単設置： 分配コンセントは裏面磁石とフック付きで、ベッドへの固定も容易
  • 保守の容易さ： 内部に電子回路を持たないため、テスターによる導通確認のみで故障診断が可能

施工・設置ガイド

本製品の性能を維持し、長く安全にご使用いただくための設置基準です。

確認項目 この製品での考え方
設置位置 ベッドサイドの足元、または部屋の出入り口。動線が有効検知部を通るように配置してください。
禁止事項 折り曲げ厳禁。 内部接点がショートし、常時発報の原因となります。保管時も平置きしてください。
接続の注意 分配コンセントには、必ず「ハンド子機」を接続してください。未接続だとシステムが断線異常を検知する場合があります。
荷重制限 車椅子やベッドの車輪による通過、局所的な大荷重は避けてください。内部電極を破壊する恐れがあります。

製品仕様

マットセンサー (MA-610)

項目 内容
外形寸法 H 600 × W 1,000 × D 5 mm
有効検知部 H 545 × W 955 mm
質量 約 3.2 kg
出力方式 無電圧接点（受圧連動 / a接点）
接点容量 30V / 100mA（微弱信号用）
荷重感度 40N / 40φ 押圧（約4kg）
リード線 長さ 3m（クリーム色）、高強度糸組み込み、ピンプラグ付
材質 軟質PVC（グレー）
防水性 日常生活防水構造（プラグ部を除く）
使用温度範囲 -10℃ 〜 +50℃

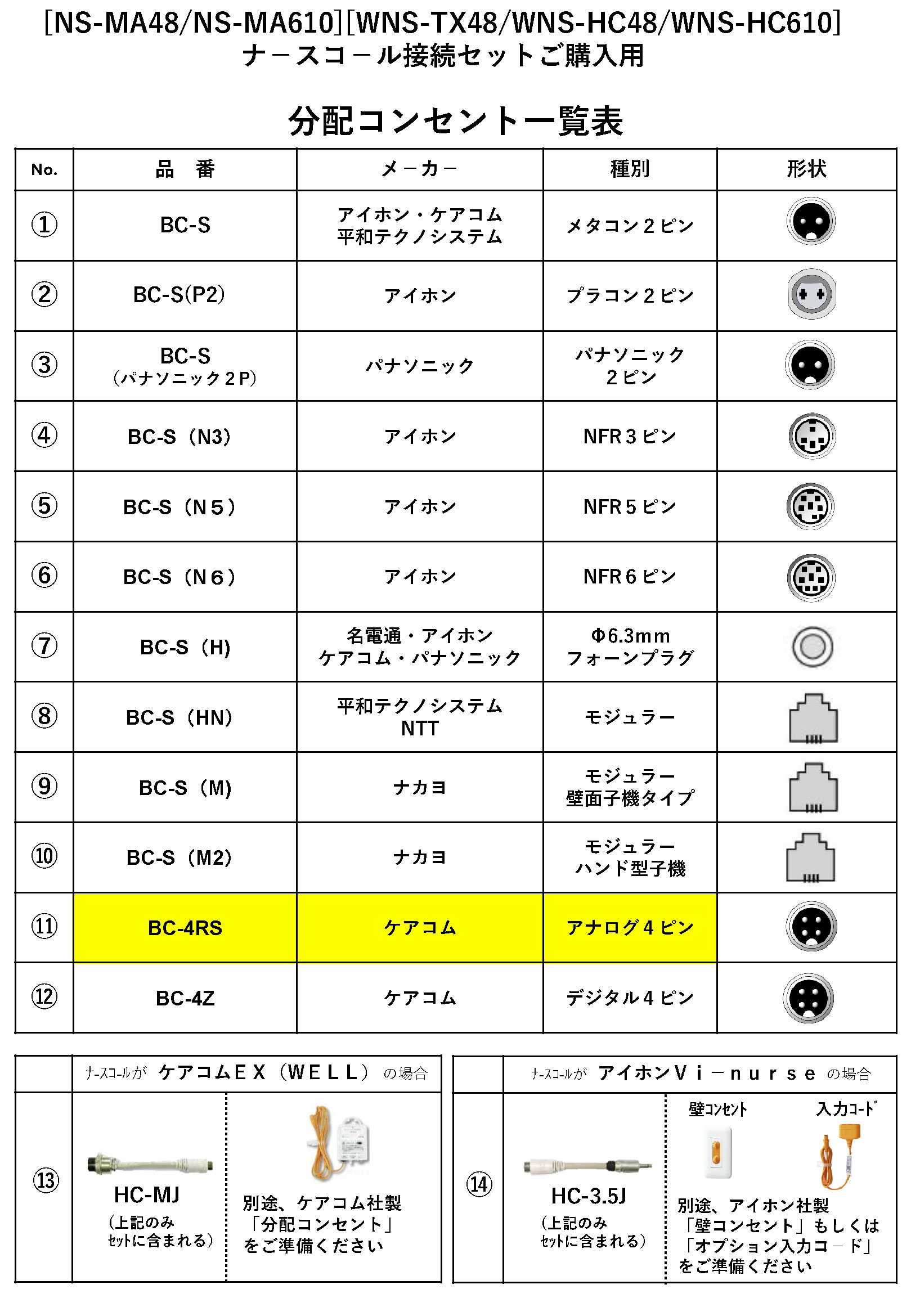

分配コンセント (BC-4RS)

項目 内容
対応メーカー ケアコム製（多重線R型・省線S型）
入力端子 ピンプラグ用ジャック × 2、R/S型4ピンレセプタクル × 1
出力端子 R/S型4ピンプラグ × 1（リード線 1.5m）
設置方法 露出型（裏面磁石、取付フック付）
外形寸法 W 64 × H 123 × D 25.5 mm

FAQ

Q：ケアコム製のナースコールなら、どのタイプでも使えますか？ A：本製品はアナログの「4ピン R型・S型」専用です。同じ4ピン形状でもデジタル式の「Z型」には適合しませんので、事前に既設設備の型番をご確認ください。
Q：センサーにLED表示や通電ランプはありますか？ A：本製品は高い耐久性を確保するため内部に電子基板を持たない物理スイッチ構造です。LEDはありません。動作確認はナースコール側の発報で行ってください。
Q：センサーマットを掃除する際に水洗いはできますか？ A：日常生活防水構造ですので、水拭きやアルコール消毒、中性洗剤での清掃が可能です。ただし、完全防水ではないため、水に浸すことは避けてください。また、プラグ部は浸水厳禁です。
Q：折り曲げて保管しても大丈夫ですか？ A：厳禁です。マットを折り曲げると内部の電極が折れてしまい、何も乗っていないのに鳴り止まない「ショート故障」の原因となります。保管時は必ず平らに置くか、製品箱に入れて保管してください。
Q：ハンド子機（握りボタン）を繋がずに使用できますか？ A：推奨されません。多くのナースコールシステムでは、分配コンセントにハンド子機が接続されていないと「脱落断線異常」のアラームが発生します。必ずハンド子機とセットで接続してください。
Q：センサーの感度（重さ）を調整することはできますか？ A：感度は40N（約4kg）に固定されており、調整はできません。これは誤報を最小限にしつつ、確実に踏み込みを検知するための最適な設定値となっています。
Q：車椅子がマットの上を通っても大丈夫ですか？ A：極端な点荷重がかかると内部接点を傷める原因となります。常用的に車椅子が通る場所への設置は避けるか、通過時はマットを一時的に避けていただくことを推奨します。
Q：マットの上にラグや別のマットを重ねても反応しますか？ A：はい。市販のラグ等を重ねる「保護敷設」が可能です。センサーへの直接的なダメージを減らしつつ、荷重は透過して検知されます。
Q：製品の寿命（交換目安）はどのくらいですか？ A：安全にご使用いただくため、納入後「5年」を目安に更新を推奨しています。経年劣化によりPVCが硬化したり、接点のへたりが生じる可能性があるためです。
Q：誰も乗っていないのにナースコールが鳴り続けます。 A：内部ショートの可能性があります。過去に強く折り曲げたり、重いものを置き続けたりしなかったかご確認ください。一度ショートしたマットは修理不可のため、交換が必要となります。
