NS-MA48-13 マットセンサー ナースコールセット(有線式) ケアコムEX(WELL)向け TAKEX 竹中エンジニアリング [NS-MA48-13]

NS-MA48-13 マットセンサー ナースコールセット(有線式) ケアコムEX(WELL)向け TAKEX 竹中エンジニアリング [NS-MA48-13]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） マットセンサー ナースコール連動 ケアコムEX(WELL)対応 介護・報知機器

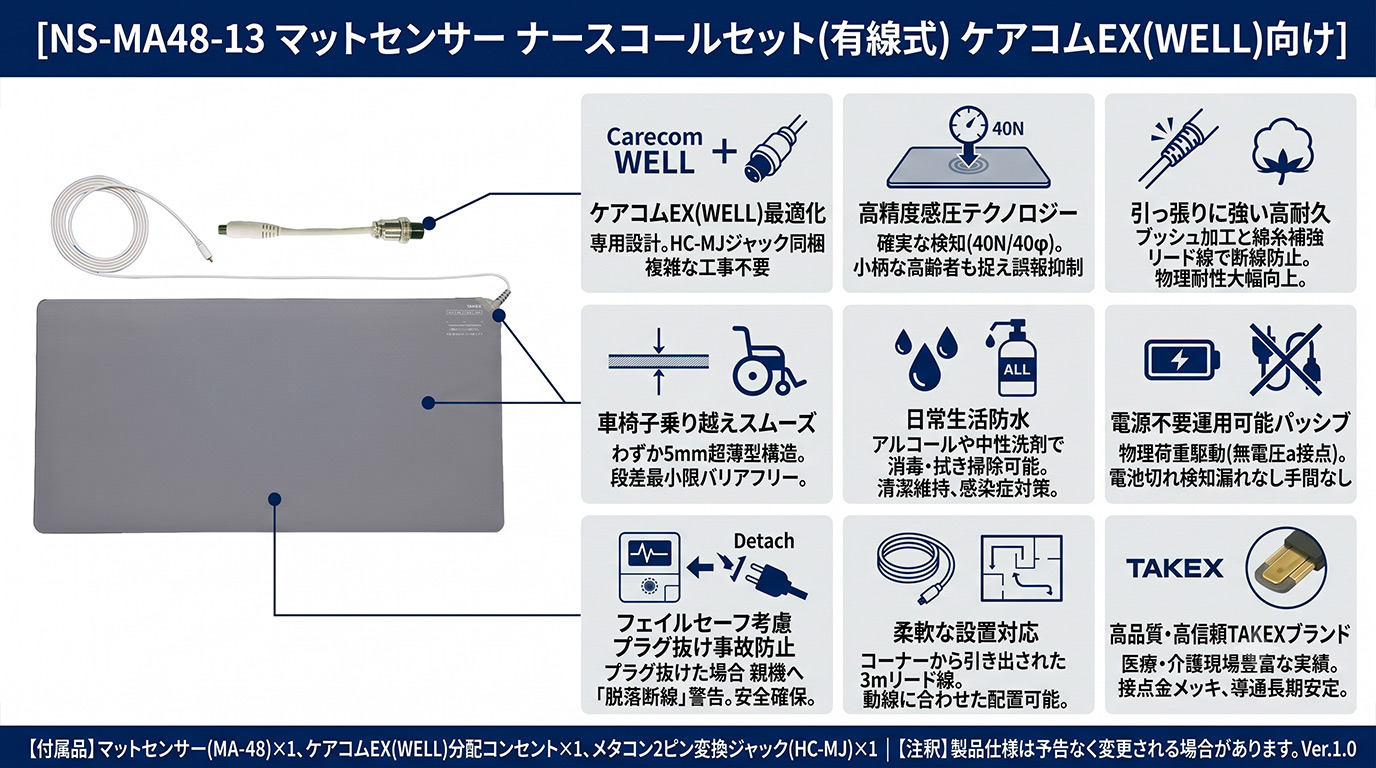

NS-MA48-13 マットセンサー ナースコールセット(有線式) ケアコムEX(WELL)向け

病院や介護施設のナースコールシステムと連動し、ベッドからの離床を確実に検知する有線式マットセンサーのセットモデルです。ケアコムEX（WELL）向け分配コンセントを同梱しており、導入後スムーズに運用を開始できます。

  • 型番： NS-MA48-13
  • 製品構成： マットセンサー(MA-48) ＋ 分配コンセント ＋ 変換ジャック(HC-MJ)
  • 検知方式： 面状感圧接点方式（40N荷重で検知）
  • 主な用途： 離床検知、徘徊対策、転倒防止、夜間の安全管理
  • 対応システム： ケアコムEX（WELL）ナースコールシステム
  • 特長： 高耐久リード線、日常生活防水、5mmの超薄型設計
NS-MA48-13 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での離床通知
  • 認知症患者の徘徊防止対策
  • 夜間の転倒・転落リスク軽減
  • ケアコム製ナースコール導入現場

導入前に確認したいポイント

  • 既設ナースコールのコネクタ形状
  • マット設置場所の床面の平滑さ
  • 車椅子やベッド脚の通過予定の有無
  • 握り押しボタン（子機）の併用有無

特長

高精度の面状感圧テクノロジーによる確実な検知

本製品の心臓部は、40N（約4kgf）の荷重が40φの範囲にかかった際に接点がメイクする高度な感圧チューニングが施されています。この設計により、小柄な高齢者が足を下ろした際の荷重を逃さず検知し、一方で軽量な落下物などによる誤報を最小限に抑える信頼性を実現しています。

断線や物理破損を防ぐ高耐久設計

現場でのハードな使用を想定し、リード線引き出し部には特殊なブッシュ加工を施しています。さらにリード線内部には綿糸による補強を加え、ベッドの移動や足の引っ掛かりによる「引きちぎり」や「断線」に対する耐性を大幅に向上させ、長期にわたる安定運用をサポートします。

つまづきを防止するわずか5mmの超薄型構造

マット全体の厚みをわずか5mmに抑え、床面との段差を最小限にしています。歩行が不安定な患者様でもつまづきにくく、車椅子での乗り越えもスムーズに行えるバリアフリー設計です。素材には表裏共通の軟質PVCを採用し、高い密着性を確保しています。

ケアコムEX（WELL）に最適化されたセット内容

マットセンサー本体だけでなく、ケアコムEX（WELL）システムに適合する分配コンセントや、メタコン2ピン変換ジャック「HC-MJ」を同梱。現場で複雑な加工を行うことなく、ナースコール子機へ直接接続して即座に運用を開始できるパッケージとなっています。

衛生面に配慮した日常生活防水構造

医療・介護の現場で必須となる衛生管理に対応。日常生活防水構造（ピンプラグ部除く）を備えているため、アルコールや中性洗剤を用いた消毒・拭き掃除が可能です。常に清潔な状態を保ちながら運用いただけます。

電源不要で運用可能なパッシブアーキテクチャ

センサー自体に電源を必要としない無電圧接点出力方式を採用。電池交換の手間や電池切れによる検知漏れのリスクがなく、ナースコールシステム側の電力や信号監視機能と連携して動作する、フェイルセーフに優れた設計です。

フェイルセーフを考慮したプラグ抜け事故防止機能

ナースコールの分配コンセントと連携することで、センサーや握り押しボタンのプラグが意図せず抜けた場合に、ナースコール親機で「脱落断線」として警報を発する設定が可能です。万が一の接続不良を見逃さない、医療現場に求められる安全機能を備えています。

現場を選ばない柔軟な設置対応

3mのゆとりあるリード線により、ベッドサイドだけでなくドア前など、患者様の動線に合わせた柔軟な設置が可能です。また、鋭利な物体の落下が懸念される場合は、保護用フロアマットを上から敷設して使用することも可能です。

選定時に評価したい強み

  • 高い物理耐性： 金メッキ接点とリード線補強による長寿命設計
  • 安全設計： 段差5mm＆引っかかり時にあえて抜けるプラグ構造
  • 容易な接続： ケアコム製システムに合わせた変換ジャック同梱済
  • 信頼のTAKEXブランド： 多くの医療現場で実績のあるMAシリーズを採用

施工・設置ガイド

本センサーの信頼性を最大限に引き出すため、以下のガイドラインに従って設置を行ってください。

確認項目 この製品での考え方
設置ロケーション ベッドサイド（第一歩目が踏まれる位置）または出入り口の動線上に配置。
禁止事項 内部接点破壊を防ぐため、折り曲げ・折りたたみは厳禁です。
過荷重対策 ベッドの脚やキャスター付き台車をマットの上に乗せないでください。
接続確認 接続後、必ず実際に踏み込んでナースコールが発報することを確認してください。

製品仕様

項目 内容 (MA-48仕様)
品名 / 品番 マットセンサー / MA-48 (セット型番 NS-MA48-13)
外形サイズ H400 × W800mm × 厚み5mm
有効検知部 H355 × W745mm
質量 約1.1kg
外観色 / 材質 グレー色 / 軟質PVC
ケーブル仕様 3m クリーム色 (ピンプラグ付 / コーナー引き出し)
出力方式 無電圧a接点 (受圧連動 / 常時開)
接点容量 30V ・ 100mA (微小負荷用)
感圧特性 40N / 40φ 押圧 (約4kgf)
防水性能 日常生活防水型 (ピンプラグ部除く)
使用可能温度 -10℃ 〜 +50℃

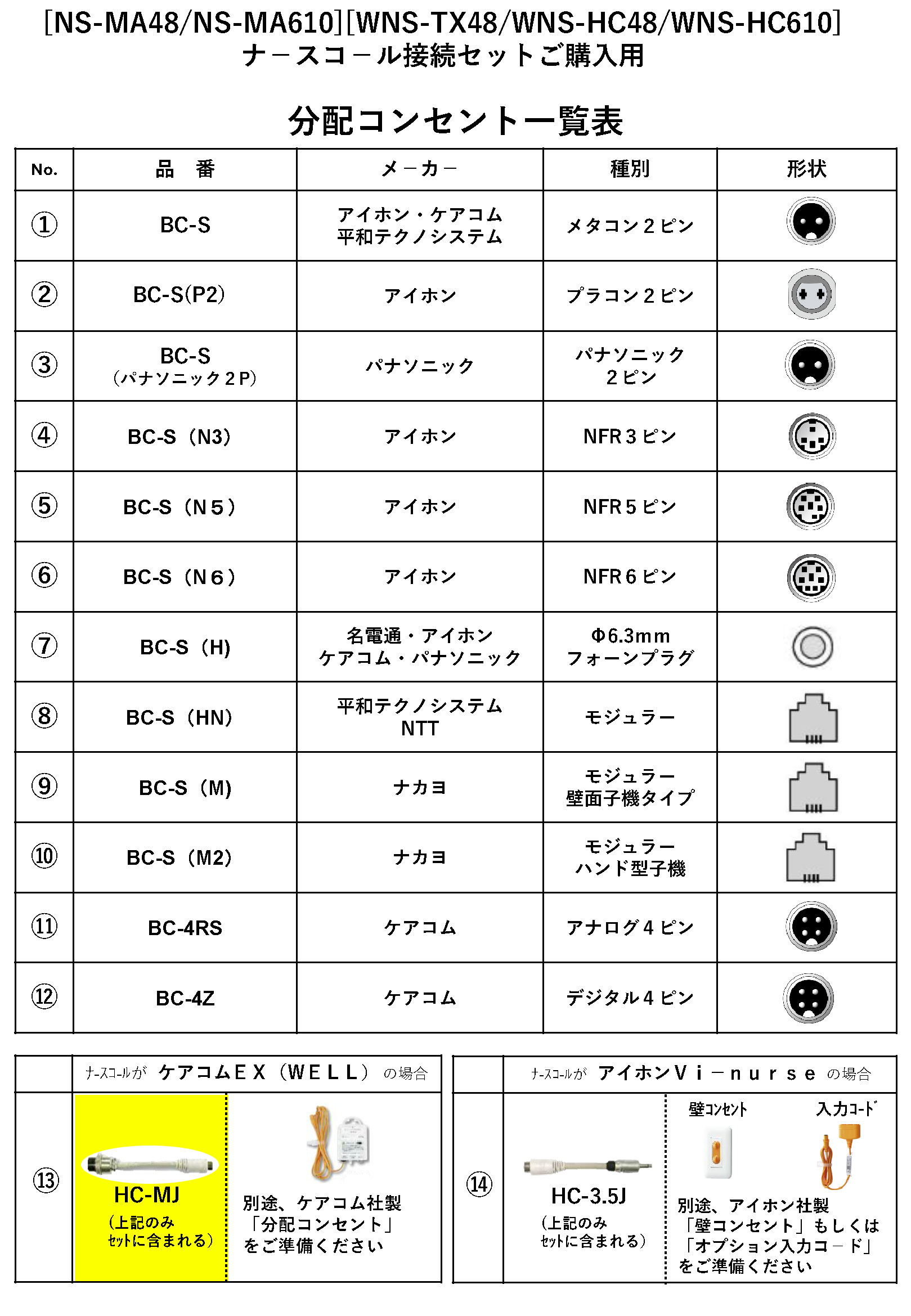

同梱アダプタ ケアコムEX(WELL)向け分配コンセント ＋ HC-MJ変換ジャック

FAQ

Q：センサー自体に電源（電池）は必要ですか？ A：いいえ、必要ありません。荷重による物理的な接点メイクで動作するパッシブ方式のため、電池交換の手間はかかりません。
Q：ケアコム以外のナースコールシステムでも使えますか？ A：本製品（NS-MA48-13）はケアコムEX向けですが、変換アダプタを各メーカー向けに変更することで、アイホン製など他社製システムにも対応可能です。
Q：汚れた場合の清掃方法は？ A：日常生活防水仕様ですので、アルコールや中性洗剤を含ませた布で拭き掃除が可能です。ただし、プラグ部は防水ではないため濡らさないようご注意ください。
Q：車椅子でマットの上を通っても大丈夫ですか？ A：頻繁な通過は内部接点の劣化や故障の原因となります。特に重量物や鋭利な荷重（ベッドの脚、キャスター等）は避けて設置してください。
Q：マットを折りたたんで保管してもいいですか？ A：いいえ、折り曲げは内部の面状接点を破損させるため厳禁です。保管時は平らな状態で保管してください。
Q：ナースコール親機で「脱落断線」アラームが出ます。 A：分配コンセントに既設の「握り押しボタン（子機）」が正しく接続されているか確認してください。未接続の場合、エラーが出る仕様となっています。
Q：反応が鈍い気がするのですが、調整できますか？ A：センサー本体に調整機能はありません。上に保護マットを敷いている場合は厚みを薄くする、または設置面が平らであることを確認してください。
Q：期待寿命はどのくらいですか？ A：安全にご使用いただくための推奨交換目安は、納入後約5年としています。
Q：リード線を引っ掛けてしまった場合、すぐに壊れますか？ A：内部に強化糸を組み込み、引き出し部にブッシュ加工を施した高耐久仕様ですが、過度な負荷は断線の原因となります。
Q：マットの表と裏に指定はありますか？ A：素材は共通ですが、コード引き出し部に「ロットNo.」が印字されている面を上にして設置することを推奨します。
