竹中エンジニアリング（TAKEX）分配コンセントヘルスケアナカヨ製ハンディコール専用

BC-S(M2) 分配コンセントナカヨ製ハンディコール専用品

本製品は、ナカヨ製ハンディコール（ES-HNDINTA-2/5）にTAKEX製センサー機器を接続するための専用インターフェースです。既設のナカヨ製コールシステムを活かしつつ、マットセンサーやベッドセンサーなどの高度な見守り機能を容易に追加できます。

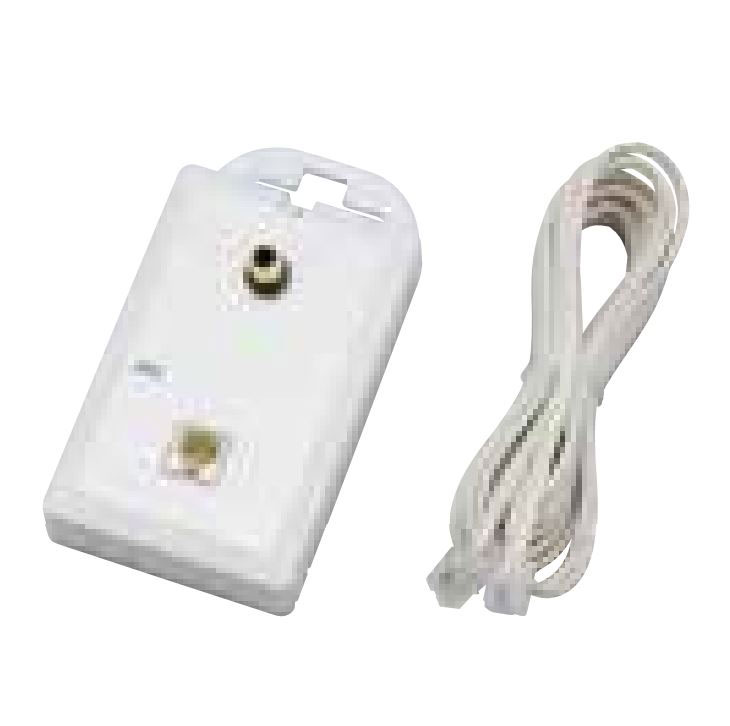

型番： BC-S(M2)
製品名： 分配コンセント（ナカヨ製ハンディコール専用品）
主な用途： 病院・介護施設での離床・見守りセンサー接続
対応親機： 株式会社ナカヨ製ハンディコール ES-HNDINTA-2 / ES-HNDINTA-5
入力端子： RCAピンジャック（センサー側）
出力端子： モジュラージャック（ハンディコール側）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

病院や高齢者施設での離床検知
ナカヨ製コールシステム導入現場
マットセンサーのナースコール連動
ベッドセンサーやアクセスコールの活用

導入前に確認したいポイント

ハンディコールの型番が適合するか
接続するセンサーがRCA出力仕様か
3m以内の配線距離で設置可能か
本体背面のスイッチ設定の変更が可能か

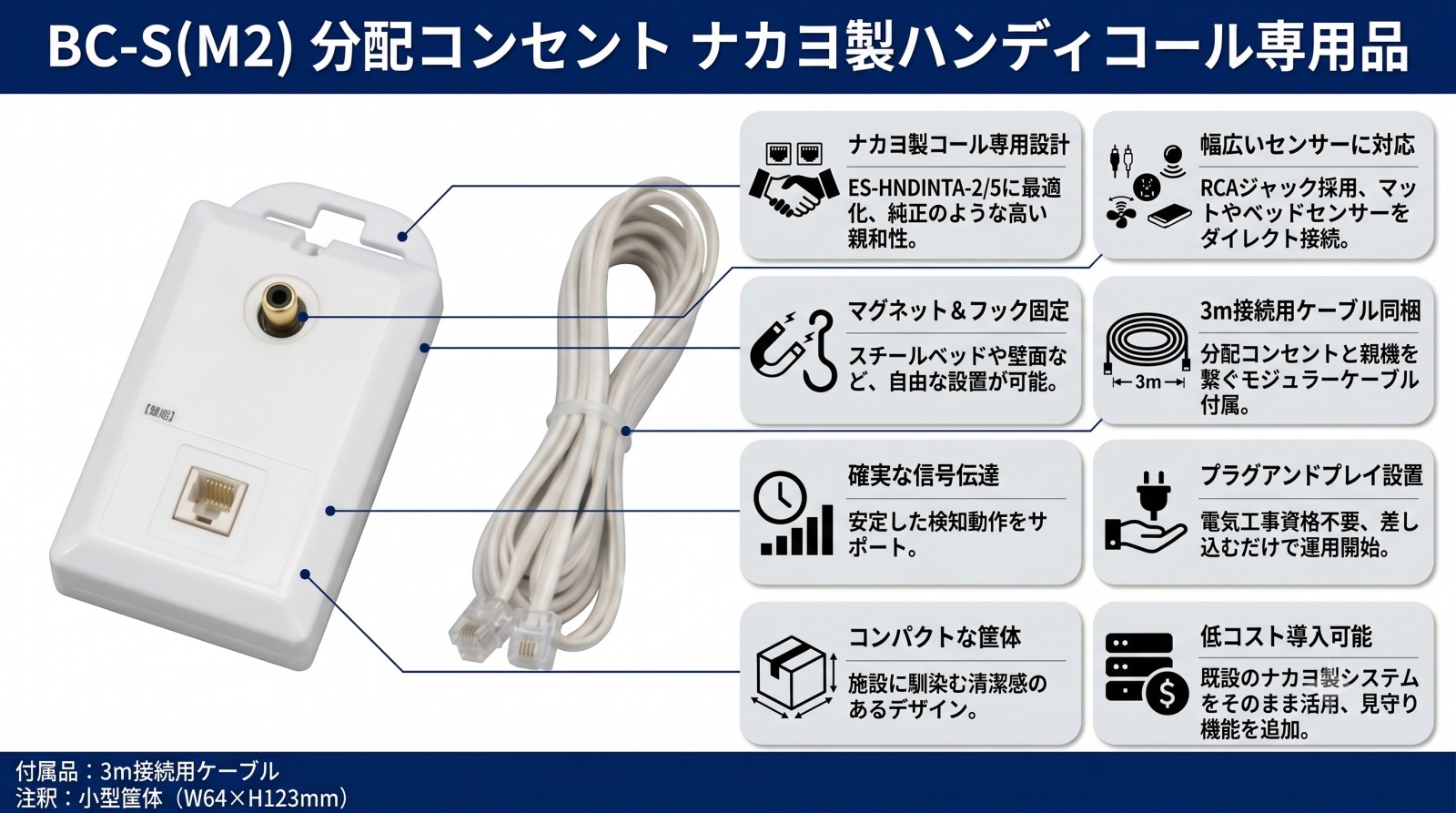

特長

ナカヨ製ハンディコールへの専用設計

株式会社ナカヨ製のハンディコール（ES-HNDINTA-2/ES-HNDINTA-5）に最適化された専用品です。専用設計により、複雑な配線工事をすることなく、モジュラーケーブルでのスムーズな接続を実現しています。

RCAピンジャック入力による幅広いセンサー対応

入力側には汎用性の高いRCAピンジャックを採用。TAKEX製のマットセンサー、ベッドセンサー、アクセスコール受信機など、RCAピンプラグ出力仕様の多種多様なセンサー機器をダイレクトに接続できます。

施工を容易にするマグネット＆フック標準装備

本体裏面には、スチール製のベッドサイドや什器に吸着可能な「磁石」と、壁面のピンなどに掛けるための「フック」を両方備えています。設置環境を選ばず、現場に合わせた最適な固定が可能です。

即座に運用を開始できる3mケーブルを同梱

分配コンセントとハンディコールを接続するための「3mモジュラーケーブル（4極4芯仕様）」が標準で付属しています。別途ケーブルを手配する手間がなく、導入後すぐに設置作業に取り掛かれます。

無電圧メイク接点への確実な信号伝達

センサー側からの無電圧メイク接点信号（0.5秒以上）を確実にキャッチし、ハンディコール側へ伝達します。確実な検知動作が求められる見守り現場において、安定したインターフェースとして機能します。

現場に配慮したコンパクトかつ清潔感のある外観

W64×H123×D35.5mmのコンパクト設計。樹脂製の清潔感ある白色筐体は、病院や介護施設の居室内に設置しても違和感がなく、スペースを圧迫せずに運用いただけます。

    選定時に評価したい強み
    高い互換性： ナカヨ製純正オプションのような親和性を実現
簡単設置： マグネットとフックにより、工具不要での設置が可能
信頼のTAKEX製： センサー専業メーカーならではの安定した信号処理
低コスト導入： 既存システムを活かしたまま見守り機能の強化が可能



施工・設置ガイド

本製品の性能を十分に発揮させるため、以下の手順および注意点をご確認ください。

工程	作業内容・注意点
センサー接続	マットセンサー等のRCAプラグを、本機の「センサー入力」へ確実に差し込んでください。

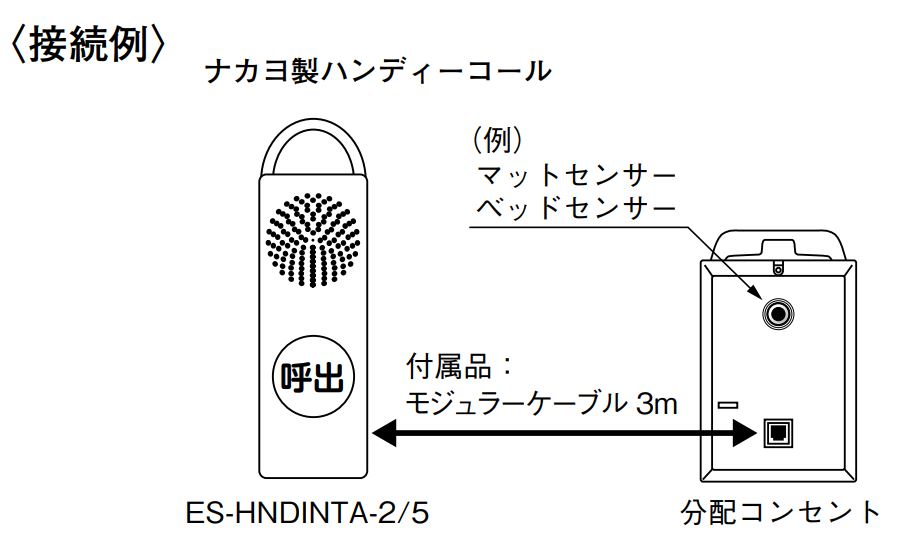

親機接続	付属の3mモジュラーケーブルで、本機の出力とハンディコールの呼出握りボタン接続部を繋ぎます。
機器設定	ハンディコール背面下部の「呼出握りボタン使用有無スイッチ」を必ず『ON』に切り替えてください。
本体固定	ベッドサイドのスチール部へ磁石固定、または壁面のピン等へフックで固定してください。

製品仕様

項目	内容
品名	分配コンセント(モジュラー仕様)
品番	BC-S(M2)
用途	ナカヨ製ハンディコール（ES-HNDINTA-2/ES-HNDINTA-5）専用
入力端子	RCAピンジャック × 1系統（無電圧メイク接点 0.5秒以上）
出力端子	モジュラージャック × 1系統
使用可能周囲温度	-10℃ 〜 +50℃
設置場所	屋内専用（フック付、裏面磁石搭載）
外形寸法	W64 × H123 × D35.5 [mm] （突起部分を除く）
質量	約75g
外観	樹脂製・白色
付属品	モジュラーケーブル (3m / 4極4芯)

FAQ

Q：ナカヨ製以外のナースコールやハンディコールにも使用できますか？ A：いいえ。本製品はナカヨ製「ES-HNDINTA-2」および「ES-HNDINTA-5」の専用品となっております。他のシステムでは正常に動作しない可能性があるため、適合機種を必ずご確認ください。

Q：接続するセンサーに制限はありますか？ A：TAKEX製のRCAピンプラグ出力仕様のセンサー（マットセンサー、ベッドセンサーなど）であれば接続可能です。無電圧メイク接点信号を扱う製品に対応しています。

Q：電源供給は必要ですか？ A：分配コンセント自体に電源供給は必要ありません。ただし、接続する一部のセンサー機器（アクセスコール受信機など）側で電源が必要な場合があります。

Q：設置には工事資格が必要ですか？ A：モジュラーケーブルおよびRCAプラグでの接続ですので、電気工事等の特別な資格は不要です。どなたでも簡単に設置いただけます。

Q：ハンディコールと繋ぎましたが反応しません。 A：ハンディコール本体の背面にある「呼出握りボタン使用有無スイッチ」が『ON』になっているか確認してください。ここがOFFの場合、センサー信号を受け付けません。

Q：屋外で使用できますか？ A：いいえ、本製品は屋内専用です。防水機能も備わっていないため、結露や水濡れの恐れがない環境でご使用ください。

Q：付属のケーブルより長いものを使ってもいいですか？ A：標準で3mのケーブルが付属しています。延長される場合は、ノイズの影響や信号減衰を防ぐため、極端な延長は避け、メーカー指定範囲内での使用を推奨します。

Q：磁石でベッドに固定しても影響はありませんか？ A：一般的なスチール製ベッド等への固定は問題ありませんが、強力な磁力に影響を受ける精密機器の至近距離は避けて設置してください。

Q：接続したマットセンサーを感知してからコールが鳴るまでの時間は？ A：0.5秒以上の継続した入力信号を受け付けてから出力されます。瞬時の信号では動作しない設計により、不要な誤報を抑制しています。

Q：保証期間や免責事項は？ A：本製品は医療用や災害防止用機器ではありません。取扱説明書を遵守しない使用や不適切な組み合わせによる損害については免責となります。
