NS-MA610-13 マットセンサー ナースコールセット(有線式) ケアコムEX(WELL)向け TAKEX 竹中エンジニアリング [NS-MA610-13]

NS-MA610-13 マットセンサー ナースコールセット(有線式) ケアコムEX(WELL)向け TAKEX 竹中エンジニアリング [NS-MA610-13]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マットセンサー ナースコール連動 介護・福祉施設 離床検知

マットセンサー ナースコールセット(有線式) NS-MA610-13
ケアコムEX(WELL)向け分配コンセント同梱セット

病院や介護施設の離床検知に。届いたその日からケアコムEX(WELL)システムで運用可能な、高耐久マットセンサーと分配コンセントのパッケージ。

本製品は、高品質なマットセンサー「MA-610」と、ケアコムEX(WELL)向けの分配コンセントをパッケージ化したセット商品です。ベッドサイドに設置することで、対象者がベッドから降りた際の荷重を検知し、ナースコールで即座に通知。転倒リスクの軽減と徘徊の早期発見を強力にサポートします。

  • 型番： NS-MA610-13

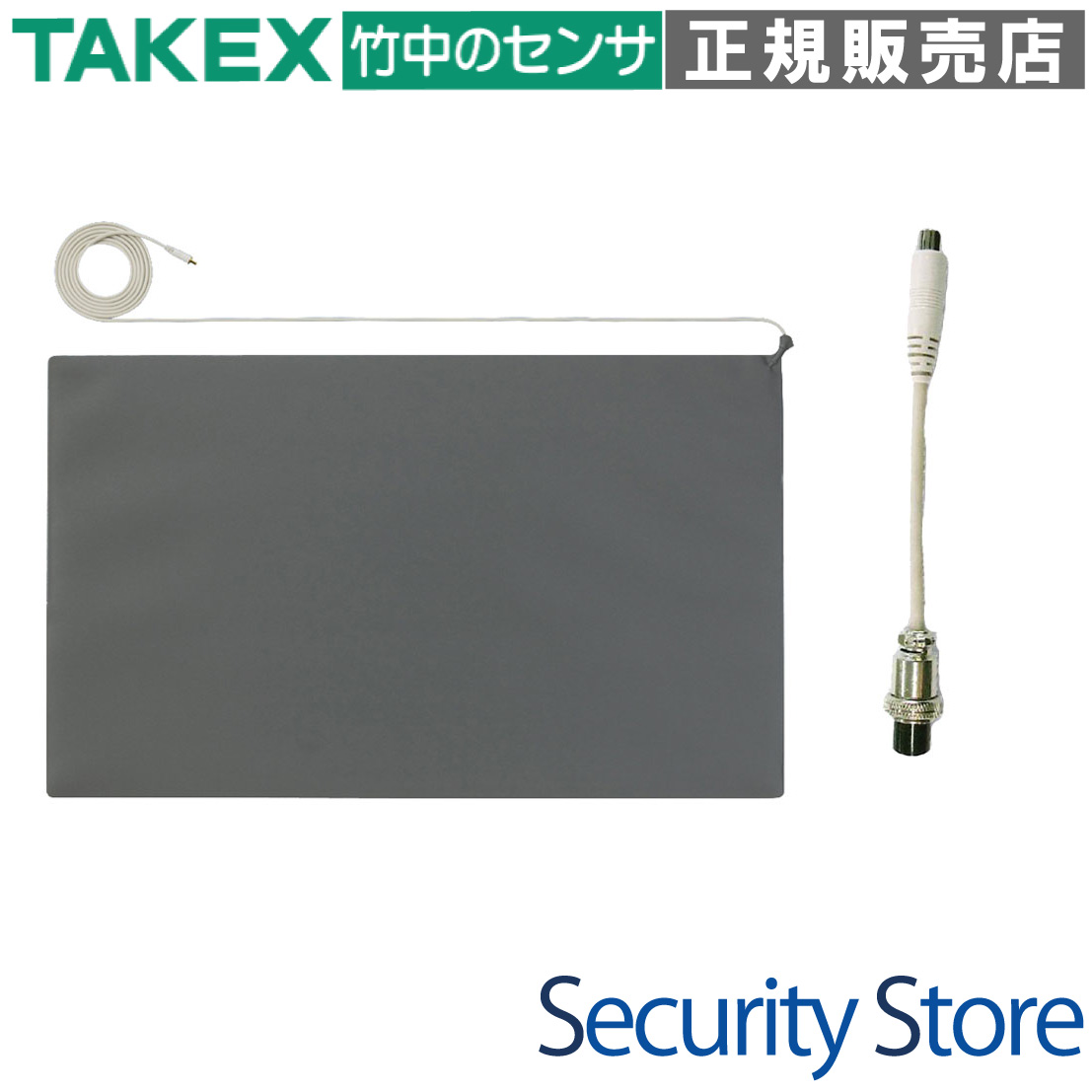

  • セット内容： マットセンサー(MA-610) ＋ ケアコムEX(WELL)用分配コンセント
  • センサー方式： 面状接点式（無電圧接点出力）
  • 主な用途： 離床検知、徘徊報知、転倒・転落防止
  • 設置場所： ベッドサイド、部屋の出入り口、通路の床面
  • 対応システム： ケアコムEX(WELL) ナースコールシステム
NS-MA610-13 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 医療機関・介護施設での離床管理
  • 深夜帯の徘徊・無断外出の早期発見
  • ベッドからの転倒リスクが高い方の見守り
  • 既存のナースコールを活用した安価な導入

導入前に確認したいポイント

  • 既設ナースコールが「ケアコムEX(WELL)」であるか
  • 壁面コンセントの形状がセット品と適合するか
  • 設置場所の床面が平坦であるか
  • 対象者の体重が検知荷重(約4kg以上)を満たすか

特長

1. 確実な荷重検知を実現する「面状接点テクノロジー」

内部に精巧な面状電極を配置。設定された荷重（約4kg/直径4cm）がかかることで内部接点が物理的に接触し、確実なトリガー信号を発生させます。人間の足の踏み込みには即座に反応しつつ、枕や軽いリネン類の落下等による不要な誤報を抑制する絶妙な感度チューニングが施されています。

2. つまずきを防止する「5mm厚」の超薄型設計

マットの厚みをわずか5mmに抑えることで、設置時の段差を最小限化しました。対象者や巡回スタッフのつまずき事故を未然に防ぐ安全設計です。外観はあらゆる床材に馴染みやすいグレー色を採用し、視覚的な違和感も軽減しています。

3. 表裏どちらでも使用可能な「完全リバーシブル構造」

表裏共通の軟質PVC素材を採用しており、どちらの面を上にしても正しく動作する完全リバーシブル仕様です。現場での設置時に表裏を誤るというヒューマンエラーを構造的に排除し、忙しい現場でも迷わず設置いただけます。

4. 現場の過酷な使用に耐える「高耐久リード線」

断線トラブルを最小限に抑えるため、3mのリード線内部に高強度糸を編み込んでいます。さらに、リード線とマットの接合部には堅牢なブッシュ加工を施し、折り曲げ応力の集中を回避。金メッキ接点の採用により、長期間の使用でも安定した信号伝達を維持します。

5. 衛生的な運用を支える「日常生活防水構造」

医療現場での感染症対策を考慮し、マット本体は日常生活防水構造となっています。アルコールや中性洗剤による清掃・消毒が可能であり、常に清潔な状態を保つことができます（※プラグ部は水分厳禁です）。

6. 事故を防ぐ「プラグ抜けフェイルセーフ」設計

リード線のプラグは、あえてロック機構を持たない挿入式を採用。万が一、スタッフや対象者が足を引っ掛けた際、ケーブルが引きちぎれたり、マットが引っ張られて転倒を招く前に、安全にジャックから抜けるよう設計されています。

7. 複雑な設定不要、接続のみで運用開始

純粋な物理スイッチ構造のため、センサー本体に電源や複雑な設定スイッチはありません。同梱の分配コンセントをナースコール子機に接続し、マットのプラグを差し込むだけで、すぐに高精度な見守り体制を構築できます。

選定時に評価したい強み

  • 抜群の耐久性： リード線への綿糸補強とブッシュ加工による断線防止策が徹底されています。
  • 施工の簡便さ： ケアコムEX(WELL)専用の分配コンセント同梱で、アダプタ選定の手間がありません。
  • 高い安全性： 5mmの薄さと、引っ掛け時に抜ける安全プラグ構造で転倒二次災害を防ぎます。
  • 信頼のTAKEX製： セキュリティ・介護センサーの国内大手メーカーによる高品質設計です。

施工・設置ガイド

本製品の性能を最大限に発揮し、末永くご使用いただくためのガイドです。

確認項目 この製品での考え方・注意点
設置位置 ベッドの長辺に沿って、対象者が足を着く位置を完全にカバーするように配置してください。
折り曲げ厳禁 内部接点の破損を防ぐため、保管・設置時を問わず丸めたり折り曲げたりしないでください。
キャスター通過 ベッドの車輪や車椅子の通過、かかとの尖った靴での歩行は電極を破壊する恐れがあるため避けてください。
分配コンセント接続 必ずナースコールの「握り押しボタン」を併用してください。未接続だとシステムが断線異常を検知する場合があります。

製品仕様

マットセンサー本体（MA-610）
項目 内容
サイズ W1,000 × H600 × D5mm
有効検知部 W955 × H545mm（外周約20〜27mmは不感帯）
質量 約3.2kg
材質 軟質PVC（グレー）
出力方式 無電圧a接点（受圧連動）
接点容量 30V 100mA
荷重感度 40N / 40φ押圧（直径4cmに約4kg以上の荷重）
リード線 3m クリーム色、ピンプラグ付（高強度糸組み込み）
防水性能 日常生活防水（ピンプラグ部を除く）
使用可能周囲温度 －10℃〜＋50℃
セット内容・変換仕様
対応ナースコール ケアコムEX(WELL)向け
同梱品 マットセンサー本体、分配コンセント、変換アダプタ(HC-MJ相当等)
推奨交換目安 導入後 5年（安全運用のため）

FAQ

Q：センサーを丸めて保管しても大丈夫ですか？ A：いいえ、絶対に丸めたり折り曲げたりしないでください。内部の面状接点が折れ曲がると、常時発報（ショート）の原因となり、修理が不可能になります。常に平らな状態で保管してください。
Q：車椅子でマットの上を通過しても問題ありませんか？ A：極端な「点荷重」は内部電極を破壊する可能性があるため、車椅子やベッドの車輪、キャスター付きの台車などが通過しないように設置してください。
Q：電池交換は必要ですか？ A：本製品は物理的なスイッチ構造を用いた有線式センサーですので、電池は不要です。
Q：マットの上に薄いラグやフロアマットを敷いても検知しますか？ A：はい、可能です。マットへの直接的なダメージを軽減するために保護敷設を行うことができます。ただし、総重量が検知感度(40N)を超えないようご注意ください。
Q：水洗いはできますか？ A：マット本体は日常生活防水ですので、アルコールや中性洗剤を含ませた布での清掃が可能です。ただし、水没させたり、ピンプラグ部に水がかかったりしないようにしてください。
Q：人が乗っていないのにナースコールが鳴り続けます。 A：マットの上に重い物が置かれていないか確認してください。何もないのに鳴り続ける場合は、内部接点のショート（故障）が考えられます。
Q：設置に資格は必要ですか？ A：特別な電気工事資格は不要です。分配コンセントとナースコール子機を繋ぎ、マットを差し込むだけで設置完了します。
Q：寿命はどのくらいですか？ A：物理的な劣化を考慮し、メーカーでは安全運用のための目安として「導入後5年」での交換を推奨しています。
Q：ケアコム以外のナースコールでも使えますか？ A：本セットはケアコムEX(WELL)専用です。他のシステム（アイホン等）でご使用の場合は、対応する別のセット品番をご選定ください。
Q：人が乗っても反応しないことがあります。 A：プラグが奥まで確実に差し込まれているか確認してください。また、マットの端（不感帯）を踏んでいる場合は反応しません。中央付近を踏んで動作を確認してください。
