WNS-HC48-13 マットセンサー ナースコールセット(無線式) ケアコムEX(WELL)向け TAKEX 竹中エンジニアリング [WNS-HC48-13]

WNS-HC48-13 マットセンサー ナースコールセット(無線式) ケアコムEX(WELL)向け TAKEX 竹中エンジニアリング [WNS-HC48-13]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング(TAKEX) 離床センサー 無線式ナースコール ケアコムEX(WELL)対応 介護・医療施設向け

WNS-HC48-13 マットセンサー ナースコールセット(無線式) ケアコムEX(WELL)向け

ベッドサイドや出口に敷くことで、転落・徘徊を未然に防ぐワイヤレス式マットセンサーセットです。

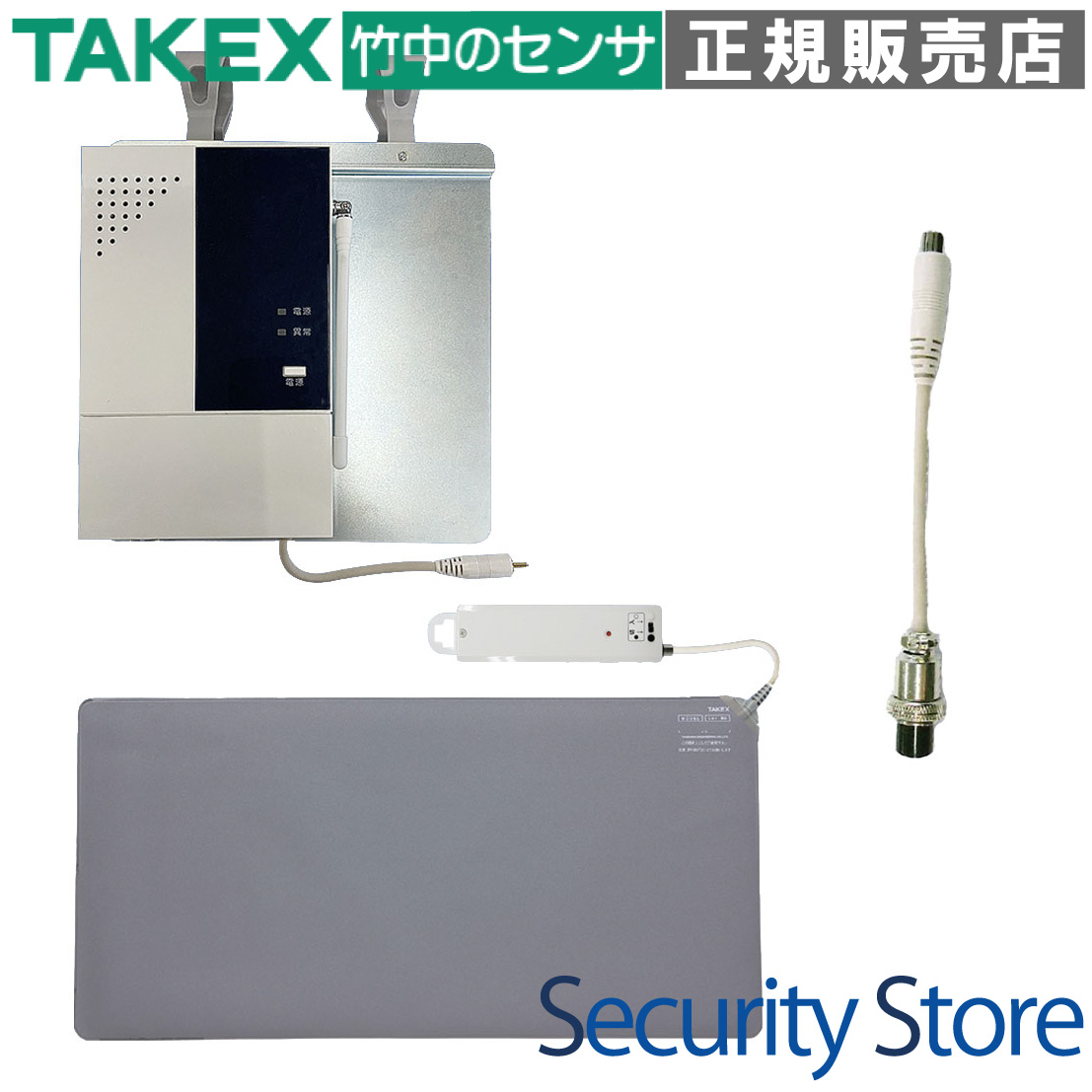

本製品は、高性能マットセンサー「MA-48」と無線送信機、フック付受信機、そしてケアコムEX（WELL）ナースコールに適合する分配コンセントをパッケージ化した導入キットです。無線化により、従来の有線マットで課題となっていた「コードの断線」や「配線の煩わしさ」を解消。見通し100mの安定した通信距離で、現場の施工負担と運用リスクを大幅に低減します。

  • 型番： WNS-HC48-13
  • 対応システム： ケアコムEX (WELL) 向け
  • 通信方式： 小電力セキュリティ無線 (見通し約100m)
  • セット内容： マット / 送信機 / 受信機 / 分配コンセント
  • 防水性能： 日常生活防水 (マット部)
WNS-HC48-13 マットセンサー ナースコールセット(無線式)

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 介護施設での夜間の転落・離床検知
  • 病院の病棟における徘徊防止対策
  • 有線配線が困難な環境でのナースコール連携
  • 既存のケアコム製システムの機能拡張

導入前に確認したいポイント

  • ナースコール端子がケアコムEX(WELL)規格か
  • 送信機・受信機間の障害物の有無
  • 受信機の設置場所（ベッド柵やボード）
  • マットのサイズ(400×800mm)が適切か

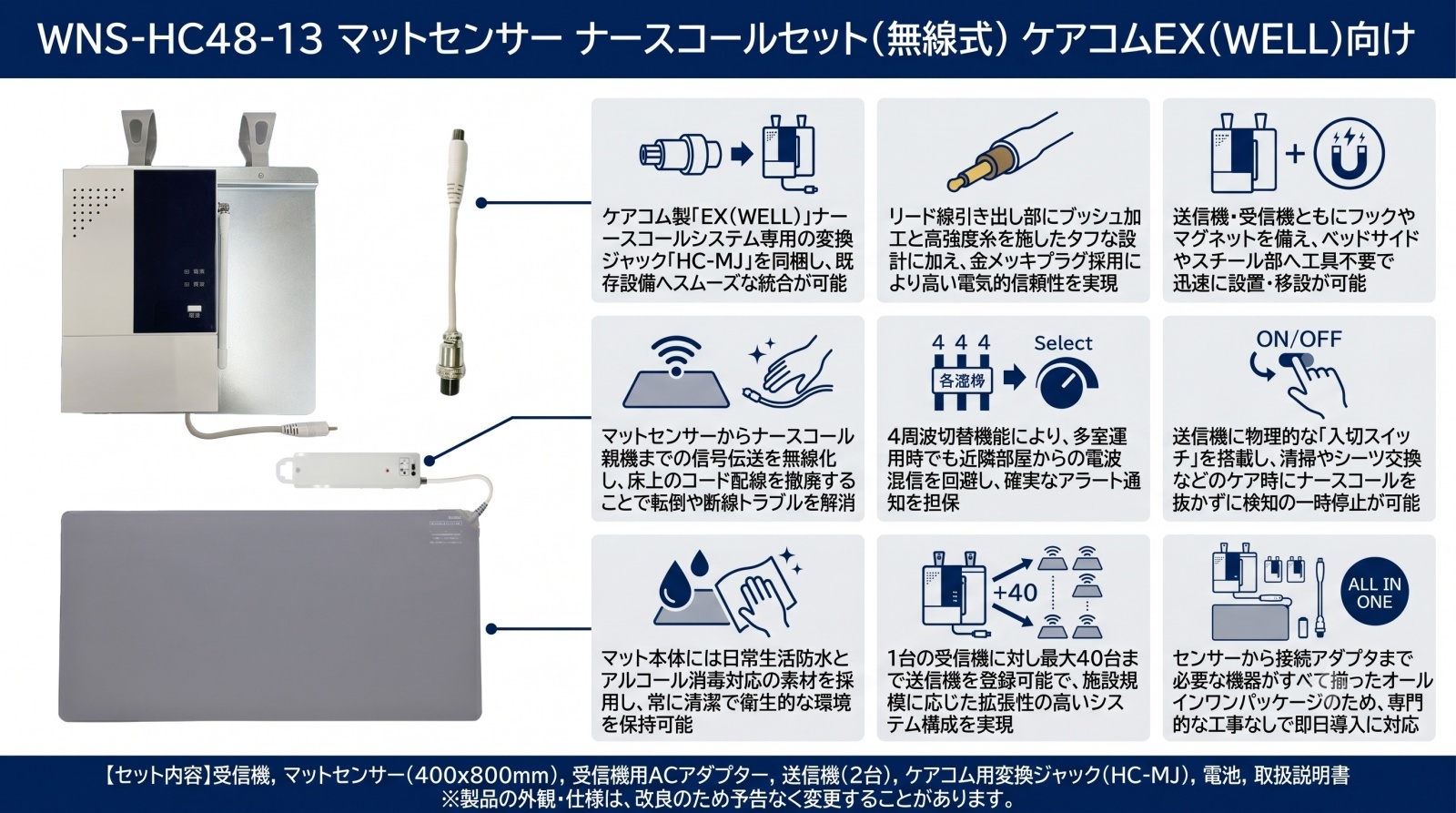

特長

1. ケアコムEX(WELL)システムへ直接接続が可能

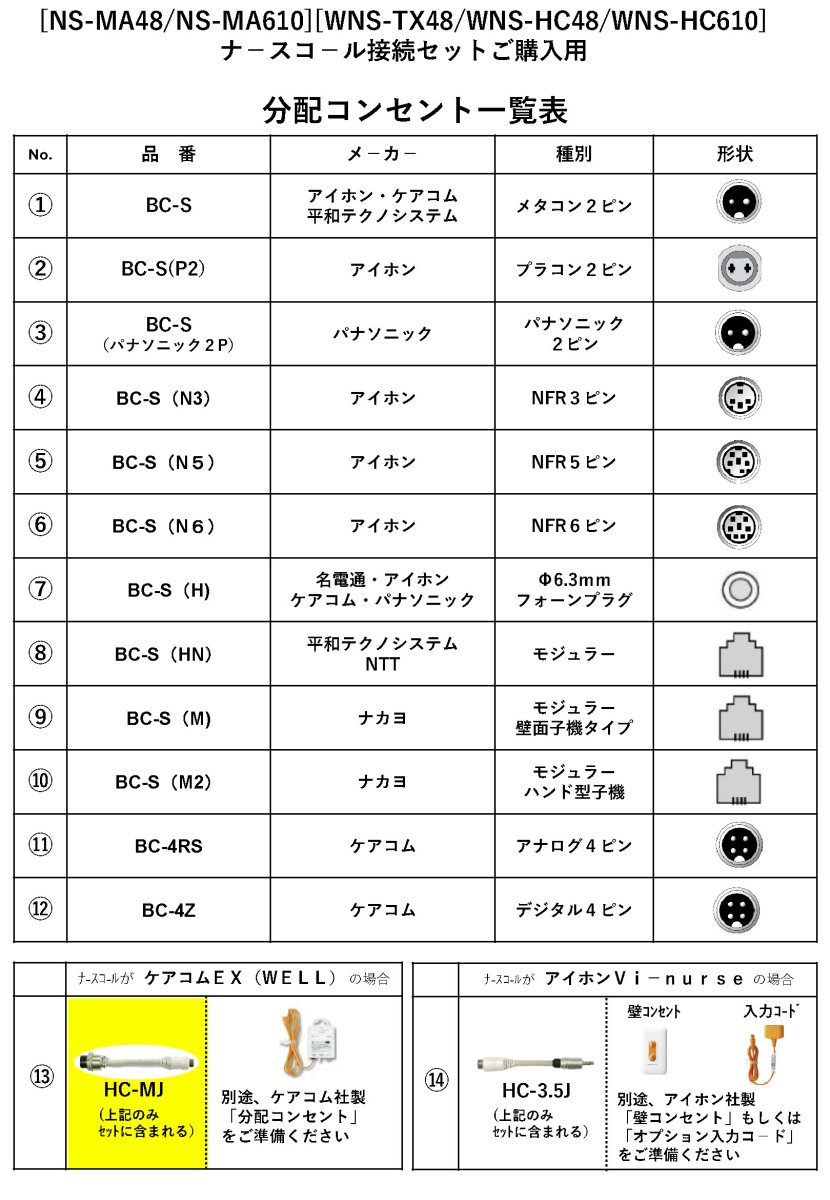

本製品には、ケアコム製の特定ナースコールシステム（EX/WELL）に対応したメタコン2ピン変換ジャック「HC-MJ」が同梱されています。複雑な配線加工を行うことなく、スムーズに既存のナースコール設備へ無線センサーを組み込むことが可能です。

2. 断線トラブルを解消するワイヤレス設計

マットセンサーとナースコール親機との間を無線化（小電力セキュリティ無線）することで、車椅子やベッドによるコードの踏みつけ、引っ掛けによる断線を防ぎます。有線式でありがちなメンテナンスコストを大幅に削減します。見通し100mの広範囲をカバーします。

3. 耐久性と清掃性を両立した「MA-48」マット

付属のマットセンサー「MA-48」は、表面・裏面ともに同一の高品質素材を採用し、日常生活防水仕様となっています。アルコール消毒や洗浄が可能で、常に衛生的な状態を保ちたい医療・介護現場に最適です。グレーカラーはどのような内装にも馴染みます。

4. 強靭なリード線引き出し部と金メッキプラグ

マットからのコード引き出し部にはブッシュ加工を施し、コード内部には高強度糸を混入させることで、強い引っ張りによる断線を防止しています。また、接続端子のピンプラグには金メッキを採用。長期間の使用でも腐食しにくく、高い信号信頼性を維持します。

5. 4周波切替機能による電波混信の回避

受信ユニットには4周波切替機能を搭載。同じフロア内で多数のワイヤレス送信機を設置する場合でも、周波数をずらすことで電波の混信を最小限に抑え、確実なアラート通知を実現します。最大40台までの送信機を1台の受信機に登録可能です。

6. 現場での利便性を追求した受信機・送信機

受信機はベッド柵やヘッドボードに簡単に掛けられる「フック付パネル構造」を採用。送信機には持ち運びに便利なフックや、スチール家具に固定できる裏面マグネットが備わっています。また、送信機側には「入切スイッチ」があるため、清掃時や一時的な非検知設定も容易です。

選定時に評価したい強み

  • 一括導入パッケージ： センサーからナースコール接続用アダプタまで全て揃う
  • 高い信号信頼性： 金メッキプラグと高強度コードによる長寿命設計
  • 優れた衛生管理： 洗浄・消毒が可能な日常生活防水マット
  • 施工の柔軟性： 最大40台の送信機登録と4周波切替で大規模フロアにも対応

施工・設置ガイド

本製品は「簡単設置」をコンセプトに設計されており、専門的な施工知識がなくても基本的なセットアップが可能です。

項目 設置・施工の詳細
マットの設置 ベッドサイド、または出入口の床面に平滑に敷きます。段差にならないよう注意してください。
送信機の接続 マットのピンプラグを送信機（HC-116）のジャックに差し込みます。マグネット等で壁面やベッド横に固定します。
受信機の固定 ベッド柵、またはヘッドボードに背面のフックで掛けます。電源アダプタを接続してください。
ナースコール連携 付属の分配コンセント（HC-MJ）を受信機背面にセットし、施設のナースコールコンセントへ接続します。

製品仕様

マットセンサー (MA-48) 仕様

サイズ幅800mm × 奥行400mm × 厚さ5mm
カラーグレー
コード長3m (ピンプラグ付)
接点寿命100万回以上
材質軟質塩化ビニル (日常生活防水)

受信機 (HCR-200F) 仕様

電源電圧AC100V (付属ACアダプタ)
消費電流待機時: 1.5W、動作時: 3.0W
受信周波数314MHz帯 (4周波切替式)
登録可能台数最大40台
外部出力ナースコール接点出力

送信機 (HC-116) 仕様

使用電源DC3V (単4形アルカリ乾電池2本)
電池寿命約2年 (1日10回送信として)
センサー入力ピンプラグジャック式
スイッチ入切スイッチ付

FAQ

Q：マットは水拭きや消毒が可能ですか？ A：はい、日常生活防水仕様（ピンプラグ除く）ですので、アルコール消毒液による拭き取りや、軽い水洗いが可能です。
Q：無線の到達距離はどのくらいですか？ A：見通し距離で約100mです。ただし、鉄筋コンクリート造の建物や金属製のパーテーションがある場合は短くなることがあります。
Q：電池の交換時期はどのように分かりますか？ A：送信機の電池残量が少なくなると、表示灯の点滅や受信機への通知等で確認できます。通常使用で約2年が目安です。
Q：1台の受信機で複数のマットを管理できますか？ A：はい、最大40台までの送信機（マット）を1台の受信機に登録して運用することが可能です。
Q：隣り合う部屋で混信することはありませんか？ A：本製品は4周波切替機能に対応しています。隣接する場所では異なる周波数を選択することで、混信を効果的に防止できます。
Q：マットのコードが切れた場合、修理はできますか？ A：リード線内部に高強度糸を使用しており非常に頑丈ですが、万が一断線した場合はマット単体での買い替えも可能です。
Q：アイホンや他メーカーのナースコールでも使えますか？ A：本型番は「ケアコムEX(WELL)向け」です。他メーカーのシステムには、それぞれに対応した別モデルの分配コンセントが必要です。
Q：マットの上に重い家具を置いても大丈夫ですか？ A：センサーの誤作動や破損の原因となりますので、マットの上には家具や備品を置かないでください。
Q：送信機の入切スイッチは何に使いますか？ A：おむつ交換や清掃時など、一時的に報知を止めたい時に便利です。スイッチをOFFにすると検知信号が送られません。
Q：設置に資格や工事は必要ですか？ A：ワイヤレス式かつコンセント接続のため、基本的には電気工事等の資格は不要で、施設のスタッフ様で設置・設定が可能です。
