WNS-TX48-08 マットセンサー ナースコールセット(無線式) 平和テクノシステム・NTT モジュラー向け TAKEX 竹中エンジニアリング [WNS-TX48-08]

WNS-TX48-08 マットセンサー ナースコールセット(無線式) 平和テクノシステム・NTT モジュラー向け TAKEX 竹中エンジニアリング [WNS-TX48-08]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 離床検知センサー ワイヤレス ナースコール接続 平和テクノシステム / NTT対応

WNS-TX48-08 マットセンサー ナースコールセット(無線式)

マットセンサーとナースコール接続部を完全無線化。断線トラブルと転倒リスクを劇的に軽減するワイヤレス離床検知システム。

本製品は、送信機一体型のマットセンサーと、平和テクノシステム・NTTのモジュラー仕様に対応した受信機・分配コンセントのセットです。ベッドサイドに敷くだけで、配線コードによるつまづきを防ぎながら、確実な離床検知をナースコールへ報知します。

  • 型番WNS-TX48-08

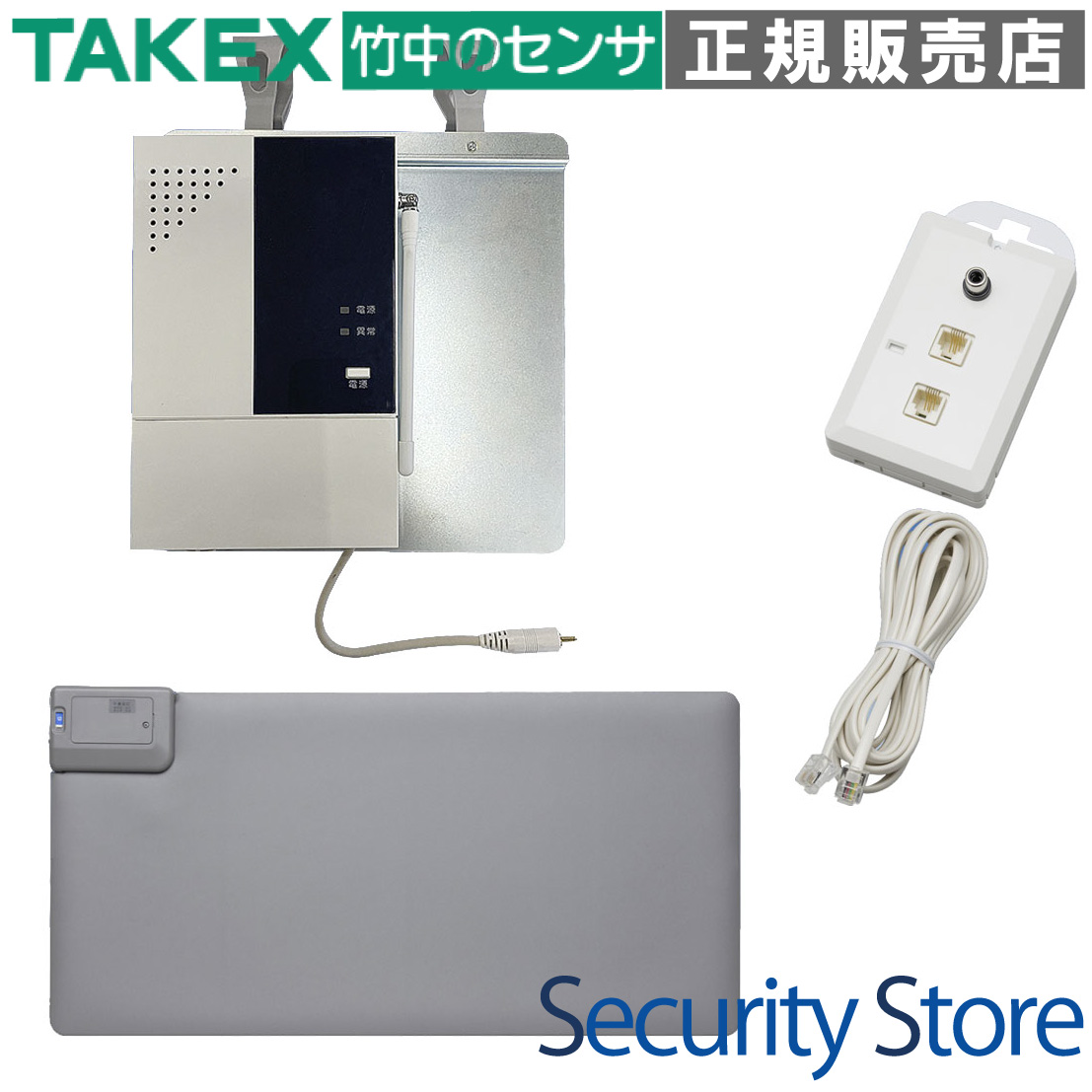

  • 構成品マットセンサー送信機(TX-M48) / フック付受信機(HCR-200F) / 分配コンセント(BC-S(HN))
  • 対応システム平和テクノシステム(Yuiコール等) / NTT製ナースコール(モジュラー仕様)
  • 通信距離見通し約100m

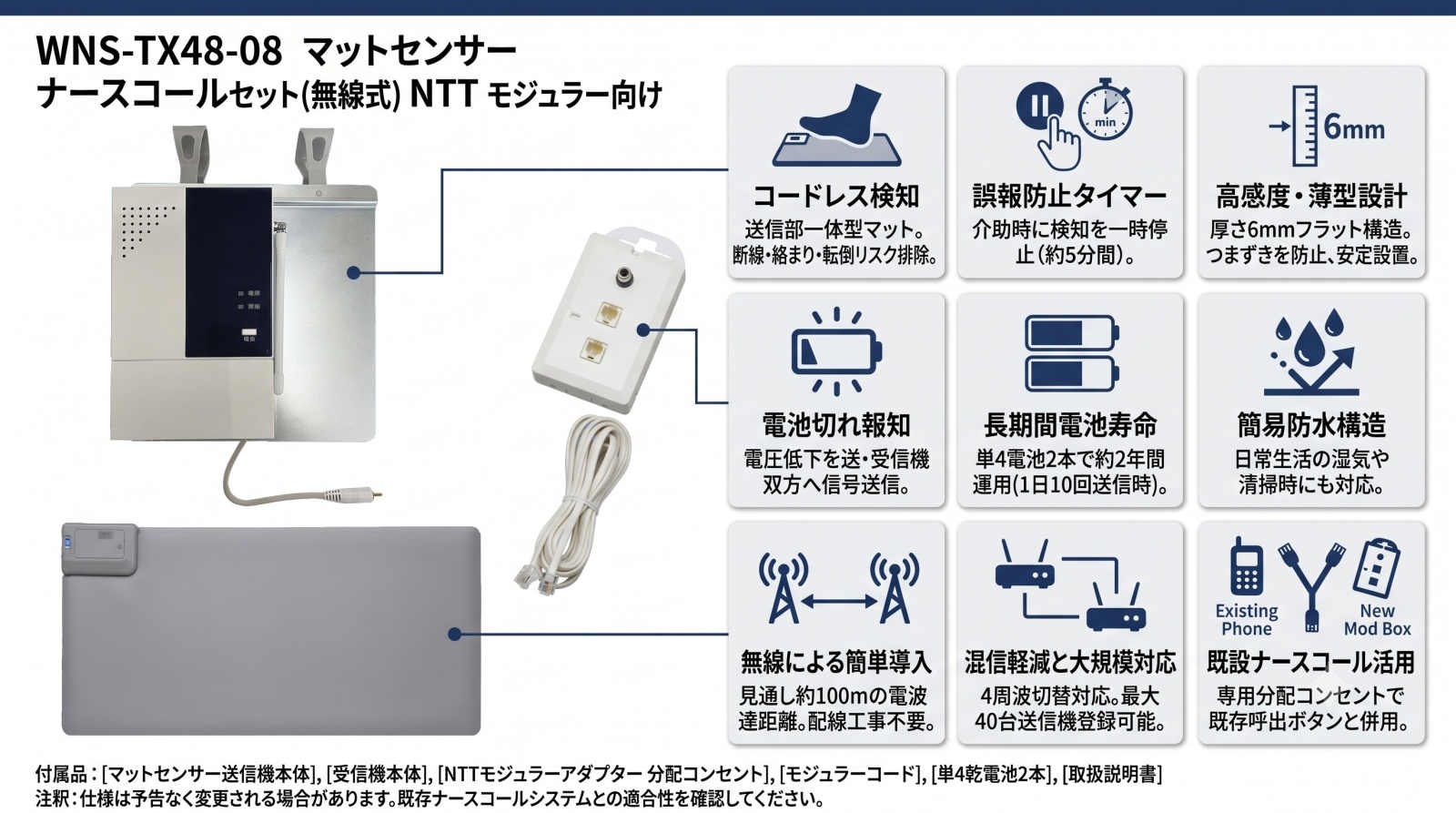

WNS-TX48-08 マットセンサー ナースコールセット

資料ダウンロード

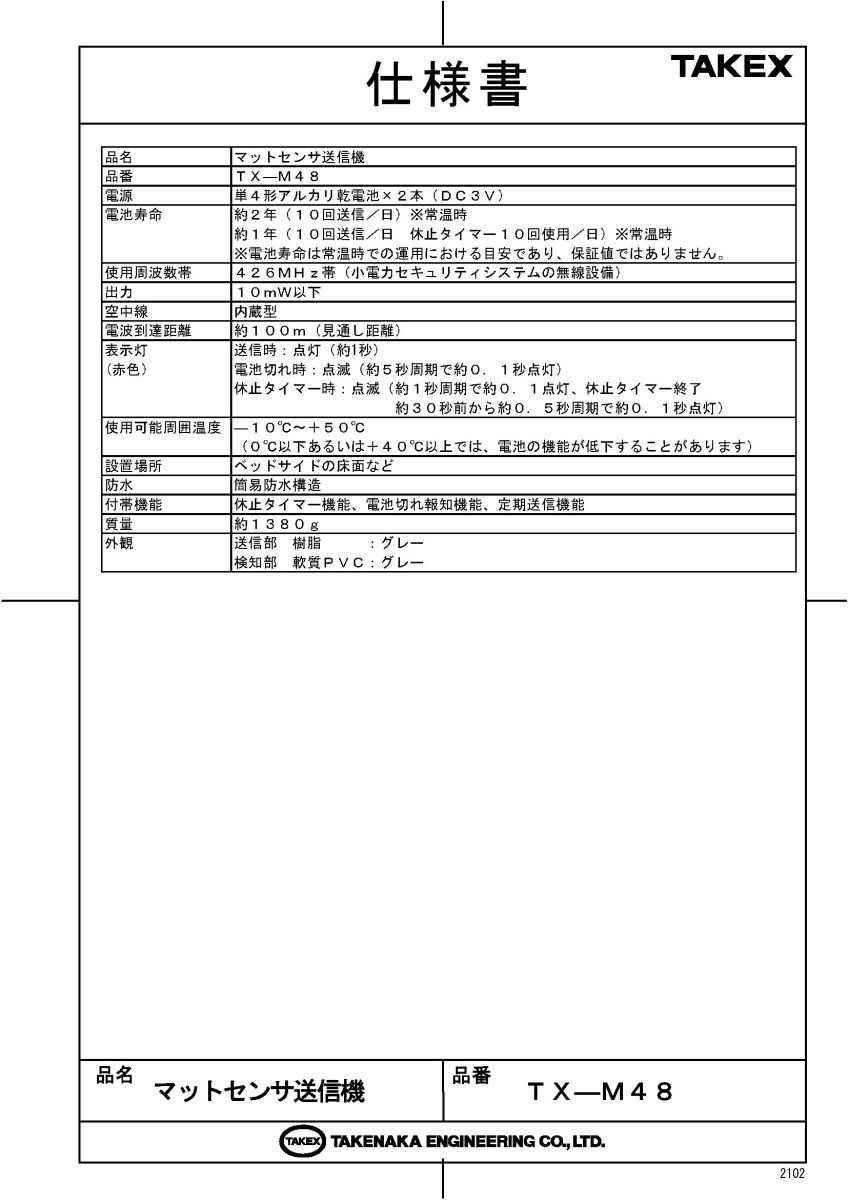

仕様書（PDF）

この製品が向いている用途

  • 介護施設・病院での離床・徘徊防止
  • コードによる転倒事故を防止したい現場
  • 断線によるセンサー故障を減らしたい運用
  • 既設のナースコールボタンも併用したい場合

導入前に確認したいポイント

  • ナースコールの差込口が「4極モジュラー」か
  • 平和テクノシステムまたはNTT製の仕様か
  • 電波遮蔽物がないか（見通し100m目安）
  • マットサイズ(400×800mm)が設置場所に合うか

特長

センサーと分配器の無線化で「安全」と「長寿命」を両立

従来の有線式マットセンサーで課題となっていた「コードによるつまづき転倒」や「繰り返しの踏みつけによる断線」を解消します。マットセンサー本体に送信機を内蔵しているため、床を這う配線が一切なくなり、介護現場の安全性が飛躍的に向上します。

ナースコールボタンとの同時利用が可能

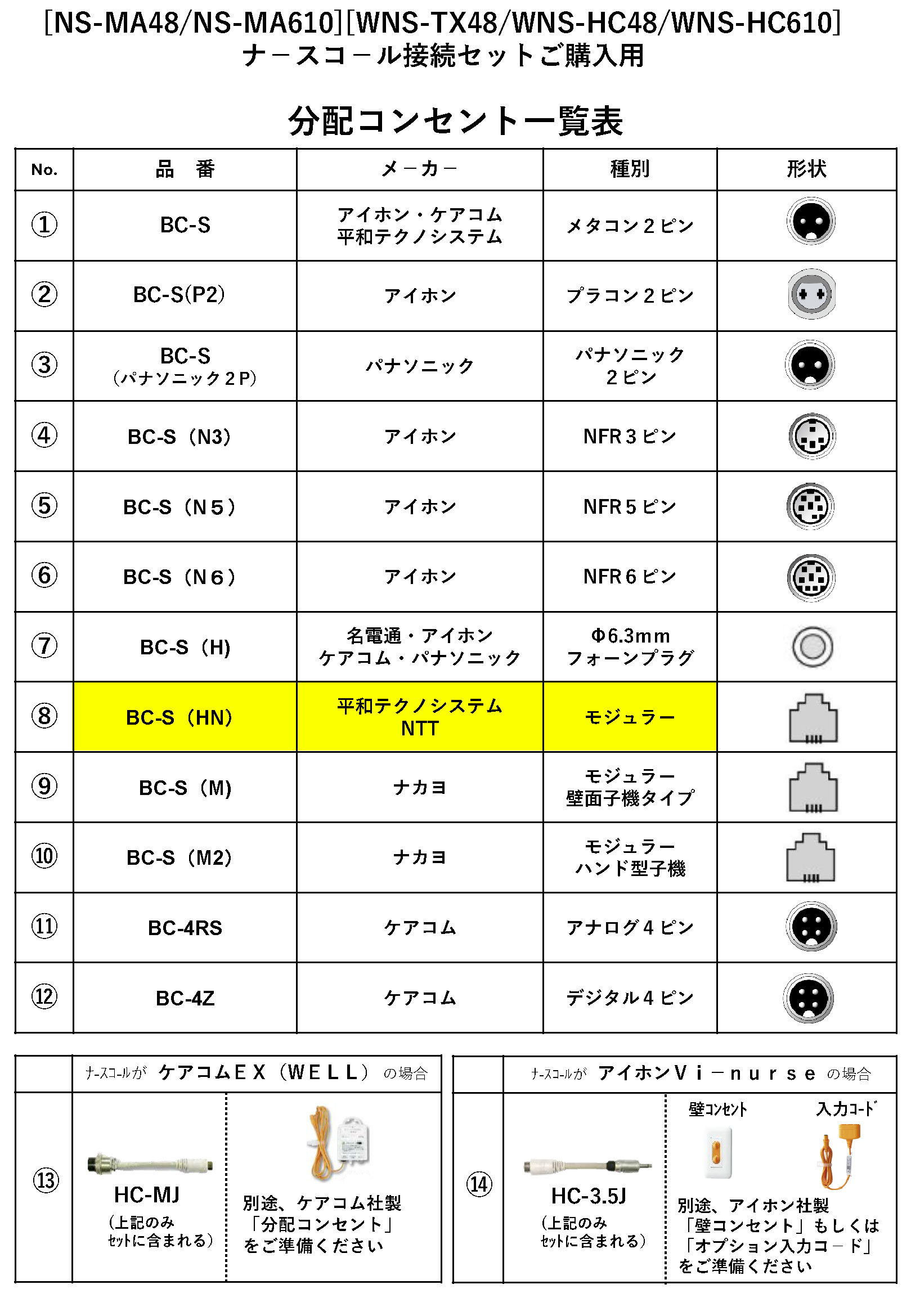

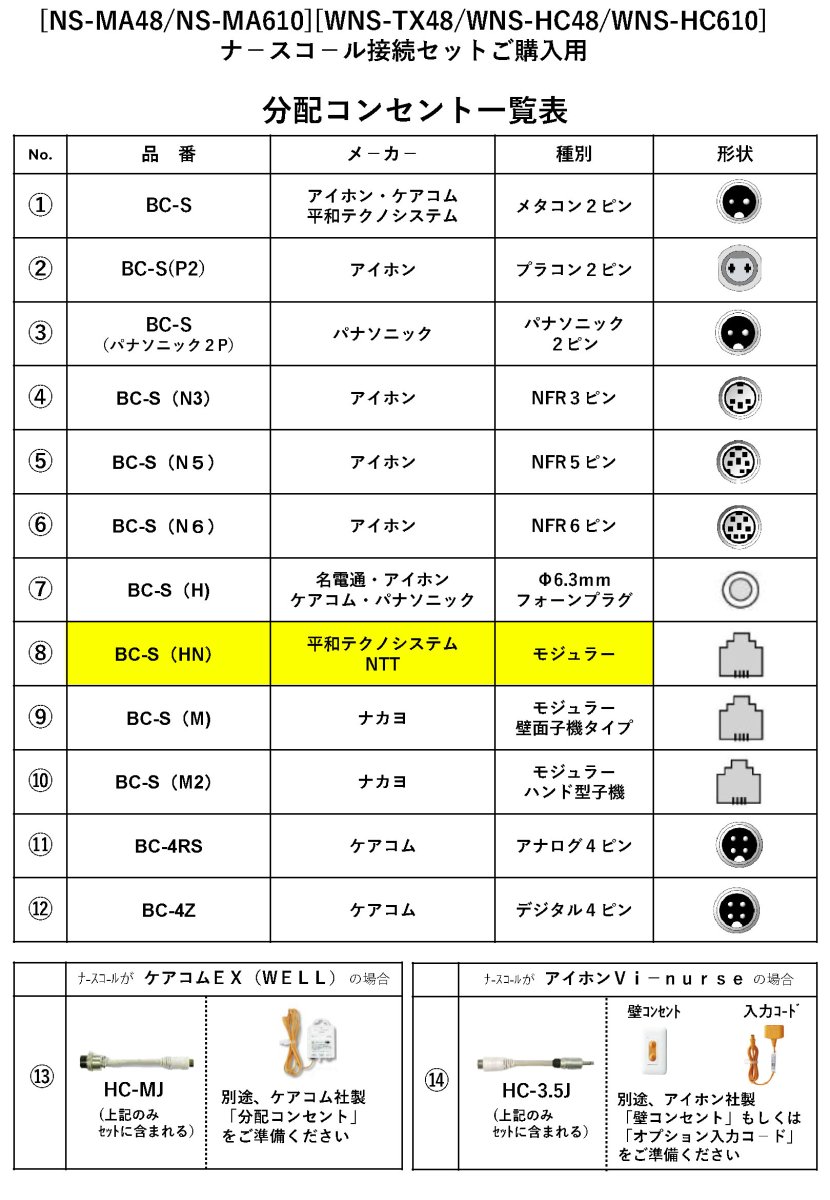

付属の分配コンセント「BC-S(HN)」を使用することで、現在お使いのナースコール呼出握りボタンと、ワイヤレス受信機を同時に接続できます。センサー導入後も、患者様・入居者様の手元ボタンを犠牲にすることなく運用可能です。

厚さ6mmの高感度薄型設計とズレ防止加工

マットセンサーはわずか6mmの厚みで、車椅子での通過や歩行の妨げになりにくい設計です。裏面には強力なすべり止め加工を施しており、床面からずれにくく、安定した設置が可能です。

「4周波切替機能」で混信を防止

受信機には4周波切替機能を搭載。隣接する居室で同システムを多数使用する場合でも、周波数を分けることで電波の混信を軽減し、誤報や失報を防ぐ高い信頼性を確保しています。最大40台までの送信機登録に対応します。

フック掛け対応の簡単設置受信機

受信機（HCR-200F）はパネル一体型で、ベッド柵やヘッドボードに直接掛けられるフックを装備しています。壁面への大がかりな工事が不要で、スタッフの動線に合わせて最適な位置に配置できます。

運用を止めない電池切れ報知機能

電池残量が少なくなると、送信機と受信機の両方でお知らせします。電池寿命は1日10回の送信で約2年（単4アルカリ電池2本）と長寿命設計。メンテナンスの手間を最小限に抑え、いざという時の動作不良を防ぎます。

一時休止タイマーでスムーズな介助

送信機には約5分間の休止タイマー機能を搭載しています。清掃時や介助のためにスタッフがマットを踏む必要がある際、一時的に動作を停止させることができ、不要な報知をカットします。

平和テクノシステム・NTT製ナースコールに最適化

本製品は、平和テクノシステムの「Yuiコール」やNTT製のモジュラー仕様ナースコールに適合するよう設計されています。専用の分配コンセントにより、複雑な配線工事なしでスムーズなシステム導入が可能です。

選定時に評価したい強み

  • 安全性： 完全コードレス化により、入居者・スタッフ双方の転倒リスクを排除
  • 施工性： フック掛けとモジュラー接続により、専門業者なしでも設置可能
  • 耐久性： 糸入り高強度素材のマットと、断線リスクのない無線方式を採用
  • 拡張性： 受信機1台に対し、最大40台までの送信機を個別に識別登録可能

施工・設置ガイド

本製品は以下の手順で簡単に導入いただけます。ナースコールシステムの脱落断線警報を防ぐため、必ず呼出握りボタンを併用してください。

ステップ 作業内容
1. センサー準備 マットセンサー(TX-M48)に電池を入れ、居室の出入口やベッドサイドに設置します。
2. 受信機設置 受信機(HCR-200F)をベッド柵等に掛け、分配コンセント(BC-S(HN))と接続します。
3. 既存ボタン接続 既存のナースコール呼出握りボタンを、分配コンセントのモジュラーポートに接続します。
4. システム接続 付属の3mモジュラーコードで、分配コンセントと壁面のナースコール子機を接続します。

製品仕様

マットセンサー送信機 (TX-M48)

  • 出力10mW以下
    • 検知方式加重検知方式（感圧スイッチ）
    送信電波小電力セキュリティ電波（426MHz帯）
    空中線電力10mW以下
    通信距離見通し約100m
    タイマー機能休止タイマー（約5分間）
    電池寿命約2年（1日10回送信、単4形アルカリ乾電池×2）
    外形寸法W800 × H400 × D6mm
    質量約1,100g（電池含む）
    防水性簡易防水構造

    受信機 (HCR-200F) ＆ 分配コンセント (BC-S(HN))

    受信周波数426MHz帯（4波切替対応）
    登録台数最大40台
    報知出力ナースコール連動（無電圧メイク接点 0.5秒）
    接続ポート4極モジュラーポート × 2 (BC-S(HN))
    使用周囲温度-10℃ 〜 +50℃
    外形寸法W64 × H123 × D25.5mm (BC-S(HN))
    質量約70g (BC-S(HN))
    付属品4極モジュラーコード（3m・4芯）

    FAQ

    Q：電池が切れた場合、どのようにわかりますか？ 送信機のLEDが点滅し、同時に受信機側でも電池切れ信号を受信してお知らせします。
    Q：既存のナースコールボタンをそのまま使えますか？ はい。分配コンセントに既存のモジュラー式ボタンを差し込むことで、ボタンとセンサーを併用可能です。
    Q：マットは水拭きしても大丈夫ですか？ 簡易防水構造ですので、固く絞った布での水拭きは可能です。ただし、水の中に浸けることは避けてください。
    Q：1つの居室で複数のセンサーを使えますか？ はい、受信機1台につき最大40台までの送信機を登録して運用いただけます。
    Q：電波が届かない場合はどうすればよいですか？ 見通し100mですが、壁等の障害物により短くなる場合があります。別売の中継機を設置することで距離を延ばせます。
    Q：休止タイマーは何のためにありますか？ 介助者がマットを踏む際に報知させないための機能です。ボタンを押すと約5分間検知を休止します。
    Q：平和テクノシステム以外のナースコールでも使えますか？ 本セットは平和テクノシステム・NTTのモジュラー仕様専用です。他メーカー用のセットも別途ご用意しております。
    Q：マットセンサーのみの買い替えは可能ですか？ 可能です。送信機一体型ですので、新しいマットを既存の受信機に登録し直すだけで交換完了します。
    Q：コードがないメリットは何ですか？ 転倒防止に加え、ワゴンやベッドの移動時にコードを噛んで断線させるトラブルが一切なくなる点です。
    Q：混信による誤作動の心配はありませんか？ 4種類の周波数切り替えが可能ですので、隣の部屋と周波数を変えることで混信リスクを最小限に抑えられます。
