WNS-200F-08 フック付受信機　ナ- スコ- ル接続セット 平和テクノシステム・NTT モジュラー向け TAKEX 竹中エンジニアリング [WNS-200F-08]

WNS-200F-08 フック付受信機　ナ- スコ- ル接続セット 平和テクノシステム・NTT モジュラー向け TAKEX 竹中エンジニアリング [WNS-200F-08]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング ナースコール接続 平和テクノシステム・NTT対応 ワイヤレス受信機

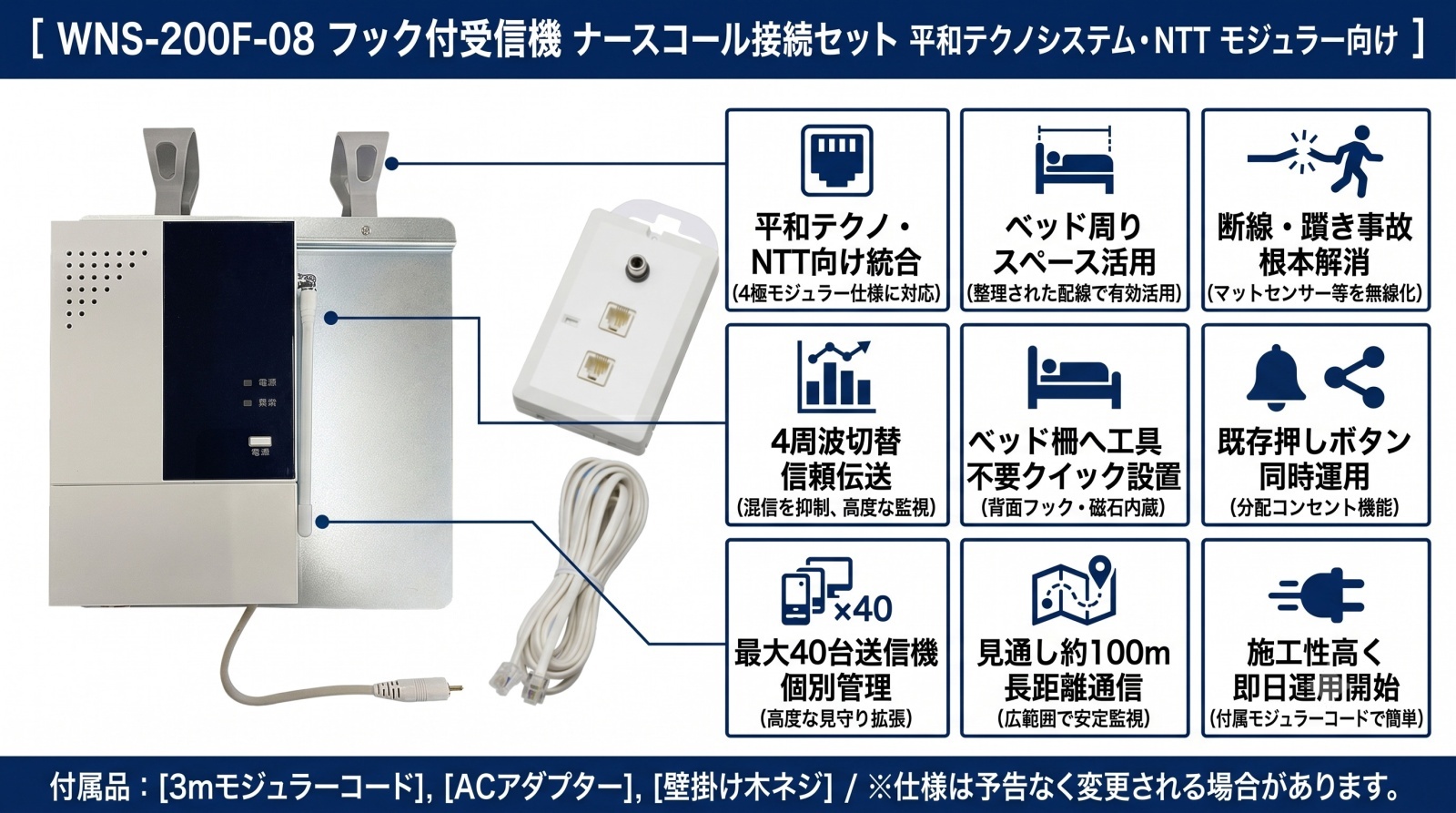

WNS-200F-08 フック付受信機 ナースコール接続セット

本製品は、竹中エンジニアリング製のワイヤレス送信機を平和テクノシステム製やNTT製のモジュラー仕様ナースコールに統合するための、受信機と分配コンセントのセットモデルです。

  • 型番： WNS-200F-08
  • 構成品： フック付受信機 ＋ 分配コンセント BC-S(HN)
  • 対応ナースコール： 平和テクノシステム（Yuiコール等）、NTT（モジュラー仕様）
  • 通信方式： 小電力セキュリティ無線（4周波切替対応）
  • 最大登録台数： 40台（ワイヤレス送信機）
  • 設置方式： フック掛け / 磁石固定
WNS-200F-08 フック付受信機 ナースコール接続セット

資料ダウンロード

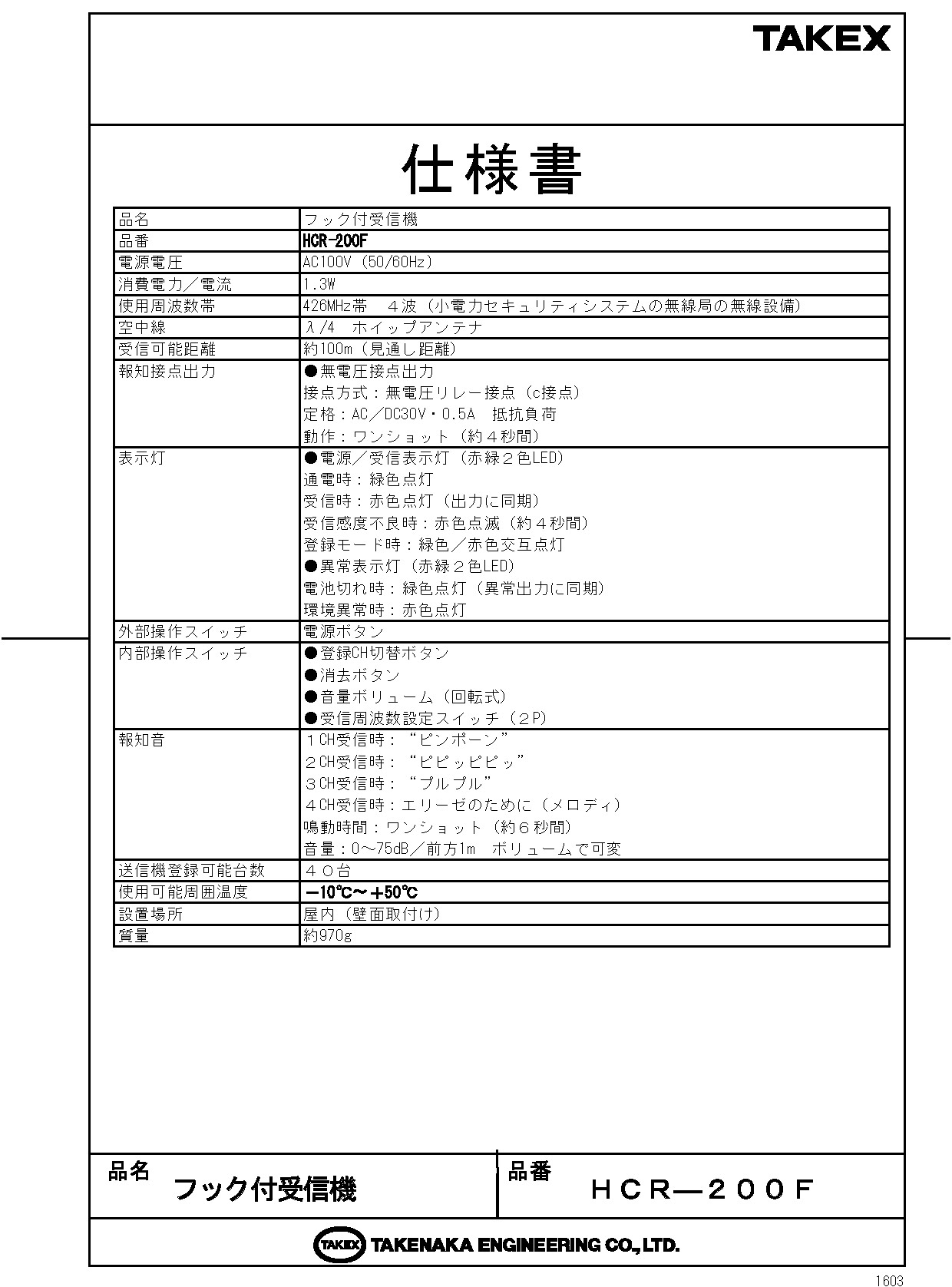

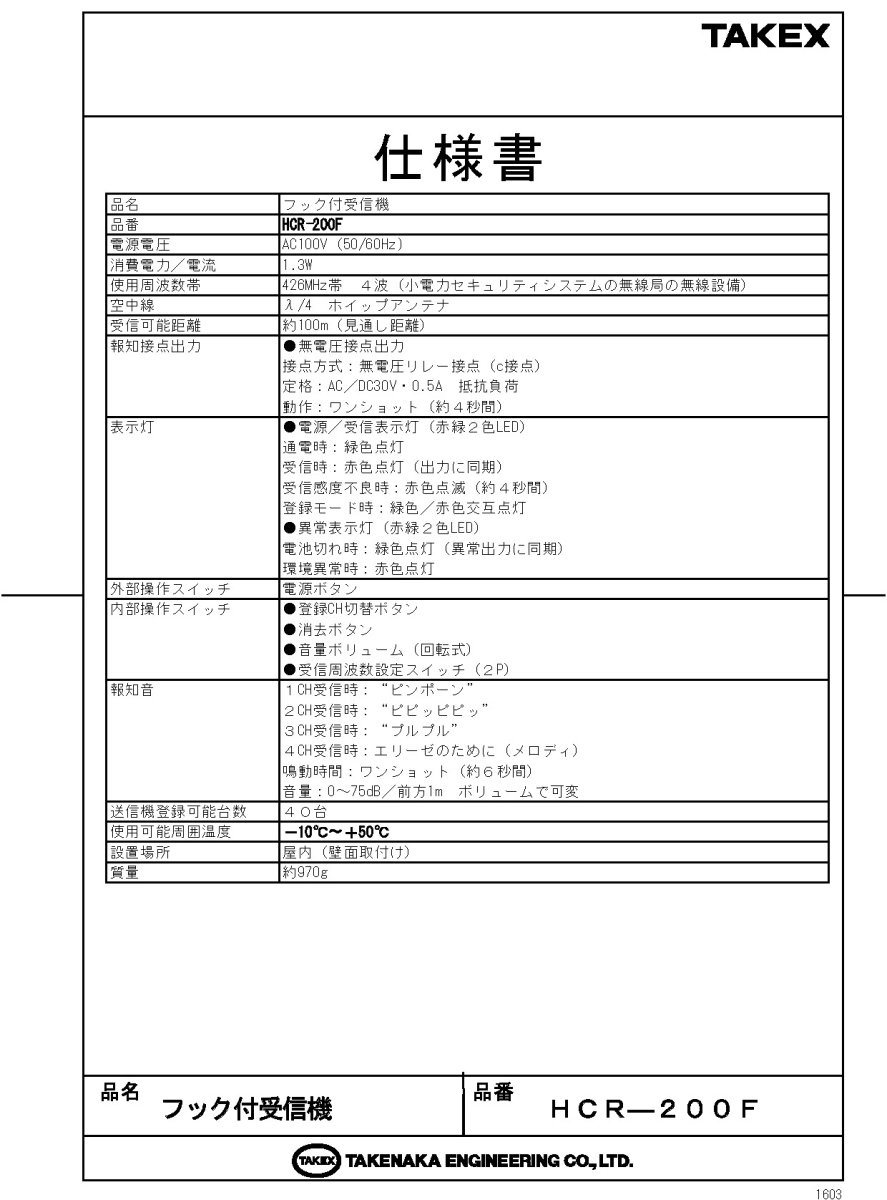

仕様書（PDF）

この製品が向いている用途

  • 介護施設での徘徊防止・離床検知
  • 病院のナースコールへのセンサー統合
  • 断線トラブルを避けたいマットセンサー運用
  • 既設呼び出しボタンとセンサーの併用

導入前に確認したいポイント

  • ナースコール端子が「4極モジュラー」であるか
  • 平和テクノシステムまたはNTT製のシステムか
  • 送信機との距離が100m以内（見通し）か
  • 設置場所に金属面や引っ掛け場所があるか

特長

ナースコールへのシームレスな無線統合

竹中エンジニアリング製の多種多様なワイヤレス送信機（マットセンサー、ベッドセンサー、人感センサー等）を、既設のナースコールシステムへ簡単に取り込むことができます。配線工事を最小限に抑えつつ、高度な見守り環境を構築可能です。

分配コンセントの一体化設計

フック付受信機のパネル上に、専用の分配コンセントを一体化させることができます。これにより、受信機周りの配線がスッキリと整理され、ベッド周りの限られたスペースを有効に活用できます。

断線トラブルを解消するワイヤレス化

センサーから受信機までを無線化（小電力型）するため、従来の有線式マットセンサー等で頻発していたケーブルの断線や、足の引っ掛かりによる転倒事故、コネクタの破損リスクを大幅に軽減します。

4周波切替による安定通信

4周波切替対応型を採用しており、同一現場で多数の送信機を設置する場合でも、電波の混信を効果的に軽減し、確実な信号伝達を実現します。

自由度の高いクイック設置

背面に装備されたフックを利用して、ベッドの柵やヘッドボードに簡単に引っ掛けることができます。また、磁石も内蔵しているため、スチール製の什器やデスク等への固定も容易です。

既設呼出ボタンとの併用が可能

分配コンセント機能により、既設の「呼出握り押しボタン」と、追加する「ワイヤレスセンサー」の両方を同時に使用できます。現場の運用を変えることなく、監視機能だけを強化できます。

最大40台の送信機を個別管理

1台の受信機に対して最大40台までの送信機を登録可能です。エリア内の複数のセンサーを一括してナースコールへ中継することができるため、拡張性に優れています。見通し約100mの広範囲な通信距離も備えています。

選定時に評価したい強み

  • 高信頼の無線品質： 4周波切替により、ノイズや混信に強い安定した運用が可能です。
  • 施工性の高さ： 3mのモジュラーコードが付属し、届いたその日から容易に設置・導入が可能です。
  • メンテナンスの軽減： 有線トラブルから解放され、断線による突発的な修理対応や資産の買い替え頻度を抑制します。
  • 汎用性の高いインターフェース： 平和テクノシステム/NTTのモジュラー仕様に特化しており、適合性に不安がありません。

施工・設置ガイド

本製品は「フック付受信機」に「分配コンセント」を取り付けて使用します。以下の手順で設置を行ってください。

工程 作業内容と注意点
1. センサー接続 マットセンサー等のピンプラグを分配器のピンジャックへ差し込みます。
2. 握りボタン接続 既設の呼出握りボタンを分配器のモジュラーポートへ接続します（未接続は断線異常の原因となります）。
3. 子機接続 付属の3mモジュラーコードで、分配器と壁面のナースコール子機を接続します。
4. 本体固定 フックまたは磁石を使用し、ベッド柵やヘッドボードの邪魔にならない位置に固定します。

製品仕様

セット全体・受信ユニット仕様

項目 内容
製品名 フック付受信機 ナースコール接続セット
型番 WNS-200F-08
受信電波 小電力セキュリティ無線 426MHz帯（4周波切替）
空中線 内蔵アンテナ
通信距離 約100m（見通し距離）
送信機登録台数 最大40台
設置場所 屋内：ベッド柵、ヘッドボード等（フック・磁石付）

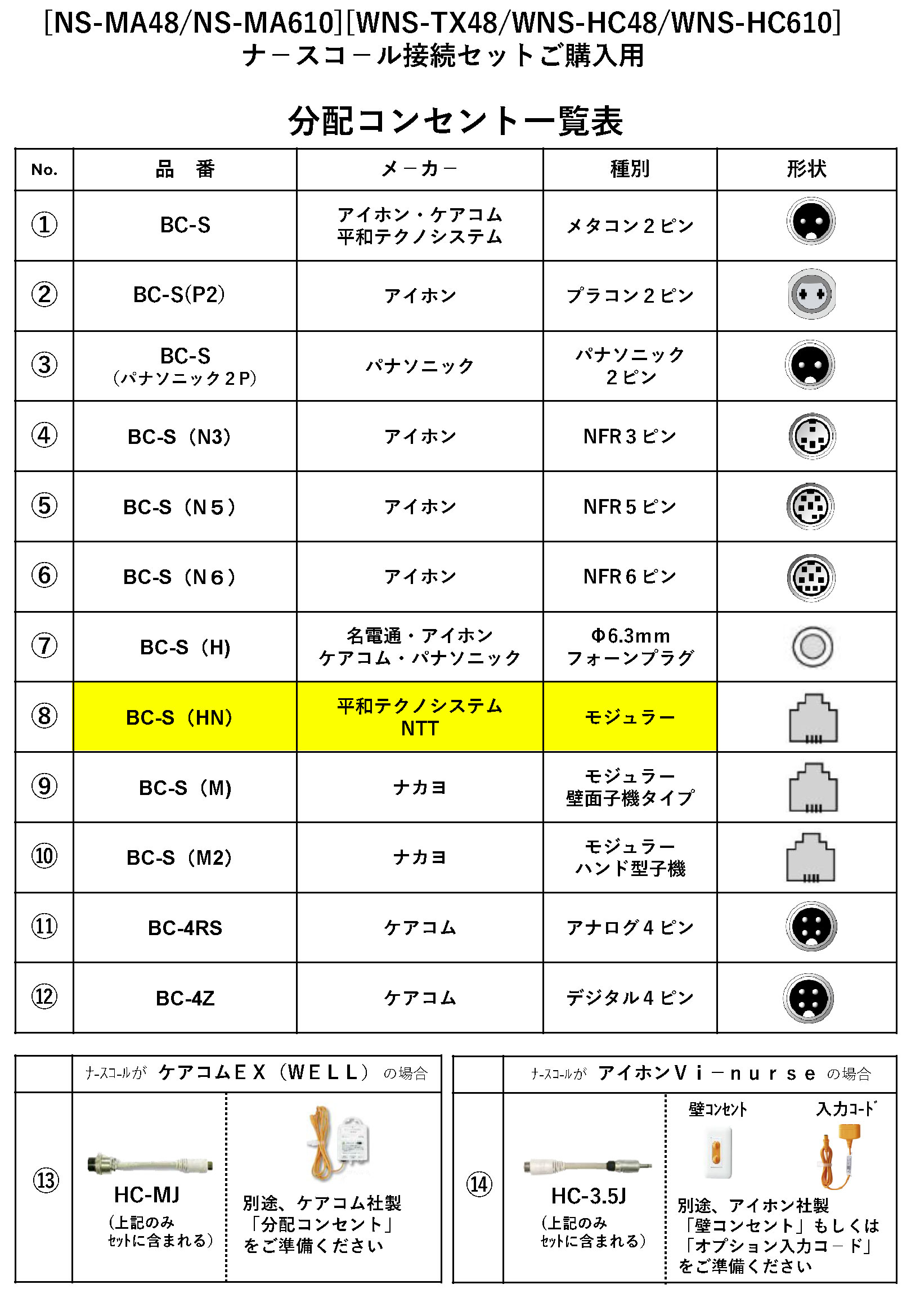

分配コンセント BC-S(HN) 仕様

項目 内容
品番 BC-S(HN)
対応メーカー 平和テクノシステム（Yuiコール等）/ NTT（モジュラー仕様）
センサー入力 ピンジャック × 1（無電圧メイク接点、0.5秒以上）
ナースコール入出力 4極モジュラーポート × 2（入力・出力の区別なし）
使用温度範囲 -10℃ 〜 +50℃（結露なきこと）
外観材質・色 ABS樹脂・白色
質量 約70g
外形寸法 W64 × H123 × D25.5mm（突起部除く）
付属品 4極モジュラーコード（3m・4芯）

FAQ

Q：平和テクノシステム以外のナースコールでも使えますか？ A：本製品は平和テクノシステム（Yuiコールなど）およびNTT製の4極モジュラー仕様専用です。他メーカー（アイホン、ケアコム等）をご利用の場合は、それぞれの仕様に合わせた別モデルを選定してください。
Q：送信機は何台まで登録できますか？ A：最大40台まで登録可能です。複数のマットセンサーや離床センサーを一括管理できます。
Q：既存の呼び出しボタンは使えなくなりますか？ A：いいえ、分配コンセントに既存の握り押しボタンを接続することで、センサーとボタンを併用してお使いいただけます。
Q：電波はどのくらい届きますか？ A：見通し約100mです。ただし、鉄筋コンクリート造の壁や金属の障害物がある場合は距離が短くなることがあります。
Q：電池式ですか、ACアダプタが必要ですか？ A：受信機本体の電源仕様についてはナースコール供給または内部電源に依存します。詳細は仕様書をご確認ください。なお、センサー側は無線のため電池駆動となります。
Q：断線アラームが鳴るのですが、故障でしょうか？ A：分配コンセントに既設の「呼出握り押しボタン」が接続されていない場合、ナースコールシステム側が脱落（断線）と判断して報知する場合があります。必ずボタンを接続してください。
Q：4周波切替とは何ですか？ A：電波のチャンネルを4つの中から選択できる機能です。近隣の部屋で同様のシステムを使用している際の混信を防止できます。
Q：設置に工具は必要ですか？ A：フック掛けや磁石固定のため、基本的な設置に工具は不要です。モジュラーコードの抜き差しだけで接続が完了します。
Q：屋外で使用できますか？ A：いいえ、屋内専用設計です。湿気や結露のない環境でご使用ください。
Q：この機器で医療的な生命維持監視は可能ですか？ A：いいえ。本製品はヘルスケア用機器であり、生命維持に関わる医療用機器や災害防止用機器ではありません。補助的な見守り用としてご使用ください。
