竹中エンジニアリング（TAKEX）徘徊・離床検知ナースコール連動平和テクノシステム・NTT向け

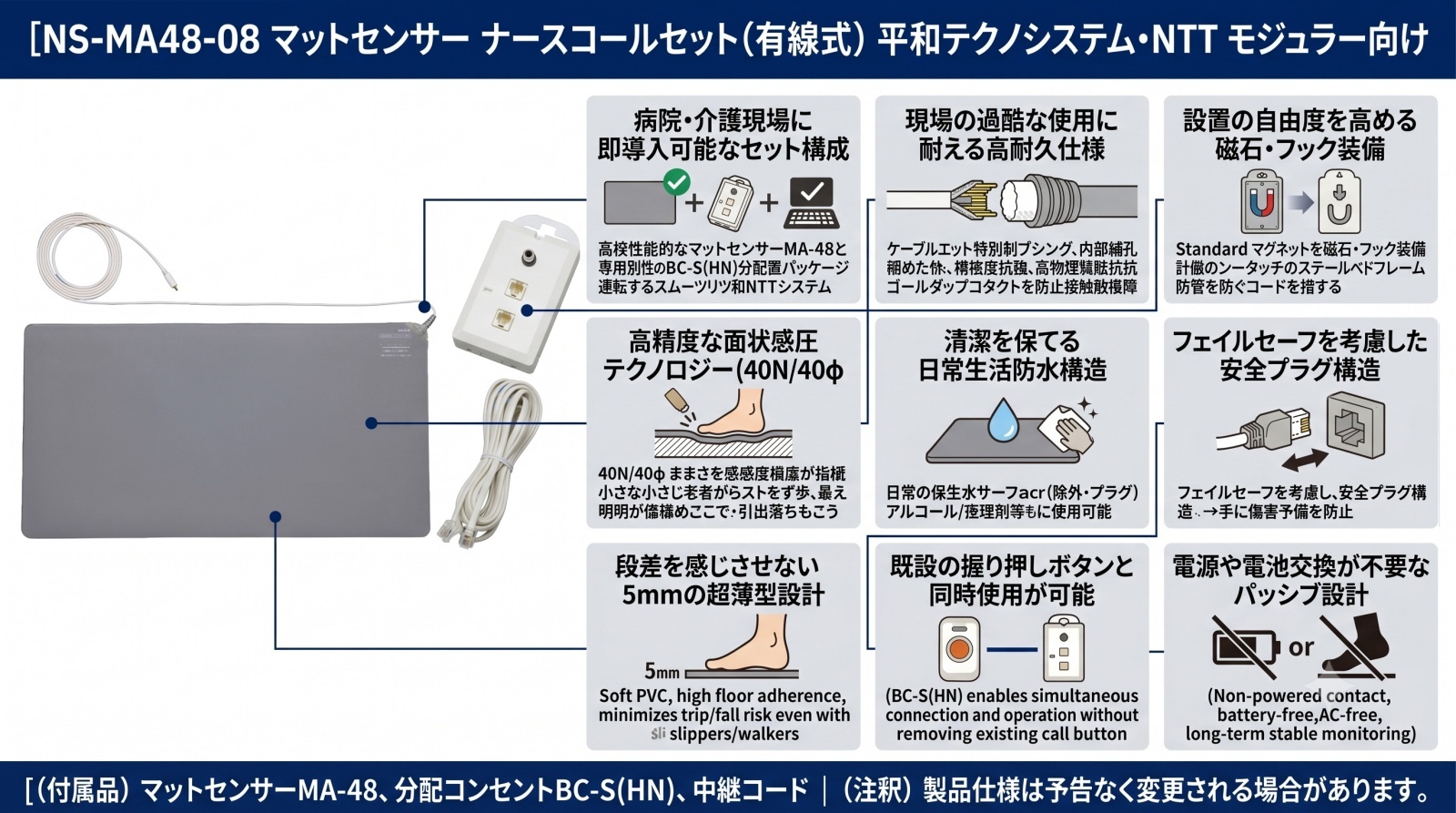

NS-MA48-08 マットセンサーナースコールセット(有線式)

病院や介護施設の平和テクノシステム製・NTT製ナースコールに即座に連動できる、高耐久マットセンサーと分配コンセントの有線式セット商品です。薄さ5mmのセンサーは患者様の離床を確実に捉え、施工性に優れた分配コンセントにより既存の握り押しボタンとの併用も簡単に行えます。

型番： NS-MA48-08
製品内容： マットセンサー（MA-48）＋分配コンセント（BC-S(HN)）
方式： 有線式（4極モジュラー仕様）
主な用途： 離床検知、徘徊対策、介護・看護負担の軽減
対応メーカー： 平和テクノシステム（Yuiコール等）、NTT
電源： 不要（受圧連動・無電圧接点方式）

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

病院・介護施設での夜間の離床監視
認知症患者様の徘徊防止・早期発見
ベッドからの転倒・転落の未然防止
平和テクノシステム/NTT製コールシステムの拡張

導入前に確認したいポイント

既設ナースコールのポートが4極モジュラー仕様か
マットセンサーのサイズ（800×400mm）が設置場所に合うか
配線コード（3m）の取り回しに問題がないか
既存の握りボタンを継続使用するか（併用可能です）

特長

1. 病院・介護現場に即導入可能なセット構成

高性能なマットセンサー「MA-48」と、専用の分配コンセント「BC-S(HN)」をパッケージ化しました。購入して接続するだけで、平和テクノシステム製やNTT製のナースコールシステムとスムーズに連動。現場での細かな部品選定の手間を省きます。

2. 高精度な面状感圧テクノロジー

「40N / 40φ押圧」という絶妙な感度設定を採用。直径40mmの領域に約4kgfの荷重がかかった際に検知します。この設計により、小柄な高齢者の第一歩を確実に捉えつつ、軽量な落下物などによる誤報を最小限に抑える信頼性を実現しています。

3. 段差を感じさせない5mmの超薄型設計

全体の厚みをわずか5mmに抑えた軟質PVC素材を採用。床面との密着性が極めて高く、スリッパや歩行器を使用される患者様でも、段差によるつまずきや転倒のリスクを最小限に抑えた安全設計となっています。

4. 現場の過酷な使用に耐える高耐久仕様

断線が起きやすいリード線の引き出し部には特殊なブッシュ加工を施し、さらに内部には綿糸補強を採用。ベッドの移動や歩行時の引っ掛けによる「引きちぎり」に対する物理耐性を大幅に向上させています。また、接点部には金メッキ加工を施し、長期にわたる安定した導通を確保します。

5. 清潔を保てる日常生活防水構造

医療・介護現場での衛生管理を考慮し、センサー表面は日常生活防水構造となっています。アルコール消毒液や中性洗剤を用いた拭き掃除が可能なため、常に清潔な状態を維持して運用いただけます（※プラグ部を除く）。

6. 既設の握り押しボタンと同時使用が可能

付属の分配コンセントを使用することで、既存の呼出握り押しボタンを取り外すことなく、本センサーを増設できます。どちらを操作してもナースコールが発報するため、運用の柔軟性を損なうことがありません。

7. 設置の自由度を高める磁石・フック装備

分配コンセントの裏面には強力な磁石と壁掛け用フックが標準装備されています。スチール製のベッドフレームやヘッドボードに簡単に固定でき、床面にコードが散乱するのを防ぐとともに、清掃時の取り回しも容易にします。

8. フェイルセーフを考慮した設計

プラグ部分はあえて「抜ける」挿入式構造を採用。万が一患者様がコードに足を強く引っ掛けた際も、機器の破損や患者様の転倒を招く前にプラグが外れることで、事故を未然に防ぐ思想で設計されています。

    選定時に評価したい強み
    確実な検知： 4kgの荷重で反応する高精度な感圧チューニング
優れた施工性： 3mのロングコードと磁石付きコンセントで設置が容易
安全性の両立： 薄型5mm設計と引っ掛かり防止のフェイルセーフ構造
高い汎用性： 平和テクノ・NTT製のモジュラー仕様に幅広く対応



施工・設置ガイド

本製品は「無電圧a接点」を出力する物理センサーです。以下の手順で設置してください。

工程	作業内容・注意点
設置場所の決定	ベッドサイドの床面、または部屋の出入り口に敷設します。1歩目が確実に乗る位置を調整してください。
接続（センサー）	センサーのピンプラグを、分配コンセントのピンジャックへ根元まで確実に差し込みます。
接続（コール子機）	付属のモジュラーコードを使い、分配コンセントと壁面のナースコール子機を接続します。
握りボタンの併用	既存の握り押しボタンを分配コンセントの空きポートに必ず接続してください。未接続だと断線エラーが出る場合があります。

製品仕様

マットセンサー本体 (MA-48)

項目	内容
サイズ	H400 × W800 × D5mm
有効検知部	H355 × W745mm
外観 / 材質	グレー色 / 軟質PVC（表裏面共通）
質量	約1.1kg
ケーブル	3m クリーム色（ピンプラグ付、綿糸補強リード線）
出力方式	無電圧a接点（受圧連動）
接点容量	30V 100mA（微小負荷専用）
感圧特性	40N / 40φ押圧（約4kgf）
防水性能	日常生活防水型（ピンプラグ部除く）
使用周囲温度	-10℃ 〜 +50℃

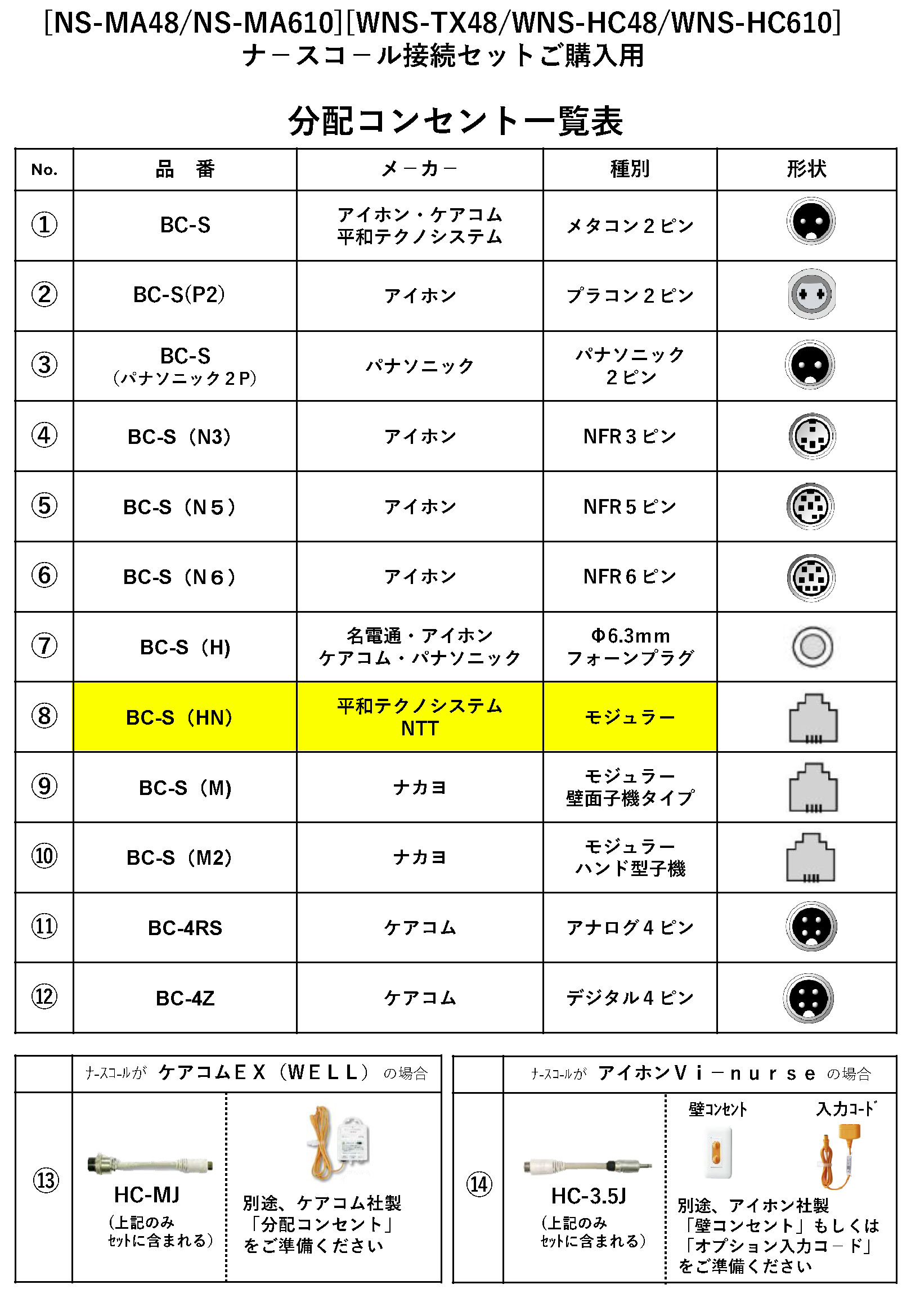

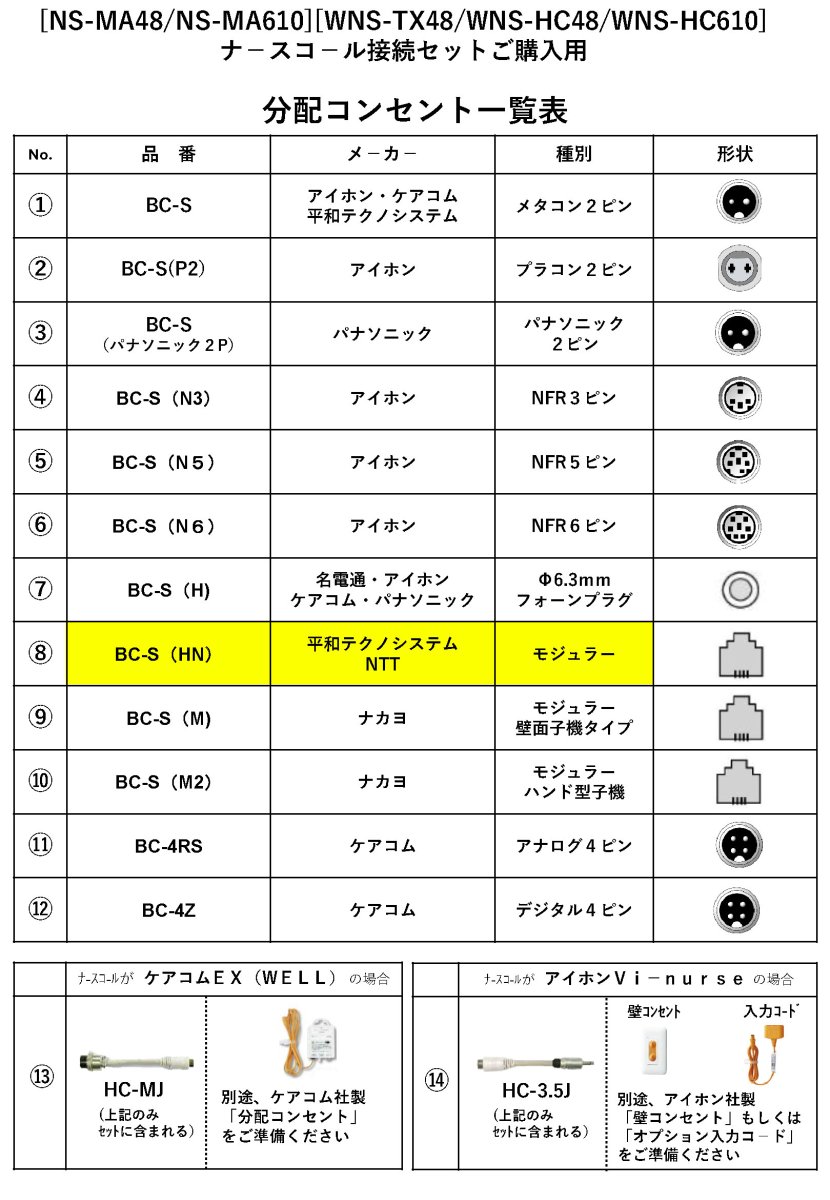

分配コンセント (BC-S(HN))

項目	内容
対応ナースコール	平和テクノシステム製 / NTT製（モジュラー仕様）
センサー入力	ピンジャック × 1
ナースコール入出力	4極モジュラーポート × 2
外形寸法	W64 × H123 × D25.5mm（突起部除く）
材質 / 質量	ABS樹脂・白色 / 約70g
設置方法	裏面磁石、またはフック掛け
付属品	4極モジュラーコード（3m）

FAQ

Q：センサーの上に市販のフロアマットを重ねて使用できますか？ A：可能です。ただし、マットが厚すぎると荷重が分散され検知感度が低下する恐れがあるため、設置後に必ず踏み込みテストを行ってください。

Q：ベッドの脚やキャスターがマットの上に乗っても大丈夫ですか？ A：厳禁です。強い点荷重がかかると内部の面状接点が圧壊し、誤報や故障の原因となります。必ず脚を避けて設置してください。

Q：ナースコール親機で「脱落断線」エラーが出ます。 A：分配コンセントに「既存の呼出握り押しボタン」が接続されているか確認してください。システム上、握りボタンの回路を監視しているため、未接続だと異常と判断されます。

Q：マットが汚れた場合、水洗いできますか？ A：日常生活防水仕様ですので、濡れた布での拭き掃除やアルコール消毒は可能ですが、水没や高圧洗浄、プラグ部への浸水は避けてください。

Q：感度を調整するボリュームなどはありますか？ A：センサー本体は物理接点のみの構造のため、電子的な調整機能はありません。反応を遅らせるなどの制御は接続先のナースコール側の設定で行ってください。

Q：マットを折りたたんで保管してもいいですか？ A：禁止です。内部接点が破壊され、反応しなくなったり常時発報状態になったりします。保管の際は平らな状態を維持してください。

Q：センサーの寿命はどのくらいですか？ A：使用頻度によりますが、メーカー推奨の交換目安は納入後約5年です。

Q：車椅子が通過しても壊れませんか？ A：車椅子の車輪やかかとの尖った履物での通過は、内部構造を損傷させる可能性があるため、極力避けて運用してください。

Q：平和テクノ・NTT以外のナースコールでも使えますか？ A：本セットの分配コンセントは平和テクノ・NTT向けですが、他メーカー向けの分配コンセントもラインナップがございます。詳しくはお問い合わせください。

Q：修理は可能ですか？ A：センサー部は一体成型の消耗品扱いとなるため、内部故障の修理はできません。新品への交換対応となります。
