NS-MA610-08 マットセンサー ナースコールセット(有線式) 平和テクノシステム・NTT モジュラー向け TAKEX 竹中エンジニアリング [NS-MA610-08]

NS-MA610-08 マットセンサー ナースコールセット(有線式) 平和テクノシステム・NTT モジュラー向け TAKEX 竹中エンジニアリング [NS-MA610-08]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 徘徊・離床センサー 平和テクノシステム・NTT対応 有線式

NS-MA610-08 マットセンサー ナースコールセット(有線式) 平和テクノシステム・NTT モジュラー向け

病院・介護施設のナースコールに直結。対象者の離床や徘徊を確実に検知し、スタッフの負担を軽減する高耐久マットセンサーセット。

本製品は、業界標準のマットセンサー「MA-610」に、平和テクノシステム（Yuiコール等）やNTT製のモジュラー仕様ナースコールに適合する分配コンセントをパッケージした、導入後すぐにご活用いただける有線セット商品です。

  • 型番： NS-MA610-08

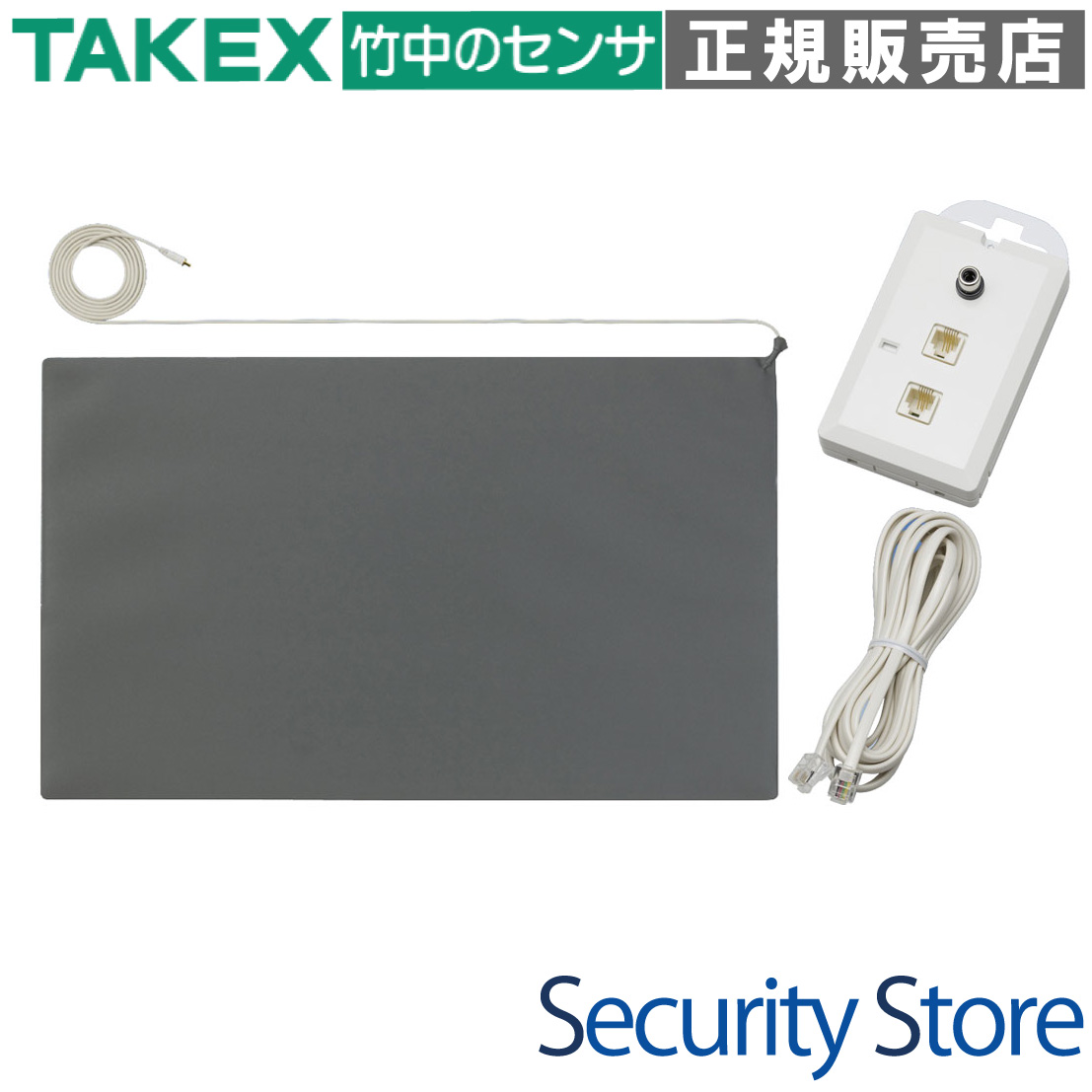

  • セット内容： マットセンサー(MA-610) ＋ 分配コンセント(BC-S(HN))
  • 対応システム： 平和テクノシステム製 / NTT製（4極モジュラー仕様）
  • センサー方式： 面状接点による荷重検知方式
  • 主な設置場所： ベッドサイド、居室の出入り口、通路の床面
  • 電源： 不要（ナースコール回路からの無電圧接点入力）

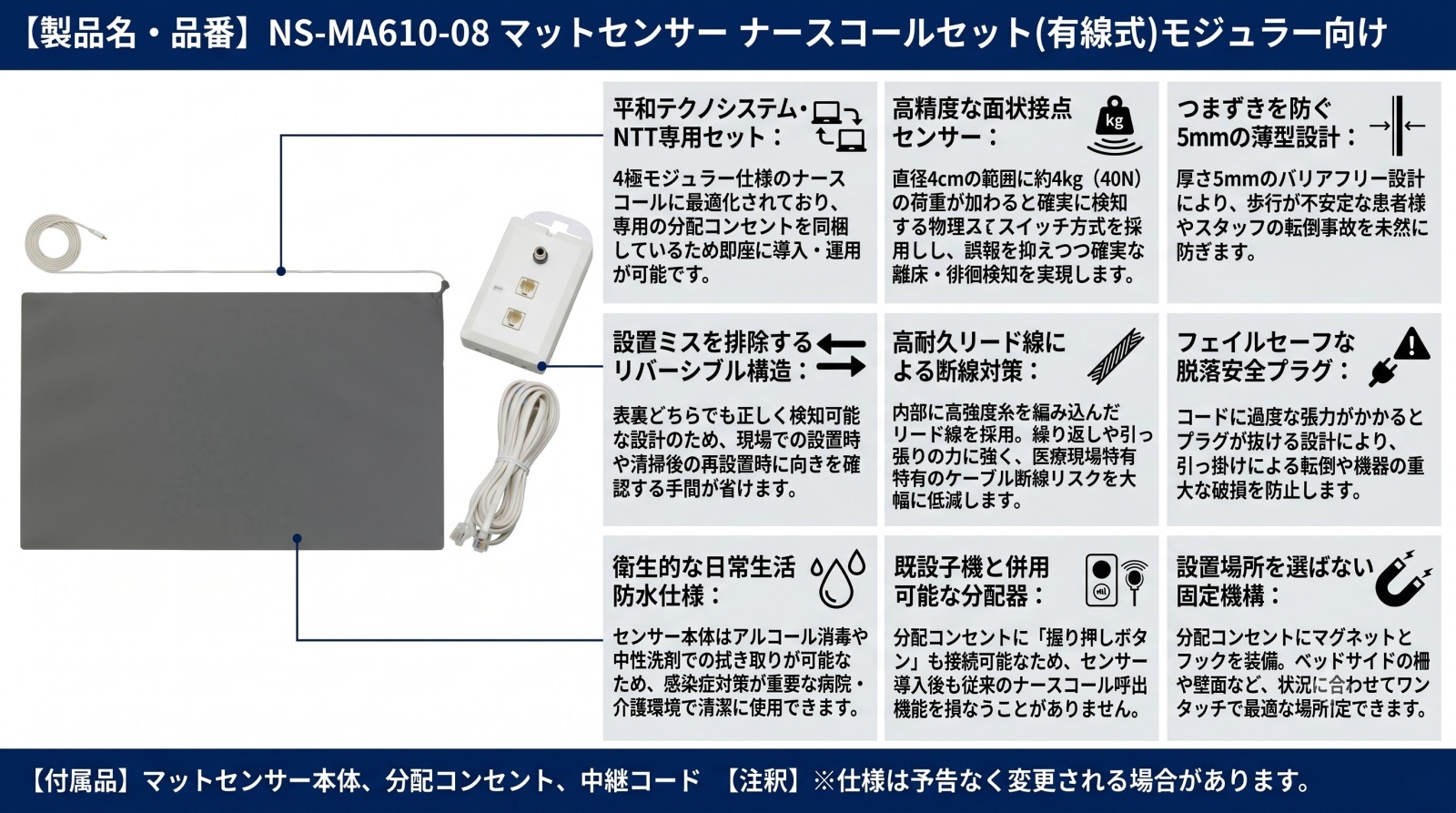

NS-MA610-08 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での夜間徘徊の早期発見
  • 転倒リスクの高い対象者の離床検知
  • ナースコール設備へのセンサー増設
  • 既存の握り押しボタンとセンサーの併用運用

導入前に確認したいポイント

  • ナースコールのポートが「4極モジュラー」であること
  • ナースコールメーカーが平和テクノシステムまたはNTTであること
  • マットを「折り曲げて」保管する環境ではないこと
  • 車椅子やベッドの車輪が頻繁に通る場所ではないこと

特長

1. 40N/40φの荷重を確実に捉える面状接点テクノロジー

センサー内部に面状の電極を配置した純粋な物理スイッチ構造を採用。約4kgの荷重が直径4cmの面積に加わった時点で確実にトリガー信号を発生させます。スタッフの足踏みには即座に反応しつつ、枕や軽いリネンの落下による誤報を抑制する、現場の声を反映した絶妙な感度設定（40N）が施されています。

2. つまずきを防止する5mmの超薄型・リバーシブル設計

本体の厚みはわずか5mm。対象者やスタッフのつまずき事故を未然に防ぐバリアフリー設計です。また、表裏共通の軟質PVC素材を採用したリバーシブル仕様となっており、現場での設置時に表裏を誤るというヒューマンエラーを物理的に排除しています。

3. 徹底した断線防止を追求した3段防護構造

医療現場で最も多いトラブル「断線」に対し、3mのリード線内部に高強度糸を編み込むことで抗張力を飛躍的に向上。さらに、マットとの接合部には折り曲げ応力を逃がすブッシュ加工を施し、プラグ部にはリード線一体成形を採用。現場でのハードな使用に耐えうる堅牢性を備えています。

4. 衛生管理を容易にする日常生活防水仕様

センサー本体部は日常生活防水構造となっており、アルコール消毒液や中性洗剤による拭き取り清掃が可能です。常に清潔な状態を維持する必要がある医療・介護現場の衛生プロトコルに適合します（※ピンプラグ部を除く）。

5. 既設の握り押しボタンと併用可能な分配コンセント

同梱の分配コンセント「BC-S(HN)」を使用することで、既設の「呼出握り押しボタン」と「マットセンサー」を同時にナースコール子機へ接続できます。どちらを操作しても確実にナースコールを呼び出すことができ、運用の柔軟性を損ないません。

6. 磁石・フック装備で設置場所を選ばない分配器

分配コンセントの裏面には、スチール製のベッド柵等に貼り付け可能な「磁石」と、引掛け用の「フック」を標準装備。壁面やベッドサイドなど、現場の状況に合わせて最適な場所にワンタッチで固定・設置が可能です。

7. 安全性を考慮したプラグ脱落フェイルセーフ

リード線のプラグは、あえて「強い張力がかかると抜ける」挿入式を採用しています。スタッフや対象者が足を引っ掛けた際、ケーブルの断線や対象者の転倒を引き起こす前にプラグが外れることで、人身事故と機器の致命的破損を未然に防ぎます。

選定時に評価したい強み

  • 高耐久設計： 綿糸補強リード線とブッシュ加工で断線リスクを大幅低減。
  • 簡単導入： 特定メーカー（平和テクノ・NTT）向けに最適化されたオールインワンセット。
  • バリアフリー： 厚み5mmの薄型マットで歩行の妨げにならない。
  • リバーシブル： 表裏を気にせず敷設でき、清掃後の再設置もスムーズ。

施工・設置ガイド

適切な運用のため、以下のガイドラインを遵守してください。

確認項目 設置・運用の考え方
設置位置 ベッドサイドの場合、対象者が足を下ろす位置を有効検知部が完全にカバーするように敷設してください。
保管方法 内部接点の破損を防ぐため、絶対に折り曲げたり丸めたりしないでください。常に平面状態で保管してください。
清掃時 アルコール拭きは可能ですが、プラグ部は水分厳禁です。水没させるような洗浄は避けてください。
分配器の接続 「脱落断線警報」を防ぐため、分配コンセントには必ず「握り押しボタン」も併せて接続してください。

製品仕様

マットセンサー（MA-610）

外形寸法 幅1,000mm × 高さ600mm × 厚み5mm
有効検知部 幅955mm × 高さ545mm
質量 約2.2kg
材質 軟質PVC（グレー色、表裏共通）
出力方式 無電圧a接点（受圧連動）
接点容量 30V 100mA（微弱信号専用）
荷重感度 40N / 40φ押圧（直径4cmの面積に約4kgの荷重）
ケーブル 長さ3m（クリーム色）、ピンプラグ付、高強度糸組み込み
防水性能 日常生活防水構造（ピンプラグ部除く）
使用温度範囲 -10℃ 〜 +50℃

分配コンセント（BC-S(HN)）

対応ナースコール 平和テクノシステム製 / NTT製（モジュラー仕様）
センサー入力 ピンジャック × 1
入出力端子 4極モジュラーポート × 2
外形寸法 幅64mm × 高さ123mm × 奥行25.5mm
質量 70g
付属品 4極モジュラーコード（3m・4芯）

FAQ

Q：マットを半分に折りたたんで収納しても大丈夫ですか？ A：いいえ、絶対に折り曲げないでください。内部の面状接点が折れ曲がると、常時発報（ショート）や断線の原因となり、修理不可能な破損に繋がります。保管時は必ず平らな状態を維持してください。
Q：車椅子でマットの上を通っても問題ありませんか？ A：車椅子の車輪やベッドのキャスターなどの極端な点荷重は、内部電極を破壊する恐れがあります。可能な限りマットの上を通過させないか、通過時は一時的にマットを移動させてください。
Q：アルコール消毒は可能ですか？ A：はい、マット表面は日常生活防水構造のため、アルコールや中性洗剤での拭き取り清掃が可能です。ただし、ピンプラグの端子部分は水分厳禁ですので濡らさないようご注意ください。
Q：握り押しボタン（子機）を接続せずに、マットセンサーだけで使用できますか？ A：推奨されません。多くのナースコールシステムでは、握りボタンが未接続だと「脱落断線アラーム」が発生します。分配コンセントには必ず既設の握りボタンを接続して運用してください。
Q：センサーの感度（踏む強さ）を調整することはできますか？ A：いいえ、感度は工場出荷時に「40N/40φ」で固定されており、現場での調整はできません。

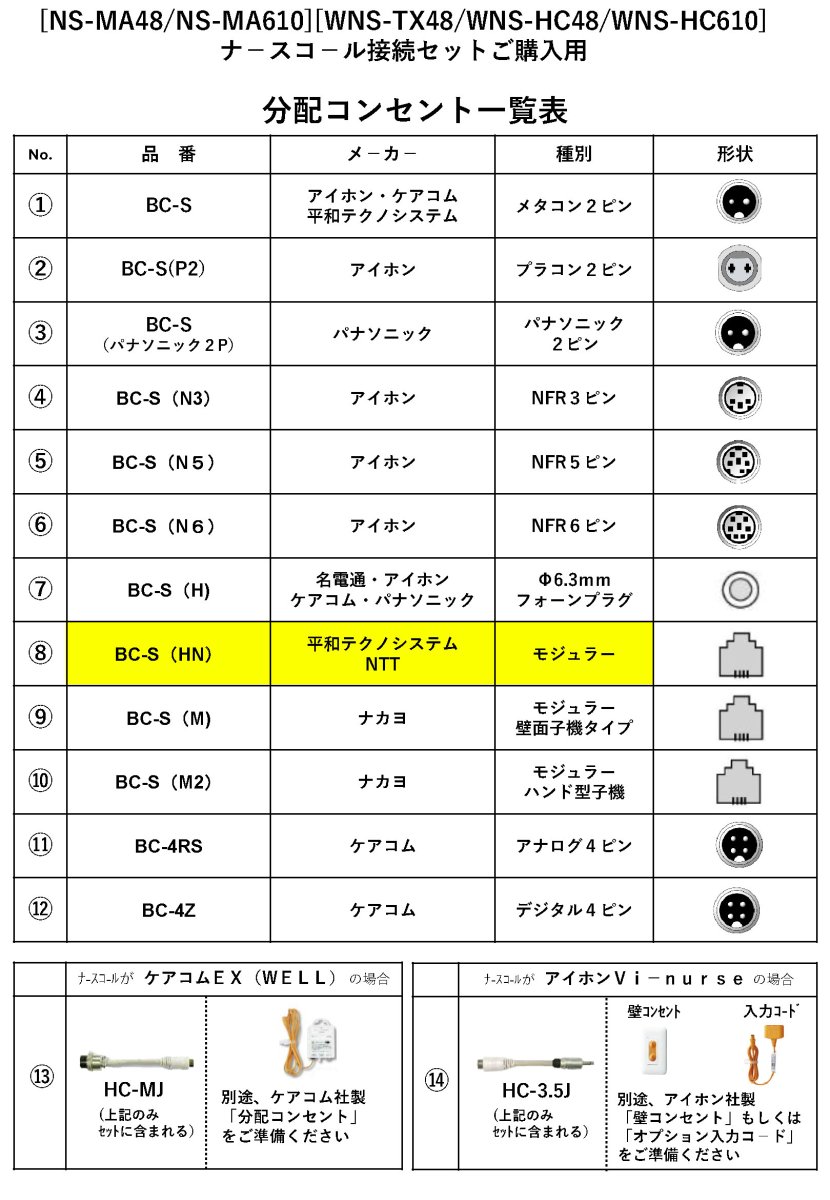

Q：他社のナースコール（アイホン、ケアコム等）でも使えますか？ A：本型番は「平和テクノシステム・NTT」専用です。他社メーカー用には、それぞれのメーカーに対応した分配コンセントがセットになった別の型番をお選びください。
Q：電池交換は必要ですか？ A：有線式でナースコールから電源供給（または接点検知）を行うため、電池は不要です。
Q：マットの寿命はどのくらいですか？ A：材質の経年劣化や使用頻度を考慮し、メーカーでは安全運用のために納入後5年を目安とした交換を推奨しています。
Q：誰かがマットに乗っている間だけ音が鳴り続けるのですか？ A：挙動はナースコールシステム側の設定に依存しますが、通常は一度踏むとナースコールが保持され、スタッフが親機や子機で復旧（リセット）するまで呼び出しが続きます。
Q：屋外の出口付近に設置できますか？ A：いいえ、本製品は屋内専用です。雨濡れや直射日光が当たる場所、極端に高温・低温になる場所での使用は避けてください。
