TAKEX（竹中エンジニアリング）徘徊お知らせセットナースコール接続対応平和テクノ・NTT向け

WNS-HC610-08 マットセンサーナースコールセット(無線式)

本製品は、平和テクノシステム製（Yuiコール等）やNTT製のモジュラー仕様ナースコールに対応した、無線式の徘徊お知らせマットセンサーセットです。ベッドからの起き上がりや部屋の出入りを検知し、ワイヤレスでナースコールへ報知します。

型番： WNS-HC610-08

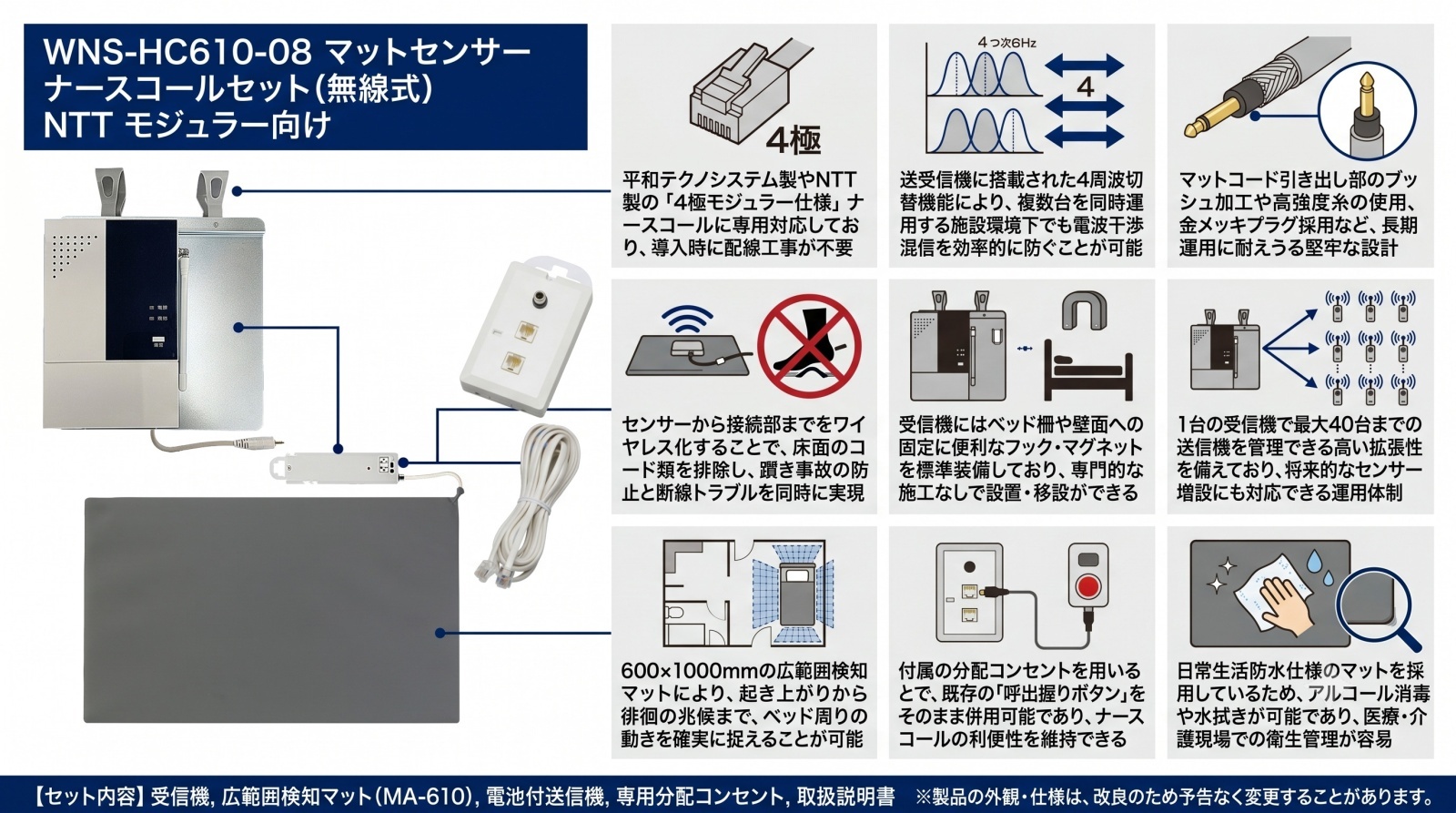

製品構成： マットセンサー(MA-610) ＋送信機(HC-116) ＋受信機(HCR-200F) ＋分配コンセント(BC-S(HN))
通信方式： 小電力無線（見通し約100m）/ 4周波切替対応
主な用途： 介護施設・病院での離床検知、徘徊防止対策
対応システム： 平和テクノシステム製 / NTT製（4極モジュラー仕様）

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

平和テクノシステムまたはNTT製のモジュラー型ナースコールを使用している現場
有線配線による断線トラブルや、コードの踏みつけを解消したい場合
ベッドサイドでの離床検知、または居室入口での徘徊検知
送信機を複数台使用する大規模な施設運用

導入前に確認したいポイント

既設ナースコールのコネクタ形状が「4極モジュラー」であること
受信機と送信機の間に、電波を遮る極端な障害物がないか（見通し100m）
マットセンサーの設置スペース（600mm × 1000mm）の確保
電池交換が必要な運用であることの確認（送信機側）

特長

1. センサーから分配器までをフル無線化

マットセンサーとナースコール接続部の間をワイヤレス化することで、従来のような長い配線が不要になります。断線による故障リスクを大幅に低減し、居室内の足元をすっきりと安全に保つことができます。

2. 高耐久・高性能マットセンサー「MA-610」

600×1000mmのワイドサイズで、ベッドサイドを広くカバーします。コード引き出し部にはブッシュ加工を施し、高強度糸を組み込むことで強い引っ張りへの耐久性を確保。日常生活防水仕様のため、消毒や洗浄も可能です。

3. 混信に強い4周波切替機能を搭載

送信機と受信機には4周波切替機能を搭載しています。複数の送信機を同一エリアで使用する場合でも、周波数を分散させることで電波干渉や混信を効果的に軽減し、安定した報知を実現します。

4. 既設の呼出ボタンと併用可能な分配設計

付属の分配コンセント「BC-S(HN)」を使用することで、既設の呼出握りボタンとマットセンサーを同時に接続できます。センサー導入後も、入居者様が自分でナースコールを呼ぶ機能を損なうことはありません。

5. 現場を選ばない多彩な設置オプション

送信機と受信機には、フックおよび裏面マグネットが標準装備されています。ベッドの柵、ヘッドボード、スチール製の壁面など、施工なしで現場に合わせた最適な場所へ簡単に設置・固定が可能です。

6. 最大40台の送信機を1台の受信機で管理

フック付受信機「HCR-200F」は、最大40台までの送信機を登録可能です。エリアごとに受信機を設置することで、効率的な見守り体制を構築することができます。

    選定時に評価したい強み
    施工不要： フックとマグネットにより、届いたその日からすぐに使用を開始できます。
高信頼性： 金メッキ仕様のピンプラグを採用し、長期使用でも耐腐食性に優れます。
安全設計： 握りボタンの脱落断線信号にも対応した、現場の運用を止めない仕様です。
保守性： 3mのロングコードにより、ベッド周りの取り回しが非常に容易です。



施工・設置ガイド

本製品は専門的な施工を必要とせず、以下の手順で簡単に設置が可能です。

ステップ	作業内容
1. センサー接続	マットセンサーのピンプラグを送信機（HC-116）のジャックに差し込みます。
2. 受信機設置	受信機（HCR-200F）をベッド柵等にフック掛けし、分配コンセントを介してナースコール壁面端子へ接続します。
3. ボタン併用	既設の呼出握りボタンを、分配コンセントの空きポートに差し込みます。
4. 動作確認	マットに荷重をかけ、ナースコール親機が正しく呼び出されるか確認してください。

製品仕様

マットセンサー (MA-610)

項目	内容
検知方式	圧力検知（無電圧メイク接点）
サイズ	幅 600mm × 長さ 1000mm × 厚さ 6mm
材質	表面・裏面：PVC（グレー色）
出力コード	3m（高強度糸入り、ブッシュ加工済み）
プラグ形状	L型ピンプラグ（金メッキ仕様）
防水性能	日常生活防水（消毒・洗浄可）

受信機 (HCR-200F)

項目	内容
受信周波数	426MHz帯（小電力無線）4周波切替対応
電波到達距離	見通し約100m
登録可能台数	最大40台
設置方法	フック掛け

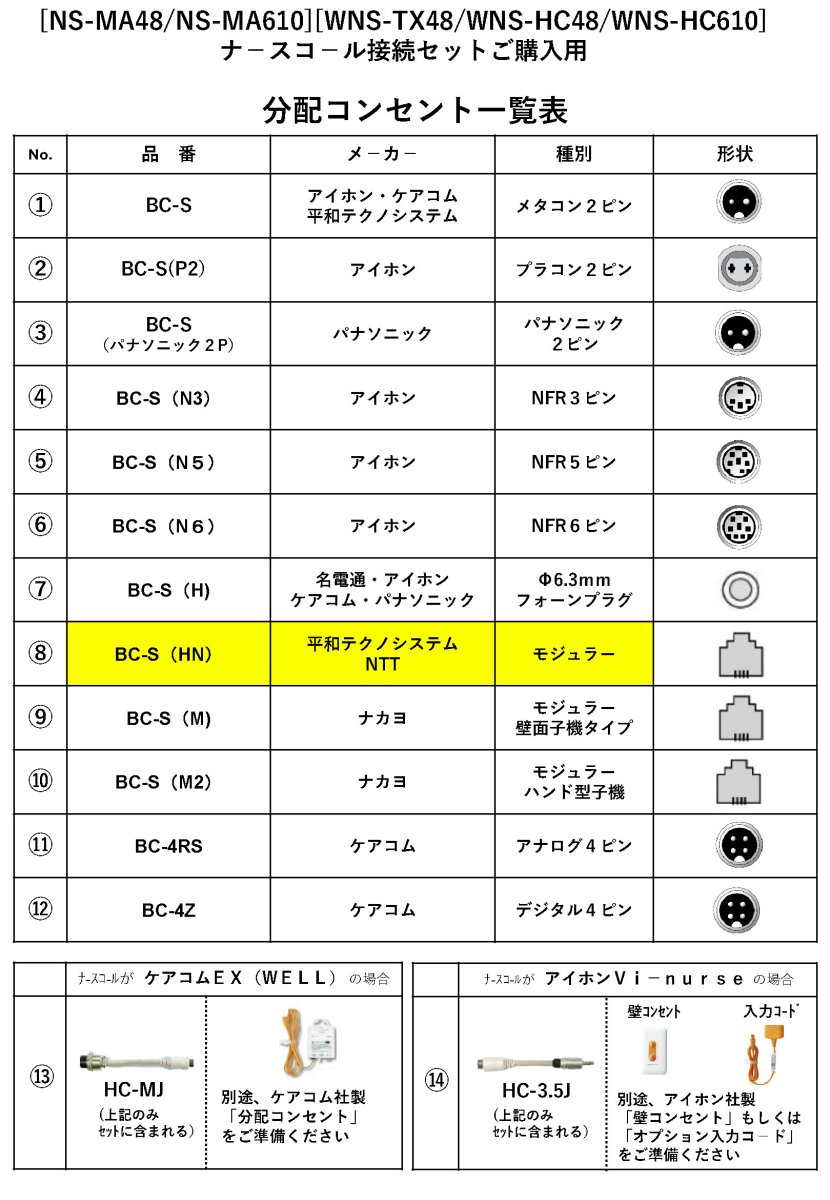

分配コンセント (BC-S(HN))

項目	内容
対応メーカー	平和テクノシステム、NTT（モジュラー仕様）
入力ポート	ピンジャック × 1、4極モジュラー × 2
サイズ	W64 × H123 × D25.5mm
質量	約70g
付属品	4極モジュラーコード（3m）

FAQ

Q：無線はどのくらいの距離まで届きますか？ A：見通しで約100mです。ただし、壁などの障害物や建物の構造により距離は短くなる場合があります。

Q：今使っているナースコールのボタンも一緒に使えますか？ A：はい、付属の分配コンセントを使用することで、既設の呼出握りボタンとセンサーを併用可能です。

Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、アルコール消毒や水拭き、軽い洗浄が可能です。水に浸したままにするのは避けてください。

Q：送信機の電池寿命はどのくらいですか？ A：1日10回の送信で、約2年間使用可能です。（※使用環境により異なります）

Q：隣の部屋で同じ製品を使うと混信しませんか？ A：4周波切替機能を搭載しており、周波数を設定で分けることで混信を最小限に防ぐことができます。

Q：設置に工事は必要ですか？ A：工事は不要です。フックやマグネットで固定し、コネクタを差し込むだけで設置完了します。

Q：呼出握りボタンを外したままにするとどうなりますか？ A：ナースコールシステム側で「脱落断線」として検知され、警告が出る場合があります。必ず接続してご使用ください。

Q：マットのコードが引っ張られても大丈夫ですか？ A：コード内に高強度糸を組み込み、引き出し部もブッシュ加工を施しているため、通常の引っ張りには十分な強度があります。

Q：複数のマットを1台の受信機で受けられますか？ A：はい、最大40台までの送信機を受信機1台に登録して管理することができます。

Q：平和テクノ以外のナースコールでも使えますか？ A：本製品（-08タイプ）は平和テクノシステム・NTTのモジュラー仕様専用です。他メーカー用のセットもございますので、お問い合わせください。
