警報ベル 24V仕様 レッド モーター方式 [KB-6-24]

警報ベル 24V仕様 レッド モーター方式 [KB-6-24]

販売価格: 会員のみ販売

商品詳細

TAKEX / 竹中エンジニアリング 警報装置 DC24V仕様 屋内用

KB-6-24 警報ベル 24V仕様 レッド モーター方式

KB-6-24は、セキュリティシステムにおいて侵入者への強力な威嚇と、周囲への迅速な異常報知を担うDC24V駆動の警報ベルです。高効率な小型直流モーター方式を採用することで、90dB以上の大音量を維持しながら、わずか8mAという驚異的な低消費電流を実現。複数のベルを連動させる大規模な現場でも電源負荷を抑えた設計が可能です。

  • 型番： KB-6-24
  • 製品名： 警報ベル 24V仕様 レッド モーター方式
  • 駆動方式： 小型直流モーター駆動方式
  • 主な用途： 防犯システムの威嚇・報知、火災報知、異常通知
  • 設置場所： 屋内壁面（露出型）
  • 音量： 90dB以上（前方1m）

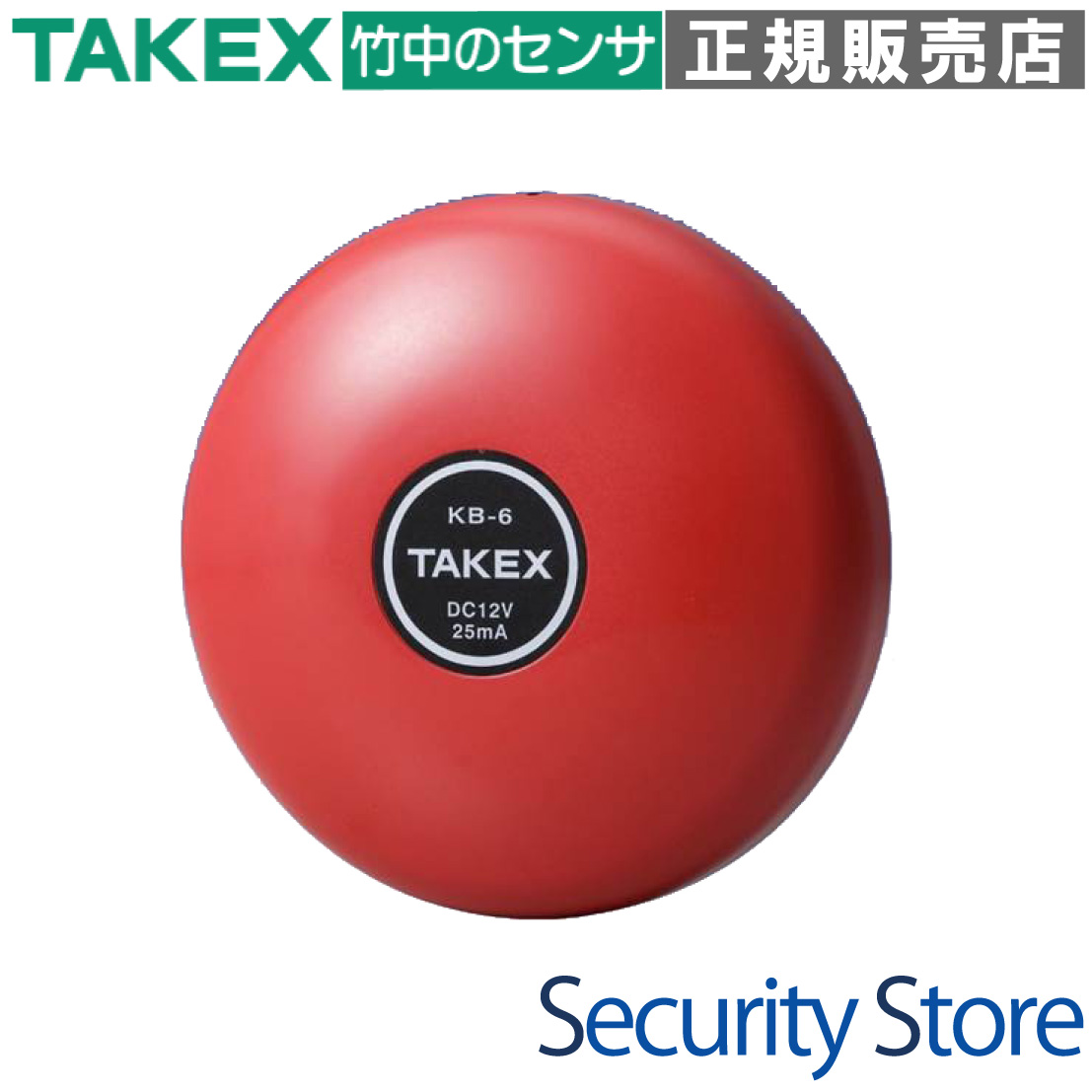

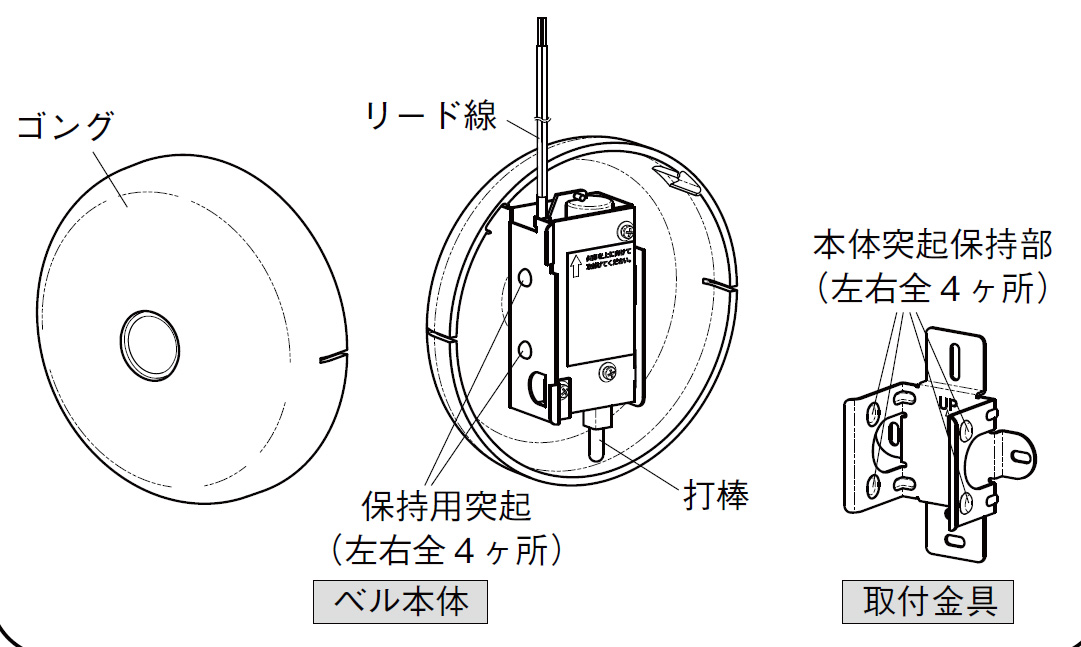

警報ベル KB-6-24 製品画像

資料ダウンロード

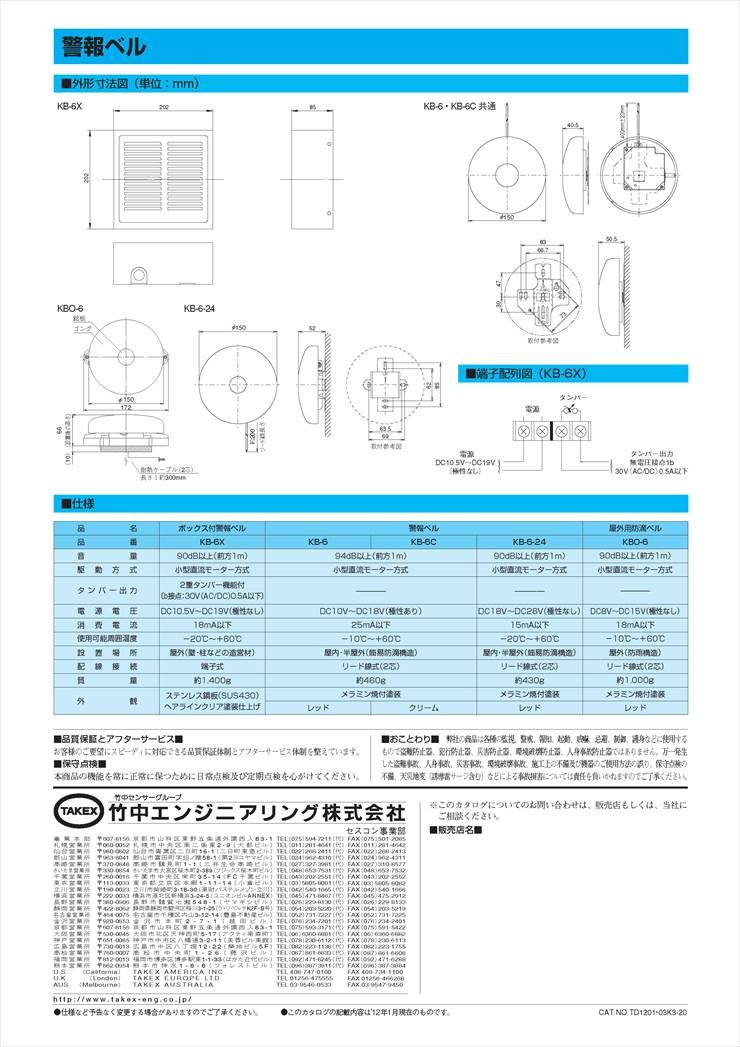

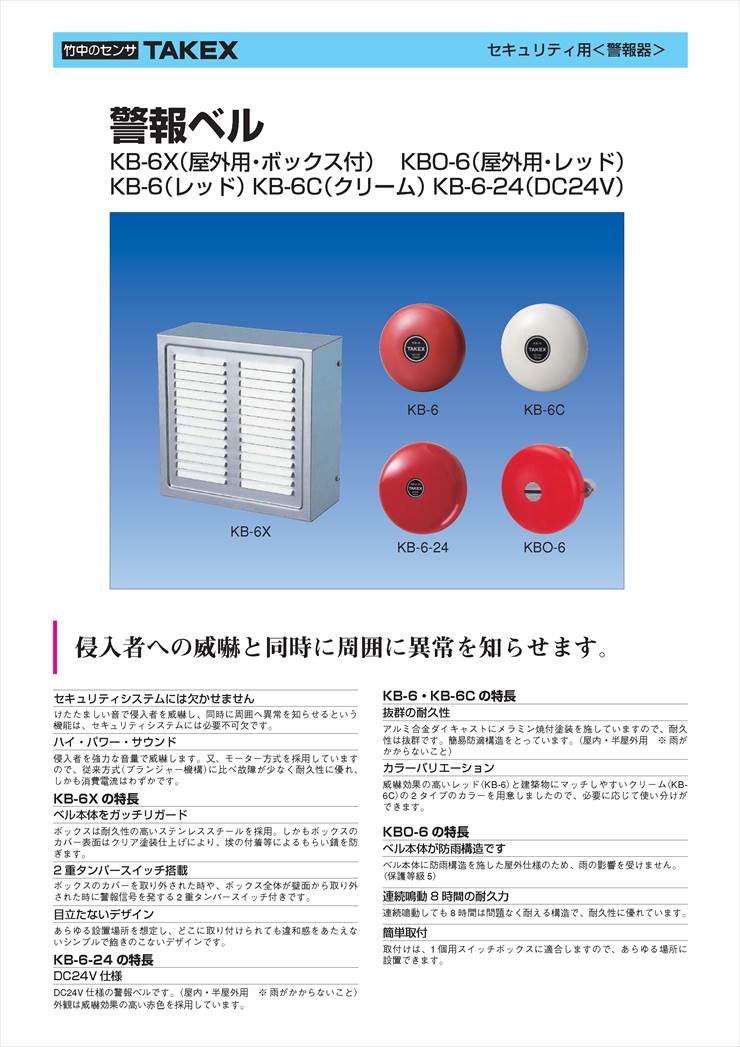

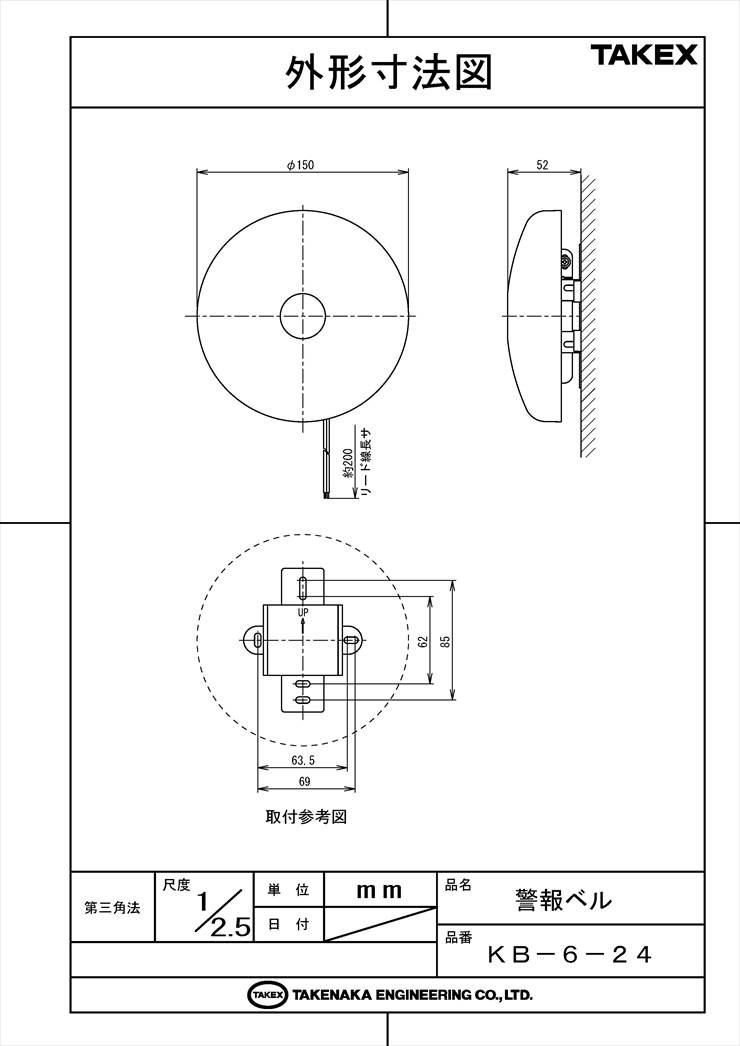

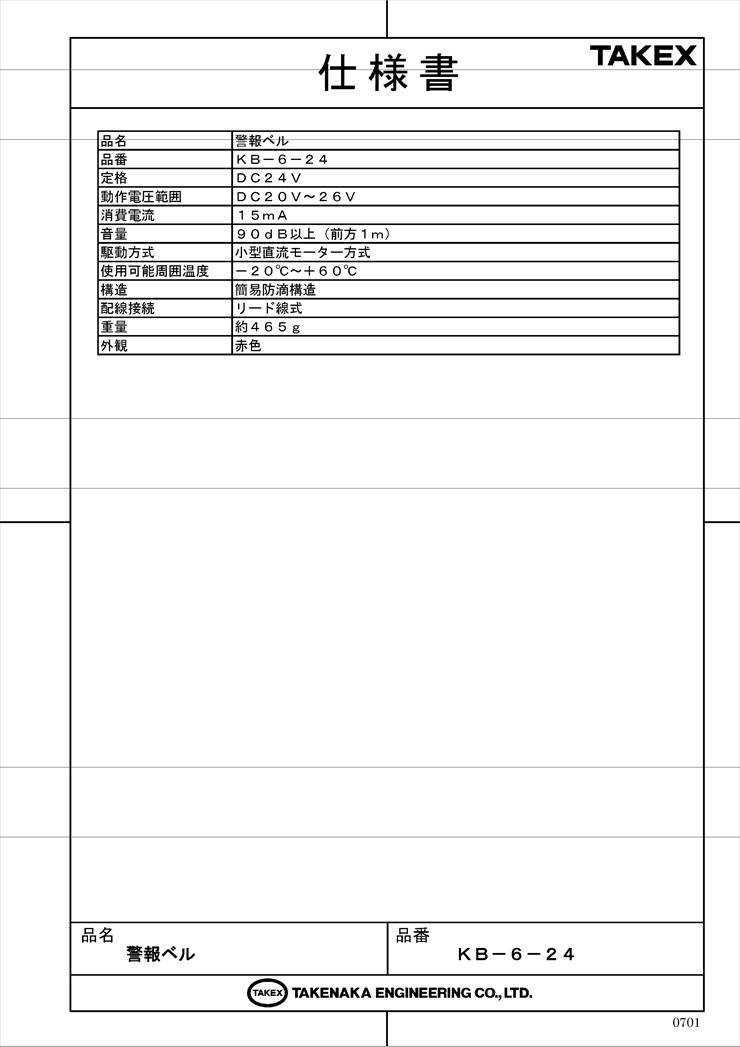

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF）

この製品が向いている用途

  • オフィス・店舗の侵入監視システム
  • 工場・倉庫の異常報知・警告用
  • 火災報知設備の補助ベルとして
  • 低消費電流が求められる多点接続環境

導入前に確認したいポイント

  • 屋内専用です（防水構造ではありません）
  • 電源はDC24V（20V〜26V）が必要です
  • 取付方向（打棒が真下）が指定されています
  • 配線距離による電圧降下にご注意ください

特長

侵入者を強力に退散させるハイ・パワー・サウンド

直径150mmの大型アルミニウム合金製ゴングを採用し、前方1mで90dB以上という圧倒的な音圧を誇ります。けたたましい連続打撃音は、視覚的な威嚇効果だけでなく、聴覚を通じて侵入者に強い心理的圧迫感を与え、即座の退散を促します。

電源負荷を極限まで抑える低消費電流設計

定格DC24V時の動作電流はわずか8mAです。一般的な電磁石式（ソレノイド）に比べ非常に効率が良く、多数のベルを同一回線に接続して同時鳴動させる場合でも、電源装置や制御盤への電気的負荷を最小限に留めることができます。

電圧変動に強い安定したモーター駆動方式

内部に高効率な小型直流モーターを搭載。電圧変動（DC20V〜26V）の影響を受けにくく、安定した打撃回数と音量を維持します。また、メカニズムの最適化により物理的な摩耗が少なく、長期にわたり安定した性能を発揮する長寿命設計となっています。

極性なしのリード線仕様で施工ミスを防止

電源供給用のリード線には極性がありません。プラスとマイナスの接続方向を問わず動作するため、現場での結線ミスを防ぎ、スピーディーかつ確実な施工をサポートします。

過酷な環境にも対応する広い動作温度範囲

使用可能周囲温度は-20℃から+60℃までと広く、寒冷地の倉庫から夏季に高温となる設備室まで、幅広い環境下で安定した動作を保証します（氷結・結露なきこと）。

設置環境に合わせて選べるカラーバリエーション

威嚇効果を最大限に高める「レッド（本型番）」のほか、オフィスビルや商業施設のインテリアにマッチしやすい「クリーム（KB-6C-24）」もラインアップ。設置場所の意匠性や目的に応じた柔軟な選定が可能です。

選定時に評価したい強み

  • 優れたコストパフォーマンス： 8mAの低消費電流により、周辺機器（電源装置等）のコストダウンが可能。
  • 信頼の物理打撃方式： 電子音とは異なる「本物の鐘の音」が周囲へ異常を強力に伝達。
  • 確かな施工性： 専用の取付金具が付属し、ベースを固定して本体をスライドさせるだけで装着完了。
  • 高耐久アルミニウム： 経年劣化に強いアルミニウム合金に焼付塗装を施した堅牢な筐体。

施工・設置ガイド

本製品の性能を最大限に発揮させるため、以下の施工条件を必ず守ってください。特に「取付方向」は音量と製品寿命に直結する最重要事項です。

確認項目 この製品での考え方
取付方向の遵守 打棒（ストライカー）が真下に来るように設置してください。
金具の向き 取付金具の「UP」マークを必ず上向きにして壁面に固定してください。
設置高さ 遮蔽物が少なく、音が周囲に広がりやすい床面から2m〜2.5mの高さが推奨されます。
配線処理 リード線は約400mm確保されています。接続部は確実に絶縁処理を行ってください。

製品仕様

項目 内容
品名 警報ベル
品番 KB-6-24
定格 DC24V
動作電圧範囲 DC20〜26V
消費電流 8mA
音量 90dB以上（前方1m）
駆動方式 小型直流モーター方式
使用可能周囲温度 -20℃〜+60℃（氷結・結露なきこと）
設置場所 屋内壁面
配線接続 リード線式（極性なし、長さ約400mm）
質量 約430g
外観 赤色（アルミニウム合金製）
外形寸法 直径150mm × 厚み52mm（取付金具含む）

FAQ

Q：電源の配線に極性（プラス・マイナス）はありますか？ A：いいえ、リード線に極性はありません。プラス・マイナスの向きを気にせず接続いただけます。
Q：屋外で使用することは可能ですか？ A：いいえ、本製品は屋内専用です。防水構造ではありませんので、水のかかる場所や湿気の多い場所への設置は避けてください。
Q：音量の調節はできますか？ A：いいえ、音量調節機能は搭載されておりません。
Q：取付方向に決まりはありますか？ A：はい。正常に鳴動させるため、必ず「打棒が下」になるように取り付けてください。逆向きに設置すると音が小さくなったり故障の原因となります。
Q：中央にあるネジを緩めてもいいですか？ A：いいえ、中央のネジは工場出荷時に音量を最適化するために微調整されています。緩めると音が鳴らなくなる恐れがあるため、触れないようにしてください。
Q：12Vの電源で使用できますか？ A：いいえ、本型番はDC24V専用です。12V環境でご使用の場合は、別途12V仕様（KB-6-12）をご選定ください。
Q：複数台のベルを1つの電源から鳴らすことはできますか？ A：可能です。本機は8mAと消費電流が非常に小さいため、電源ユニットの供給能力の範囲内であれば複数台の並列接続が可能です。
Q：配線はどのくらいの距離まで伸ばせますか？ A：電線径によりますが、φ0.9mmの単線であれば1台接続時で実力値1400m程度まで可能です。電圧がDC20V以下に落ちないよう計算して設置してください。
Q：動作温度範囲外でも使えますか？ A：保証外となります。-20℃〜+60℃の範囲内での使用を推奨します。
Q：音が鳴らなくなった場合の主な原因は何ですか？ A：電圧降下による電圧不足、リード線の断線、取付方向の誤り、あるいはゴング内部への異物（ホコリや虫、リード線の噛み込み）が考えられます。
